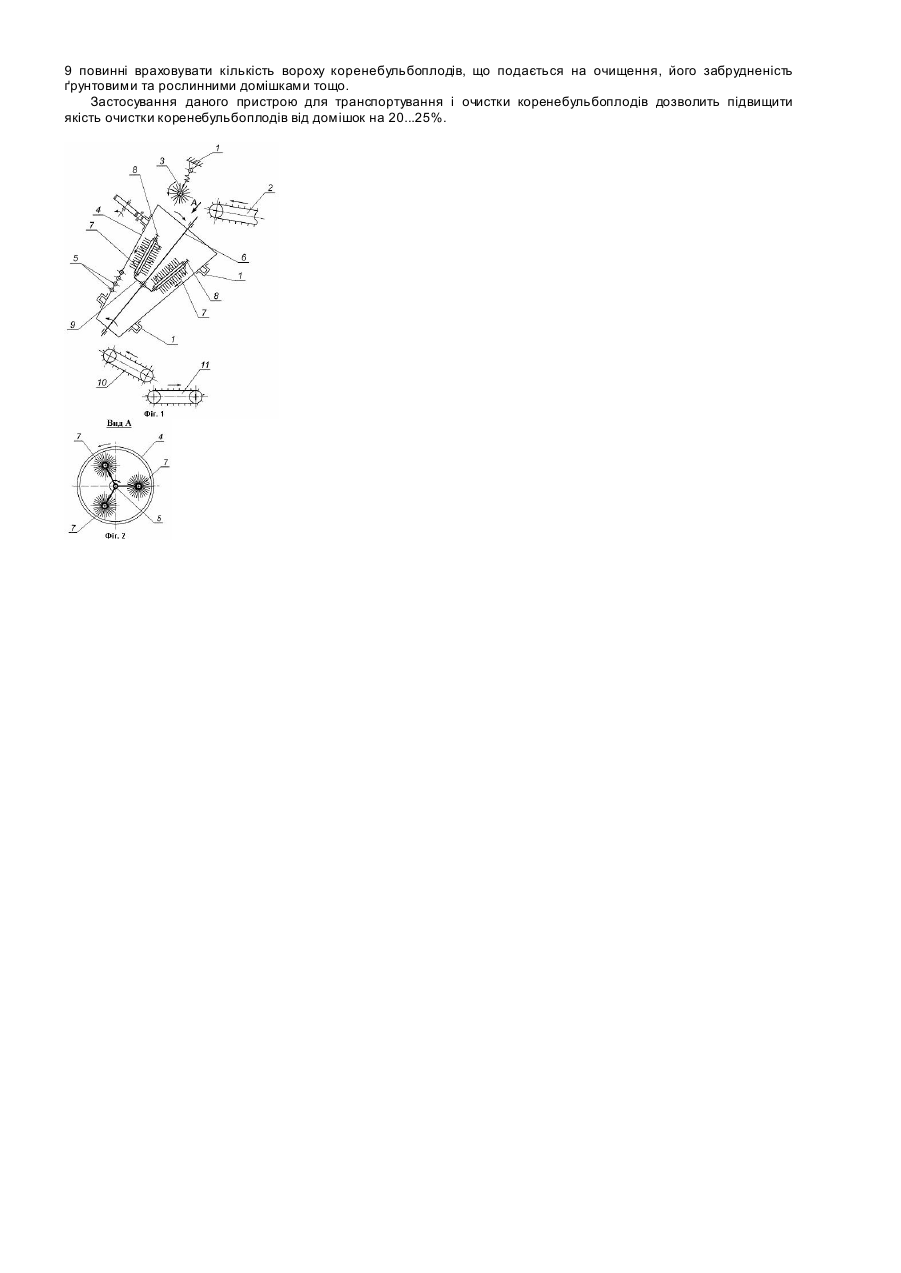

Пристрій для транспортування і очистки коренебульбоплодів

Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцевого очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т.ін. [див. книгу: Петров Г.Д. Картофеле уборочные машины. Расчет и проектирование. - Μ.: Ма шиностроение, 1972. 400с]. Перехід вороху коренебульбоплодів з одного очисного робочого органу на інший у відомих пристроях відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Це стосується насамперед використання найбільш ефективних вібраційних принципів очищення коренебульбоплодів від домішок, коли сепарація відбувається при інтенсивному перетрушуванні вороху і надання йому складного руху по очисним поверхням. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є відомий пристрій, основна суть якого знаходиться в [а.с. СРСР №1752240, А01D17/04, А01D27/04, опубл. 07.08.1992р., бюл. №29 – найближчий аналог], що включає сепаруючий робочий орган, який складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий транспортер, над яким встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів який очищується переходить з одного очисного робочого органу на інший великою масою фактично не розосереджуючись і не відділяючись без врахування питомої ваги різних компонентів вороху. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, що складається з основної рами, подаючого транспортера, відбивної щітки, решітчастого очисника, який має форму порожнього конуса, активатора, а також очисної гірки і вивантажувального транспортера, згідно винаходу активатор виконаний у вигляді трьох коротких циліндричних щі ток, що вільно встановлені на осях водила, привідна вісь якого проходить крізь повздовжню вісь порожнього конуса, при цьому щітки створені еластичними прутками, розташованими по гвинтовій лінії із спрямуванням донизу, а напрямок обертання водила протилежний напрямку обертання порожнього конуса. На Фіг.1 зображений пристрій для транспортування і очистки коренебульбоплодів (загальний вигляд збоку). На Фіг.2 дано вид А на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів складається з основної рами 1, подаючого транспортера 2, над вихідним кінцем якого встановлено привідну відбивну щітк у 3 з прутками із еластичного матеріалу. За відбивною щіткою 3 встановлено очисник, який має форму порожнього конуса 4, що встановлений похило, а твірна поверхня утворена поперечними прутками 5 у ви гляді концентричних кіл, перпендикулярних до повздовжньої осі порожнього конуса 4. Порожній конус 4 встановлений у дво х напрямних, розташованих на основній рамі 1, і зв'язаний з його приводом у обертальний рух. Усередині порожнього конуса 4 розташований активатор 6, виконаний у ви гляді трьох коротких циліндричних щіток 7, що вільно встановлені на осях 8 (паралельних твірній порожнього конуса 4), водила 9, привідна вісь якого проходить крізь повздовжню вісь порожнього конуса 4. При цьому, короткі циліндричні щітки 7 створені еластичними прутками, що розташовані по гвинтовій лінії та мають напрямок спрямований донизу (напрямок гвинтової лінії спрямований донизу). Напрямки обертання водила 9 і порожнього конуса 4 протилежні. У нижній частині порожнього конуса 4 над вихідним його кінцем розташована пальчаста очисна гірка 10, а під її нижній кінець підведено вивантажувальний транспортер 11. Напрямки руху потоку коренебульбоплодів і обертальних рухів робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подаючого транспортера 2. Еластичні прутки відбивної щітки 3, яка встановлена на основній рамі 1 над вихідним кінцем подаючого транспортера 2 направляють цей ворох усередину похило встановленого порожнього конуса 4. При цьому, ворох починає рухатись у ньому впоперек прутків 5 під дією власної ваги і потрапляє в зону дії активатора 6, внаслідок чого має безпосередній контакт з трьома короткими циліндричними щітками 7, що вільно встановлені на осях 8. Осі 8, в свою чергу, встановлені на водилі 9, в якого привідна вісь проходить крізь повздовжню вісь порожнього конуса 4. А це означає, що вісі 8 разом з короткими циліндричними щітками 7 при обертанні водила 9 обкочують всю внутрішню частину порожнього конуса 4 (в місці де вони встановлені). Ворох коренебульбоплодів здійснює колові рухи з прискоренням, притискається до прутків 5 і внаслідок обертання коротких циліндричних щіток 7 (внаслідок їх контактів з прутками 5 порожниною конуса 4) навколо осей 8 починає руха тись донизу. Відбувається це завдяки тому, що еластичні прутки коротких щіток 7 встановлені на осях 8 по гвинтовим лініям і напрямок цих гвинтови х ліній, як раз спрямований донизу. При контактах кінців еластичних прутків коротких циліндричних щіток 7 з тілами коренебульбоплодів з них ефективно оббивається налипний грунт. Ефективність розосередження вороху досягається також завдяки тому, що напрямки обертання водила 9 і порожнього конуса 4 протилежні. Подолавши простір, в якому розташовані короткі циліндричні щітки 7 ворох коренебульбоплодів, позбавлений значної маси ґрунтови х домішок і рослинних решток, які пройшли крізь зазори між прутками 5 у верхній частині порожнього конуса 4, потрапляє у нижню частину порожнього конуса 4. Тут коренеплоди рухаються донизу під дією тільки власної ваги. Однак обертання порожнього конуса 4 навколо власної осі вимагає перекочування тіл коренебульбоплодів і незначної частини домішок, що також сприяє їх очищенню від налиплого ґрунту. Ґр унтові домішки та рослинні рештки просіються крізь зазори між прутками 5 фактично з усієї поверхні порожнього конуса 4, завдяки силам інерції, які виникають при обертальному русі. Рухаючись таким чином, коренебульбоплоди досягають вихідного отвору порожнього конуса 4 і падають на полотно очисної гірки 10, де вони скочуються донизу і потрапляють на вивантажувальний транспортер 11, а домішки, які ще залишились, полотном гірки 10 виносяться через її верхню частину за межі пристрою. Кутові швидкості обертання порожнього конуса 4 і водила 9 повинні враховувати кількість вороху коренебульбоплодів, що подається на очищення, його забрудненість ґрунтовими та рослинними домішками тощо. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 20...25%.
