Пристрій фіксації ракети у транспортно-пусковому контейнері

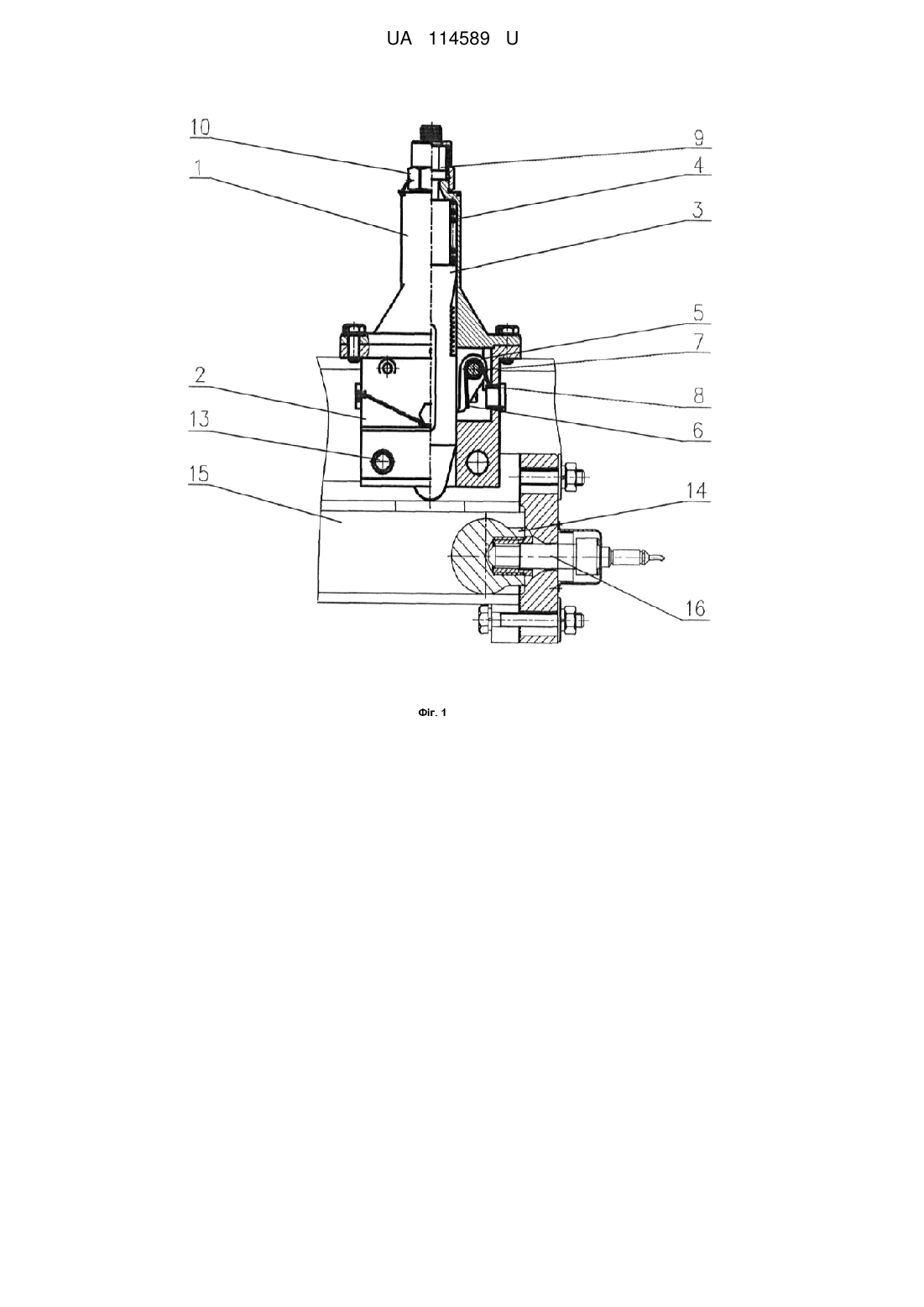

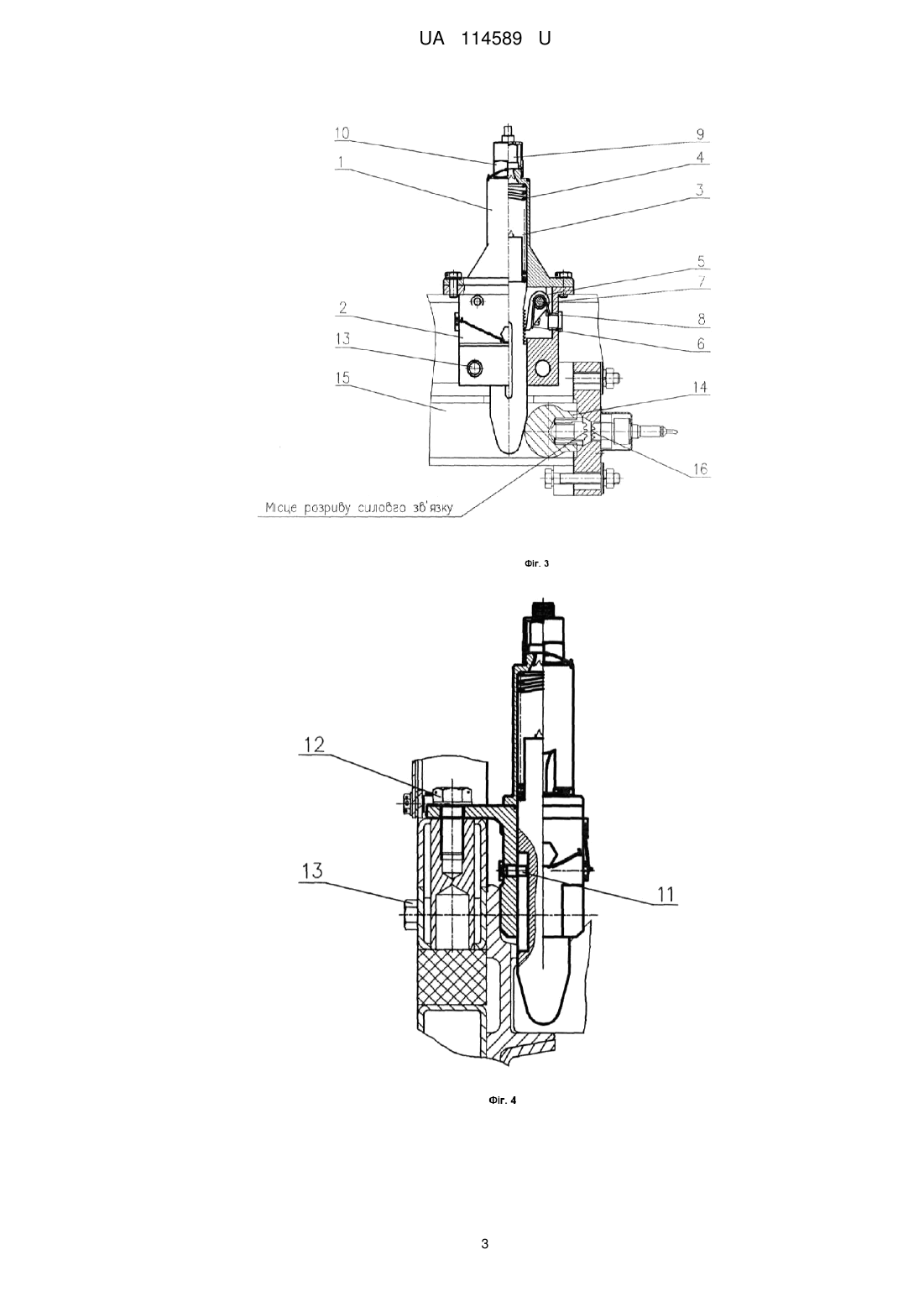

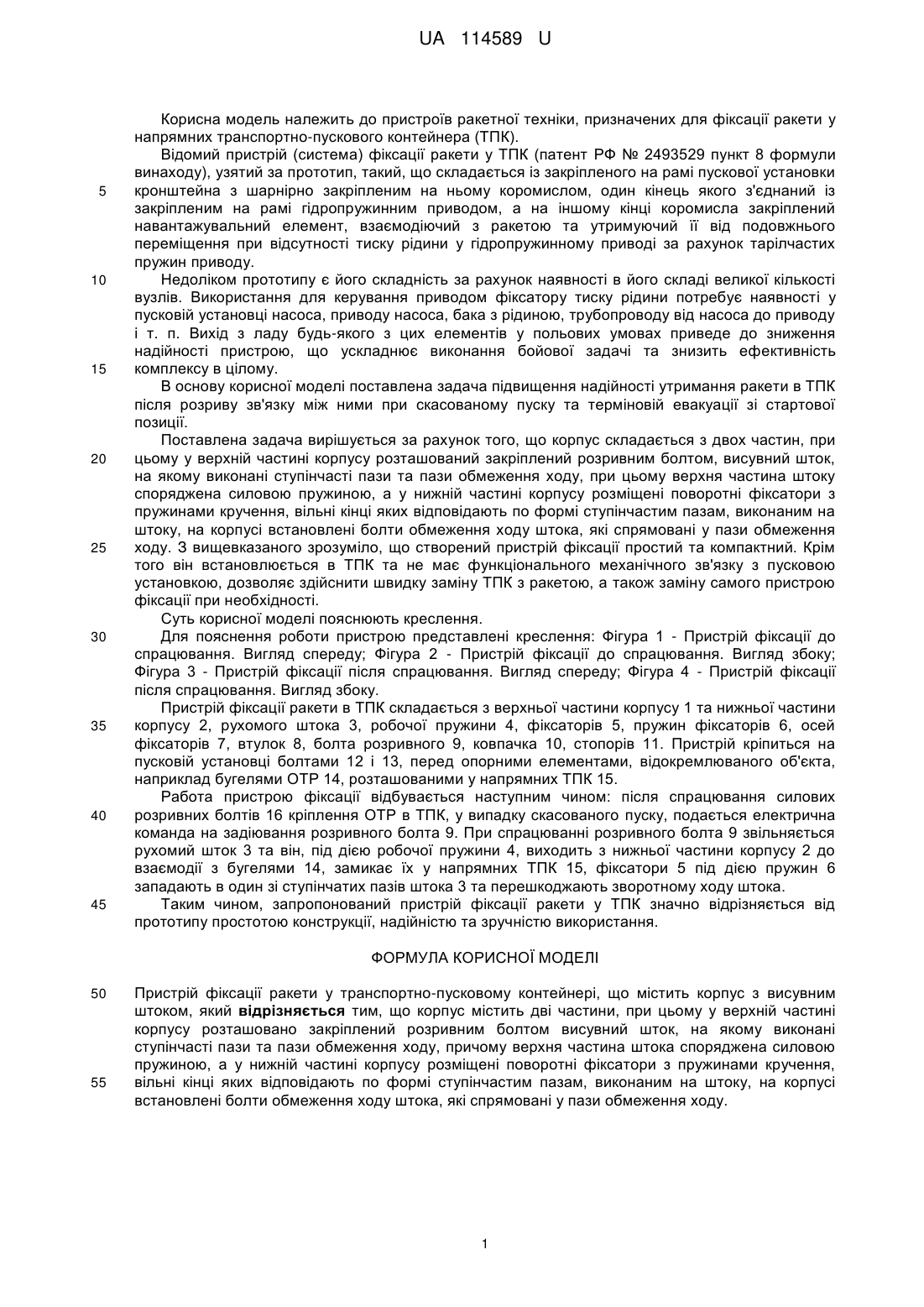

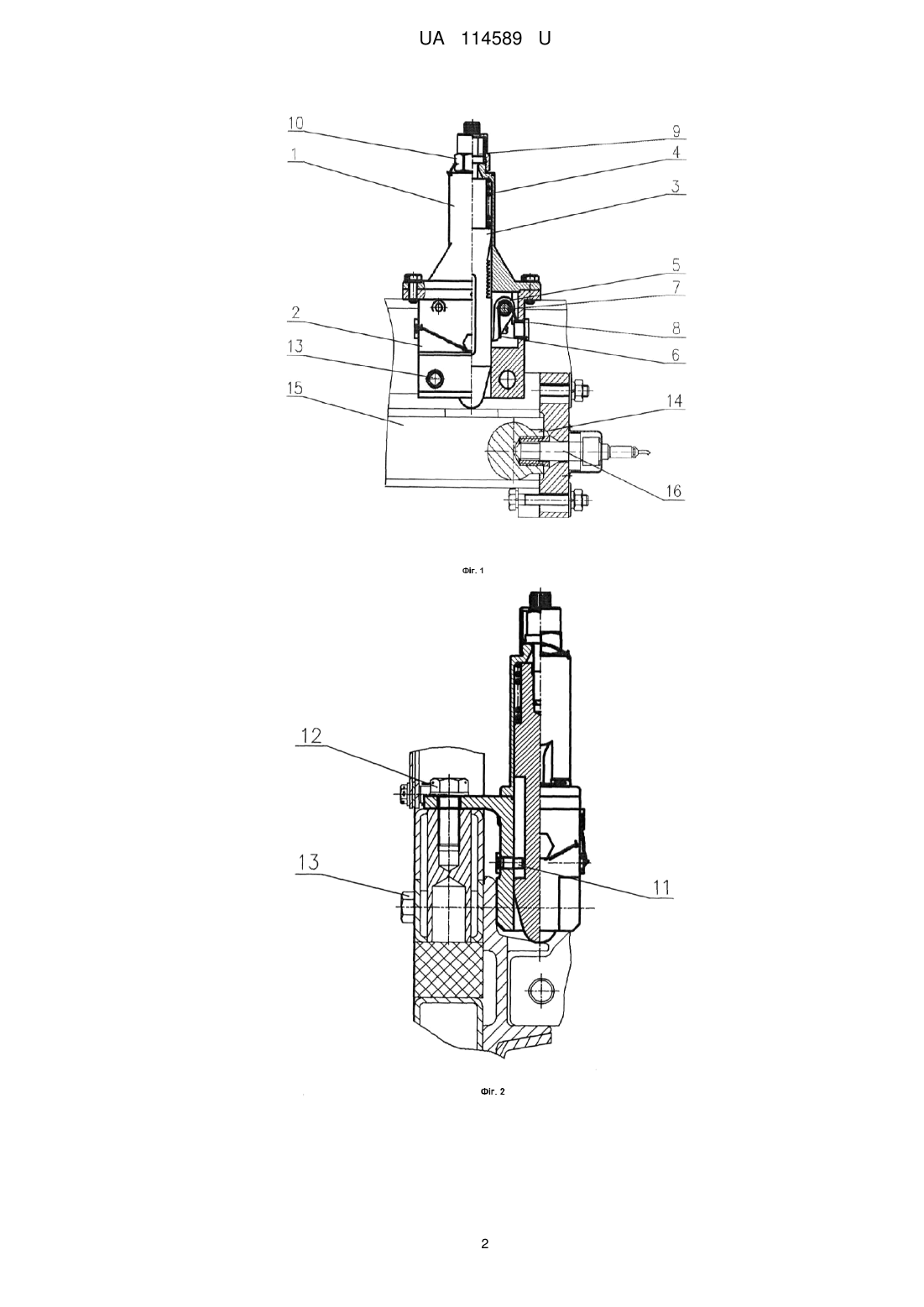

Реферат: Пристрій фіксації ракети у транспортно-пусковому контейнері містить корпус з висувним штоком. Корпус містить дві частини у верхній частині корпусу розташовано закріплений розривним болтом висувний шток, на якому виконані ступінчасті пази та пази обмеження ходу, причому верхня частина штока споряджена силовою пружиною, а у нижній частині корпусу розміщені поворотні фіксатори з пружинами кручення, вільні кінці яких відповідають по формі ступінчастим пазам, виконаним на штоку, на корпусі встановлені болти обмеження ходу штока, які спрямовані у пази обмеження ходу. UA 114589 U (12) UA 114589 U UA 114589 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пристроїв ракетної техніки, призначених для фіксації ракети у напрямних транспортно-пускового контейнера (ТПК). Відомий пристрій (система) фіксації ракети у ТПК (патент РФ № 2493529 пункт 8 формули винаходу), узятий за прототип, такий, що складається із закріпленого на рамі пускової установки кронштейна з шарнірно закріпленим на ньому коромислом, один кінець якого з'єднаний із закріпленим на рамі гідропружинним приводом, а на іншому кінці коромисла закріплений навантажувальний елемент, взаємодіючий з ракетою та утримуючий її від подовжнього переміщення при відсутності тиску рідини у гідропружинному приводі за рахунок тарілчастих пружин приводу. Недоліком прототипу є його складність за рахунок наявності в його складі великої кількості вузлів. Використання для керування приводом фіксатору тиску рідини потребує наявності у пусковій установці насоса, приводу насоса, бака з рідиною, трубопроводу від насоса до приводу і т. п. Вихід з ладу будь-якого з цих елементів у польових умовах приведе до зниження надійності пристрою, що ускладнює виконання бойової задачі та знизить ефективність комплексу в цілому. В основу корисної моделі поставлена задача підвищення надійності утримання ракети в ТПК після розриву зв'язку між ними при скасованому пуску та терміновій евакуації зі стартової позиції. Поставлена задача вирішується за рахунок того, що корпус складається з двох частин, при цьому у верхній частині корпусу розташований закріплений розривним болтом, висувний шток, на якому виконані ступінчасті пази та пази обмеження ходу, при цьому верхня частина штоку споряджена силовою пружиною, а у нижній частині корпусу розміщені поворотні фіксатори з пружинами кручення, вільні кінці яких відповідають по формі ступінчастим пазам, виконаним на штоку, на корпусі встановлені болти обмеження ходу штока, які спрямовані у пази обмеження ходу. З вищевказаного зрозуміло, що створений пристрій фіксації простий та компактний. Крім того він встановлюється в ТПК та не має функціонального механічного зв'язку з пусковою установкою, дозволяє здійснити швидку заміну ТПК з ракетою, а також заміну самого пристрою фіксації при необхідності. Суть корисної моделі пояснюють креслення. Для пояснення роботи пристрою представлені креслення: Фігура 1 - Пристрій фіксації до спрацювання. Вигляд спереду; Фігура 2 - Пристрій фіксації до спрацювання. Вигляд збоку; Фігура 3 - Пристрій фіксації після спрацювання. Вигляд спереду; Фігура 4 - Пристрій фіксації після спрацювання. Вигляд збоку. Пристрій фіксації ракети в ТПК складається з верхньої частини корпусу 1 та нижньої частини корпусу 2, рухомого штока 3, робочої пружини 4, фіксаторів 5, пружин фіксаторів 6, осей фіксаторів 7, втулок 8, болта розривного 9, ковпачка 10, стопорів 11. Пристрій кріпиться на пусковій установці болтами 12 і 13, перед опорними елементами, відокремлюваного об'єкта, наприклад бугелями ОТР 14, розташованими у напрямних ТПК 15. Работа пристрою фіксації відбувається наступним чином: після спрацювання силових розривних болтів 16 кріплення ОТР в ТПК, у випадку скасованого пуску, подається електрична команда на задіювання розривного болта 9. При спрацюванні розривного болта 9 звільняється рухомий шток 3 та він, під дією робочої пружини 4, виходить з нижньої частини корпусу 2 до взаємодії з бугелями 14, замикає їх у напрямних ТПК 15, фіксатори 5 під дією пружин 6 западають в один зі ступінчатих пазів штока 3 та перешкоджають зворотному ходу штока. Таким чином, запропонований пристрій фіксації ракети у ТПК значно відрізняється від прототипу простотою конструкції, надійністю та зручністю використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій фіксації ракети у транспортно-пусковому контейнері, що містить корпус з висувним штоком, який відрізняється тим, що корпус містить дві частини, при цьому у верхній частині корпусу розташовано закріплений розривним болтом висувний шток, на якому виконані ступінчасті пази та пази обмеження ходу, причому верхня частина штока споряджена силовою пружиною, а у нижній частині корпусу розміщені поворотні фіксатори з пружинами кручення, вільні кінці яких відповідають по формі ступінчастим пазам, виконаним на штоку, на корпусі встановлені болти обмеження ходу штока, які спрямовані у пази обмеження ходу. 1 UA 114589 U 2 UA 114589 U 3 UA 114589 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
