Будівельна конструкція, де вмонтована парковка або оранжерея

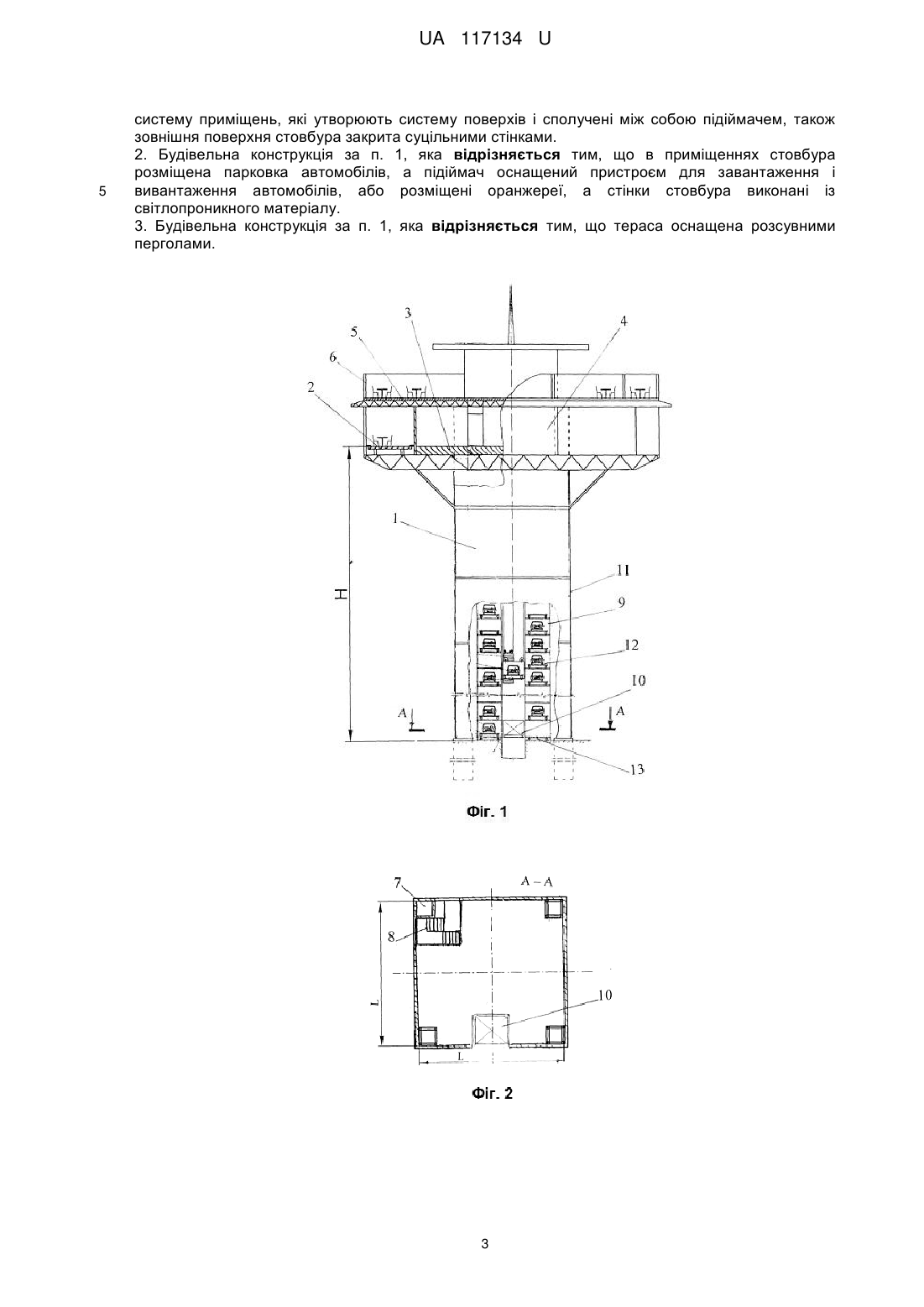

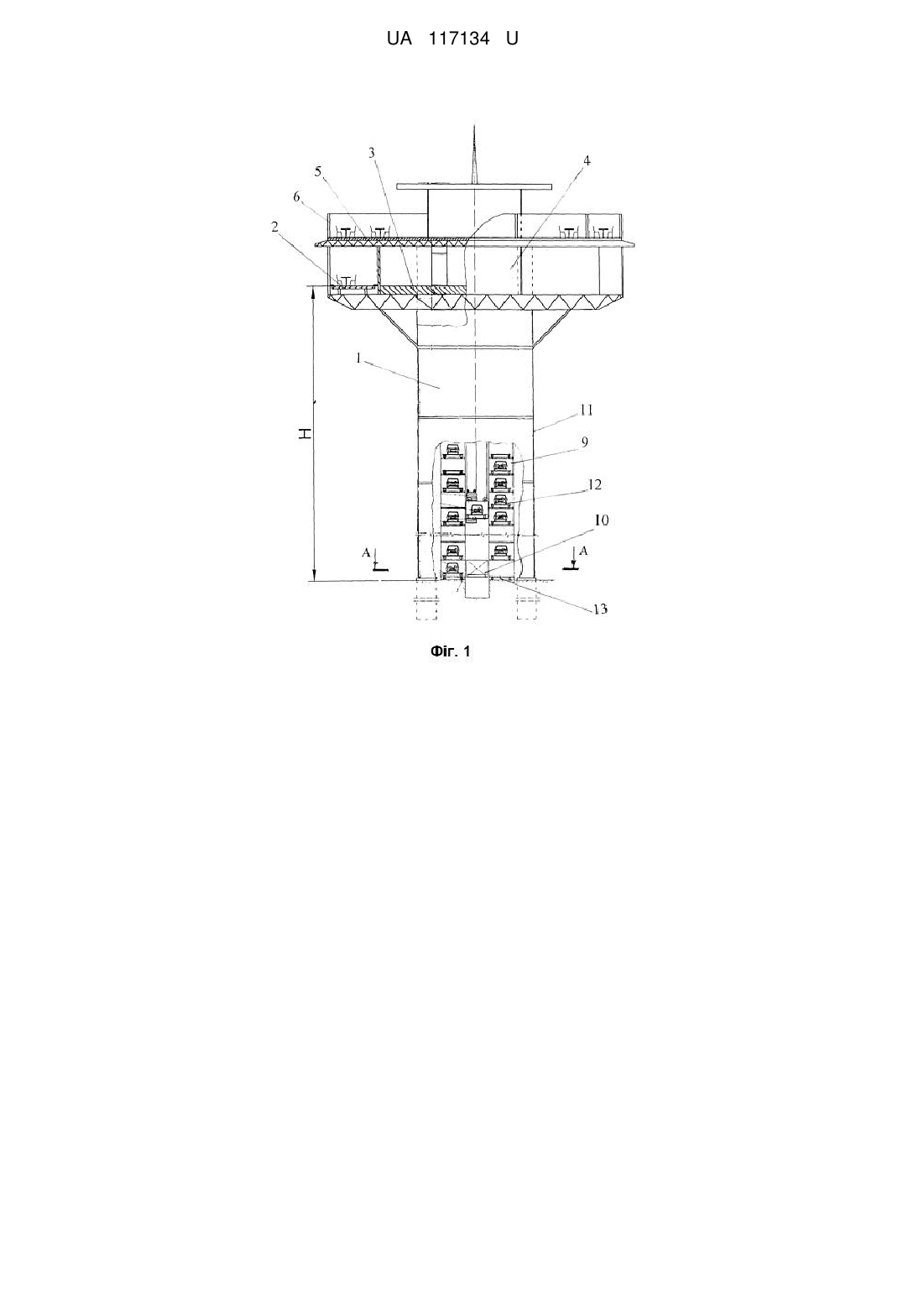

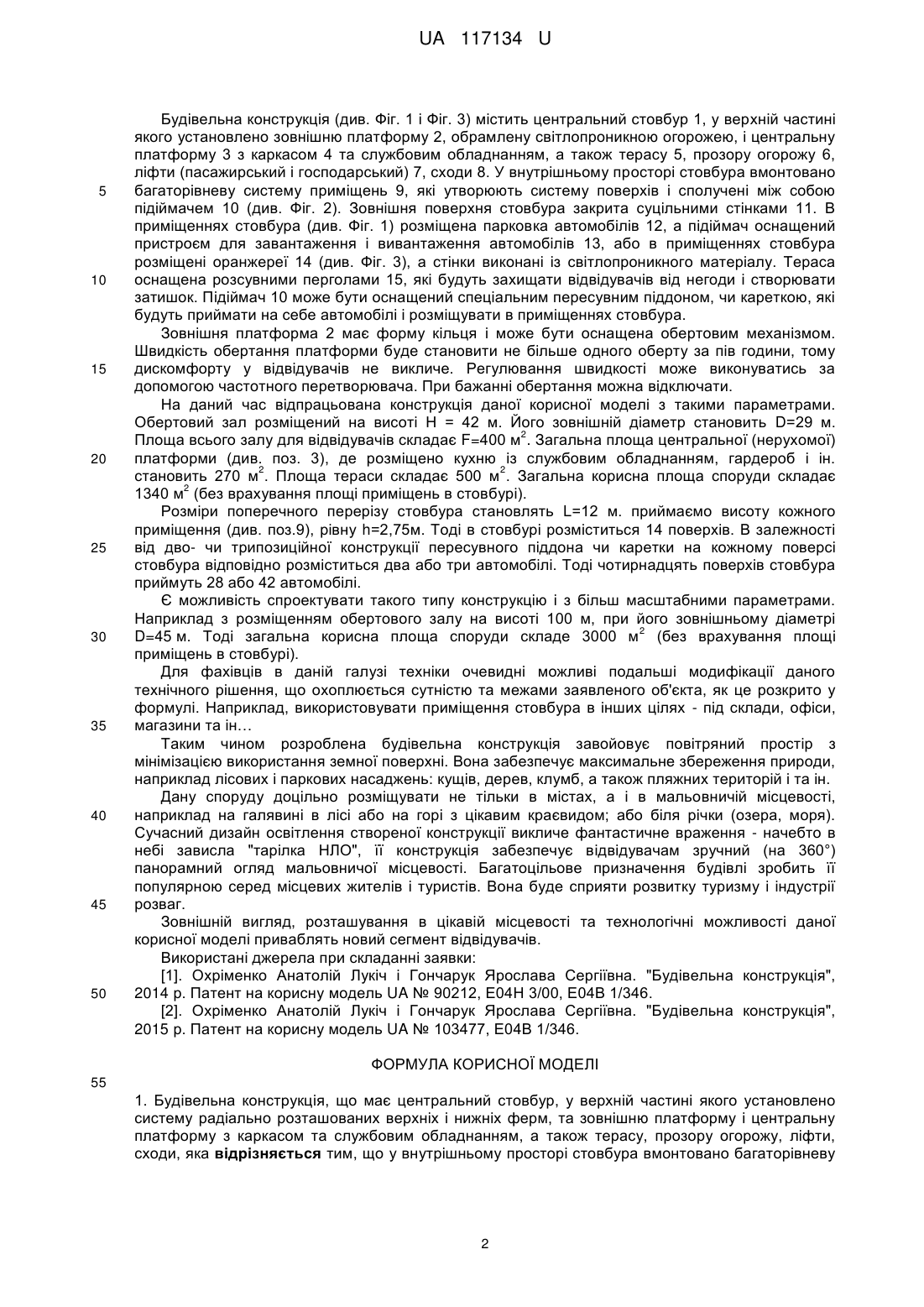

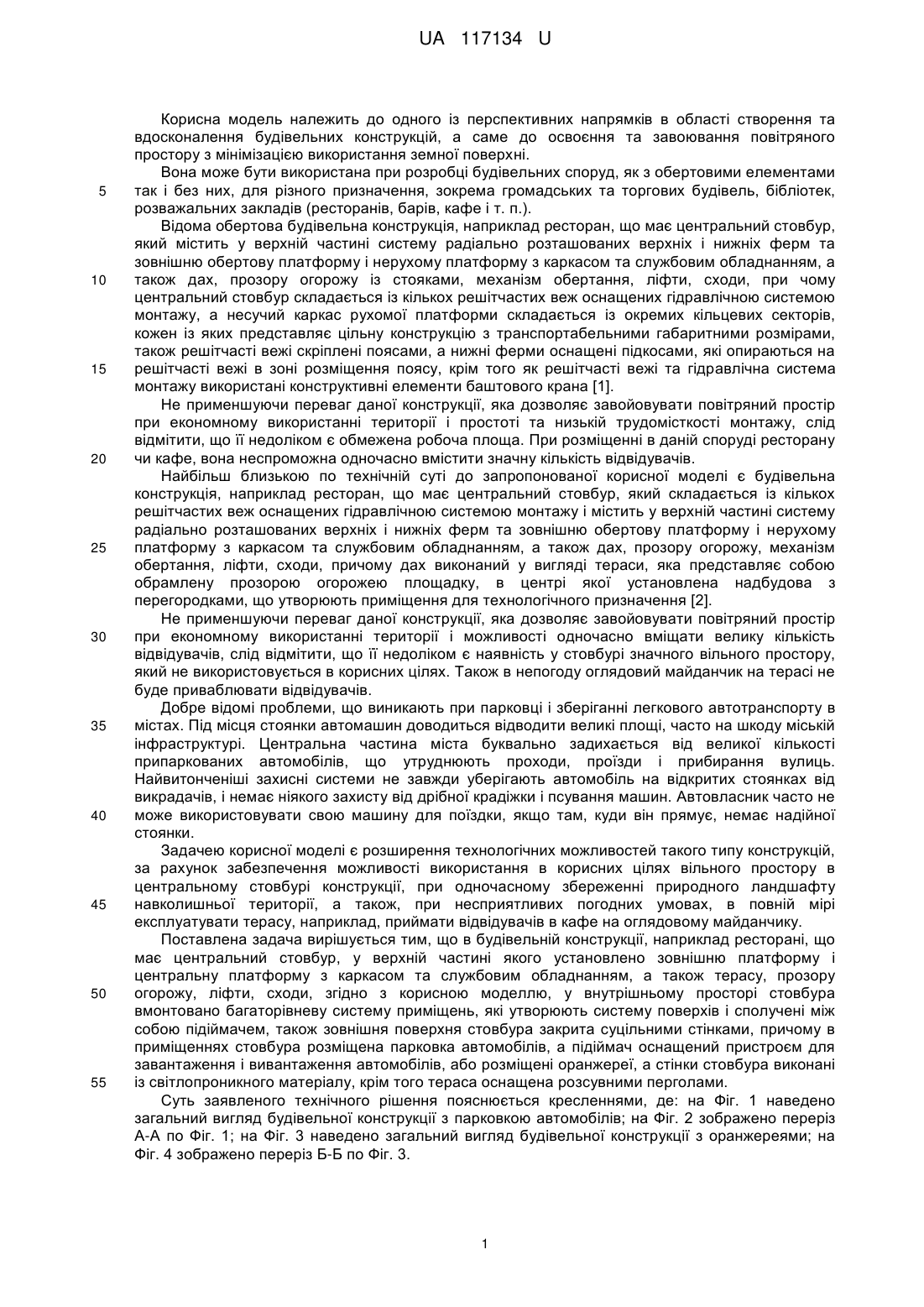

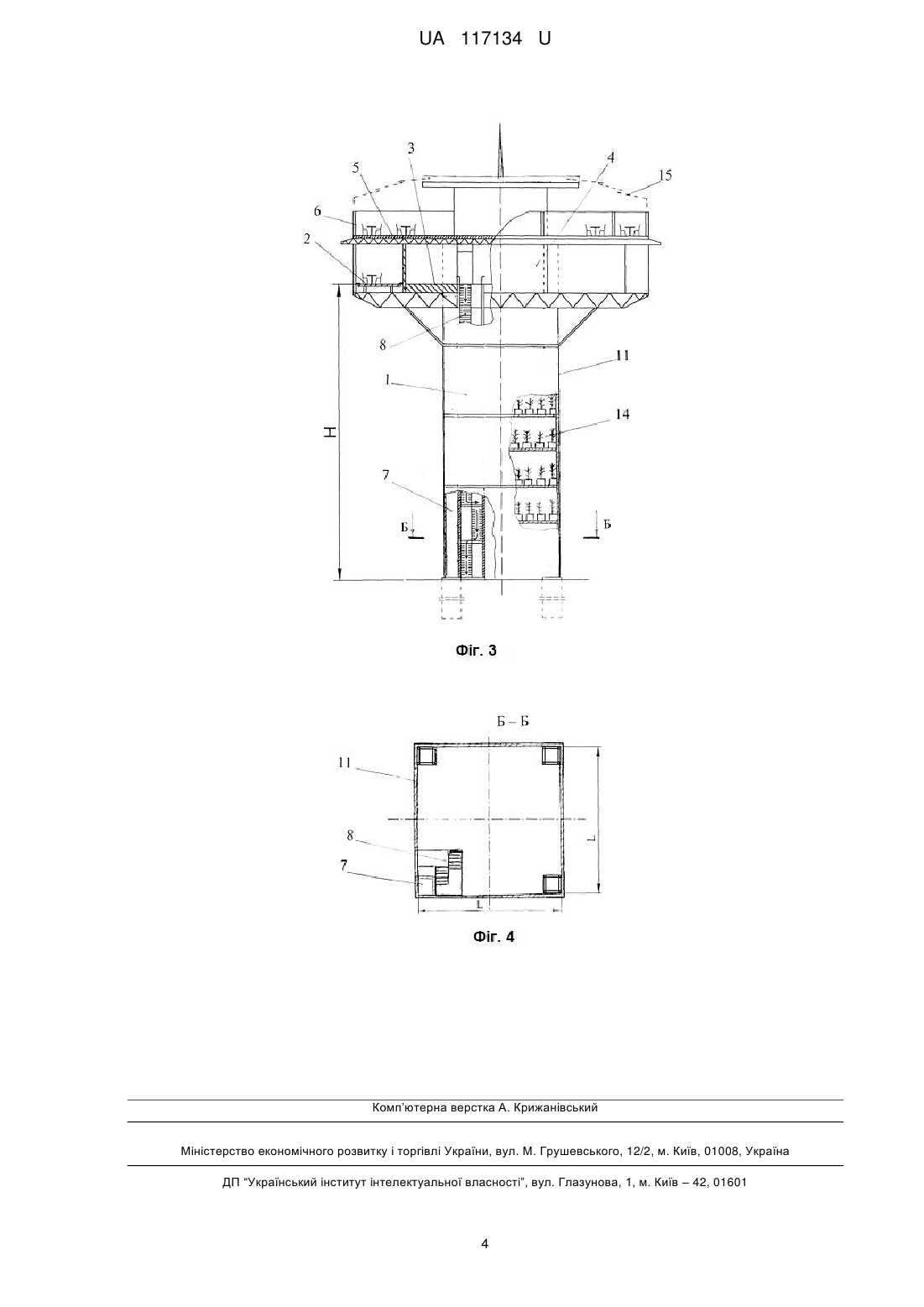

Реферат: Будівельна конструкція містить центральний стовбур, у верхній частині якого установлено систему радіально розташованих верхніх і нижніх ферм, та зовнішню платформу і центральну платформу з каркасом та службовим обладнанням, а також терасу, прозору огорожу, ліфти, сходи. У внутрішньому просторі стовбура вмонтовано багаторівневу систему приміщень, які утворюють систему поверхів і сполучені між собою підіймачем, також зовнішня поверхня стовбура закрита суцільними стінками. UA 117134 U (54) БУДІВЕЛЬНА КОНСТРУКЦІЯ, ДЕ ВМОНТОВАНА ПАРКОВКА АБО ОРАНЖЕРЕЯ UA 117134 U UA 117134 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до одного із перспективних напрямків в області створення та вдосконалення будівельних конструкцій, а саме до освоєння та завоювання повітряного простору з мінімізацією використання земної поверхні. Вона може бути використана при розробці будівельних споруд, як з обертовими елементами так і без них, для різного призначення, зокрема громадських та торгових будівель, бібліотек, розважальних закладів (ресторанів, барів, кафе і т. п.). Відома обертова будівельна конструкція, наприклад ресторан, що має центральний стовбур, який містить у верхній частині систему радіально розташованих верхніх і нижніх ферм та зовнішню обертову платформу і нерухому платформу з каркасом та службовим обладнанням, а також дах, прозору огорожу із стояками, механізм обертання, ліфти, сходи, при чому центральний стовбур складається із кількох решітчастих веж оснащених гідравлічною системою монтажу, а несучий каркас рухомої платформи складається із окремих кільцевих секторів, кожен із яких представляє цільну конструкцію з транспортабельними габаритними розмірами, також решітчасті вежі скріплені поясами, а нижні ферми оснащені підкосами, які опираються на решітчасті вежі в зоні розміщення поясу, крім того як решітчасті вежі та гідравлічна система монтажу використані конструктивні елементи баштового крана [1]. Не применшуючи переваг даної конструкції, яка дозволяє завойовувати повітряний простір при економному використанні території і простоті та низькій трудомісткості монтажу, слід відмітити, що її недоліком є обмежена робоча площа. При розміщенні в даній споруді ресторану чи кафе, вона неспроможна одночасно вмістити значну кількість відвідувачів. Найбільш близькою по технічній суті до запропонованої корисної моделі є будівельна конструкція, наприклад ресторан, що має центральний стовбур, який складається із кількох решітчастих веж оснащених гідравлічною системою монтажу і містить у верхній частині систему радіально розташованих верхніх і нижніх ферм та зовнішню обертову платформу і нерухому платформу з каркасом та службовим обладнанням, а також дах, прозору огорожу, механізм обертання, ліфти, сходи, причому дах виконаний у вигляді тераси, яка представляє собою обрамлену прозорою огорожею площадку, в центрі якої установлена надбудова з перегородками, що утворюють приміщення для технологічного призначення [2]. Не применшуючи переваг даної конструкції, яка дозволяє завойовувати повітряний простір при економному використанні території і можливості одночасно вміщати велику кількість відвідувачів, слід відмітити, що її недоліком є наявність у стовбурі значного вільного простору, який не використовується в корисних цілях. Також в непогоду оглядовий майданчик на терасі не буде приваблювати відвідувачів. Добре відомі проблеми, що виникають при парковці і зберіганні легкового автотранспорту в містах. Під місця стоянки автомашин доводиться відводити великі площі, часто на шкоду міській інфраструктурі. Центральна частина міста буквально задихається від великої кількості припаркованих автомобілів, що утруднюють проходи, проїзди і прибирання вулиць. Найвитонченіші захисні системи не завжди уберігають автомобіль на відкритих стоянках від викрадачів, і немає ніякого захисту від дрібної крадіжки і псування машин. Автовласник часто не може використовувати свою машину для поїздки, якщо там, куди він прямує, немає надійної стоянки. Задачею корисної моделі є розширення технологічних можливостей такого типу конструкцій, за рахунок забезпечення можливості використання в корисних цілях вільного простору в центральному стовбурі конструкції, при одночасному збереженні природного ландшафту навколишньої території, а також, при несприятливих погодних умовах, в повній мірі експлуатувати терасу, наприклад, приймати відвідувачів в кафе на оглядовому майданчику. Поставлена задача вирішується тим, що в будівельній конструкції, наприклад ресторані, що має центральний стовбур, у верхній частині якого установлено зовнішню платформу і центральну платформу з каркасом та службовим обладнанням, а також терасу, прозору огорожу, ліфти, сходи, згідно з корисною моделлю, у внутрішньому просторі стовбура вмонтовано багаторівневу систему приміщень, які утворюють систему поверхів і сполучені між собою підіймачем, також зовнішня поверхня стовбура закрита суцільними стінками, причому в приміщеннях стовбура розміщена парковка автомобілів, а підіймач оснащений пристроєм для завантаження і вивантаження автомобілів, або розміщені оранжереї, а стінки стовбура виконані із світлопроникного матеріалу, крім того тераса оснащена розсувними перголами. Суть заявленого технічного рішення пояснюється кресленнями, де: на Фіг. 1 наведено загальний вигляд будівельної конструкції з парковкою автомобілів; на Фіг. 2 зображено переріз А-А по Фіг. 1; на Фіг. 3 наведено загальний вигляд будівельної конструкції з оранжереями; на Фіг. 4 зображено переріз Б-Б по Фіг. 3. 1 UA 117134 U 5 10 15 20 25 30 35 40 45 50 Будівельна конструкція (див. Фіг. 1 і Фіг. 3) містить центральний стовбур 1, у верхній частині якого установлено зовнішню платформу 2, обрамлену світлопроникною огорожею, і центральну платформу 3 з каркасом 4 та службовим обладнанням, а також терасу 5, прозору огорожу 6, ліфти (пасажирський і господарський) 7, сходи 8. У внутрішньому просторі стовбура вмонтовано багаторівневу систему приміщень 9, які утворюють систему поверхів і сполучені між собою підіймачем 10 (див. Фіг. 2). Зовнішня поверхня стовбура закрита суцільними стінками 11. В приміщеннях стовбура (див. Фіг. 1) розміщена парковка автомобілів 12, а підіймач оснащений пристроєм для завантаження і вивантаження автомобілів 13, або в приміщеннях стовбура розміщені оранжереї 14 (див. Фіг. 3), а стінки виконані із світлопроникного матеріалу. Тераса оснащена розсувними перголами 15, які будуть захищати відвідувачів від негоди і створювати затишок. Підіймач 10 може бути оснащений спеціальним пересувним піддоном, чи кареткою, які будуть приймати на себе автомобілі і розміщувати в приміщеннях стовбура. Зовнішня платформа 2 має форму кільця і може бути оснащена обертовим механізмом. Швидкість обертання платформи буде становити не більше одного оберту за пів години, тому дискомфорту у відвідувачів не викличе. Регулювання швидкості може виконуватись за допомогою частотного перетворювача. При бажанні обертання можна відключати. На даний час відпрацьована конструкція даної корисної моделі з такими параметрами. Обертовий зал розміщений на висоті Н = 42 м. Його зовнішній діаметр становить D=29 м. 2 Площа всього залу для відвідувачів складає F=400 м . Загальна площа центральної (нерухомої) платформи (див. поз. 3), де розміщено кухню із службовим обладнанням, гардероб і ін. 2 2 становить 270 м . Площа тераси складає 500 м . Загальна корисна площа споруди складає 2 1340 м (без врахування площі приміщень в стовбурі). Розміри поперечного перерізу стовбура становлять L=12 м. приймаємо висоту кожного приміщення (див. поз.9), рівну h=2,75м. Тоді в стовбурі розміститься 14 поверхів. В залежності від дво- чи трипозиційної конструкції пересувного піддона чи каретки на кожному поверсі стовбура відповідно розміститься два або три автомобілі. Тоді чотирнадцять поверхів стовбура приймуть 28 або 42 автомобілі. Є можливість спроектувати такого типу конструкцію і з більш масштабними параметрами. Наприклад з розміщенням обертового залу на висоті 100 м, при його зовнішньому діаметрі 2 D=45 м. Тоді загальна корисна площа споруди складе 3000 м (без врахування площі приміщень в стовбурі). Для фахівців в даній галузі техніки очевидні можливі подальші модифікації даного технічного рішення, що охоплюється сутністю та межами заявленого об'єкта, як це розкрито у формулі. Наприклад, використовувати приміщення стовбура в інших цілях - під склади, офіси, магазини та ін… Таким чином розроблена будівельна конструкція завойовує повітряний простір з мінімізацією використання земної поверхні. Вона забезпечує максимальне збереження природи, наприклад лісових і паркових насаджень: кущів, дерев, клумб, а також пляжних територій і та ін. Дану споруду доцільно розміщувати не тільки в містах, а і в мальовничій місцевості, наприклад на галявині в лісі або на горі з цікавим краєвидом; або біля річки (озера, моря). Сучасний дизайн освітлення створеної конструкції викличе фантастичне враження - начебто в небі зависла "тарілка НЛО", її конструкція забезпечує відвідувачам зручний (на 360°) панорамний огляд мальовничої місцевості. Багатоцільове призначення будівлі зробить її популярною серед місцевих жителів і туристів. Вона буде сприяти розвитку туризму і індустрії розваг. Зовнішній вигляд, розташування в цікавій місцевості та технологічні можливості даної корисної моделі приваблять новий сегмент відвідувачів. Використані джерела при складанні заявки: [1]. Охріменко Анатолій Лукіч і Гончарук Ярослава Сергіївна. "Будівельна конструкція", 2014 р. Патент на корисну модель UA № 90212, Е04Н 3/00, Е04В 1/346. [2]. Охріменко Анатолій Лукіч і Гончарук Ярослава Сергіївна. "Будівельна конструкція", 2015 р. Патент на корисну модель UA № 103477, Е04В 1/346. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Будівельна конструкція, що має центральний стовбур, у верхній частині якого установлено систему радіально розташованих верхніх і нижніх ферм, та зовнішню платформу і центральну платформу з каркасом та службовим обладнанням, а також терасу, прозору огорожу, ліфти, сходи, яка відрізняється тим, що у внутрішньому просторі стовбура вмонтовано багаторівневу 2 UA 117134 U 5 систему приміщень, які утворюють систему поверхів і сполучені між собою підіймачем, також зовнішня поверхня стовбура закрита суцільними стінками. 2. Будівельна конструкція за п. 1, яка відрізняється тим, що в приміщеннях стовбура розміщена парковка автомобілів, а підіймач оснащений пристроєм для завантаження і вивантаження автомобілів, або розміщені оранжереї, а стінки стовбура виконані із світлопроникного матеріалу. 3. Будівельна конструкція за п. 1, яка відрізняється тим, що тераса оснащена розсувними перголами. 3 UA 117134 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
