Обертова будівельна конструкція

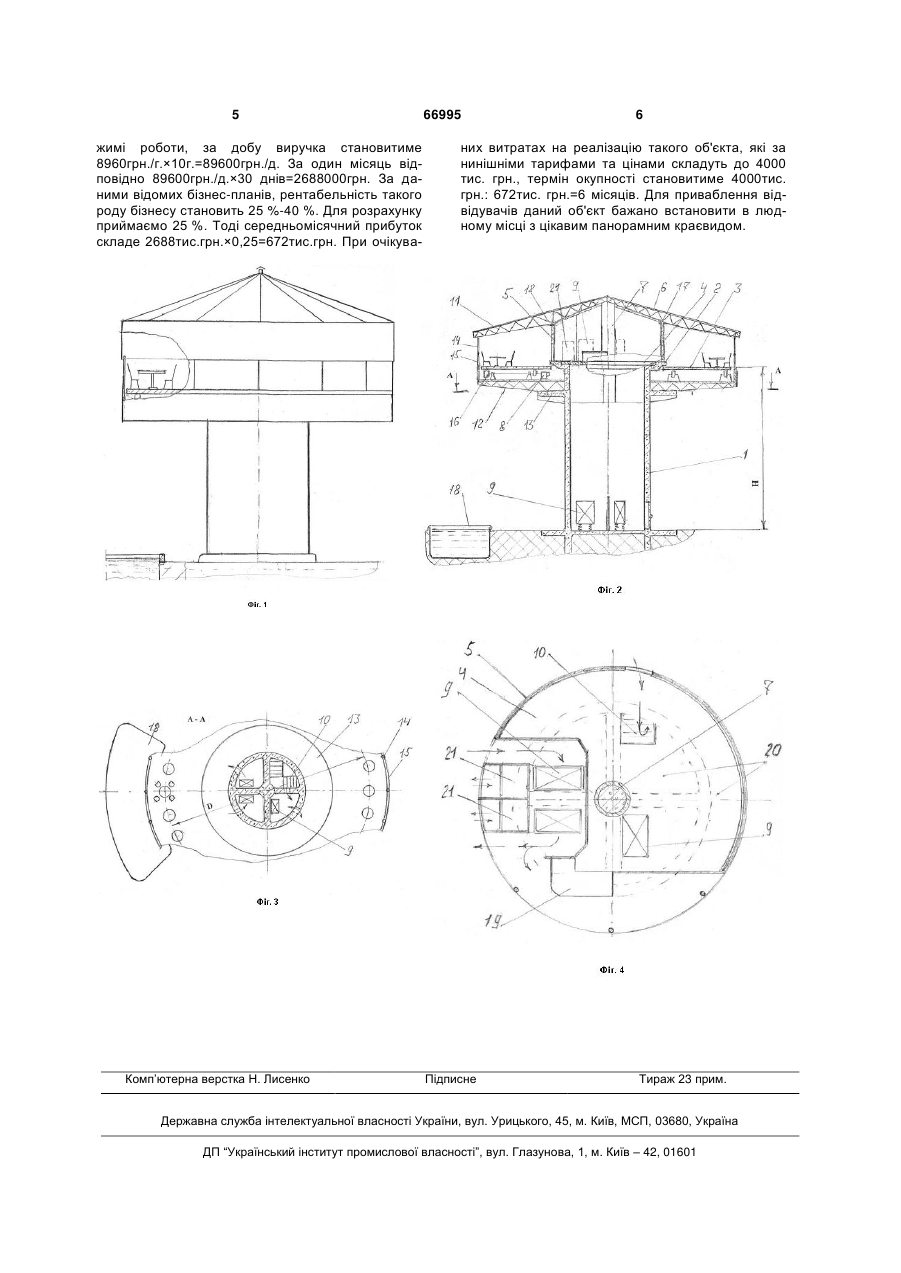

1. Обертова будівельна конструкція, наприклад ресторан, що містить порожнистий центральний стовбур, оснащений у верхній частині опорним майданчиком, зовнішньою обертовою платформою для відвідувачів та нерухомою платформою з каркасом і службовим обладнанням, а також дах з центральним стояком, механізм обертання, ліфт, сходи, яка відрізняється тим, що опорний майда 3 столики із відвідувачами. Тому, на його малому діаметрі, де виконано з'єднання з порожнистим центральним стовбуром, будуть виникати значні згинальні моменти. Це знижує надійність і довговічність конструкції і тому суттєво обмежує розміри обертової споруди та відповідно її технологічні можливості - кількість обслуговуючих відвідувачів. Також слід відмітити, що розміщення кругової обертальної платформи на опорному майданчику стовбура за допомогою кільцевої балки, що має форму косозрізаного циліндра і підпружинених котків із роликами - є складним і ненадійним. Задачею нового технічного рішення є створення масштабної, надійної та довговічної обертової будівельної конструкції, яка матиме можливість одночасно обслуговувати від сотні до кількох сотень відвідувачів і при цьому забезпечить економне використання, під її розташування, навколишньої території. Означена задача вирішується тим, що в обертовій будівельній конструкції, що містить порожнистий центральний стовбур, оснащений у верхній частині опорним майданчиком, зовнішньою обертовою платформою для відвідувачів та нерухомою платформою з каркасом і службовим обладнанням, а також дах з центральним стояком, механізм обертання, ліфт, сходи, згідно з корисною моделлю, опорний майданчик виконаний двоярусним, а конструкція оснащена системами радіально розташованих верхніх і нижніх ферм, причому нижні ферми опираються на нижній ярус майданчика, а також через систему стояків підвішені до верхніх ферм, також на нижніх фермах розміщений механізм обертання та система коліс і котків, на які опирається обертова платформа, крім того на каркасі установлені опори, на які опирається система верхніх ферм, а частина підлоги обертової платформи виконана із прозорого матеріалу, також під обертовою платформою розміщена штучна водойма, наприклад озеро. На Фіг.1 наведено загальний вигляд обертової будівельної конструкції; на Фіг.2 зображено поздовжній переріз споруди; на Фіг.3 зображено поперечний переріз А-А по Фіг.2; на Фіг.4 зображено вигляд в плані нерухомої платформи. Обертова будівельна конструкція (див. Фіг.2, Фіг.3) містить порожнистий центральний стовбур 1, який оснащений у верхній частині опорним майданчиком 2, зовнішньою обертовою платформою для відвідувачів 3 та нерухомою платформою 4 з каркасом 5, виконаним у вигляді приміщення із службовим обладнанням, а також дах 6 з центральним стояком 7, механізм обертання 8, ліфти 9, сходи 10. Будівельна конструкція оснащена системами радіально розташованих ферм - верхніх 11 і нижніх 12, а опорний майданчик виконаний двоярусним. Система нижніх ферм опирається на нижній ярус 13 майданчика, а також через систему стояків 14, зокрема огорожі 15, підвішена до системи верхніх ферм. На нижніх фермах розміщений механізм обертання (див. поз. 8) та система коліс і котків 16, на які опирається обертова платформа, 66995 4 крім того на каркасі установлені опори 17, на які опирається система верхніх ферм, а частина підлоги обертової платформи виконана із прозорого матеріалу, також під обертовою платформою розміщена штучна водойма 18, наприклад озеро. На нерухомій платформі (див. Фіг.4) знаходиться робоче місце з прилавком 19 та кухня 20 і туалети 21. Обертання зовнішньої платформи 3 з відвідувачами забезпечується наступним чином. Кілька безшумних мотор-редукторів хвильового типу (наприклад три механізми обертання, які радіально розташовані один відносно одного на кутовій віддалі в 120°) крутять вали з прогумованими колесами 16. Колеса, за допомогою сил тертя, передають крутний момент платформі. Швидкість обертання коліс і відповідно платформи може плавно регулюватись. Наприклад від 0см/сек і до 20см/сек - на зовнішньому діаметрі рухомої платформи. Регулювання швидкості може здійснюватись за допомогою частотного перетворювача. Нова конструкція більш надійна і довговічна. Вона може мати масштабні розміри і при цьому здатна витримувати значні навантаження. Це обумовлено тим, що у зовнішній обертовій платформі відсутнє консольне навантаження. Вона розміщена на системі нижніх ферм, які, по зовнішньому великому діаметру, підвішені до системи верхніх ферм, а по малому діаметру опираються на нижній ярус порожнистого стовбура. Верхні ферми також суттєво розвантажуються. Це обумовлено тим, що вони опираються на каркас через опори 17 (див. Фіг.2). Виконання із прозорого матеріалу, наприклад скла, чи монолітного листового полікарбонату (див. поз.15) огорожі та частини підлоги обертової платформи, забезпечить відвідувачам зручно споглядати навколишню панораму. А розміщення під обертовою платформою штучної водойми, наприклад озера, дозволить відвідувачам цікавіше себе відчувати на прозорій підлозі. В створеній обертовій будівельній конструкції, для прикладу, конструктивно виконаємо порожнистий центральний залізобетонний монолітний стовбур висотою Н=16м і внутрішнім діаметром Dвн.=7м. Цей розмір забезпечить розташування в порожнині стовбура сходів та трьох ліфтів - два для відвідувачів і один для господарських потреб. Слід відмітити, що порожнистий центральний стовбур в перерізі може бути виконаний у формі циліндра, квадрата, багатогранника і т. п. Зовнішній діаметр обертової платформи конструктивно приймемо D1=25м. Розташуємо центри столиків по колу (див. Фіг.3) на діаметрі D=22,5м і віддалі в 2,2м один від одного. Кількість столиків складе 32шт. При розміщенні за одним столиком чотирьох відвідувачів, максимальна їх кількість відповідно становитиме 128 осіб. Приймаємо середній виторг від одного клієнта в сумі 100грн./годину в тому числі і плата за вхід на обертову платформу. Тоді, за годину виторг становитиме 100грн./г.×128чол.=12800грн./г. При середньому завантаженні відвідувачами в 70 % (дані з відомих бізнес-планів), середньогодинна виручка складе 12800грн.×0,7=8960грн./г. При 10-годинному ре 5 жимі роботи, за добу виручка становитиме 8960грн./г.×10г.=89600грн./д. За один місяць відповідно 89600грн./д.×30 днів=2688000грн. За даними відомих бізнес-планів, рентабельність такого роду бізнесу становить 25 %-40 %. Для розрахунку приймаємо 25 %. Тоді середньомісячний прибуток складе 2688тис.грн.×0,25=672тис.грн. При очікува Комп’ютерна верстка Н. Лисенко 66995 6 них витратах на реалізацію такого об'єкта, які за нинішніми тарифами та цінами складуть до 4000 тис. грн., термін окупності становитиме 4000тис. грн.: 672тис. грн.=6 місяців. Для приваблення відвідувачів даний об'єкт бажано встановити в людному місці з цікавим панорамним краєвидом. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
