Фоторамка

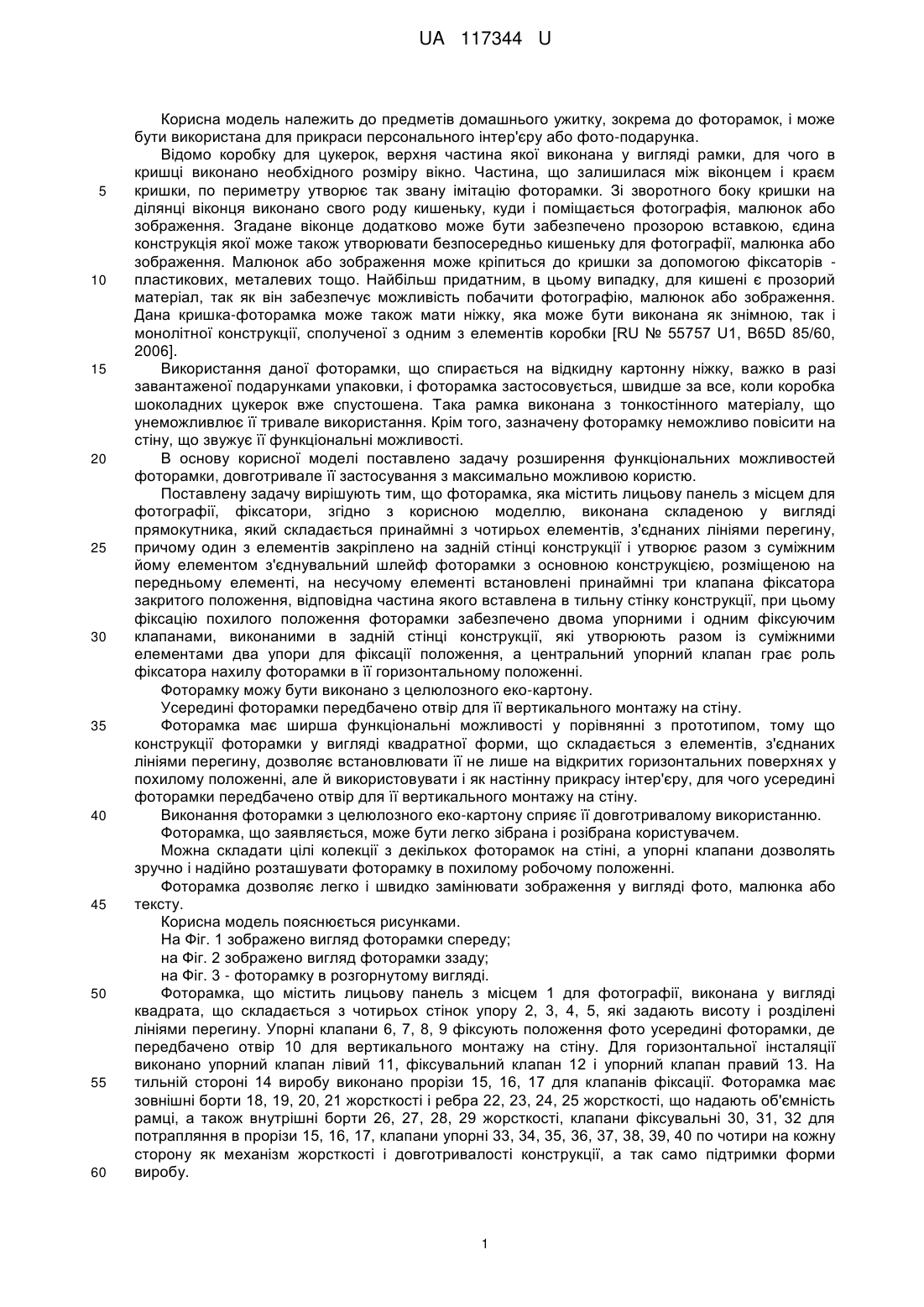

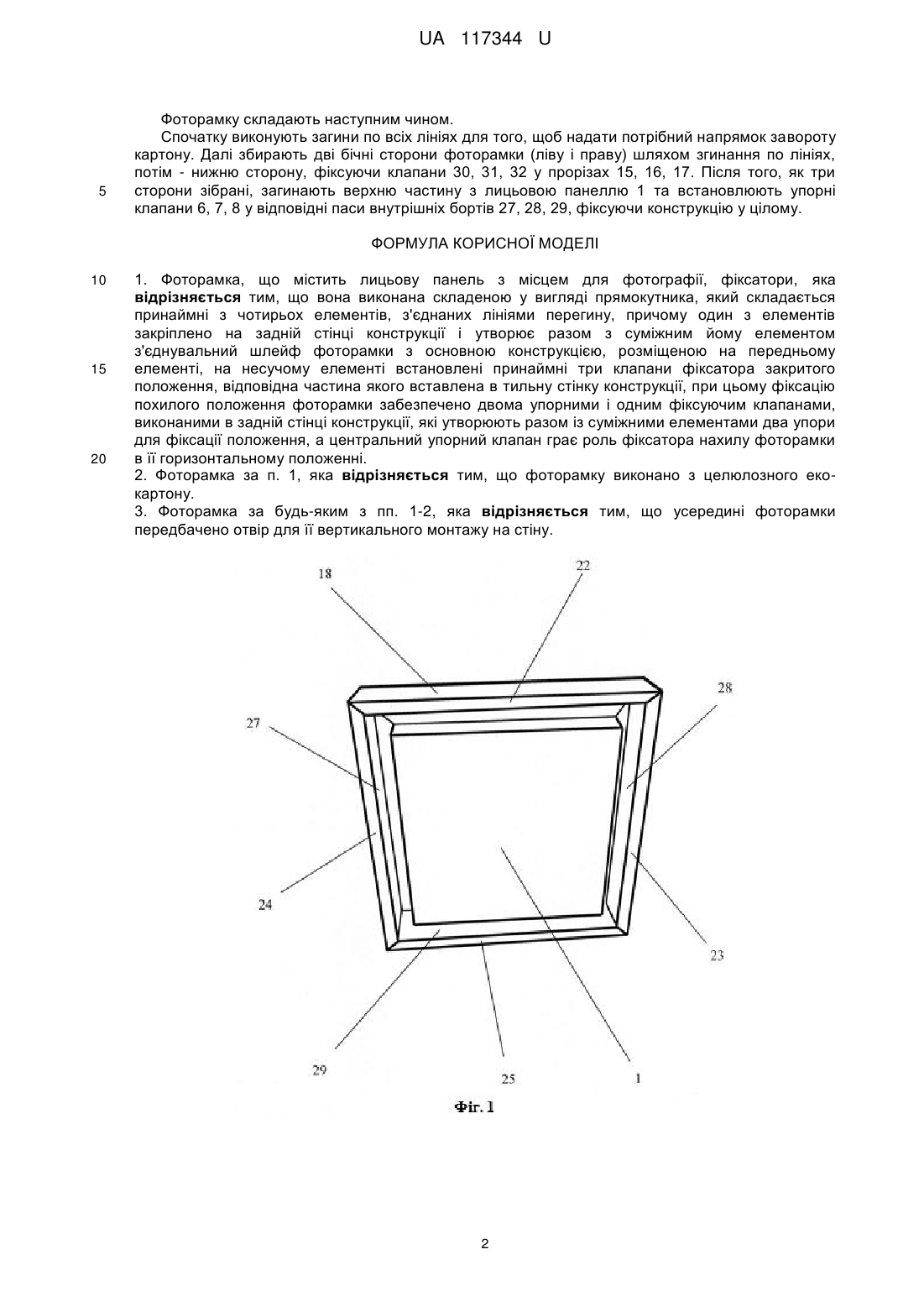

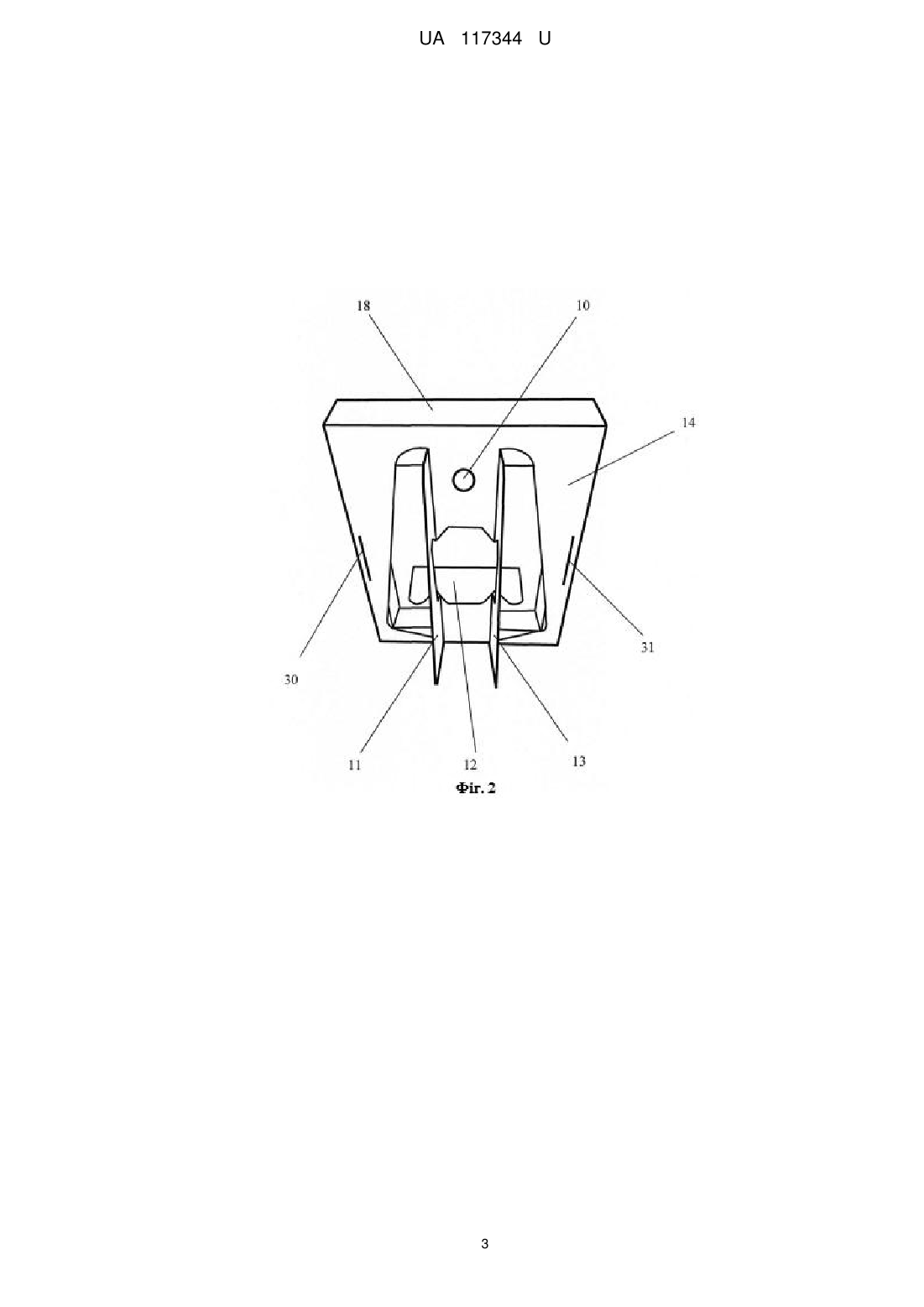

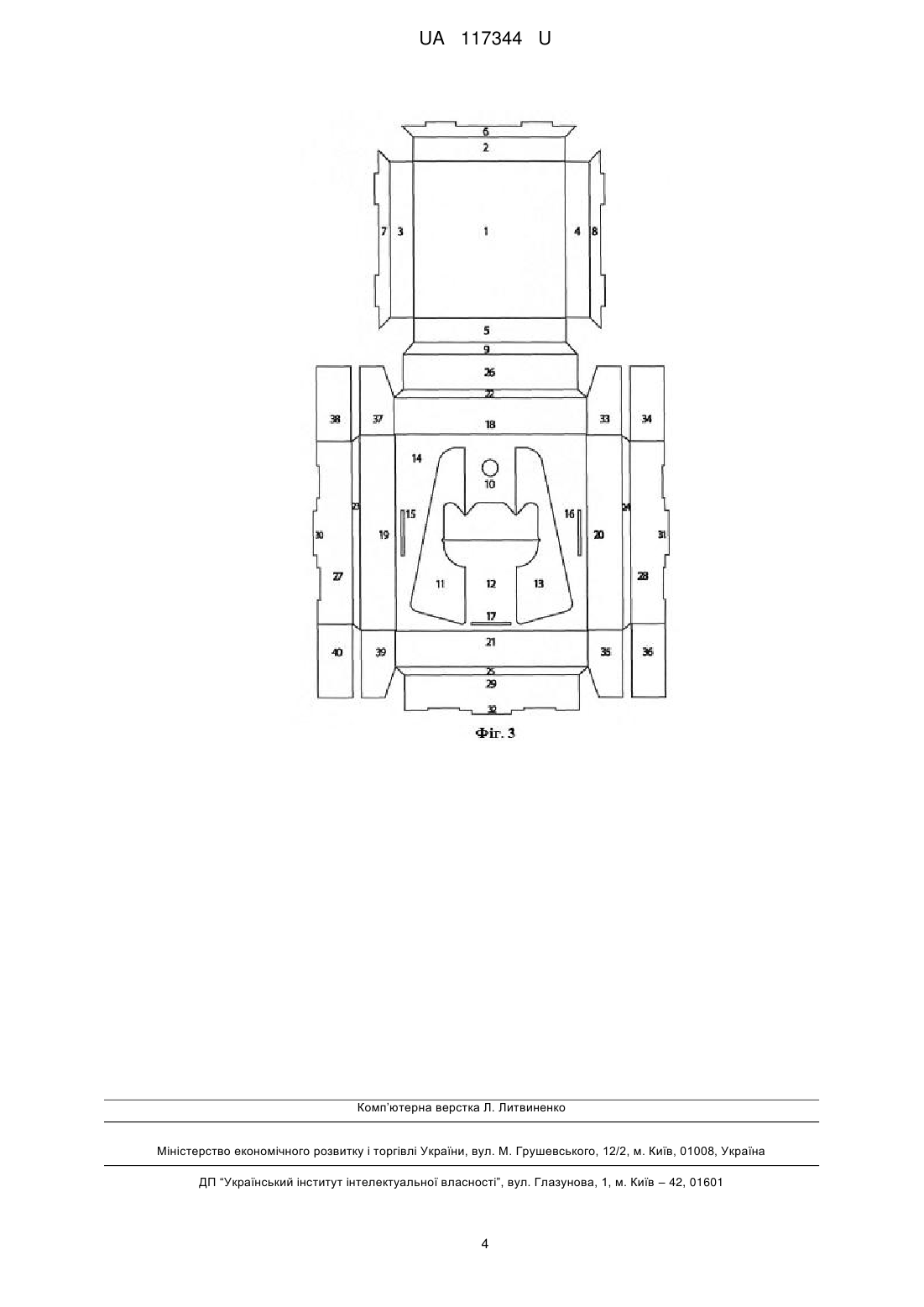

Реферат: Фоторамка містить лицьову панель з місцем для фотографії, фіксатори. Вона виконана складеною у вигляді прямокутника, який складається принаймні з чотирьох елементів, з'єднаних лініями перегину, причому один з елементів закріплено на задній стінці конструкції і утворює разом з суміжним йому елементом з'єднувальний шлейф фоторамки з основною конструкцією, розміщеною на передньому елементі, на несучому елементі встановлені принаймні три клапани фіксатора закритого положення, відповідна частина якого вставлена в тильну стінку конструкції, при цьому фіксацію похилого положення фоторамки забезпечено двома упорними і одним фіксуючим клапанами, виконаними в задній стінці конструкції, які утворюють разом із суміжними елементами два упори для фіксації положення, а центральний упорний клапан грає роль фіксатора нахилу фоторамки в її горизонтальному положенні. UA 117344 U (54) ФОТОРАМКА UA 117344 U UA 117344 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до предметів домашнього ужитку, зокрема до фоторамок, і може бути використана для прикраси персонального інтер'єру або фото-подарунка. Відомо коробку для цукерок, верхня частина якої виконана у вигляді рамки, для чого в кришці виконано необхідного розміру вікно. Частина, що залишилася між віконцем і краєм кришки, по периметру утворює так звану імітацію фоторамки. Зі зворотного боку кришки на ділянці віконця виконано свого роду кишеньку, куди і поміщається фотографія, малюнок або зображення. Згадане віконце додатково може бути забезпечено прозорою вставкою, єдина конструкція якої може також утворювати безпосередньо кишеньку для фотографії, малюнка або зображення. Малюнок або зображення може кріпиться до кришки за допомогою фіксаторів пластикових, металевих тощо. Найбільш придатним, в цьому випадку, для кишені є прозорий матеріал, так як він забезпечує можливість побачити фотографію, малюнок або зображення. Дана кришка-фоторамка може також мати ніжку, яка може бути виконана як знімною, так і монолітної конструкції, сполученої з одним з елементів коробки [RU № 55757 U1, B65D 85/60, 2006]. Використання даної фоторамки, що спирається на відкидну картонну ніжку, важко в разі завантаженої подарунками упаковки, і фоторамка застосовується, швидше за все, коли коробка шоколадних цукерок вже спустошена. Така рамка виконана з тонкостінного матеріалу, що унеможливлює її тривале використання. Крім того, зазначену фоторамку неможливо повісити на стіну, що звужує її функціональні можливості. В основу корисної моделі поставлено задачу розширення функціональних можливостей фоторамки, довготривале її застосування з максимально можливою користю. Поставлену задачу вирішують тим, що фоторамка, яка містить лицьову панель з місцем для фотографії, фіксатори, згідно з корисною моделлю, виконана складеною у вигляді прямокутника, який складається принаймні з чотирьох елементів, з'єднаних лініями перегину, причому один з елементів закріплено на задній стінці конструкції і утворює разом з суміжним йому елементом з'єднувальний шлейф фоторамки з основною конструкцією, розміщеною на передньому елементі, на несучому елементі встановлені принаймні три клапана фіксатора закритого положення, відповідна частина якого вставлена в тильну стінку конструкції, при цьому фіксацію похилого положення фоторамки забезпечено двома упорними і одним фіксуючим клапанами, виконаними в задній стінці конструкції, які утворюють разом із суміжними елементами два упори для фіксації положення, а центральний упорний клапан грає роль фіксатора нахилу фоторамки в її горизонтальному положенні. Фоторамку можу бути виконано з целюлозного еко-картону. Усередині фоторамки передбачено отвір для її вертикального монтажу на стіну. Фоторамка має ширша функціональні можливості у порівнянні з прототипом, тому що конструкції фоторамки у вигляді квадратної форми, що складається з елементів, з'єднаних лініями перегину, дозволяє встановлювати її не лише на відкритих горизонтальних поверхнях у похилому положенні, але й використовувати і як настінну прикрасу інтер'єру, для чого усередині фоторамки передбачено отвір для її вертикального монтажу на стіну. Виконання фоторамки з целюлозного еко-картону сприяє її довготривалому використанню. Фоторамка, що заявляється, може бути легко зібрана і розібрана користувачем. Можна складати цілі колекції з декількох фоторамок на стіні, а упорні клапани дозволять зручно і надійно розташувати фоторамку в похилому робочому положенні. Фоторамка дозволяє легко і швидко замінювати зображення у вигляді фото, малюнка або тексту. Корисна модель пояснюється рисунками. На Фіг. 1 зображено вигляд фоторамки спереду; на Фіг. 2 зображено вигляд фоторамки ззаду; на Фіг. 3 - фоторамку в розгорнутому вигляді. Фоторамка, що містить лицьову панель з місцем 1 для фотографії, виконана у вигляді квадрата, що складається з чотирьох стінок упору 2, 3, 4, 5, які задають висоту і розділені лініями перегину. Упорні клапани 6, 7, 8, 9 фіксують положення фото усередині фоторамки, де передбачено отвір 10 для вертикального монтажу на стіну. Для горизонтальної інсталяції виконано упорний клапан лівий 11, фіксувальний клапан 12 і упорний клапан правий 13. На тильній стороні 14 виробу виконано прорізи 15, 16, 17 для клапанів фіксації. Фоторамка має зовнішні борти 18, 19, 20, 21 жорсткості і ребра 22, 23, 24, 25 жорсткості, що надають об'ємність рамці, а також внутрішні борти 26, 27, 28, 29 жорсткості, клапани фіксувальні 30, 31, 32 для потрапляння в прорізи 15, 16, 17, клапани упорні 33, 34, 35, 36, 37, 38, 39, 40 по чотири на кожну сторону як механізм жорсткості і довготривалості конструкції, а так само підтримки форми виробу. 1 UA 117344 U 5 Фоторамку складають наступним чином. Спочатку виконують загини по всіх лініях для того, щоб надати потрібний напрямок завороту картону. Далі збирають дві бічні сторони фоторамки (ліву і праву) шляхом згинання по лініях, потім - нижню сторону, фіксуючи клапани 30, 31, 32 у прорізах 15, 16, 17. Після того, як три сторони зібрані, загинають верхню частину з лицьовою панеллю 1 та встановлюють упорні клапани 6, 7, 8 у відповідні паси внутрішніх бортів 27, 28, 29, фіксуючи конструкцію у цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Фоторамка, що містить лицьову панель з місцем для фотографії, фіксатори, яка відрізняється тим, що вона виконана складеною у вигляді прямокутника, який складається принаймні з чотирьох елементів, з'єднаних лініями перегину, причому один з елементів закріплено на задній стінці конструкції і утворює разом з суміжним йому елементом з'єднувальний шлейф фоторамки з основною конструкцією, розміщеною на передньому елементі, на несучому елементі встановлені принаймні три клапани фіксатора закритого положення, відповідна частина якого вставлена в тильну стінку конструкції, при цьому фіксацію похилого положення фоторамки забезпечено двома упорними і одним фіксуючим клапанами, виконаними в задній стінці конструкції, які утворюють разом із суміжними елементами два упори для фіксації положення, а центральний упорний клапан грає роль фіксатора нахилу фоторамки в її горизонтальному положенні. 2. Фоторамка за п. 1, яка відрізняється тим, що фоторамку виконано з целюлозного екокартону. 3. Фоторамка за будь-яким з пп. 1-2, яка відрізняється тим, що усередині фоторамки передбачено отвір для її вертикального монтажу на стіну. 2 UA 117344 U 3 UA 117344 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
