Вантажозахоплювальний пристрій

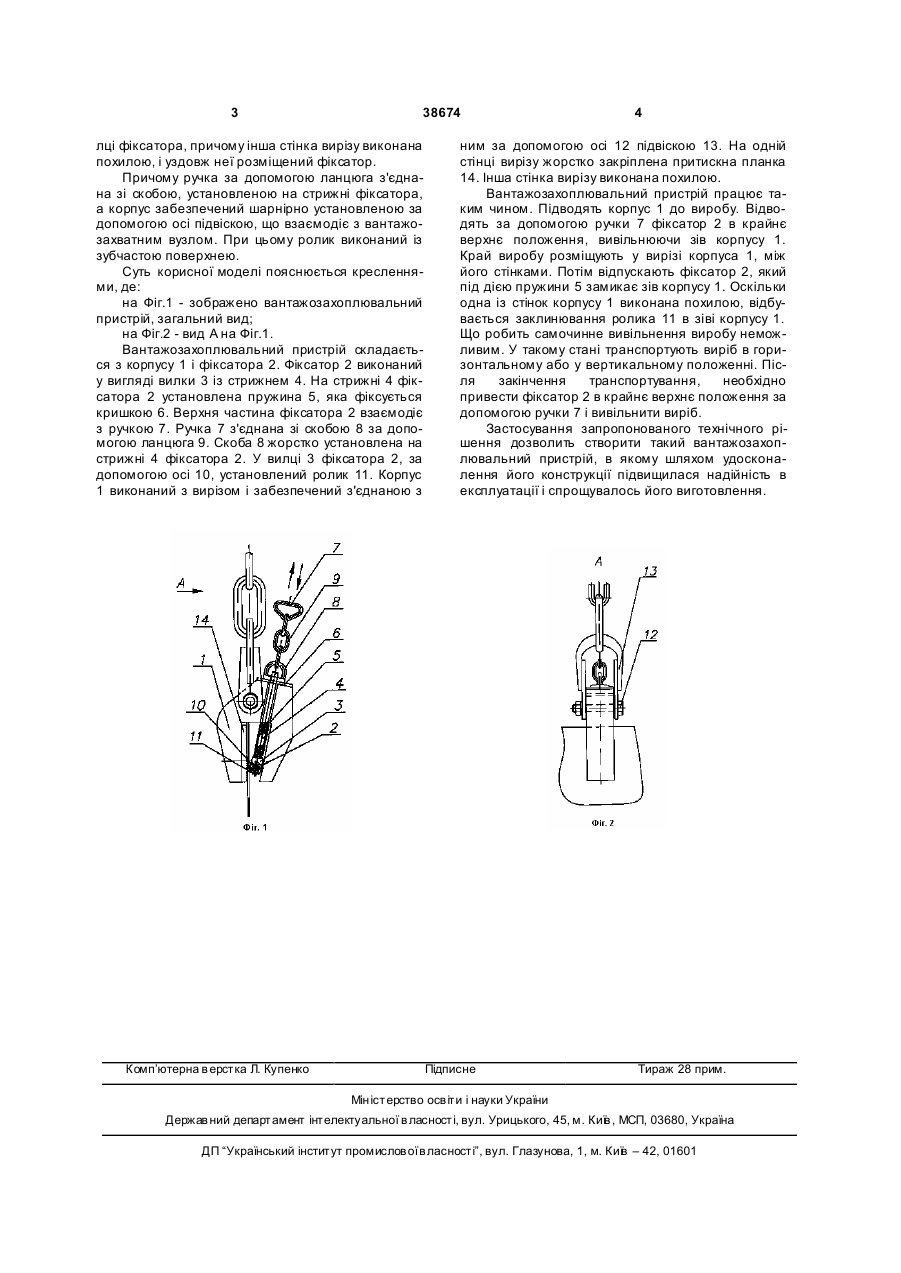

1. Вантажозахоплювальний пристрій, що містить корпус, в якому з можливістю переміщення установлений фіксатор, в нижній частині якого шарнірно закріплений ролик, при цьому корпус виконаний з вирізом, на одній стінці якого жорстко закріплена притискна планка, яка виконана з рифленою поверхнею, який відрізняється тим, що фіксатор установлений похило і виконаний у ви 3 38674 лці фіксатора, причому інша стінка вирізу виконана похилою, і уздовж неї розміщений фіксатор. Причому ручка за допомогою ланцюга з'єднана зі скобою, установленою на стрижні фіксатора, а корпус забезпечений шарнірно установленою за допомогою осі підвіскою, що взаємодіє з вантажозахватним вузлом. При цьому ролик виконаний із зубчастою поверхнею. Суть корисної моделі пояснюється кресленнями, де: на Фіг.1 - зображено вантажозахоплювальний пристрій, загальний вид; на Фіг.2 - вид А на Фіг.1. Вантажозахоплювальний пристрій складається з корпусу 1 і фіксатора 2. Фіксатор 2 виконаний у вигляді вилки 3 із стрижнем 4. На стрижні 4 фіксатора 2 установлена пружина 5, яка фіксується кришкою 6. Верхня частина фіксатора 2 взаємодіє з ручкою 7. Ручка 7 з'єднана зі скобою 8 за допомогою ланцюга 9. Скоба 8 жорстко установлена на стрижні 4 фіксатора 2. У вилці 3 фіксатора 2, за допомогою осі 10, установлений ролик 11. Корпус 1 виконаний з вирізом і забезпечений з'єднаною з Комп’ютерна в ерстка Л. Купенко 4 ним за допомогою осі 12 підвіскою 13. На одній стінці вирізу жорстко закріплена притискна планка 14. Інша стінка вирізу виконана похилою. Вантажозахоплювальний пристрій працює таким чином. Підводять корпус 1 до виробу. Відводять за допомогою ручки 7 фіксатор 2 в крайнє верхнє положення, вивільнюючи зів корпусу 1. Край виробу розміщують у вирізі корпуса 1, між його стінками. Потім відпускають фіксатор 2, який під дією пружини 5 замикає зів корпусу 1. Оскільки одна із стінок корпусу 1 виконана похилою, відбувається заклинювання ролика 11 в зіві корпусу 1. Що робить самочинне вивільнення виробу неможливим. У такому стані транспортують виріб в горизонтальному або у вертикальному положенні. Після закінчення транспортування, необхідно привести фіксатор 2 в крайнє верхнє положення за допомогою ручки 7 і вивільнити виріб. Застосування запропонованого технічного рішення дозволить створити такий вантажозахоплювальний пристрій, в якому шляхом удосконалення його конструкції підвищилася надійність в експлуатації і спрощувалось його виготовлення. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
