Напівавтоматична застібка для з’єднання тканинних стрічок, стропів, ременів

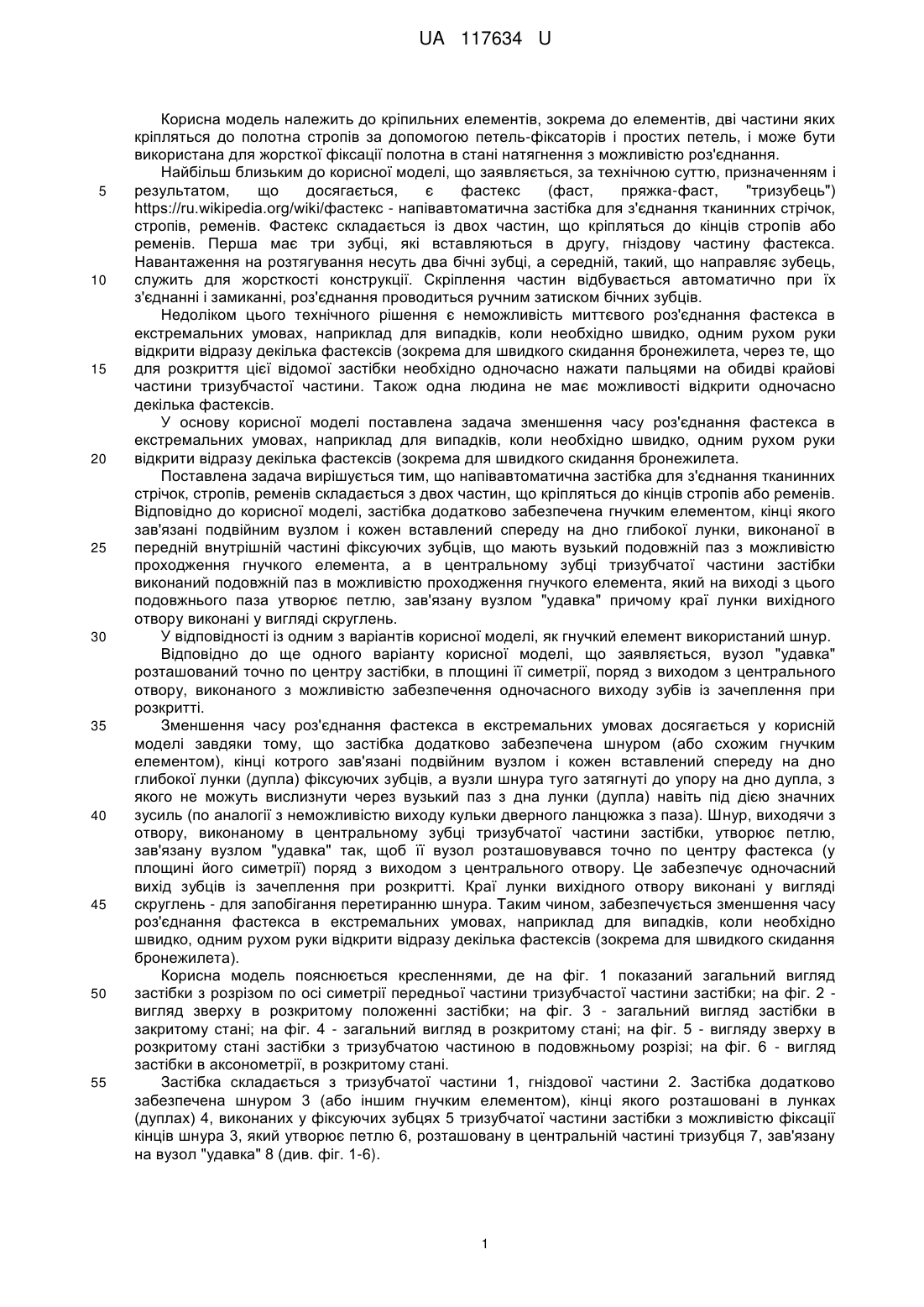

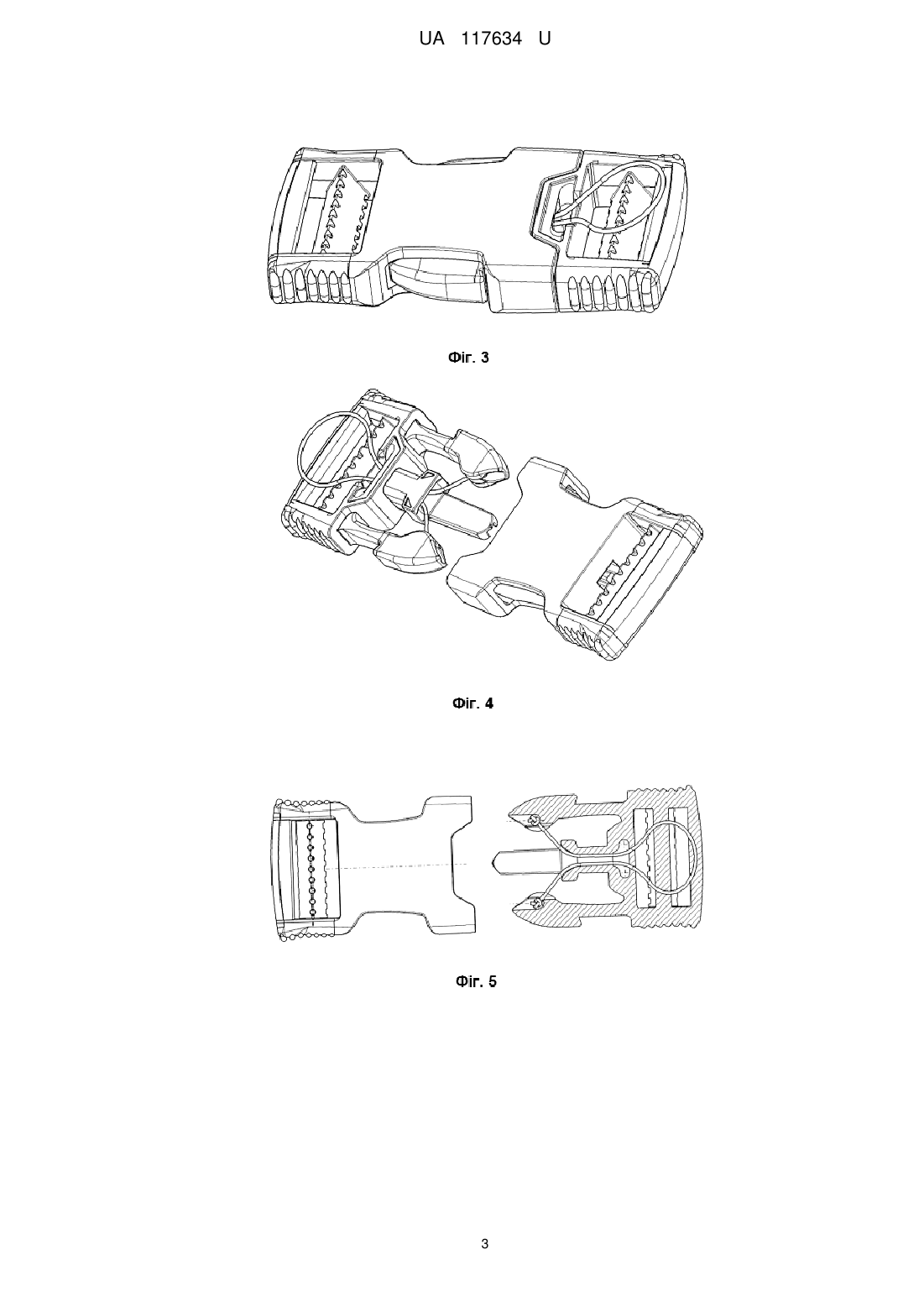

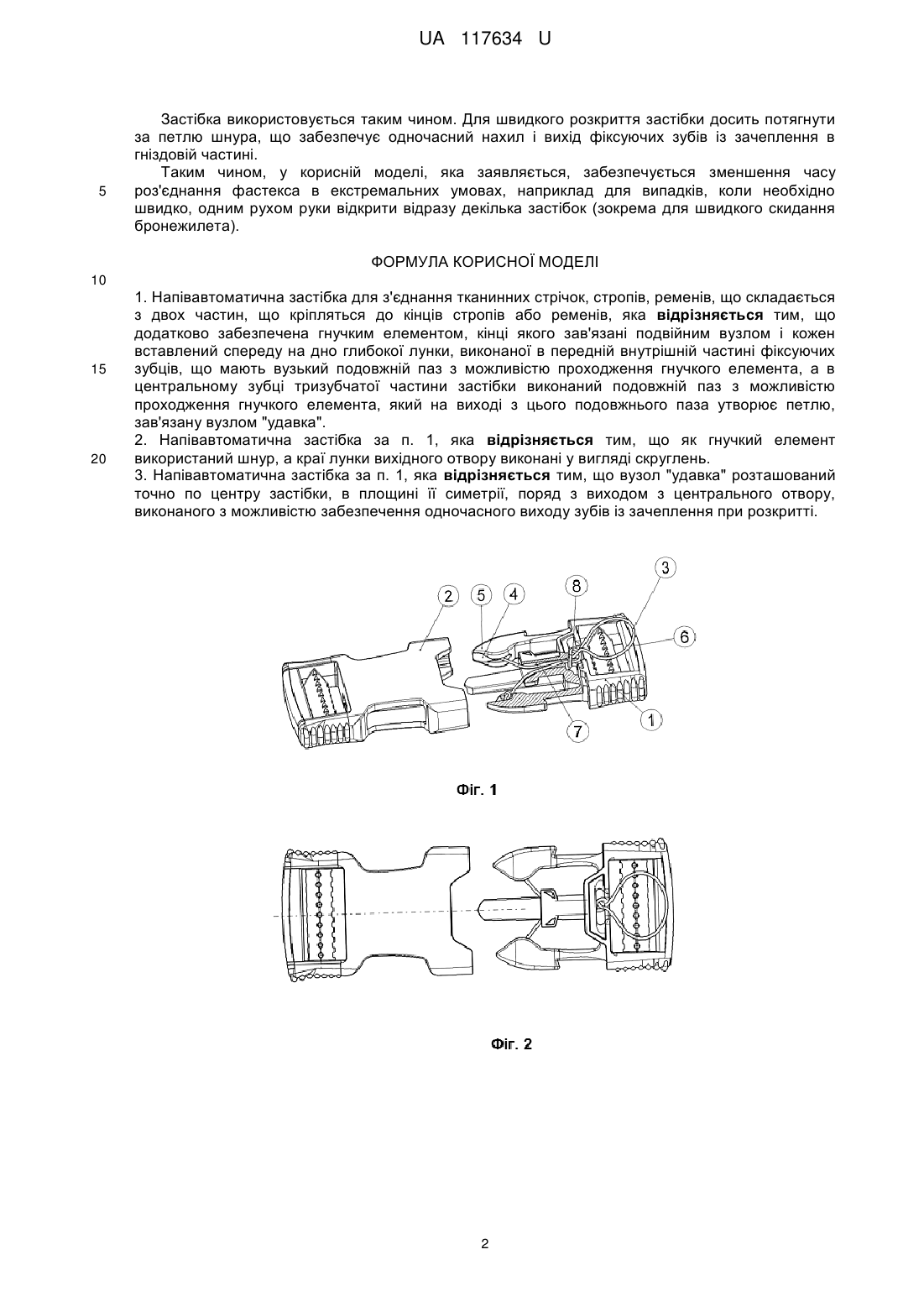

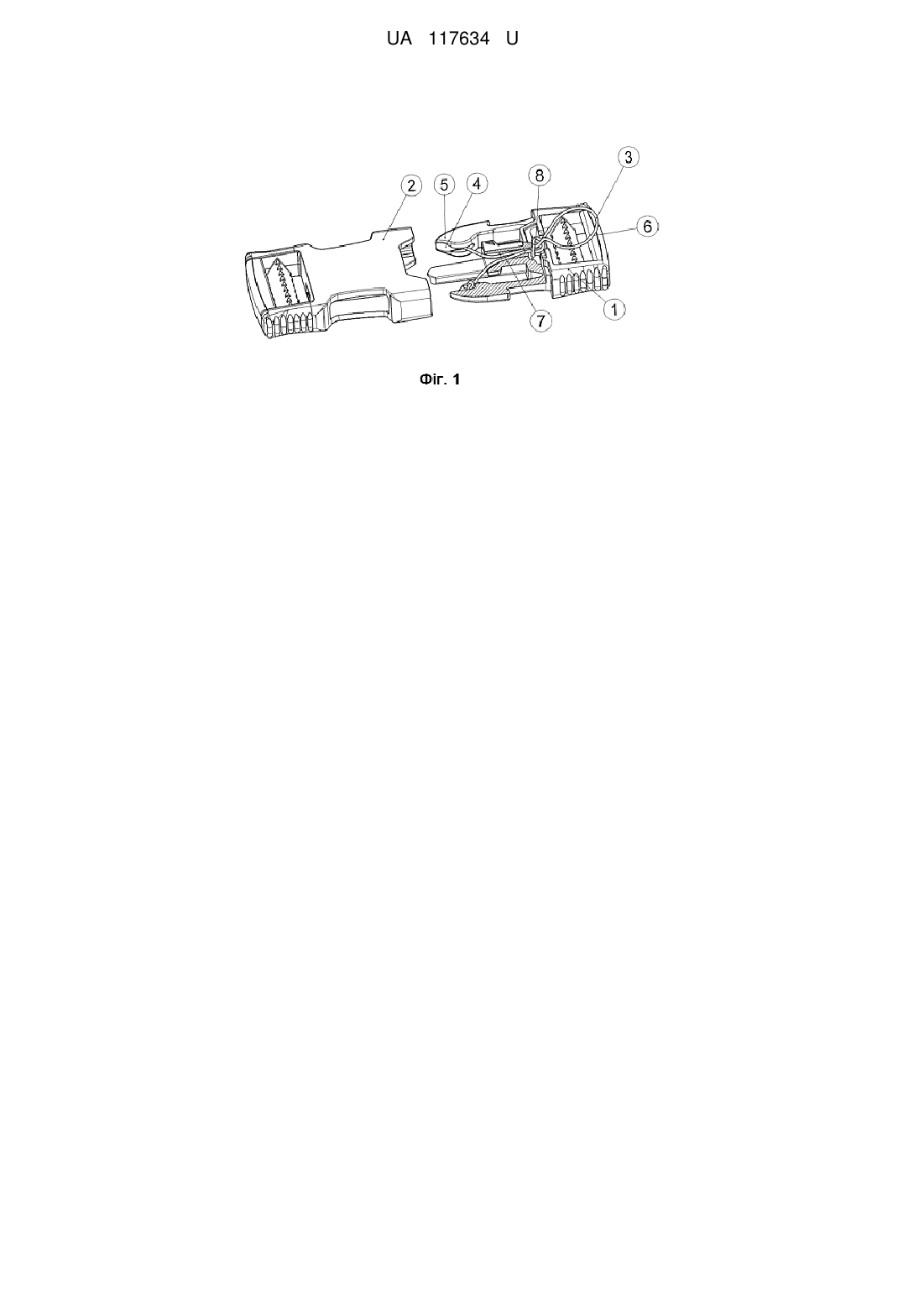

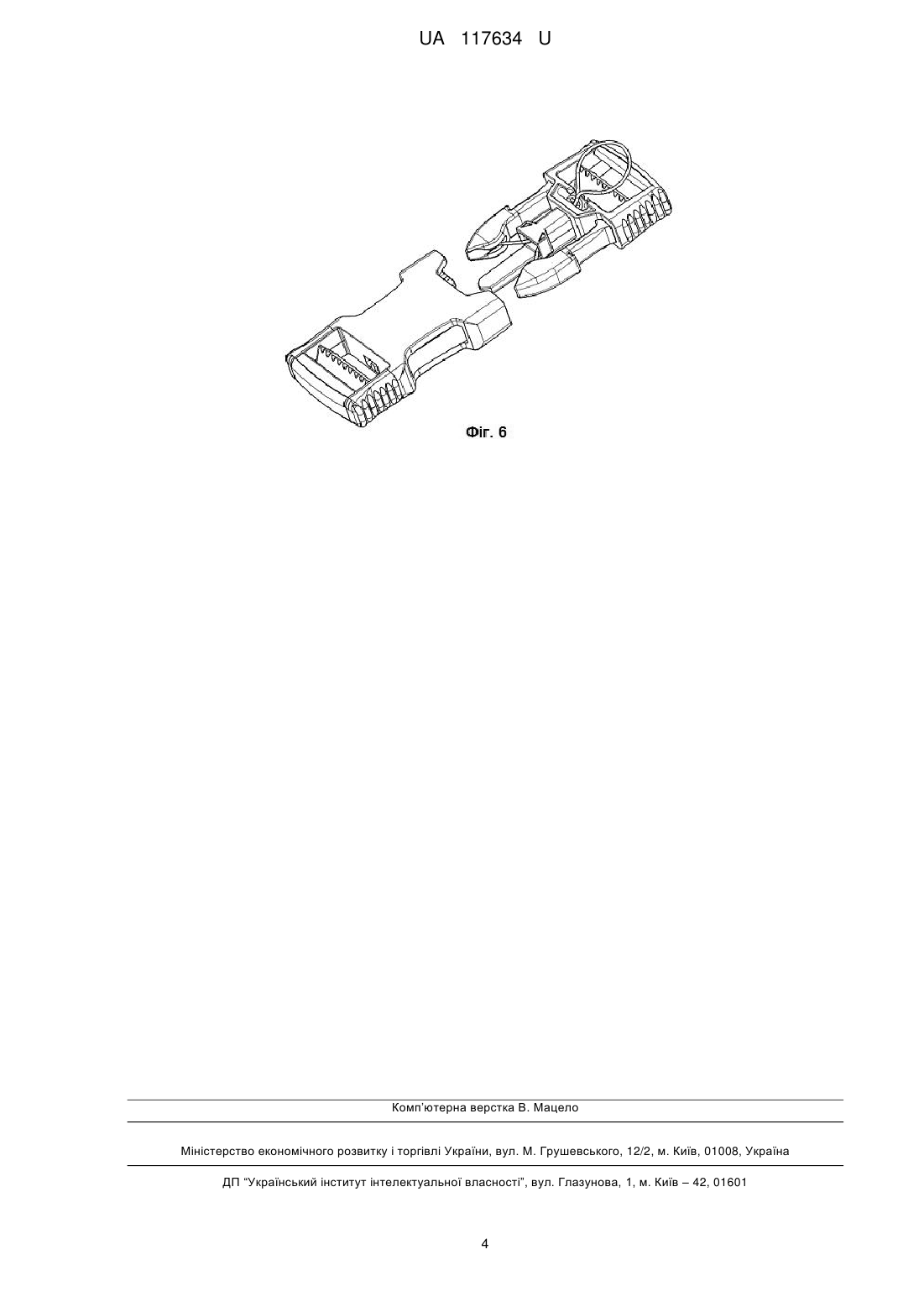

Реферат: Напівавтоматична застібка для з'єднання тканинних стрічок, стропів, ременів складається з двох частин, що кріпляться до кінців стропів або ременів. Додатково застібка забезпечена гнучким елементом, кінці якого зав'язані подвійним вузлом і кожен вставлений спереду на дно глибокої лунки, виконаної в передній внутрішній частині фіксуючих зубців, що мають вузький подовжній паз з можливістю проходження гнучкого елемента, а в центральному зубці тризубчатої частини застібки виконаний подовжній паз з можливістю проходження гнучкого елемента, який на виході з цього подовжнього паза утворює петлю, зав'язану вузлом "удавка". UA 117634 U (54) НАПІВАВТОМАТИЧНА ЗАСТІБКА ДЛЯ З'ЄДНАННЯ ТКАНИННИХ СТРІЧОК, СТРОПІВ, РЕМЕНІВ UA 117634 U UA 117634 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до кріпильних елементів, зокрема до елементів, дві частини яких кріпляться до полотна стропів за допомогою петель-фіксаторів і простих петель, і може бути використана для жорсткої фіксації полотна в стані натягнення з можливістю роз'єднання. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, є фастекс (фаст, пряжка-фаст, "тризубець") https://ru.wikipedia.org/wiki/фастекс - напівавтоматична застібка для з'єднання тканинних стрічок, стропів, ременів. Фастекс складається із двох частин, що кріпляться до кінців стропів або ременів. Перша має три зубці, які вставляються в другу, гніздову частину фастекса. Навантаження на розтягування несуть два бічні зубці, а середній, такий, що направляє зубець, служить для жорсткості конструкції. Скріплення частин відбувається автоматично при їх з'єднанні і замиканні, роз'єднання проводиться ручним затиском бічних зубців. Недоліком цього технічного рішення є неможливість миттєвого роз'єднання фастекса в екстремальних умовах, наприклад для випадків, коли необхідно швидко, одним рухом руки відкрити відразу декілька фастексів (зокрема для швидкого скидання бронежилета, через те, що для розкриття цієї відомої застібки необхідно одночасно нажати пальцями на обидві крайові частини тризубчастої частини. Також одна людина не має можливості відкрити одночасно декілька фастексів. У основу корисної моделі поставлена задача зменшення часу роз'єднання фастекса в екстремальних умовах, наприклад для випадків, коли необхідно швидко, одним рухом руки відкрити відразу декілька фастексів (зокрема для швидкого скидання бронежилета. Поставлена задача вирішується тим, що напівавтоматична застібка для з'єднання тканинних стрічок, стропів, ременів складається з двох частин, що кріпляться до кінців стропів або ременів. Відповідно до корисної моделі, застібка додатково забезпечена гнучким елементом, кінці якого зав'язані подвійним вузлом і кожен вставлений спереду на дно глибокої лунки, виконаної в передній внутрішній частині фіксуючих зубців, що мають вузький подовжній паз з можливістю проходження гнучкого елемента, а в центральному зубці тризубчатої частини застібки виконаний подовжній паз в можливістю проходження гнучкого елемента, який на виході з цього подовжнього паза утворює петлю, зав'язану вузлом "удавка" причому краї лунки вихідного отвору виконані у вигляді скруглень. У відповідності із одним з варіантів корисної моделі, як гнучкий елемент використаний шнур. Відповідно до ще одного варіанту корисної моделі, що заявляється, вузол "удавка" розташований точно по центру застібки, в площині її симетрії, поряд з виходом з центрального отвору, виконаного з можливістю забезпечення одночасного виходу зубів із зачеплення при розкритті. Зменшення часу роз'єднання фастекса в екстремальних умовах досягається у корисній моделі завдяки тому, що застібка додатково забезпечена шнуром (або схожим гнучким елементом), кінці котрого зав'язані подвійним вузлом і кожен вставлений спереду на дно глибокої лунки (дупла) фіксуючих зубців, а вузли шнура туго затягнуті до упору на дно дупла, з якого не можуть вислизнути через вузький паз з дна лунки (дупла) навіть під дією значних зусиль (по аналогії з неможливістю виходу кульки дверного ланцюжка з паза). Шнур, виходячи з отвору, виконаному в центральному зубці тризубчатої частини застібки, утворює петлю, зав'язану вузлом "удавка" так, щоб її вузол розташовувався точно по центру фастекса (у площині його симетрії) поряд з виходом з центрального отвору. Це забезпечує одночасний вихід зубців із зачеплення при розкритті. Краї лунки вихідного отвору виконані у вигляді скруглень - для запобігання перетираннюшнура. Таким чином, забезпечується зменшення часу роз'єднання фастекса в екстремальних умовах, наприклад для випадків, коли необхідно швидко, одним рухом руки відкрити відразу декілька фастексів (зокрема для швидкого скидання бронежилета). Корисна модель пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд застібки з розрізом по осі симетрії передньої частини тризубчастої частини застібки; на фіг. 2 вигляд зверху в розкритому положенні застібки; на фіг. 3 - загальний вигляд застібки в закритому стані; на фіг. 4 - загальний вигляд в розкритому стані; на фіг. 5 - вигляду зверху в розкритому стані застібки з тризубчатою частиною в подовжньому розрізі; на фіг. 6 - вигляд застібки в аксонометрії, в розкритому стані. Застібка складається з тризубчатої частини 1, гніздової частини 2. Застібка додатково забезпечена шнуром 3 (або іншим гнучким елементом), кінці якого розташовані в лунках (дуплах) 4, виконаних у фіксуючих зубцях 5 тризубчатої частини застібки з можливістю фіксації кінців шнура 3, який утворює петлю 6, розташовану в центральній частині тризубця 7, зав'язану на вузол "удавка" 8 (див. фіг. 1-6). 1 UA 117634 U 5 Застібка використовується таким чином. Для швидкого розкриття застібки досить потягнути за петлю шнура, що забезпечує одночасний нахил і вихід фіксуючих зубів із зачеплення в гніздовій частині. Таким чином, у корисній моделі, яка заявляється, забезпечується зменшення часу роз'єднання фастекса в екстремальних умовах, наприклад для випадків, коли необхідно швидко, одним рухом руки відкрити відразу декілька застібок (зокрема для швидкого скидання бронежилета). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Напівавтоматична застібка для з'єднання тканинних стрічок, стропів, ременів, що складається з двох частин, що кріпляться до кінців стропів або ременів, яка відрізняється тим, що додатково забезпечена гнучким елементом, кінці якого зав'язані подвійним вузлом і кожен вставлений спереду на дно глибокої лунки, виконаної в передній внутрішній частині фіксуючих зубців, що мають вузький подовжній паз з можливістю проходження гнучкого елемента, а в центральному зубці тризубчатої частини застібки виконаний подовжній паз з можливістю проходження гнучкого елемента, який на виході з цього подовжнього паза утворює петлю, зав'язану вузлом "удавка". 2. Напівавтоматична застібка за п. 1, яка відрізняється тим, що як гнучкий елемент використаний шнур, а краї лунки вихідного отвору виконані у вигляді скруглень. 3. Напівавтоматична застібка за п. 1, яка відрізняється тим, що вузол "удавка" розташований точно по центру застібки, в площині її симетрії, поряд з виходом з центрального отвору, виконаного з можливістю забезпечення одночасного виходу зубів із зачеплення при розкритті. 2 UA 117634 U 3 UA 117634 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
