Магнітна застібка для одягу, взуття та аксесуарів

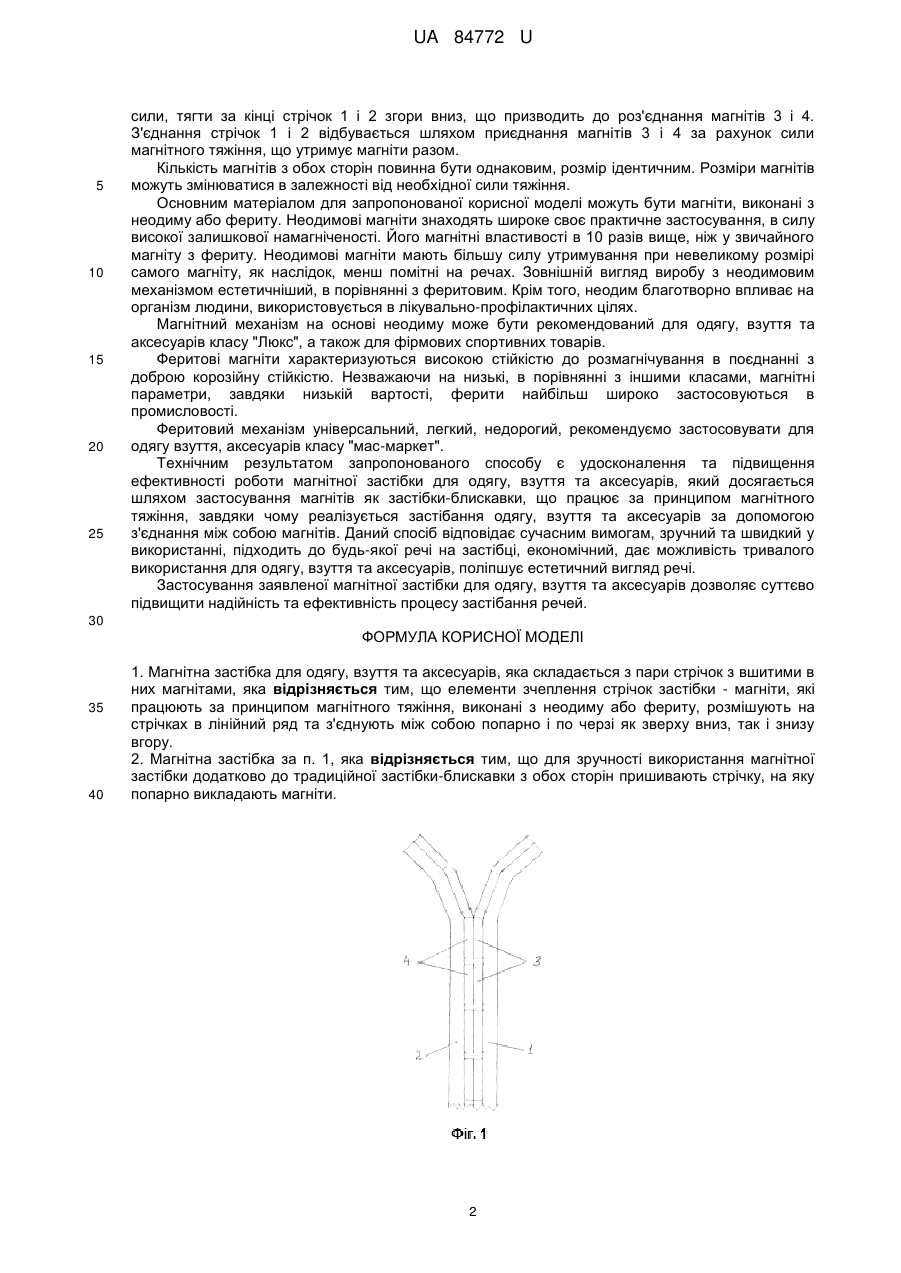

Реферат: Магнітна застібка для одягу, взуття та аксесуарів складається з пари стрічок з вшитими в них магнітами. Елементи зчеплення стрічок застібки - магніти, виконані з неодиму або фериту, розмішують на стрічках в лінійний ряд та з'єднують між собою попарно і по черзі як зверху вниз, так і знизу вгору. UA 84772 U (54) МАГНІТНА ЗАСТІБКА ДЛЯ ОДЯГУ, ВЗУТТЯ ТА АКСЕСУАРІВ UA 84772 U UA 84772 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до легкої промисловості, а саме до багатоцільових пристроїв фіксування кріплення до одягу, і може бути використана як застібки-блискавки у верхньому одязі, взутті та аксесуарах. Найбільш близьким по суті до запропонованого способу, а тому прийнятий за найближчий аналог, є застібка-блискавка, що містить пари стрічок, несучі елементи зчеплення у вигляді магнітних з'єднань, повзунок з Y-подібним каналом і рознімний кінцевий пристрій у вигляді закріплених на відповідних кінцях стрічок вкладиша й корпуса з осьовим каналом для розміщення в ньому зазначеного вкладиша (Пат. 67581 Україна, МПК А44В19/00. Застібкаблискавка/ Агапєєв Леонід Дмитрович (UA); заявник і патентовласник Агапєєв Леонід Дмитрович (UA) - № и201109992; заявл. 12.08.2011; опубл. 27.02.2012, бюл. № 4). Застібка має слабке місце - це повідець, що переміщує повзунок по ланках. Недолік обумовлений тим, що повідець є недовговічним та неекономічним у використанні, а тому вимагає частих замін. В основу корисної моделі поставлена задача удосконалення магнітної застібки для одягу, взуття та аксесуарів шляхом застосування як зчеплення застібки магнітів на двох несучих стрічках, дія яких обумовлена ефектом магнітних силових ліній, сама застібка кріпитися до речей безпосередньо або використовуючи наявну застібку-блискавку як сполучна ланка, що забезпечить підвищення ефективності застібки для одягу, взуття та аксесуарів, простоту в обслуговуванні, зручність в використанні, її економічність, покращення завдяки їй естетичного вигляду речей. Суть корисної моделі полягає в розміщенні магнітного ряду на стрічках застібки з обох сторін одягу, взуття або аксесуарів, який працює за принципом магнітного тяжіння й, як наслідок, не потребує наявності повзунка та повідця. Згідно з корисною моделлю, магніт розміщується на стрічках або на застібці-блискавці з вшитою стрічкою в лінійний ряд, з'єднується між собою попарно і по черзі як зверху вниз, так і знизу вгору. Основним матеріалом для запропонованої корисної моделі можуть бути магніти, виконані з неодиму або фериту. Технічний результат досягається наступним чином. На фіг. 1 представлена магнітна застібка для одягу, взуття та аксесуарів, що складається з двох стрічок 1 і 2, вшитих в неї магнітів 3 і 4, що викладені в ряд, "плюс" з одного боку - на рівні "мінусу" з іншого. Роз'єднання стрічок 1 і 2 магнітної застібки відбувається під дією механічної сили шляхом тягнення за кінці стрічок 1 і 2 згори вниз, що призводить до роз'єднання магнітів 3 і 4, а в свою чергу, з'єднання стрічок 1 і 2 відбувається шляхом приєднання магнітів 3 і 4 за рахунок магнітного тяжіння, що утримує магніти разом. Використання корисної моделі можливо лише шляхом повної заміни існуючої застібки на речі, будь то блискавка, ґудзики та ін. на магнітну застібку. Можливий варіант використання запропонованої магнітної застібки - до традиційної застібкиблискавки з обох сторін попередньо пришивають стрічку, на яку розташовують магніти. На фіг. 2 показана магнітна застібка для одягу, взуття та аксесуарів разом з додатковою застібкою-блискавкою. До застібки-блискавки 8 з обох сторін попередньо пришивається стрічка 1 і 2, на яку будуть викладатися магніти. Потім до стрічки пришиваються (або закріплюються альтернативним способом) магніти 3 і 4 шляхом огортання кожного магніту стрічкою з послідовною обшивкою кожного окремо, викладеного в ряд, щоб "плюс" з одного боку відповідав "мінусу" з іншого. Магніти розташовуються лінійно поруч з обох сторін на застібці-блискавці, що слугує механізмом пристібання магнітної застібки до речі. Застібка-блискавка 8, у свою чергу, з уже вшитим магнітним механізмом пристібається з обох сторін до замка-блискавки на самій речі. З одного боку механізм пристібається знизу, де стандартно розташовується повідець застібки на речах. З іншого боку - відповідно зверху, повідець знаходиться на застібці-блискавці, що з'єднує механізм з річчю. Магнітна застібка з застібкою-блискавкою підбирається таким чином, щоб розмір магнітної застібки та розмір ланок замка-блискавки 5 і 6 співпадали з розмірами вже існуючої застібкиблискавки на одягу або аксесуарі. Ланки 5, що розташовані з одного боку магнітної застібки приєднуються до ланок, які знаходяться на застібці-блискавці одягу чи аксесуарі з однієї сторони за допомогою вставляння нижньої ланки 5 у повідець 7, який тягнуть знизу вгору, при цьому кожна ланка 5 магнітної застібки фіксується між парою ланок з протилежної сторони застібки-блискавки, що на одежі чи аксесуарі. Приєднання ланок 6 магнітної застібки відбувається шляхом вставляння нижньої ланки 6 у повідець, який розташований на застібціблискавці, що на одежі чи аксесуарі, який тягнуть знизу вгору, при цьому кожна ланка 6 магнітної застібки фіксується між парою ланок з протилежної сторони застібки-блискавки, що на одягу чи аксесуарі. Роз'єднання стрічок 1 і 2 магнітної застібки відбувається під дією механічної 1 UA 84772 U 5 10 15 20 25 сили, тягти за кінці стрічок 1 і 2 згори вниз, що призводить до роз'єднання магнітів 3 і 4. З'єднання стрічок 1 і 2 відбувається шляхом приєднання магнітів 3 і 4 за рахунок сили магнітного тяжіння, що утримує магніти разом. Кількість магнітів з обох сторін повинна бути однаковим, розмір ідентичним. Розміри магнітів можуть змінюватися в залежності від необхідної сили тяжіння. Основним матеріалом для запропонованої корисної моделі можуть бути магніти, виконані з неодиму або фериту. Неодимові магніти знаходять широке своє практичне застосування, в силу високої залишкової намагніченості. Його магнітні властивості в 10 разів вище, ніж у звичайного магніту з фериту. Неодимові магніти мають більшу силу утримування при невеликому розмірі самого магніту, як наслідок, менш помітні на речах. Зовнішній вигляд виробу з неодимовим механізмом естетичніший, в порівнянні з феритовим. Крім того, неодим благотворно впливає на організм людини, використовується в лікувально-профілактичних цілях. Магнітний механізм на основі неодиму може бути рекомендований для одягу, взуття та аксесуарів класу "Люкс", а також для фірмових спортивних товарів. Феритові магніти характеризуються високою стійкістю до розмагнічування в поєднанні з доброю корозійну стійкістю. Незважаючи на низькі, в порівнянні з іншими класами, магнітні параметри, завдяки низькій вартості, ферити найбільш широко застосовуються в промисловості. Феритовий механізм універсальний, легкий, недорогий, рекомендуємо застосовувати для одягу взуття, аксесуарів класу "мас-маркет". Технічним результатом запропонованого способу є удосконалення та підвищення ефективності роботи магнітної застібки для одягу, взуття та аксесуарів, який досягається шляхом застосування магнітів як застібки-блискавки, що працює за принципом магнітного тяжіння, завдяки чому реалізується застібання одягу, взуття та аксесуарів за допомогою з'єднання між собою магнітів. Даний спосіб відповідає сучасним вимогам, зручний та швидкий у використанні, підходить до будь-якої речі на застібці, економічний, дає можливість тривалого використання для одягу, взуття та аксесуарів, поліпшує естетичний вигляд речі. Застосування заявленої магнітної застібки для одягу, взуття та аксесуарів дозволяє суттєво підвищити надійність та ефективність процесу застібання речей. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Магнітна застібка для одягу, взуття та аксесуарів, яка складається з пари стрічок з вшитими в них магнітами, яка відрізняється тим, що елементи зчеплення стрічок застібки - магніти, які працюють за принципом магнітного тяжіння, виконані з неодиму або фериту, розмішують на стрічках в лінійний ряд та з'єднують між собою попарно і по черзі як зверху вниз, так і знизу вгору. 2. Магнітна застібка за п. 1, яка відрізняється тим, що для зручності використання магнітної застібки додатково до традиційної застібки-блискавки з обох сторін пришивають стрічку, на яку попарно викладають магніти. 2 UA 84772 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
