Спосіб забезпечення неперервного широкоформатного друку за допомогою струменевого друкувального пристрою

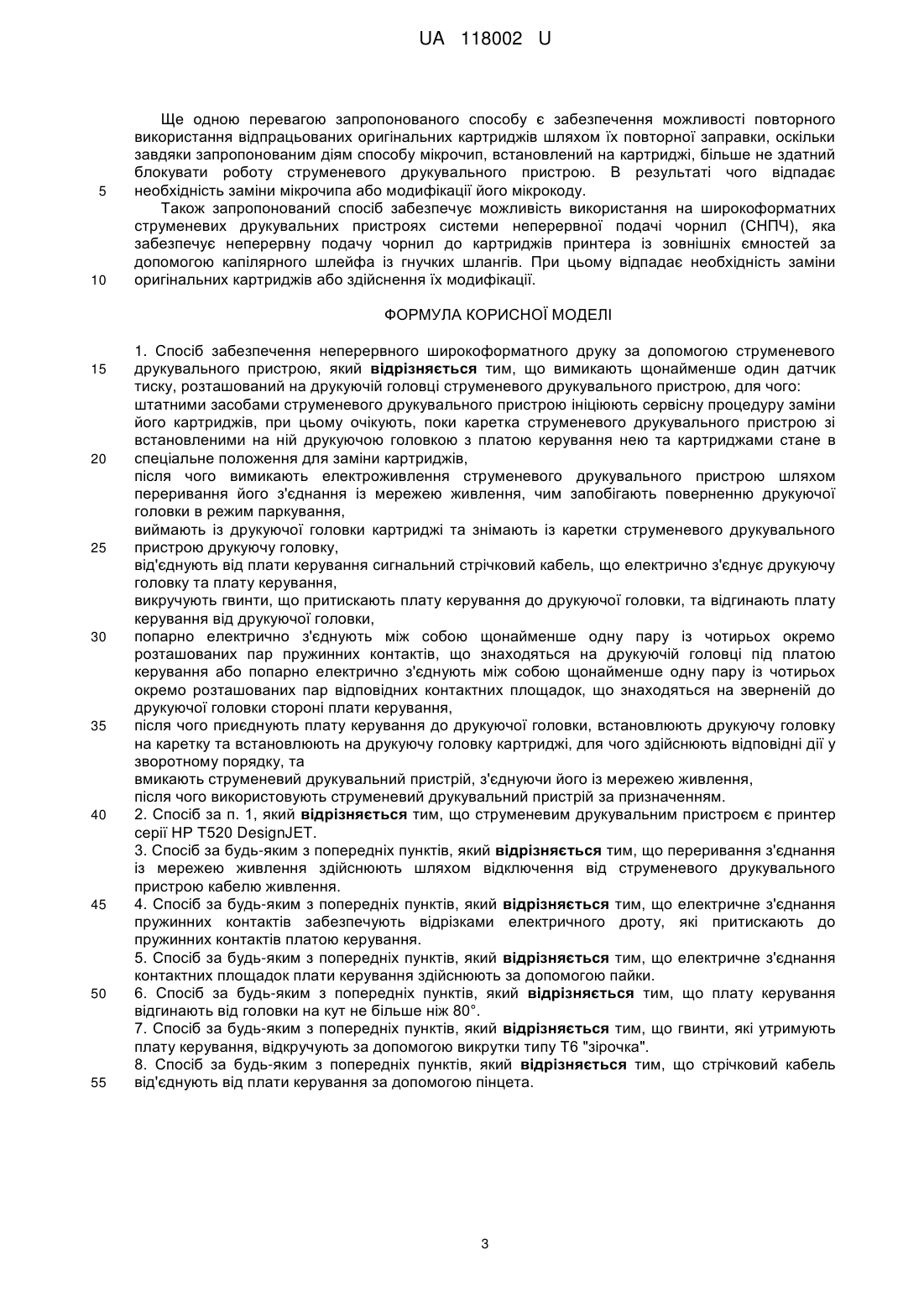

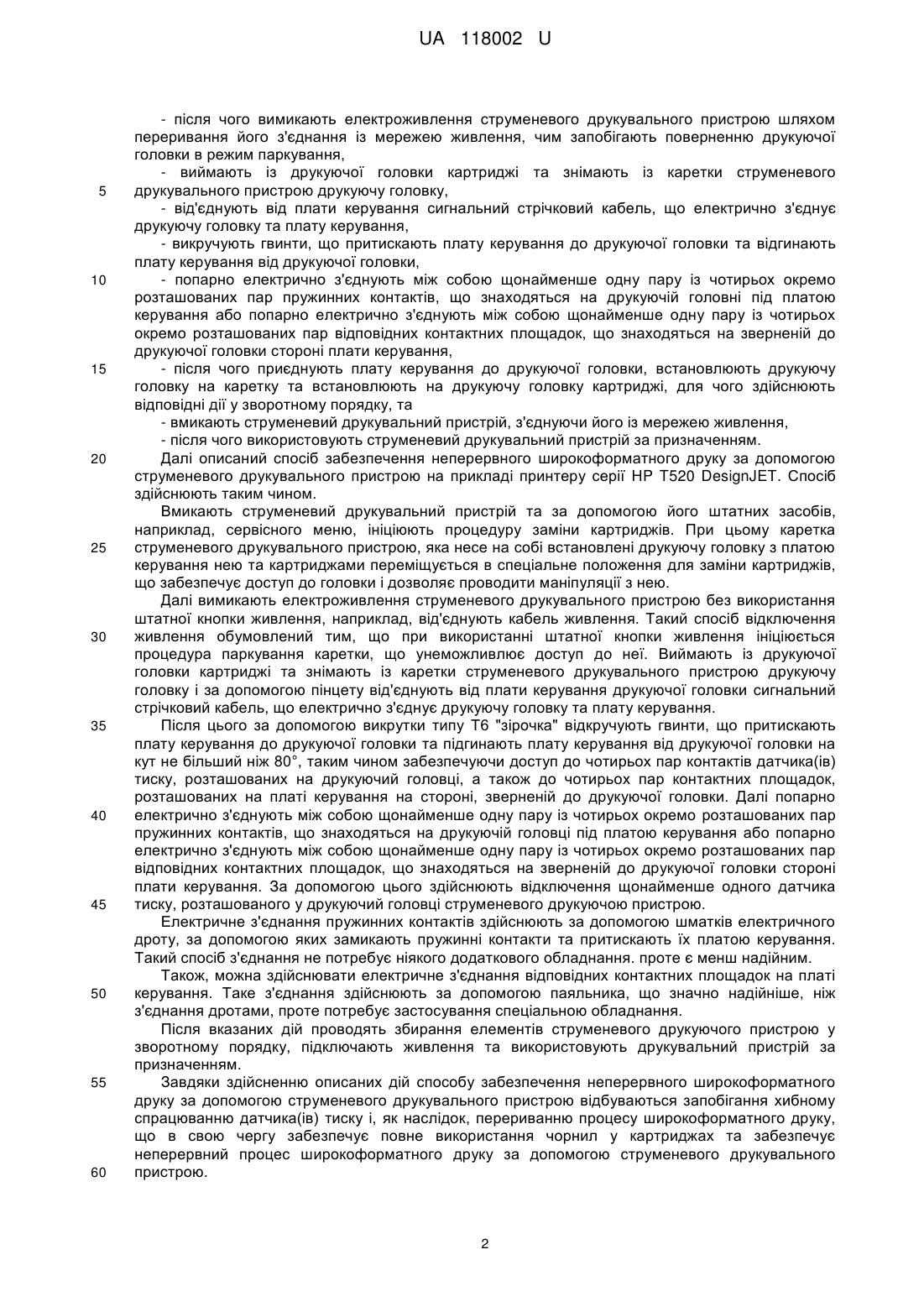

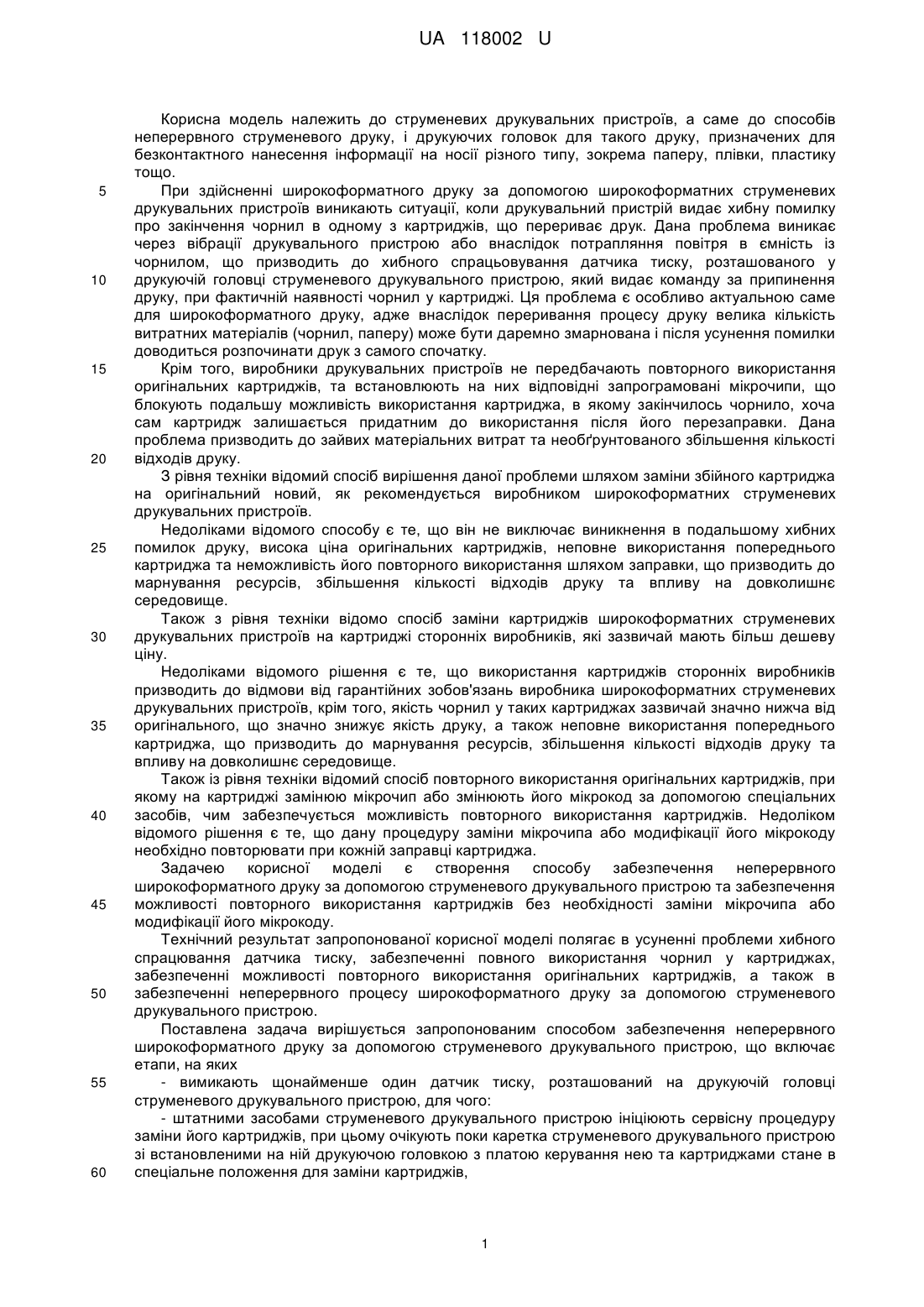

Реферат: Спосіб забезпечення неперервного широкоформатного друку за допомогою струменевого друкувального пристрою, причому вимикають щонайменше один датчик тиску, розташований на друкуючій головці струменевого друкувального пристрою, для чого: штатними засобами струменевого друкувального пристрою ініціюють сервісну процедуру заміни його картриджів, при цьому очікують, поки каретка струменевого друкувального пристрою зі встановленими на ній друкуючою головкою з платою керування нею та картриджами стане в спеціальне положення для заміни картриджів, після чого вимикають електроживлення струменевого друкувального пристрою шляхом переривання його з'єднання із мережею живлення, чим запобігають поверненню друкуючої головки в режим паркування, виймають із друкуючої головки картриджі та знімають із каретки струменевого друкувального пристрою друкуючу головку, від'єднують від плати керування сигнальний стрічковий кабель, що електрично з'єднує друкуючу головку та плату керування, викручують гвинти, що притискають плату керування до друкуючої головки та відгинають плату керування від друкуючої головки, попарно електрично з'єднують між собою щонайменше одну пару із чотирьох окремо розташованих пар пружинних контактів, що знаходяться на друкуючій головці під платою керування або попарно електрично з'єднують між собою щонайменше одну пару із чотирьох окремо розташованих пар відповідних контактних площадок, що знаходяться на зверненій до друкуючої головки стороні плати керування, після чого приєднують плату керування до друкуючої головки, встановлюють друкуючу головку на каретку та встановлюють на друкуючу головку картриджі, для чого здійснюють відповідні дії у зворотному порядку, та вмикають струменевий друкувальний пристрій, з'єднуючи його із мережею живлення, після чого використовують струменевий друкувальний пристрій за призначенням. UA 118002 U (54) СПОСІБ ЗАБЕЗПЕЧЕННЯ НЕПЕРЕРВНОГО ШИРОКОФОРМАТНОГО ДРУКУ ЗА ДОПОМОГОЮ СТРУМЕНЕВОГО ДРУКУВАЛЬНОГО ПРИСТРОЮ UA 118002 U UA 118002 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до струменевих друкувальних пристроїв, а саме до способів неперервного струменевого друку, і друкуючих головок для такого друку, призначених для безконтактного нанесення інформації на носії різного типу, зокрема паперу, плівки, пластику тощо. При здійсненні широкоформатного друку за допомогою широкоформатних струменевих друкувальних пристроїв виникають ситуації, коли друкувальний пристрій видає хибну помилку про закінчення чорнил в одному з картриджів, що перериває друк. Дана проблема виникає через вібрації друкувального пристрою або внаслідок потрапляння повітря в ємність із чорнилом, що призводить до хибного спрацьовування датчика тиску, розташованого у друкуючій головці струменевого друкувального пристрою, який видає команду за припинення друку, при фактичній наявності чорнил у картриджі. Ця проблема є особливо актуальною саме для широкоформатного друку, адже внаслідок переривання процесу друку велика кількість витратних матеріалів (чорнил, паперу) може бути даремно змарнована і після усунення помилки доводиться розпочинати друк з самого спочатку. Крім того, виробники друкувальних пристроїв не передбачають повторного використання оригінальних картриджів, та встановлюють на них відповідні запрограмовані мікрочипи, що блокують подальшу можливість використання картриджа, в якому закінчилось чорнило, хоча сам картридж залишається придатним до використання після його перезаправки. Дана проблема призводить до зайвих матеріальних витрат та необґрунтованого збільшення кількості відходів друку. З рівня техніки відомий спосіб вирішення даної проблеми шляхом заміни збійного картриджа на оригінальний новий, як рекомендується виробником широкоформатних струменевих друкувальних пристроїв. Недоліками відомого способу є те, що він не виключає виникнення в подальшому хибних помилок друку, висока ціна оригінальних картриджів, неповне використання попереднього картриджа та неможливість його повторного використання шляхом заправки, що призводить до марнування ресурсів, збільшення кількості відходів друку та впливу на довколишнє середовище. Також з рівня техніки відомо спосіб заміни картриджів широкоформатних струменевих друкувальних пристроїв на картриджі сторонніх виробників, які зазвичай мають більш дешеву ціну. Недоліками відомого рішення є те, що використання картриджів сторонніх виробників призводить до відмови від гарантійних зобов'язань виробника широкоформатних струменевих друкувальних пристроїв, крім того, якість чорнил у таких картриджах зазвичай значно нижча від оригінального, що значно знижує якість друку, а також неповне використання попереднього картриджа, що призводить до марнування ресурсів, збільшення кількості відходів друку та впливу на довколишнє середовище. Також із рівня техніки відомий спосіб повторного використання оригінальних картриджів, при якому на картриджі замінюю мікрочип або змінюють його мікрокод за допомогою спеціальних засобів, чим забезпечується можливість повторного використання картриджів. Недоліком відомого рішення є те, що дану процедуру заміни мікрочипа або модифікації його мікрокоду необхідно повторювати при кожній заправці картриджа. Задачею корисної моделі є створення способу забезпечення неперервного широкоформатного друку за допомогою струменевого друкувального пристрою та забезпечення можливості повторного використання картриджів без необхідності заміни мікрочипа або модифікації його мікрокоду. Технічний результат запропонованої корисної моделі полягає в усуненні проблеми хибного спрацювання датчика тиску, забезпеченні повного використання чорнил у картриджах, забезпеченні можливості повторного використання оригінальних картриджів, а також в забезпеченні неперервного процесу широкоформатного друку за допомогою струменевого друкувального пристрою. Поставлена задача вирішується запропонованим способом забезпечення неперервного широкоформатного друку за допомогою струменевого друкувального пристрою, що включає етапи, на яких - вимикають щонайменше один датчик тиску, розташований на друкуючій головці струменевого друкувального пристрою, для чого: - штатними засобами струменевого друкувального пристрою ініціюють сервісну процедуру заміни його картриджів, при цьому очікують поки каретка струменевого друкувального пристрою зі встановленими на ній друкуючою головкою з платою керування нею та картриджами стане в спеціальне положення для заміни картриджів, 1 UA 118002 U 5 10 15 20 25 30 35 40 45 50 55 60 - після чого вимикають електроживлення струменевого друкувального пристрою шляхом переривання його з'єднання із мережею живлення, чим запобігають поверненню друкуючої головки в режим паркування, - виймають із друкуючої головки картриджі та знімають із каретки струменевого друкувального пристрою друкуючу головку, - від'єднують від плати керування сигнальний стрічковий кабель, що електрично з'єднує друкуючу головку та плату керування, - викручують гвинти, що притискають плату керування до друкуючої головки та відгинають плату керування від друкуючої головки, - попарно електрично з'єднують між собою щонайменше одну пару із чотирьох окремо розташованих пар пружинних контактів, що знаходяться на друкуючій головні під платою керування або попарно електрично з'єднують між собою щонайменше одну пару із чотирьох окремо розташованих пар відповідних контактних площадок, що знаходяться на зверненій до друкуючої головки стороні плати керування, - після чого приєднують плату керування до друкуючої головки, встановлюють друкуючу головку на каретку та встановлюють на друкуючу головку картриджі, для чого здійснюють відповідні дії у зворотному порядку, та - вмикають струменевий друкувальний пристрій, з'єднуючи його із мережею живлення, - після чого використовують струменевий друкувальний пристрій за призначенням. Далі описаний спосіб забезпечення неперервного широкоформатного друку за допомогою струменевого друкувального пристрою на прикладі принтеру серії HP T520 DesignJET. Спосіб здійснюють таким чином. Вмикають струменевий друкувальний пристрій та за допомогою його штатних засобів, наприклад, сервісного меню, ініціюють процедуру заміни картриджів. При цьому каретка струменевого друкувального пристрою, яка несе на собі встановлені друкуючу головку з платою керування нею та картриджами переміщується в спеціальне положення для заміни картриджів, що забезпечує доступ до головки і дозволяє проводити маніпуляції з нею. Далі вимикають електроживлення струменевого друкувального пристрою без використання штатної кнопки живлення, наприклад, від'єднують кабель живлення. Такий спосіб відключення живлення обумовлений тим, що при використанні штатної кнопки живлення ініціюється процедура паркування каретки, що унеможливлює доступ до неї. Виймають із друкуючої головки картриджі та знімають із каретки струменевого друкувального пристрою друкуючу головку і за допомогою пінцету від'єднують від плати керування друкуючої головки сигнальний стрічковий кабель, що електрично з'єднує друкуючу головку та плату керування. Після цього за допомогою викрутки типу Т6 "зірочка" відкручують гвинти, що притискають плату керування до друкуючої головки та підгинають плату керування від друкуючої головки на кут не більший ніж 80°, таким чином забезпечуючи доступ до чотирьох пар контактів датчика(ів) тиску, розташованих на друкуючий головці, а також до чотирьох пар контактних площадок, розташованих на платі керування на стороні, зверненій до друкуючої головки. Далі попарно електрично з'єднують між собою щонайменше одну пару із чотирьох окремо розташованих пар пружинних контактів, що знаходяться на друкуючій головці під платою керування або попарно електрично з'єднують між собою щонайменше одну пару із чотирьох окремо розташованих пар відповідних контактних площадок, що знаходяться на зверненій до друкуючої головки стороні плати керування. За допомогою цього здійснюють відключення щонайменше одного датчика тиску, розташованого у друкуючий головці струменевого друкуючою пристрою. Електричне з'єднання пружинних контактів здійснюють за допомогою шматків електричного дроту, за допомогою яких замикають пружинні контакти та притискають їх платою керування. Такий спосіб з'єднання не потребує ніякого додаткового обладнання. проте є менш надійним. Також, можна здійснювати електричне з'єднання відповідних контактних площадок на платі керування. Таке з'єднання здійснюють за допомогою паяльника, що значно надійніше, ніж з'єднання дротами, проте потребує застосування спеціальною обладнання. Після вказаних дій проводять збирання елементів струменевого друкуючого пристрою у зворотному порядку, підключають живлення та використовують друкувальний пристрій за призначенням. Завдяки здійсненню описаних дій способу забезпечення неперервного широкоформатного друку за допомогою струменевого друкувального пристрою відбуваються запобігання хибному спрацюванню датчика(ів) тиску і, як наслідок, перериванню процесу широкоформатного друку, що в свою чергу забезпечує повне використання чорнил у картриджах та забезпечує неперервний процес широкоформатного друку за допомогою струменевого друкувального пристрою. 2 UA 118002 U 5 10 Ще одною перевагою запропонованого способу є забезпечення можливості повторного використання відпрацьованих оригінальних картриджів шляхом їх повторної заправки, оскільки завдяки запропонованим діям способу мікрочип, встановлений на картриджі, більше не здатний блокувати роботу струменевого друкувального пристрою. В результаті чого відпадає необхідність заміни мікрочипа або модифікації його мікрокоду. Також запропонований спосіб забезпечує можливість використання на широкоформатних струменевих друкувальних пристроях системи неперервної подачі чорнил (СНПЧ), яка забезпечує неперервну подачу чорнил до картриджів принтера із зовнішніх ємностей за допомогою капілярного шлейфа із гнучких шлангів. При цьому відпадає необхідність заміни оригінальних картриджів або здійснення їх модифікації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 45 50 55 1. Спосіб забезпечення неперервного широкоформатного друку за допомогою струменевого друкувального пристрою, який відрізняється тим, що вимикають щонайменше один датчик тиску, розташований на друкуючій головці струменевого друкувального пристрою, для чого: штатними засобами струменевого друкувального пристрою ініціюють сервісну процедуру заміни його картриджів, при цьому очікують, поки каретка струменевого друкувального пристрою зі встановленими на ній друкуючою головкою з платою керування нею та картриджами стане в спеціальне положення для заміни картриджів, після чого вимикають електроживлення струменевого друкувального пристрою шляхом переривання його з'єднання із мережею живлення, чим запобігають поверненню друкуючої головки в режим паркування, виймають із друкуючої головки картриджі та знімають із каретки струменевого друкувального пристрою друкуючу головку, від'єднують від плати керування сигнальний стрічковий кабель, що електрично з'єднує друкуючу головку та плату керування, викручують гвинти, що притискають плату керування до друкуючої головки, та відгинають плату керування від друкуючої головки, попарно електрично з'єднують між собою щонайменше одну пару із чотирьох окремо розташованих пар пружинних контактів, що знаходяться на друкуючій головці під платою керування або попарно електрично з'єднують між собою щонайменше одну пару із чотирьох окремо розташованих пар відповідних контактних площадок, що знаходяться на зверненій до друкуючої головки стороні плати керування, після чого приєднують плату керування до друкуючої головки, встановлюють друкуючу головку на каретку та встановлюють на друкуючу головку картриджі, для чого здійснюють відповідні дії у зворотному порядку, та вмикають струменевий друкувальний пристрій, з'єднуючи його із мережею живлення, після чого використовують струменевий друкувальний пристрій за призначенням. 2. Спосіб за п. 1, який відрізняється тим, що струменевим друкувальним пристроєм є принтер серії HP T520 DesignJET. 3. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що переривання з'єднання із мережею живлення здійснюють шляхом відключення від струменевого друкувального пристрою кабелю живлення. 4. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що електричне з'єднання пружинних контактів забезпечують відрізками електричного дроту, які притискають до пружинних контактів платою керування. 5. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що електричне з'єднання контактних площадок плати керування здійснюють за допомогою пайки. 6. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що плату керування відгинають від головки на кут не більше ніж 80°. 7. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що гвинти, які утримують плату керування, відкручують за допомогою викрутки типу Т6 "зірочка". 8. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що стрічковий кабель від'єднують від плати керування за допомогою пінцета. 3 UA 118002 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
