Вітроенергетична турбіна
Номер патенту: 122293
Опубліковано: 26.12.2017
Формула / Реферат

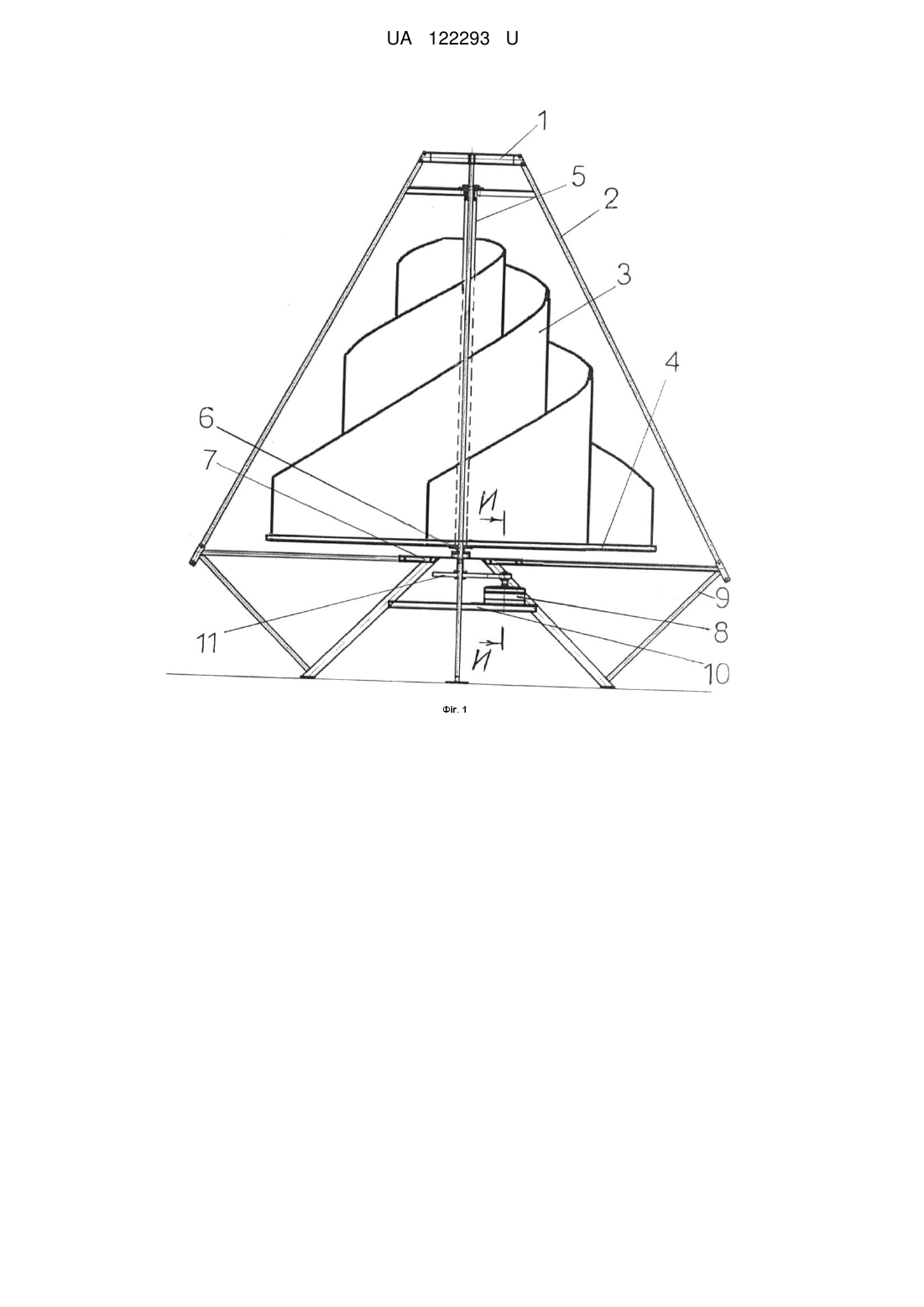

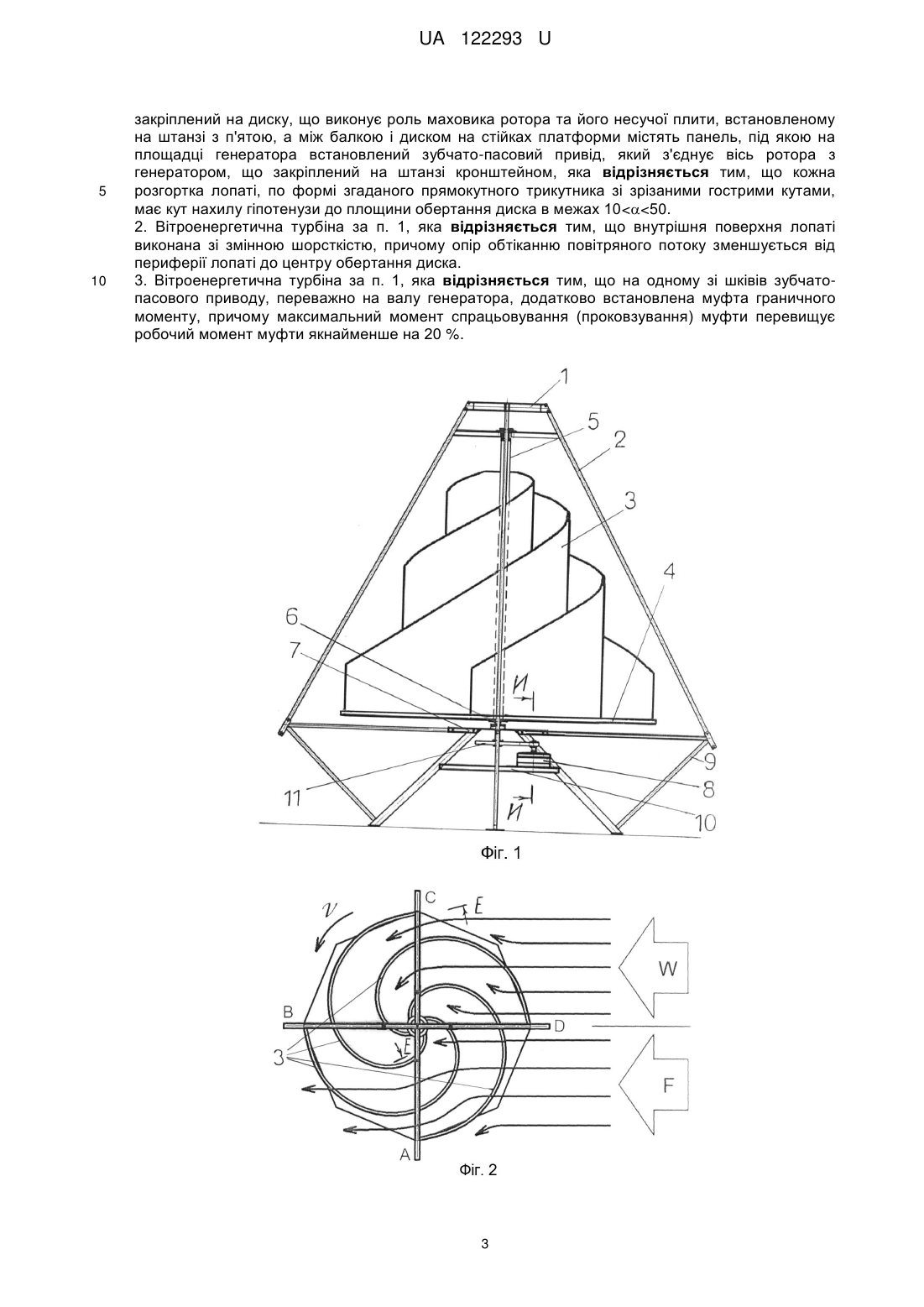

1. Вітроенергетична турбіна з вертикальною віссю обертання, що містить порожнинний конічний ротор, направлений вершиною вгору та розміщений на штанзі; лопаті, що мають у площині, перпендикулярній осі обертання ротора, евольвентну форму та закріплені на осі ротора, привід, зв'язаний з ротором, порожнинний конічний ротор виконаний у вигляді зрізаного конуса та розміщений на штанзі у центрі жорсткого каркаса, що має форму піраміди, до верхньої частини якої за допомогою хрестовини приєднана вісь ротора з каркасом, опори каркаса в нижній частині з'єднані між собою балками, лопаті виконані у вигляді зрізаного у розгортці по гострих кутах прямокутного трикутника, який вигнутий по евольвенті та по горизонталі додатково закріплений на диску, що виконує роль маховика ротора та його несучої плити, встановленому на штанзі з п'ятою, а між балкою і диском на стійках платформи містять панель, під якою на площадці генератора встановлений зубчато-пасовий привід, який з'єднує вісь ротора з генератором, що закріплений на штанзі кронштейном, яка відрізняється тим, що кожна розгортка лопаті, по формі згаданого прямокутного трикутника зі зрізаними гострими кутами, має кут нахилу гіпотенузи до площини обертання диска в межах 10<a<50.

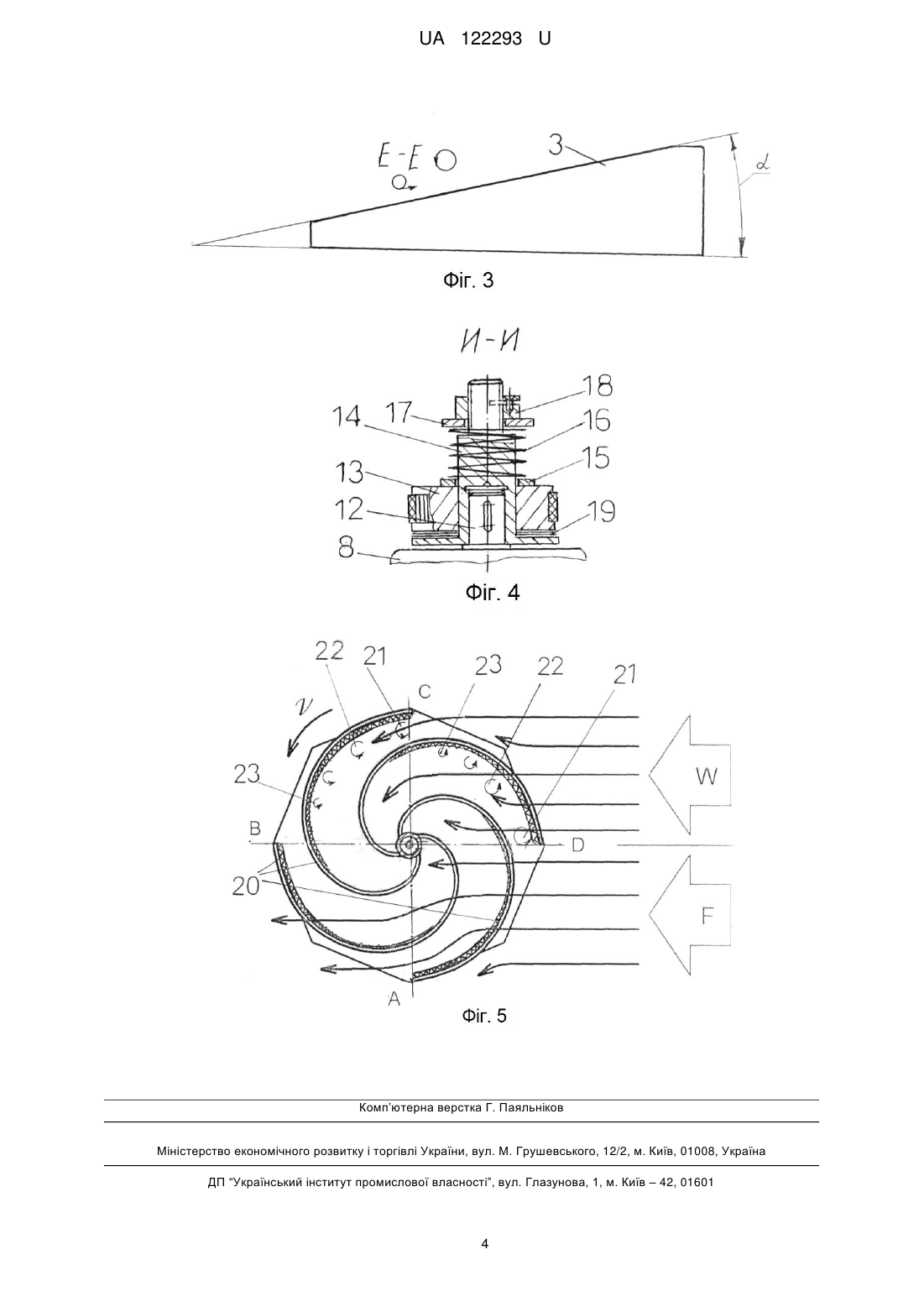

2. Вітроенергетична турбіна за п. 1, яка відрізняється тим, що внутрішня поверхня лопаті виконана зі змінною шорсткістю, причому опір обтіканню повітряного потоку зменшується від периферії лопаті до центру обертання диска.
3. Вітроенергетична турбіна за п. 1, яка відрізняється тим, що на одному зі шківів зубчато-пасового приводу, переважно на валу генератора, додатково встановлена муфта граничного моменту, причому максимальний момент спрацьовування (проковзування) муфти перевищує робочий момент муфти якнайменше на 20 %.
Текст

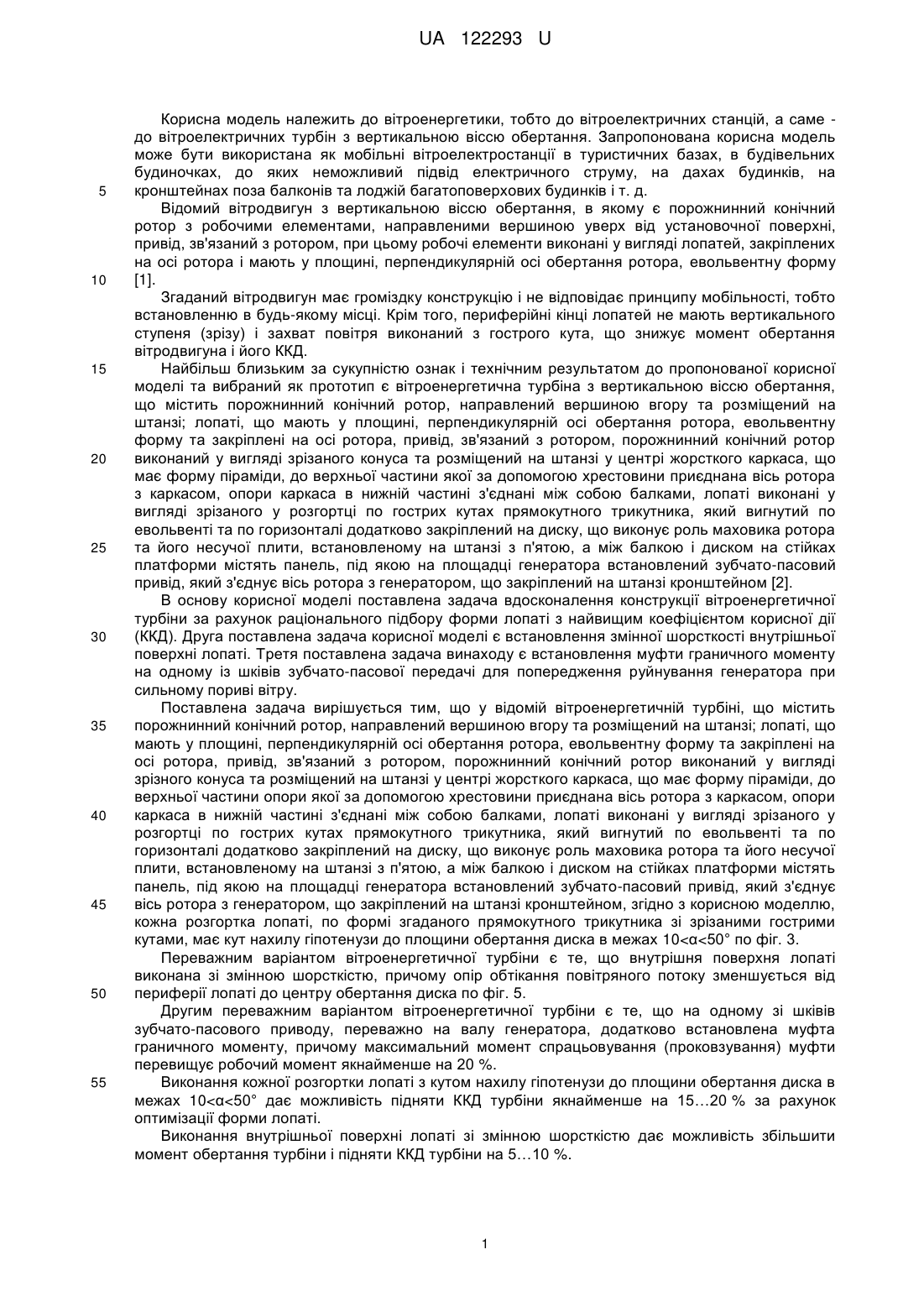

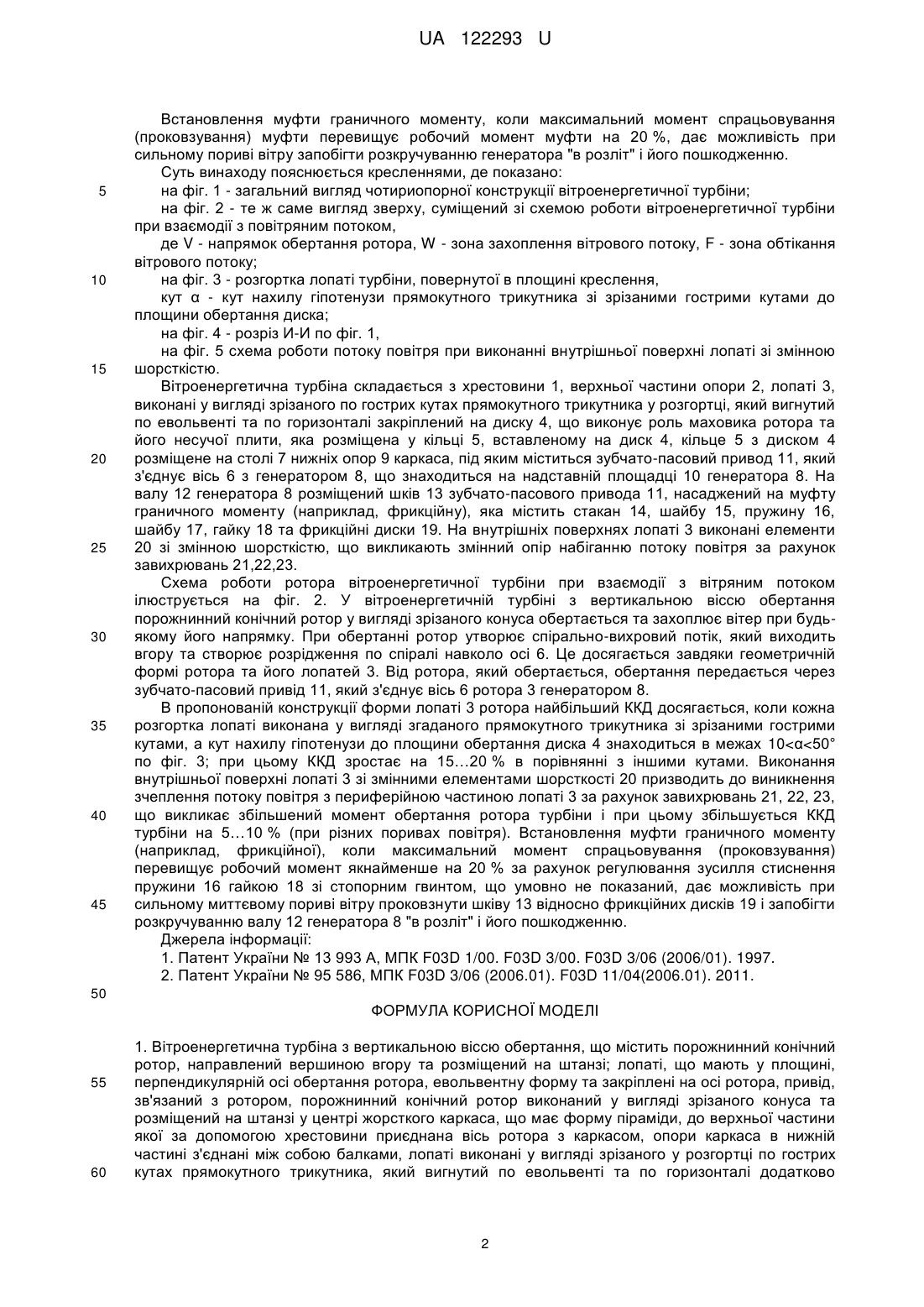

Реферат: Вітроенергетична турбіна з вертикальною віссю обертання містить порожнинний конічний ротор, направлений вершиною вгору та розміщений на штанзі; лопаті, що мають у площині, перпендикулярній осі обертання ротора, евольвентну форму та закріплені на осі ротора, привід, зв'язаний з ротором. Порожнинний конічний ротор виконаний у вигляді зрізаного конуса та розміщений на штанзі у центрі жорсткого каркаса, що має форму піраміди, до верхньої частини якої за допомогою хрестовини приєднана вісь ротора з каркасом, опори каркаса в нижній частині з'єднані між собою балками. Лопаті виконані у вигляді зрізаного у розгортці по гострих кутах прямокутного трикутника, який вигнутий по евольвенті та по горизонталі додатково закріплений на диску, що виконує роль маховика ротора та його несучої плити, встановленому на штанзі з п'ятою. Між балкою і диском на стійках платформи містять панель, під якою на площадці генератора встановлений зубчато-пасовий привід, який з'єднує вісь ротора з генератором, що закріплений на штанзі кронштейном. Кожна розгортка лопаті, по формі згаданого прямокутного трикутника зі зрізаними гострими кутами, має кут нахилу гіпотенузи до площини обертання диска в межах 10
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F03D 13/20, F03D 3/06, F03D 9/25
Мітки: вітроенергетична, турбіна
