Турбіна

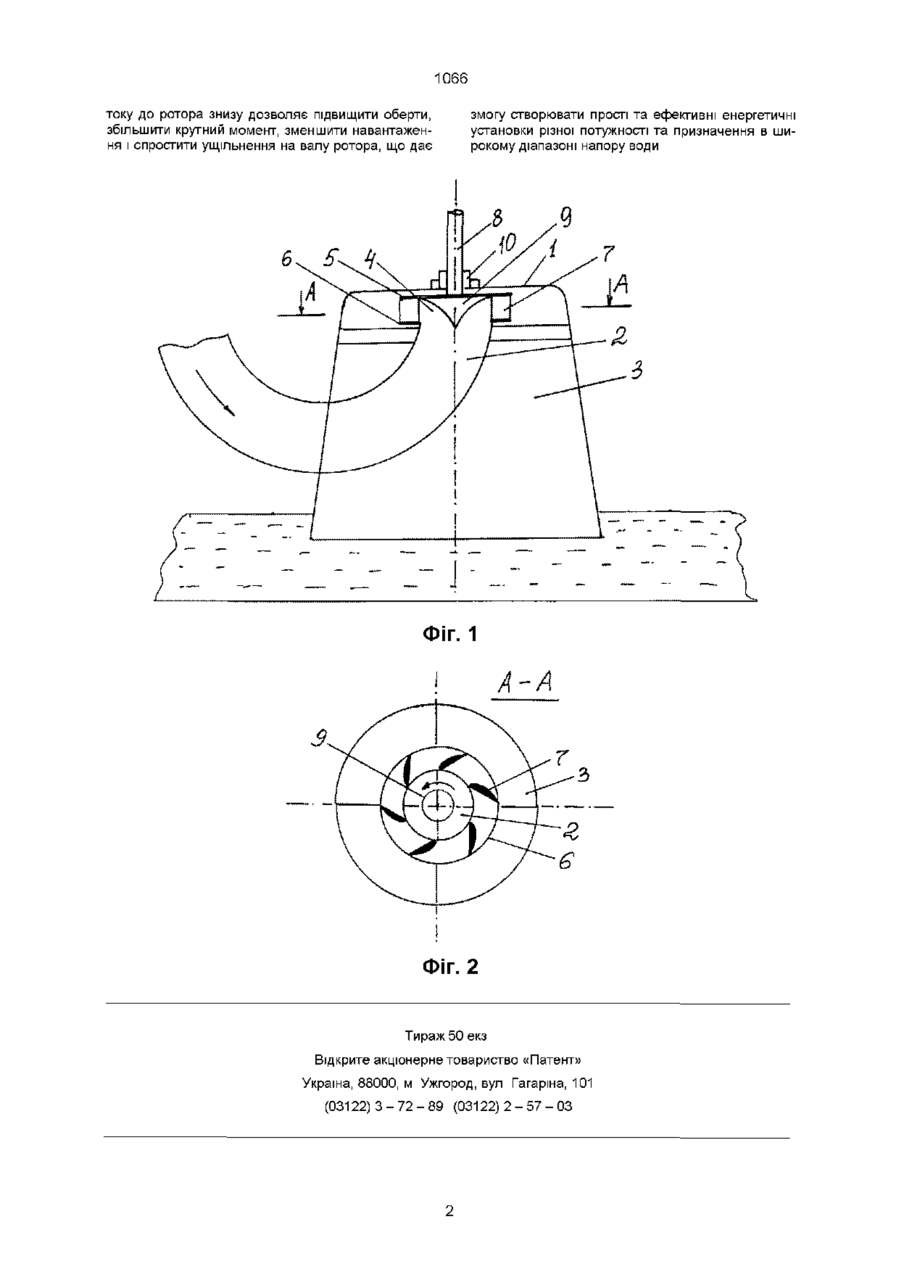

Турбіна, що містить статор із вхідним центральним отвором, ротор у вигляді двох ободів, між якими закріплені лопаті, вал та обтічник з'єднані з одним із ободів, яка відрізняється тим, що в статор введена відсмоктувальна труба, встановлена в зоні виходу потоку із ротора, і лопаті мають криловий профіль, носок якого, відносно дотичної, відхилений всередину ротора, потік на який підводиться знизу Винахід відноситься до галузі енергетичного машинобудування, стосується установок для отримання корисної енергії від середовища, що протікає переважно водяного і може бути використаний в гідроенергетичних установках різної потужності і призначення В умовах енергетичної залежності для посилення економічних позицій промислових та сільськогосподарських підприємств необхідно широко використовувати енергозберігаючі технології та нетрадиційні джерела енергії Для використання енергії води в руслових та низьконапорних МІНІГІДроелектростанціях використовують різнобічні конструкції гідротурбін, переважно традиційні ШВИДКОХІДНІ - пропелерні Великі перспективи за радіально-вісьовими реактивними турбінами, переваги яких вагомі - простота конструкції та зручність розташування електрогенератора Найбільш близькою по технічній суті та сукупності признаків являється турбіна (див И П Денисов Основы использования водной энергии М «Энергия» 1964 г с 42), яка складається із статора з вхідним центральним отвором, ротора у вигляді двох ободів, між якими закріплені лопаті, валу та обтічника, з'єднаних з одним із ободів Недоліком такого пристрою є порівняно низькі коефіцієнт використання енергії потоку та отвором, ротор у вигляді двох ободів між якими закріплені лопаті, вал та обтічник з'єднані з одним із ободів, згідно винаходу в статор введена відсмоктувальна труба, встановлена в зоні виходу потоку із ротора і лопаті мають криловий профіль, носок якого, відносно дотичної, відхилений всередину ротора, потік на який підводиться знизу Введенням в статор відсмоктувальної труби, встановленої в зоні виходу потоку із ротора, використання крилових лопатей та підведення потоку знизу ротора досягається можливість підвищити оберти, збільшити крутний момент і зменшити ВІСЬОВІ навантаження на валу ротора, що дає змогу зменшувати ЛІНІЙНІ розміри турбіни для отримання необхідної потужності На фіг 1 зображена схема турбіни в вертикальні площині, на фіг 2 поперечний перетин А-А турбіни на фіг 1 Турбіна має (фіг 1, 2) статор 1, який містить вхідний центральний отвір 2 та відсмоктувальну трубу 3, ротор 4, який складається із ободів 5, 6, між якими закріплені лопаті 7, вал 8 та обтічник 9, з'єднані з ободом 5 і опору 10 обертання валу 8 Працює турбіна наступним чином Потік води через вхідний центральний отвір 2 поступає всередину ротора 4, де при взаємодії з обтічником 9 змінює напрямок і направляється на лопаті 7 Надлишковий тиск всередині та розрідження зовні ротора 4, що створюється відсмоктувальною трубою 3, при взаємодії з лопатями 7 створює аеродинамічну силу, складова якої через обід 5 утворює крутний момент на валу 8 Надлишковий тиск всередині ротора 4 зменшує ВІСЬОВІ навантаження на опору обертання 10 валу 8 Введення в статор відсмоктувальної труби, використання крилових лопатей та підведення по ШВИДКОХІДНІСТЬ В основу винаходу поставлена задача створення турбіни, в якій за рахунок введення відсмоктувальної труби, зміни профілю лопатей та напрямку підведення потоку досягається можливість збільшити оберти та крутний момент на валу ротора і зменшити ВІСЬОВІ навантаження на опору обертання Поставлена задача вирішується тим, що в турбіні, що містить статор із вхідним центральним ю (О (О о 1066 току до ротора знизу дозволяє підвищити оберти, збільшити крутний момент, зменшити навантаження і спростити ущільнення на валу ротора, що дає змогу створювати прості та ефективні енергетичні установки різної потужності та призначення в широкому діапазоні напору води ФІГ. 1 Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
