Закупорювальний пристрій для пляшки

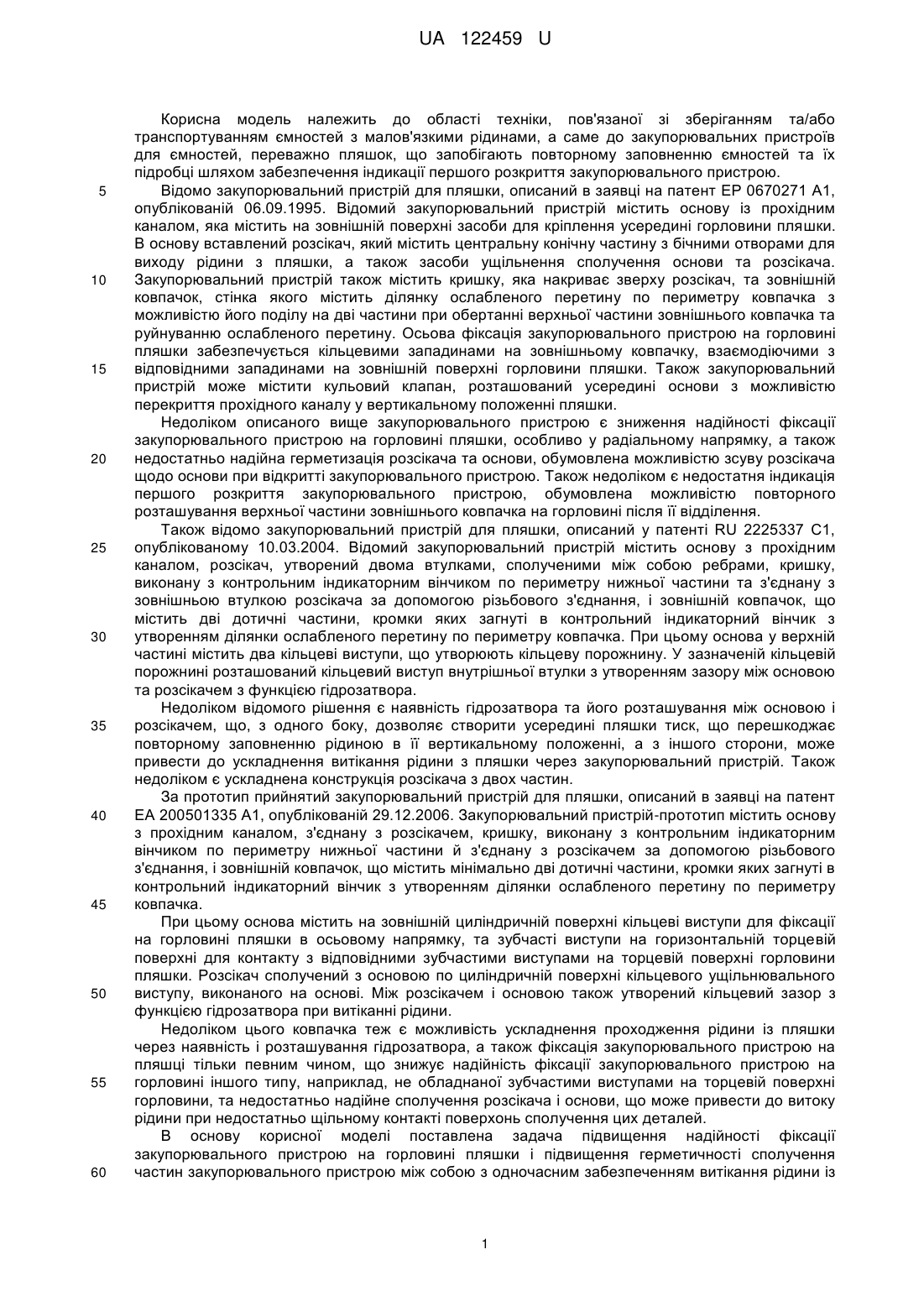

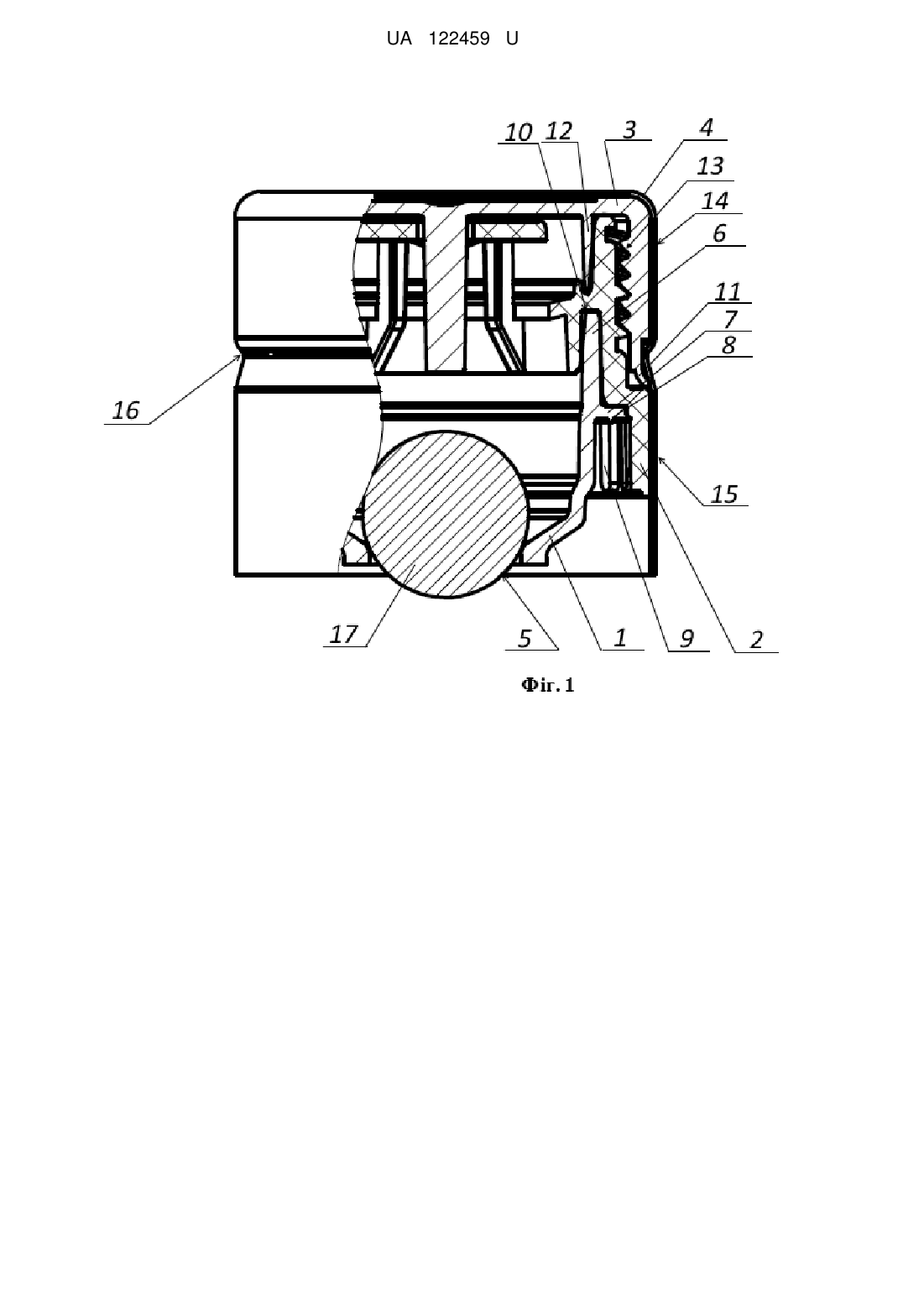

Реферат: Закупорювальний пристрій для пляшки містить основу з прохідним каналом, з'єднану з розсікачем, кришку, виконану з контрольним індикаторним вінчиком по периметру нижньої частини та з'єднану з розсікачем за допомогою різьбового з’єднання, та зовнішній ковпачок, який містить мінімально дві частини, кромки яких загнуті у контрольний індикаторний вінчик. При цьому розсікач виконаний з ребрами по периметру внутрішньої поверхні нижньої частини для взаємодії з відповідними ребрами на горловині пляшки для фіксації у радіальному напрямку, при цьому розсікач містить внутрішній кільцевий паз, у якому розташований кільцевий виступ основи з утворенням лабіринтного ущільнення. UA 122459 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ ДЛЯ ПЛЯШКИ UA 122459 U UA 122459 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області техніки, пов'язаної зі зберіганням та/або транспортуванням ємностей з малов'язкими рідинами, а саме до закупорювальних пристроїв для ємностей, переважно пляшок, що запобігають повторному заповненню ємностей та їх підробці шляхом забезпечення індикації першого розкриття закупорювального пристрою. Відомо закупорювальний пристрій для пляшки, описаний в заявці на патент EP 0670271 A1, опублікованій 06.09.1995. Відомий закупорювальний пристрій містить основу із прохідним каналом, яка містить на зовнішній поверхні засоби для кріплення усередині горловини пляшки. В основу вставлений розсікач, який містить центральну конічну частину з бічними отворами для виходу рідини з пляшки, а також засоби ущільнення сполучення основи та розсікача. Закупорювальний пристрій також містить кришку, яка накриває зверху розсікач, та зовнішній ковпачок, стінка якого містить ділянку ослабленого перетину по периметру ковпачка з можливістю його поділу на дві частини при обертанні верхньої частини зовнішнього ковпачка та руйнуванню ослабленого перетину. Осьова фіксація закупорювального пристрою на горловині пляшки забезпечується кільцевими западинами на зовнішньому ковпачку, взаємодіючими з відповідними западинами на зовнішній поверхні горловини пляшки. Також закупорювальний пристрій може містити кульовий клапан, розташований усередині основи з можливістю перекриття прохідного каналу у вертикальному положенні пляшки. Недоліком описаного вище закупорювального пристрою є зниження надійності фіксації закупорювального пристрою на горловині пляшки, особливо у радіальному напрямку, а також недостатньо надійна герметизація розсікача та основи, обумовлена можливістю зсуву розсікача щодо основи при відкритті закупорювального пристрою. Також недоліком є недостатня індикація першого розкриття закупорювального пристрою, обумовлена можливістю повторного розташування верхньої частини зовнішнього ковпачка на горловині після її відділення. Також відомо закупорювальний пристрій для пляшки, описаний у патенті RU 2225337 C1, опублікованому 10.03.2004. Відомий закупорювальний пристрій містить основу з прохідним каналом, розсікач, утворений двома втулками, сполученими між собою ребрами, кришку, виконану з контрольним індикаторним вінчиком по периметру нижньої частини та з'єднану з зовнішньою втулкою розсікача за допомогою різьбового з'єднання, і зовнішній ковпачок, що містить дві дотичні частини, кромки яких загнуті в контрольний індикаторний вінчик з утворенням ділянки ослабленого перетину по периметру ковпачка. При цьому основа у верхній частині містить два кільцеві виступи, що утворюють кільцеву порожнину. У зазначеній кільцевій порожнині розташований кільцевий виступ внутрішньої втулки з утворенням зазору між основою та розсікачем з функцією гідрозатвора. Недоліком відомого рішення є наявність гідрозатвора та його розташування між основою і розсікачем, що, з одного боку, дозволяє створити усередині пляшки тиск, що перешкоджає повторному заповненню рідиною в її вертикальному положенні, а з іншого сторони, може привести до ускладнення витікання рідини з пляшки через закупорювальний пристрій. Також недоліком є ускладнена конструкція розсікача з двох частин. За прототип прийнятий закупорювальний пристрій для пляшки, описаний в заявці на патент EA 200501335 A1, опублікованій 29.12.2006. Закупорювальний пристрій-прототип містить основу з прохідним каналом, з'єднану з розсікачем, кришку, виконану з контрольним індикаторним вінчиком по периметру нижньої частини й з'єднану з розсікачем за допомогою різьбового з'єднання, і зовнішній ковпачок, що містить мінімально дві дотичні частини, кромки яких загнуті в контрольний індикаторний вінчик з утворенням ділянки ослабленого перетину по периметру ковпачка. При цьому основа містить на зовнішній циліндричній поверхні кільцеві виступи для фіксації на горловині пляшки в осьовому напрямку, та зубчасті виступи на горизонтальній торцевій поверхні для контакту з відповідними зубчастими виступами на торцевій поверхні горловини пляшки. Розсікач сполучений з основою по циліндричній поверхні кільцевого ущільнювального виступу, виконаного на основі. Між розсікачем і основою також утворений кільцевий зазор з функцією гідрозатвора при витіканні рідини. Недоліком цього ковпачка теж є можливість ускладнення проходження рідини із пляшки через наявність і розташування гідрозатвора, а також фіксація закупорювального пристрою на пляшці тільки певним чином, що знижує надійність фіксації закупорювального пристрою на горловині іншого типу, наприклад, не обладнаної зубчастими виступами на торцевій поверхні горловини, та недостатньо надійне сполучення розсікача і основи, що може привести до витоку рідини при недостатньо щільному контакті поверхонь сполучення цих деталей. В основу корисної моделі поставлена задача підвищення надійності фіксації закупорювального пристрою на горловині пляшки і підвищення герметичності сполучення частин закупорювального пристрою між собою з одночасним забезпеченням витікання рідини із 1 UA 122459 U 5 10 15 20 25 30 35 40 45 50 55 60 пляшки при її нахилі та відсутності можливості наповнення рідиною пляшки в її вертикальному положенні, а також підвищення надійності відкривання закупорювального пристрою з одночасним спрощенням конструкції пристрою. Поставлена задача вирішується таким чином, що в закупорювальному пристрої для пляшки, що містить основу з прохідним каналом, з'єднану з розсікачем, кришку, виконану з контрольним індикаторним вінчиком по периметру нижньої частини та з'єднану з розсікачем за допомогою різьбового з'єднання, та зовнішній ковпачок, що містить мінімально дві частини, кромки яких загнуті у контрольний індикаторний вінчик, згідно з корисною моделлю, розсікач виконаний з ребрами по периметру внутрішньої поверхні нижньої частини для взаємодії з відповідними ребрами на горловині пляшки для фіксації в радіальному напрямку, при цьому розсікач містить внутрішній кільцевий паз, у якому розташований кільцевий виступ основи з утворенням лабіринтного ущільнення. Виконання розсікача з ребрами по периметру внутрішньої поверхні нижньої частини для взаємодії з відповідними ребрами на горловині пляшки для фіксації у радіальному напрямку дозволяє підвищити надійність фіксації закупорювального пристрою на горловині пляшки. Наявність внутрішнього кільцевого паза на розсікачі для розташування у ньому кільцевого виступу основи з утворенням лабіринтного ущільнення дозволяє підвищити герметичність сполучення основи і розсікача між собою з одночасним забезпеченням витікання рідини з пляшки. Відповідно до одного з переважних варіантів виконання корисної моделі, основа може містити кільцевий буртик, на нижній поверхні якого виконаний кільцевий виступ, що додатково підвищує надійність фіксації закупорювального пристрою на горловині пляшки в осьовому напрямку. Згідно з ще одним з переважних варіантів виконання корисної моделі, кришка може містити кільцевий виступ на внутрішній торцевій поверхні, який взаємодіє c внутрішньою поверхнею верхньої частини розсікача з утворенням лабіринтового ущільнення, що додатково підвищує герметичність сполучення розсікача і кришки між собою. Згідно з ще одним з переважних варіантів виконання корисної моделі, зовнішня поверхня верхньої частини зовнішнього ковпачка виконана гладкою або рифленою, що дозволяє підвищити надійність відкривання закупорювального пристрою. Згідно з ще одним з переважних варіантів виконання корисної моделі, закупорювальний пристрій додатково може бути оснащений зворотним клапаном, що дозволяє запобігати наповнення пляшки рідиною у вертикальному положенні після відкриття закупорювального пристрою. Згідно з попереднім варіантом виконання корисної моделі, може бути використаний зворотний кульовий клапан, що дозволяє спростити конструкцію закупорювального пристрою при запобіганні наповнення пляшки рідиною у вертикальному положенні після відкриття закупорювального пристрою. Нижче наведений приклад виконання закупорювального пристрою згідно з корисною моделлю і опис його роботи. Опис пояснюється графічними матеріалами, на яких зображено наступне: - на Фіг. 1 представлений загальний вигляд пристрою із частковим розрізом, - на Фіг. 2 представлений загальний вигляд пристрою без розрізу. Наведені приклади і графічні матеріали не обмежують варіанти виконання пристрою згідно з корисною моделлю, а тільки пояснюють її. Закупорювальний пристрій для пляшки містить основу 1, з'єднану з розсікачем 2, кришку 3 і зовнішній ковпачок 4. Основа 1 обладнана прохідним каналом 5 та містить кільцевий виступ 6, а також кільцевий буртик 7, на нижній поверхні якого виконаний кільцевий виступ 8. Розсікач 2 виконаний з ребрами 9 по периметру внутрішньої поверхні нижньої частини для взаємодії з відповідними ребрами на вінчику пляшки (на фігурах не показано) для фіксації у радіальному напрямку. Розсікач 2 також містить внутрішній кільцевий паз 10, у якому розташований кільцевий виступ 6 основи 1 з утворенням лабіринтного ущільнення. Кришка 3 виконана з контрольним індикаторним вінчиком 11 по периметру нижньої частини та містить кільцевий виступ 12 на внутрішній торцевій поверхні, який взаємодіє c внутрішньою поверхнею верхньої частини розсікача 2 з утворенням лабіринтного ущільнення. Кришка 3 з'єднана з розсікачем 2 за допомогою різьбового з'єднання 13. Зовнішній ковпачок 4 містить частини 14 та 15, кромки яких загнуті у контрольний індикаторний вінчик 11. На фігурі 1 та фігурі 2 показаний варіант виконання зовнішнього ковпачка 4 з дотичними частинами 14 та 15, кромки яких загнуті у контрольний індикаторний 2 UA 122459 U 5 10 15 20 25 30 35 вінчик 11 таким чином, що утворюють ділянку ослабленого перетину 16 по периметру ковпачка 4. Іншим варіантом виконання зовнішнього ковпачка 4 може бути виконання частин 14 та 15 загнутими в контрольний індикаторний вінчик 11, але роздільними, без утворення ділянки ослабленого перетину. Зовнішня поверхня верхньої частини зовнішнього ковпачка 4 може бути гладкою або рифленою. Закупорювальний пристрій може бути додатково оснащений зворотним кульовим клапаном 17, вільно встановленим у внутрішній порожнині основи 1. Описаний вище закупорювальний пристрій можуть використовувати в такий спосіб. Закупорювальний пристрій встановлюють на горловину пляшки порожниною 18, утвореною зовнішньою поверхнею основи 1 і внутрішньою поверхнею нижньої частини розсікача 2. У цій порожнині, по її периметру, розташовані ребра 9 розсікача 2 та кільцевий виступ 8 основи 1, за допомогою яких фіксують закупорювальний пристрій на горловині пляшки. При відкриванні закупорювального пристрою обертають верхню частину зовнішнього ковпачка 4 і разом з нею кришку 3 навколо осі. За рахунок різьбового з'єднання 13 здійснюють обертально-осьове переміщення кришки 3 щодо основи 1 та розсікача 2, які не рухаються за рахунок фіксації за допомогою кільцевого виступу 8 та ребер 9. За допомогою руху кришки 3 також руйнують ділянку ослабленого перетину 16 і відокремлюють дотичні частини 14 та 15 зовнішнього ковпачка 4 друг від друга. При цьому контрольний індикаторний вінчик 11 виходить з-під кромки дотичної частини 15 зовнішнього ковпачка 4 і стає видимим, сигналізуючи про перше розкриття закупорювального пристрою. Далі знімають кришку 3 і виливають рідину із пляшки шляхом нахилу пляшки і проходження рідини через прохідний канал 5 та розсікач 2. Кульовий клапан 17 при цьому рухається по внутрішній порожнині основи 1, відкриваючи прохідний канал 5. При поверненні пляшки у вертикальне положення кульовий клапан 17 вертається на початкове місце, закриваючи прохідний канал 5 і тим самим запобігаючи наповнення пляшки рідиною через закупорювальний пристрій. При нагвинчуванні ковпачка 3 на розсікач 2 шляхом її зворотного обертально-осьового переміщення індикаторний вінчик 11 за рахунок своєї форми не може бути розташований під кромкою дотичної частини 15, а тільки над нею і тому залишається видимим, сигналізуючи про факт розкриття пляшки з рідиною і закупорювальному пристрої на ній. Таким чином, запропонована корисна модель дозволяє підвищити надійність фіксації закупорювального пристрою на горловині пляшки і підвищити герметичність сполучення частин закупорювального пристрою між собою з одночасним забезпеченням витікання рідини із пляшки при її нахилі і відсутності можливості наповнення рідиною пляшки в її вертикальному положенні, а також підвищити надійність відкривання закупорювального пристрою з одночасним спрощенням конструкції пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Закупорювальний пристрій для пляшки, що містить основу з прохідним каналом, з'єднану з розсікачем, кришку, виконану з контрольним індикаторним вінчиком по периметру нижньої частини та з'єднану з розсікачем за допомогою різьбового з'єднання, та зовнішній ковпачок, який містить мінімально дві частини, кромки яких загнуті у контрольний індикаторний вінчик, який відрізняється тим, що розсікач виконаний з ребрами по периметру внутрішньої поверхні нижньої частини для взаємодії з відповідними ребрами на горловині пляшки для фіксації у радіальному напрямку, при цьому розсікач містить внутрішній кільцевий паз, у якому розташований кільцевий виступ основи з утворенням лабіринтного ущільнення. 2. Закупорювальний пристрій за п. 1, який відрізняється тим, що основа містить кільцевий буртик, на нижній поверхні якого виконаний кільцевий виступ. 3. Закупорювальний пристрій за п. 1, який відрізняється тим, що кришка містить кільцевий виступ на внутрішній торцевій поверхні, який взаємодіє з внутрішньою поверхнею верхньої частини розсікача з утворенням лабіринтного ущільнення. 4. Закупорювальний пристрій п. 1, який відрізняється тим, що зовнішня поверхня верхньої частини зовнішнього ковпачка виконана гладкою або рифленою. 5. Закупорювальний пристрій п. 1, який відрізняється тим, що виконаний з можливістю встановлення зворотного клапана. 6. Закупорювальний пристрій п. 5, який відрізняється тим, що як зворотний клапан використаний кульовий клапан. 3 UA 122459 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
