Закупорювальний пристрій для пляшки з рідиною

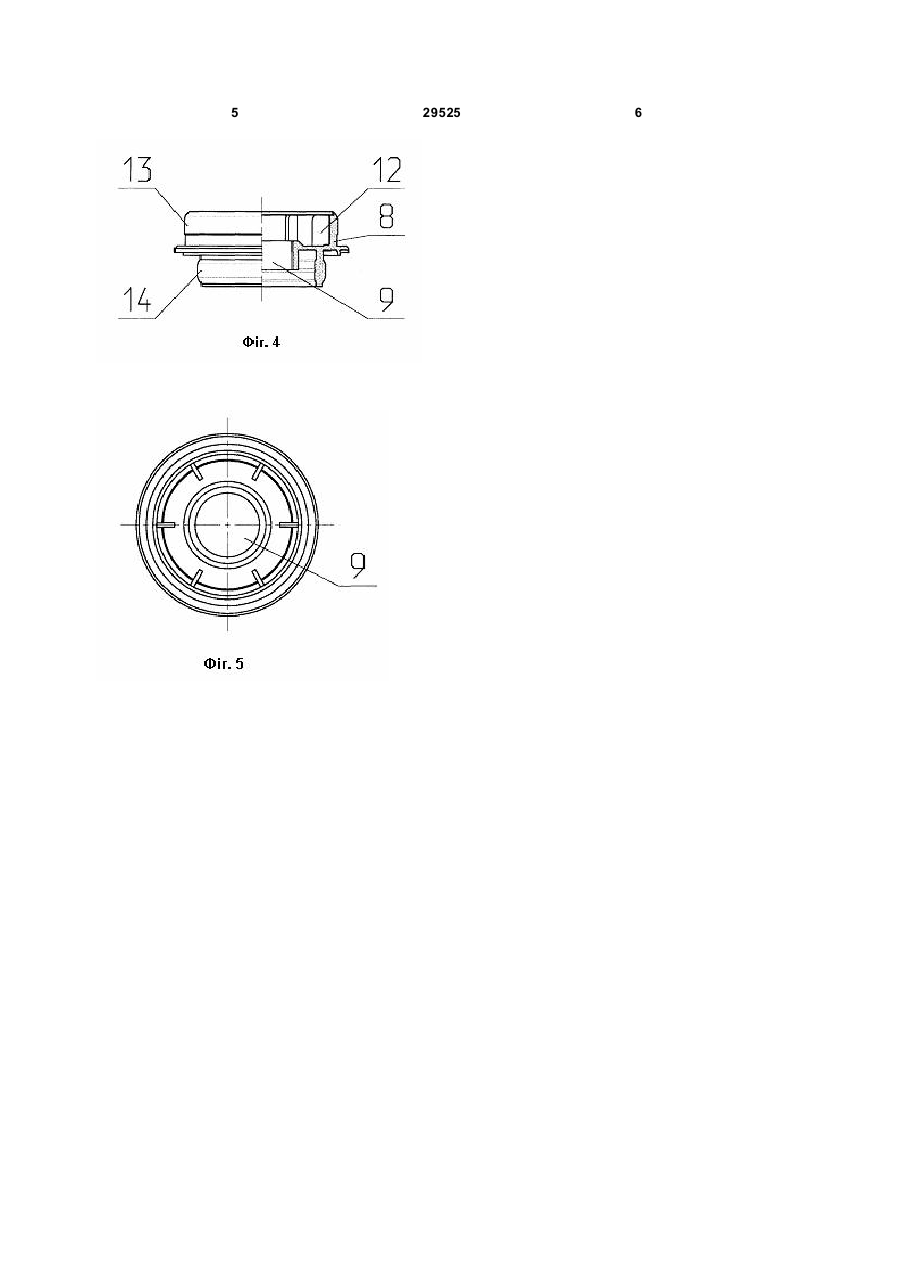

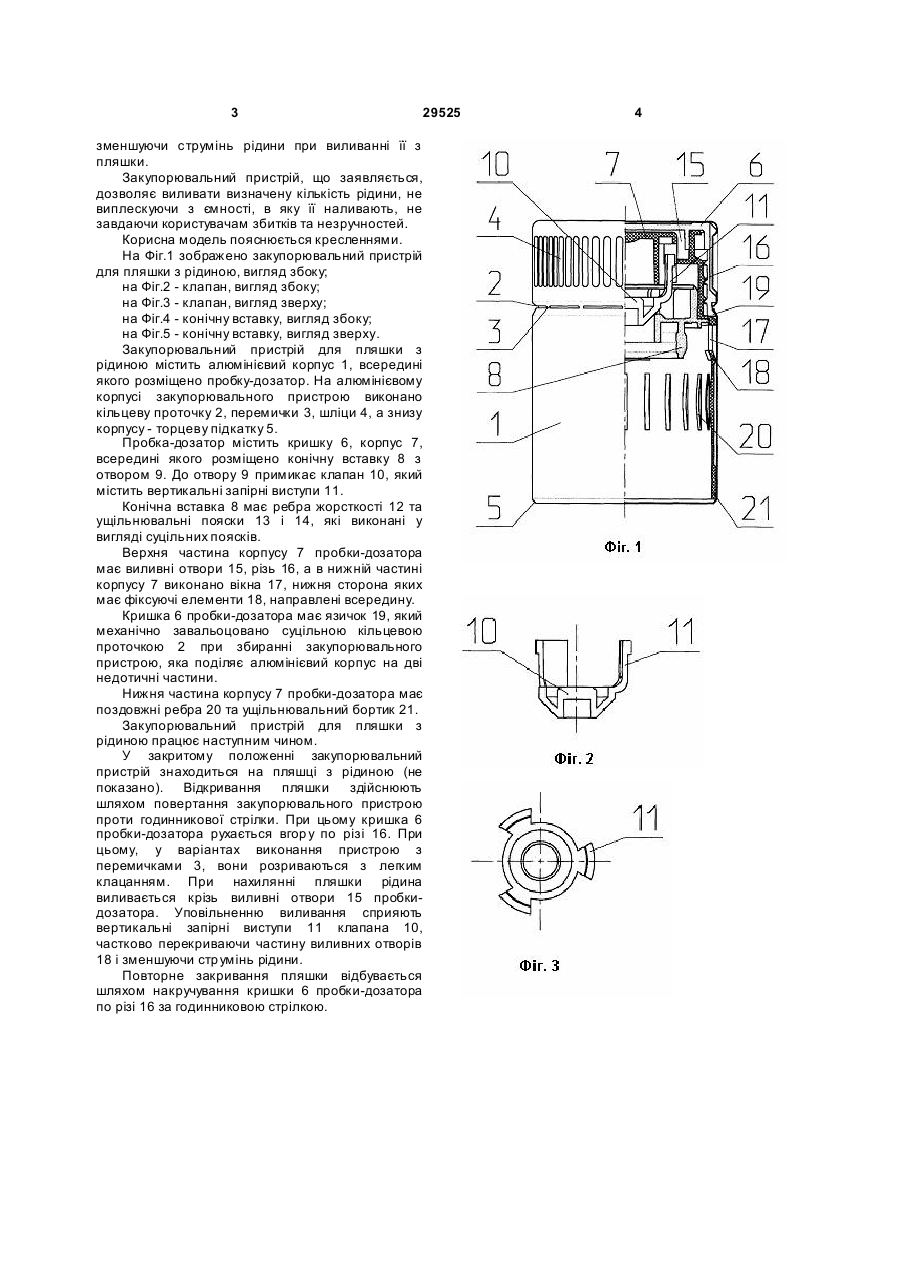

1. Закупорювальний пристрій для пляшки з рідиною, що містить алюмінієвий корпус, на якому виконано кільцеву проточку, що поділяє його на дві недотичні частини, всередині корпусу закріплено пробку-дозатор, що містить кришку з язичком, різь, конічну вставку з отвором, на нижній і верхній частинах якої виконані ущільнювальні кільця у вигляді суцільних поясків, який 3 29525 зменшуючи струмінь рідини при виливанні її з пляшки. Закупорювальний пристрій, що заявляється, дозволяє виливати визначену кількість рідини, не виплескуючи з ємності, в яку її наливають, не завдаючи користувачам збитків та незручностей. Корисна модель пояснюється кресленнями. На Фіг.1 зображено закупорювальний пристрій для пляшки з рідиною, вигляд збоку; на Фіг.2 - клапан, вигляд збоку; на Фіг.3 - клапан, вигляд зверху; на Фіг.4 - конічну вставку, вигляд збоку; на Фіг.5 - конічну вставку, вигляд зверху. Закупорювальний пристрій для пляшки з рідиною містить алюмінієвий корпус 1, всередині якого розміщено пробку-дозатор. На алюмінієвому корпусі закупорювального пристрою виконано кільцеву проточку 2, перемички 3, шліци 4, а знизу корпусу - торцеву підкатку 5. Пробка-дозатор містить кришку 6, корпус 7, всередині якого розміщено конічну вставку 8 з отвором 9. До отвору 9 примикає клапан 10, який містить вертикальні запірні виступи 11. Конічна вставка 8 має ребра жорсткості 12 та ущільнювальні пояски 13 і 14, які виконані у вигляді суцільних поясків. Верхня частина корпусу 7 пробки-дозатора має виливні отвори 15, різь 16, а в нижній частині корпусу 7 виконано вікна 17, нижня сторона яких має фіксуючі елементи 18, направлені всередину. Кришка 6 пробки-дозатора має язичок 19, який механічно завальоцовано суцільною кільцевою проточкою 2 при збиранні закупорювального пристрою, яка поділяє алюмінієвий корпус на дві недотичні частини. Нижня частина корпусу 7 пробки-дозатора має поздовжні ребра 20 та ущільнювальний бортик 21. Закупорювальний пристрій для пляшки з рідиною працює наступним чином. У закритому положенні закупорювальний пристрій знаходиться на пляшці з рідиною (не показано). Відкривання пляшки здійснюють шляхом повертання закупорювального пристрою проти годинникової стрілки. При цьому кришка 6 пробки-дозатора рухається вгор у по різі 16. При цьому, у варіантах виконання пристрою з перемичками 3, вони розриваються з легким клацанням. При нахилянні пляшки рідина виливається крізь виливні отвори 15 пробкидозатора. Уповільненню виливання сприяють вертикальні запірні виступи 11 клапана 10, частково перекриваючи частину виливних отворів 18 і зменшуючи струмінь рідини. Повторне закривання пляшки відбувається шляхом накручування кришки 6 пробки-дозатора по різі 16 за годинниковою стрілкою. 4 5 29525 6
