Спосіб термічної правки обв’язування верхнього піввагона

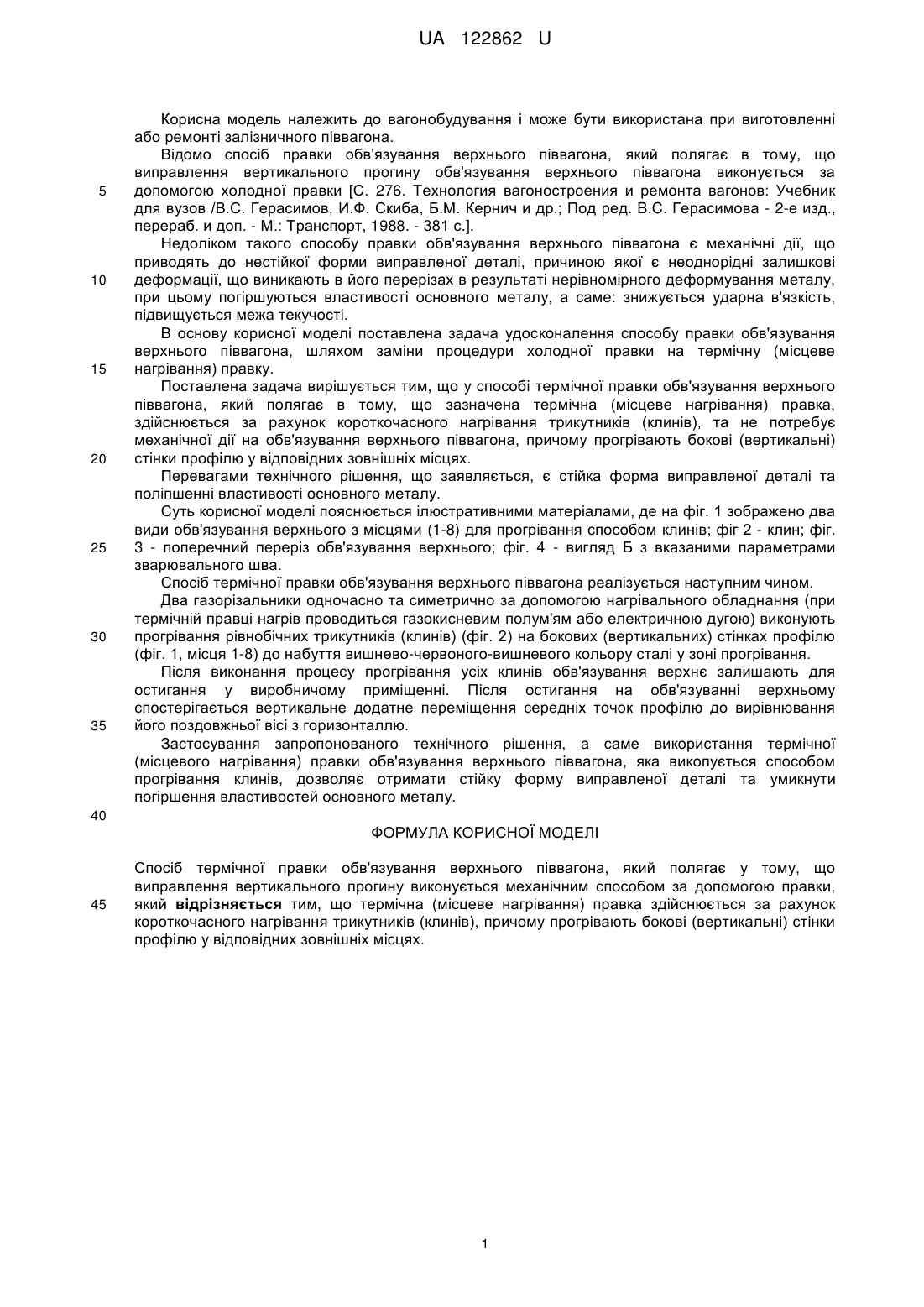

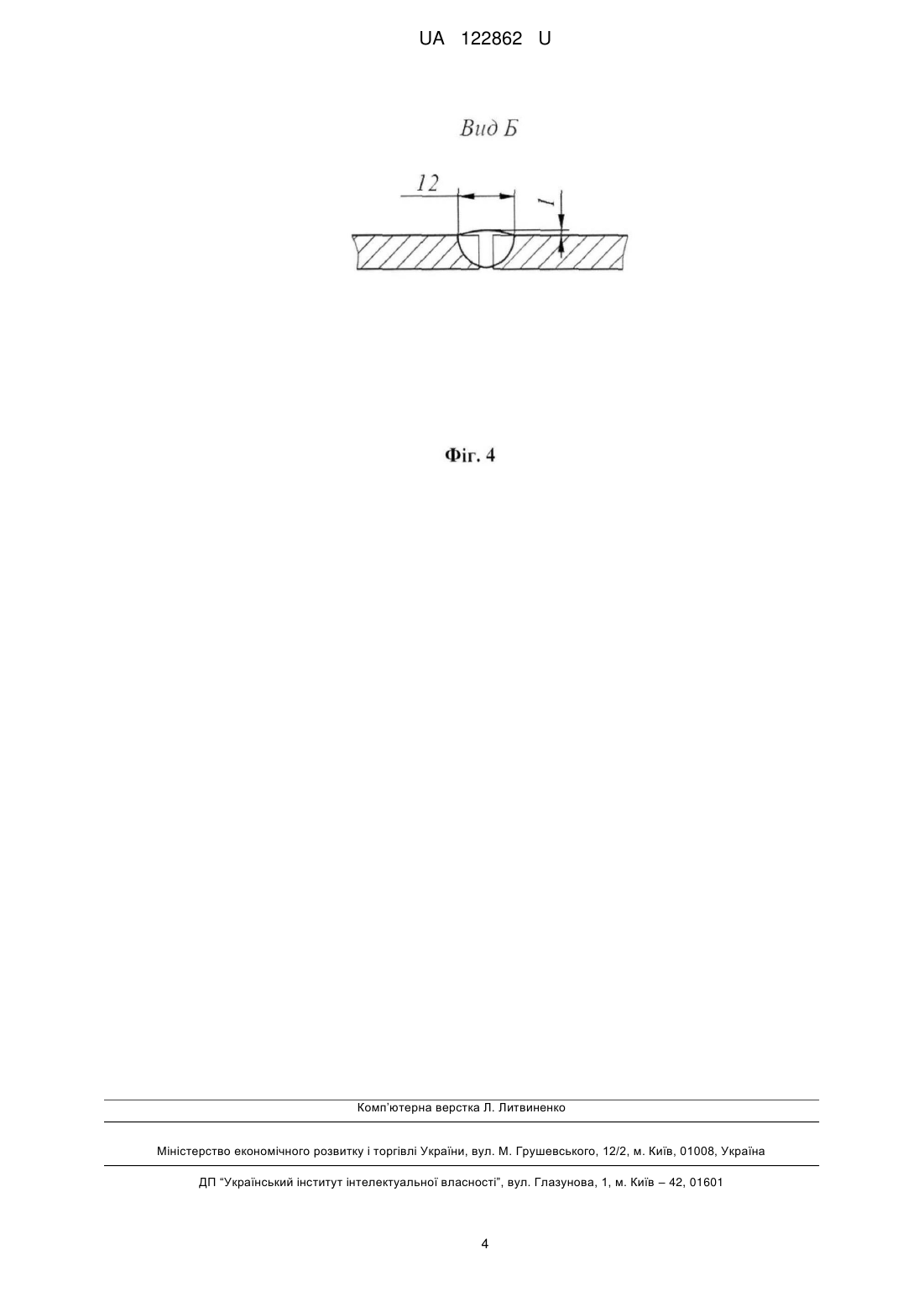

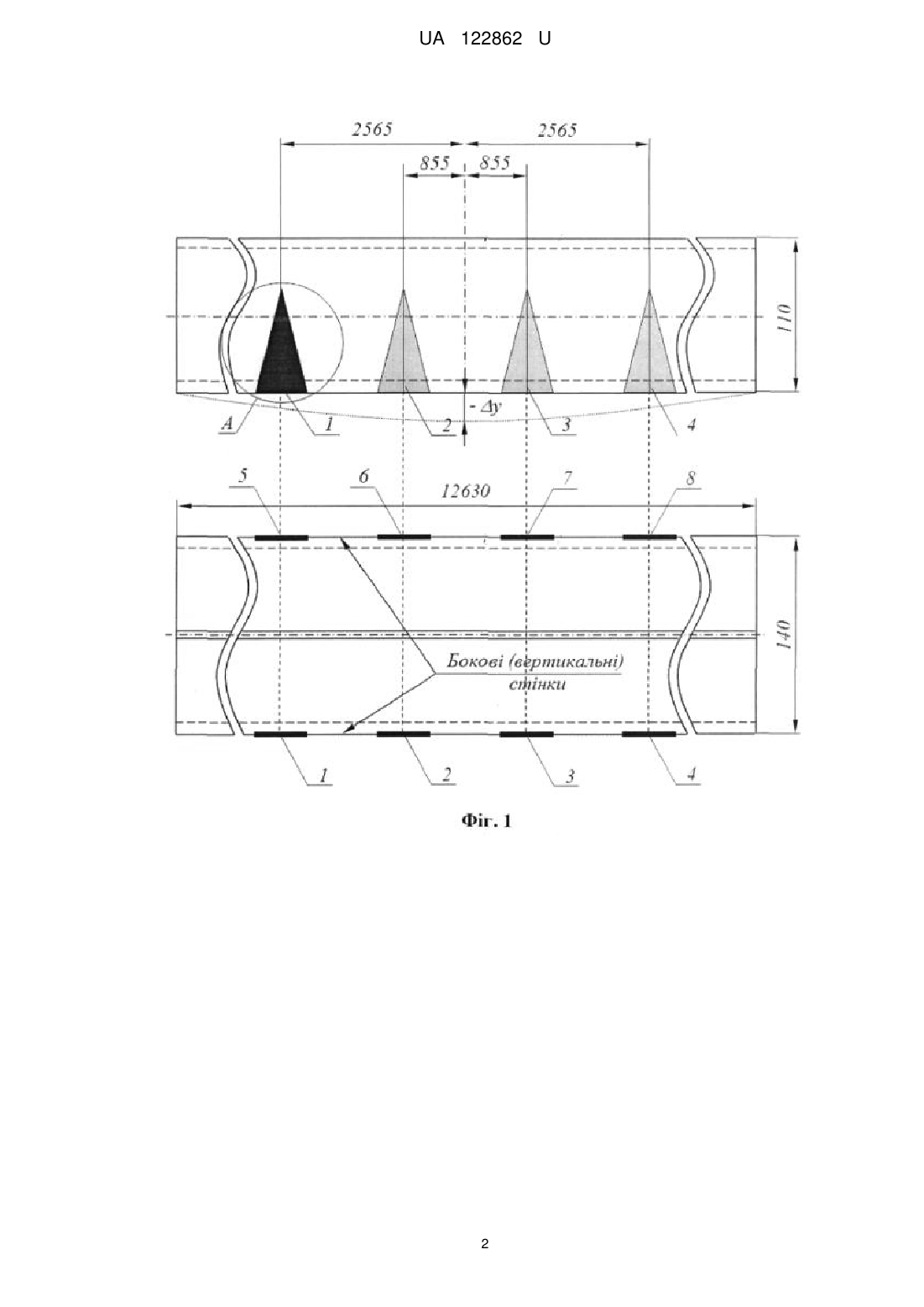

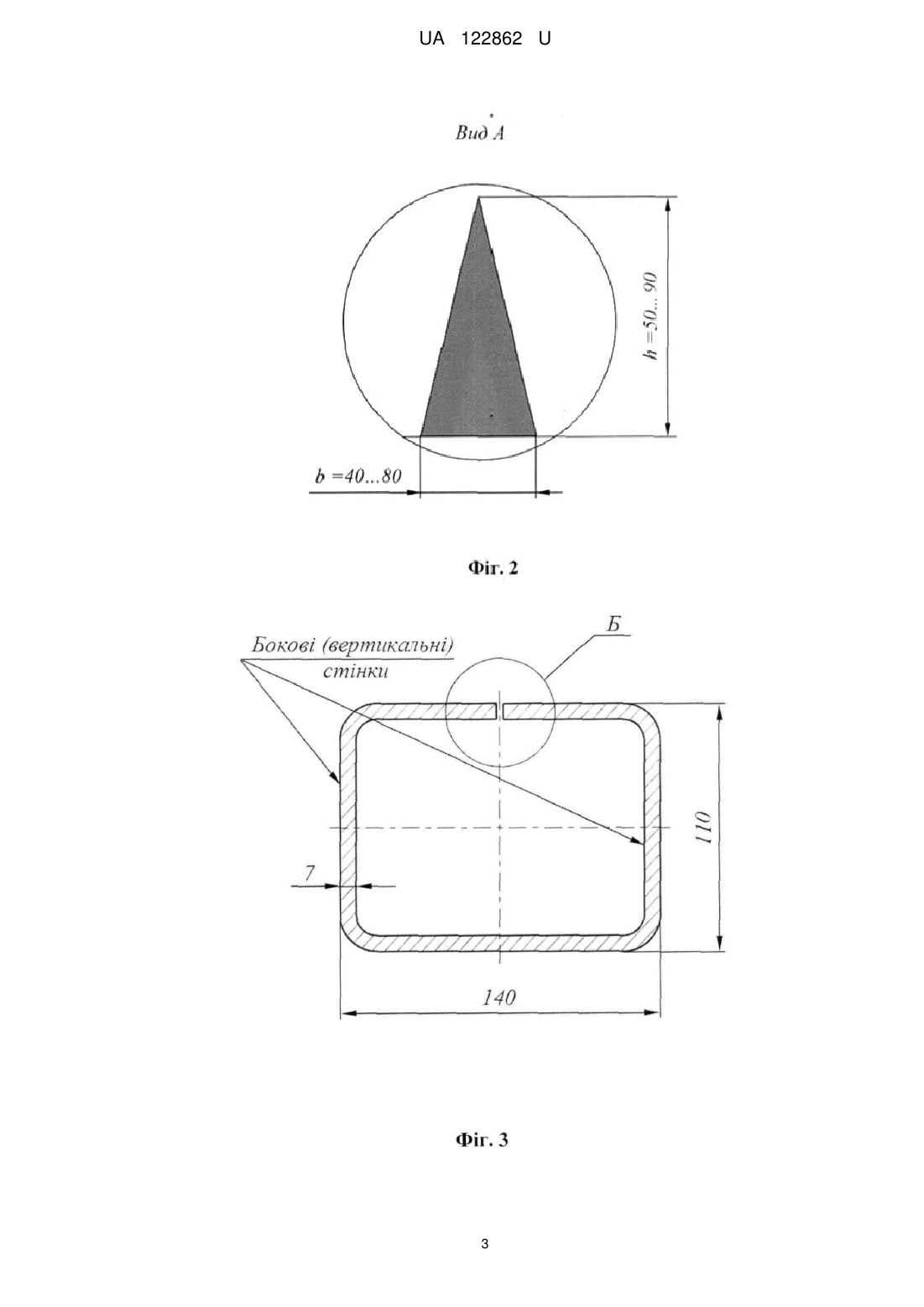

Реферат: Спосіб термічної правки обв'язування верхнього піввагона полягає у тому, що виправлення вертикального прогину виконується механічним способом за допомогою правки. Термічна (місцеве нагрівання) правка здійснюється за рахунок короткочасного нагрівання трикутників (клинів), причому прогрівають бокові (вертикальні) стінки профілю у відповідних зовнішніх місцях. UA 122862 U (12) UA 122862 U UA 122862 U 5 10 15 20 25 30 35 Корисна модель належить до вагонобудування і може бути використана при виготовленні або ремонті залізничного піввагона. Відомо спосіб правки обв'язування верхнього піввагона, який полягає в тому, що виправлення вертикального прогину обв'язування верхнього піввагона виконується за допомогою холодної правки [С. 276. Технология вагоностроения и ремонта вагонов: Учебник для вузов /В.С. Герасимов, И.Ф. Скиба, Б.М. Кернич и др.; Под ред. B.C. Герасимова - 2-е изд., перераб. и доп. - М.: Транспорт, 1988. - 381 с.]. Недоліком такого способу правки обв'язування верхнього піввагона є механічні дії, що приводять до нестійкої форми виправленої деталі, причиною якої є неоднорідні залишкові деформації, що виникають в його перерізах в результаті нерівномірного деформування металу, при цьому погіршуються властивості основного металу, а саме: знижується ударна в'язкість, підвищується межа текучості. В основу корисної моделі поставлена задача удосконалення способу правки обв'язування верхнього піввагона, шляхом заміни процедури холодної правки на термічну (місцеве нагрівання) правку. Поставлена задача вирішується тим, що у способі термічної правки обв'язування верхнього піввагона, який полягає в тому, що зазначена термічна (місцеве нагрівання) правка, здійснюється за рахунок короткочасного нагрівання трикутників (клинів), та не потребує механічної дії на обв'язування верхнього піввагона, причому прогрівають бокові (вертикальні) стінки профілю у відповідних зовнішніх місцях. Перевагами технічного рішення, що заявляється, є стійка форма виправленої деталі та поліпшенні властивості основного металу. Суть корисної моделі пояснюється ілюстративними матеріалами, де на фіг. 1 зображено два види обв'язування верхнього з місцями (1-8) для прогрівання способом клинів; фіг 2 - клин; фіг. 3 - поперечний переріз обв'язування верхнього; фіг. 4 - вигляд Б з вказаними параметрами зварювального шва. Спосіб термічної правки обв'язування верхнього піввагона реалізується наступним чином. Два газорізальники одночасно та симетрично за допомогою нагрівального обладнання (при термічній правці нагрів проводиться газокисневим полум'ям або електричною дугою) виконують прогрівання рівнобічних трикутників (клинів) (фіг. 2) на бокових (вертикальних) стінках профілю (фіг. 1, місця 1-8) до набуття вишнево-червоного-вишневого кольору сталі у зоні прогрівання. Після виконання процесу прогрівання усіх клинів обв'язування верхнє залишають для остигання у виробничому приміщенні. Після остигання на обв'язуванні верхньому спостерігається вертикальне додатне переміщення середніх точок профілю до вирівнювання його поздовжньої вісі з горизонталлю. Застосування запропонованого технічного рішення, а саме використання термічної (місцевого нагрівання) правки обв'язування верхнього піввагона, яка викопується способом прогрівання клинів, дозволяє отримати стійку форму виправленої деталі та умикнути погіршення властивостей основного металу. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб термічної правки обв'язування верхнього піввагона, який полягає у тому, що виправлення вертикального прогину виконується механічним способом за допомогою правки, який відрізняється тим, що термічна (місцеве нагрівання) правка здійснюється за рахунок короткочасного нагрівання трикутників (клинів), причому прогрівають бокові (вертикальні) стінки профілю у відповідних зовнішніх місцях. 1 UA 122862 U 2 UA 122862 U 3 UA 122862 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
