Спосіб відкритої розробки пісків драглайном

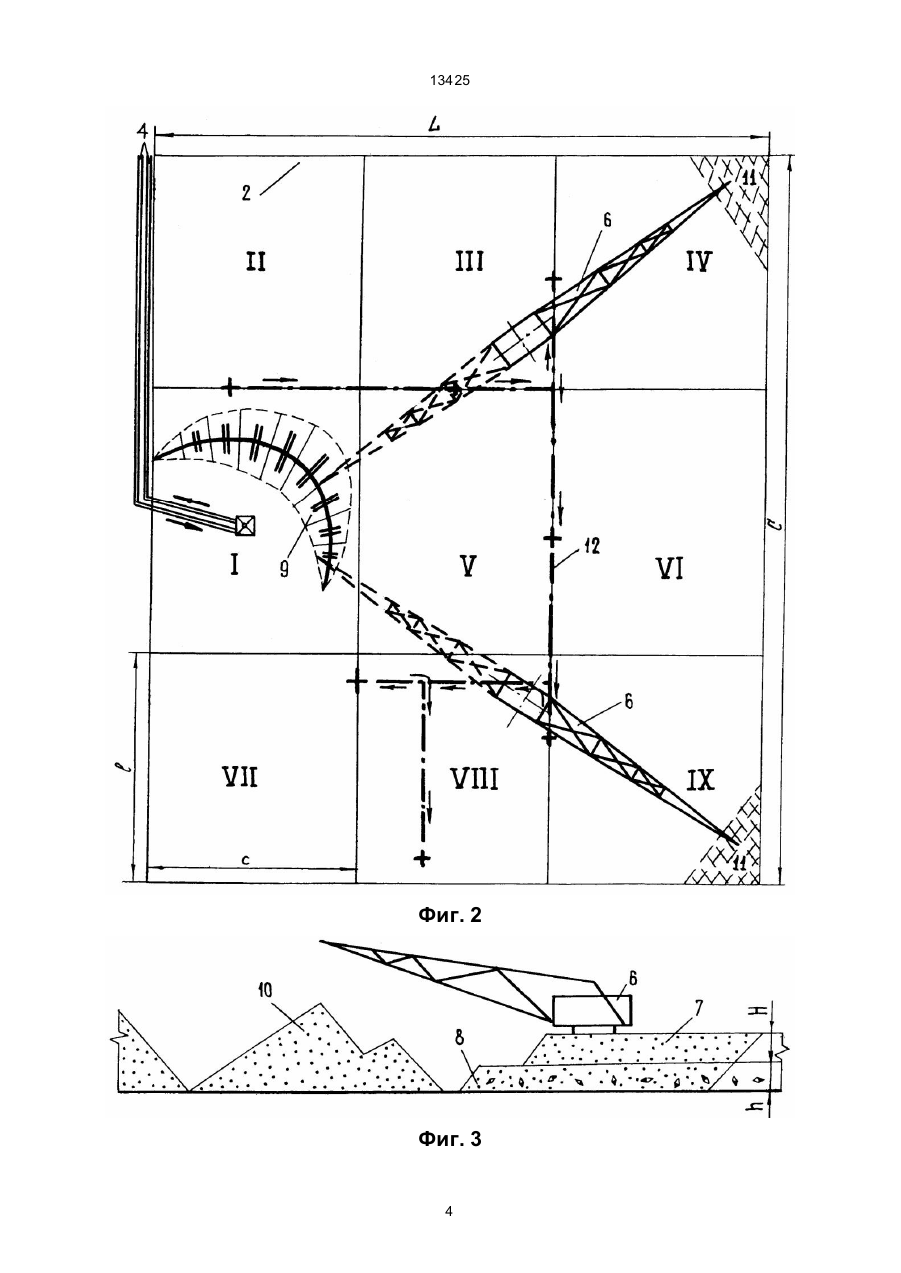

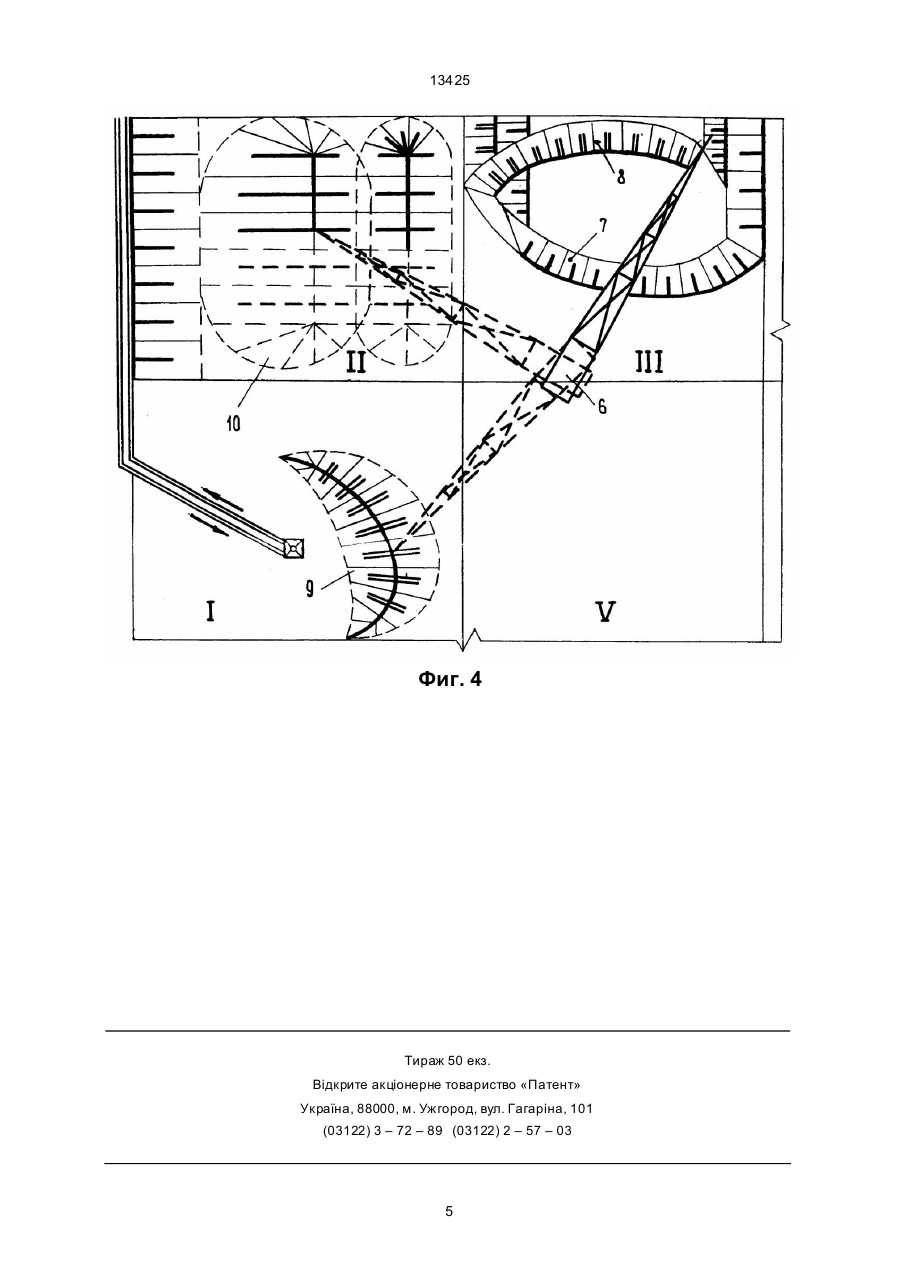

Способ открытой разработки песков драглайном, включающий отработку песков и торфов, первичную переработку песков передвижной промывочной установкой, размещение торфов в выработанном пространстве, отличающийся тем, что задают граничные параметры формирования выемочной карты L (длина) и C (ширина) = 3R ч.max, где Rч.max - максимальный радиус черпания драглайна, которую разделяют на блоки, промывочную установку располагают со стороны нерабочего контура карьерного поля в первом блоке по центру выемочной карты у ее нерабочего борта, выемочную карту отрабатывают одним драглайном, начиная от нерабочего контура карьера последовательно блоками по поступательно-возвратной круговой схеме с центром в месте расположения промывочной установки, пески из каждого блока размещают в навал у промывочной установки, а торфа из первого и второго блоков укладывают первоначально в отвал на нерабочем контуре карьера, затем, начиная с третьего блока, - в выработанном пространстве каждого предыдущего отработанного блока по мере выемки песков. В.Ш. 13425 (11) UA мостоятельным выемочно-погрузочным оборудованием. Складируют тор фа в вы работанном пространстве по сложным схемам с двойной или тройной переэкскавацией. Однако и этот способ имеет существенные недостатки, ограничивающие область его эффективного применения. Так, установленная схема перемеще ния фронта горных работ требует раздельного применения по меньше мере двух драглайнов для выемки песков и торфов. Необхо димое опережение вскрышных работ приводит к необходимости ук ладки торфов в вы работанное пространство с переэкскавацией. Это приводит к возрастанию объема вскрышных работ. Относительно небольшая ши рина экскаваторной заходки вызывает частое перемеще ние промывочной установки не только за переходом добычных работ от одной заходки к другой, но и вслед за подвиганием забоя в пределах каждой заходки. В этой связи затраты на добычу песков также велики. В основу изобретения поставлена задача усо вершенствования способа открытой разработки песков драглайном, в котором отработка драглайном выемочной карты блоками по поступательно-возвратной круговой схе ме с центром в месте расположения промывочной установки (19) Изобретение относится к горному делу, в частности, к открытому способу разработки россыпных месторождений различных полезных ископаемых. Россыпи являются вторичными месторождениями, возникающи ми в процессе разрушения и переотложения горных пород. При этом тяжелые минералы концентрируются на коренных водонепроницаемых породах, образуя пласт россыпи, называемый песками. Покрыты пески рыхлыми четвертичными отложениями, представляющи ми собой вскрышные породы – торфа. Наиболее близким по технической сущности и достигаемому результату является способ открытой разработки песков драглайнами с первичной переработкой их передвижной промывочной установкой и доставкой на обогатительную фабрику гидравлическим транспортом. Торфа также разрабатывают параллельными заходками драглайнами и с переэкскавацией укладывают в вы работанное пространство. Для высокопроизводительной работы экскаватора достаточную протяженность фронта работ устанавливают в пределах 150–200 м. Ширину заходки принимают равной 0,6–1,4 радиуса черпания экскаватора. Выемка торфов произво дится са (13) C2 ____________________ 13425 обеспечивает уменьше ние объема переэкскавации торфов и уве личение шага переноса промывочной установки до трех радиусов черпания экскаватора и за счет этого сокращение затрат на добычу полезного ископаемого, снижение численности выемочно-погрузочного оборудования, уменьшение расхо да электроэнергии, трудозатрат и т.п. Поставленная задача решается тем, что в способе открытой разработки песков, включающем отработку песков и торфов, первичную переработку песков передвижной промывочной установкой, размещение торфов в вы работанном пространстве задают граничные параметры формирования выемочной карты в пределах выемочные карты А, Б, В, ..., Ж и о трабатывают их последовательно друг за другом, начиная со стороны нерабочего контура карьера (фиг. 1). Из разрабатываемой выемочной карты 2 торфа складируют в первичный отвал вск рыши 23 со сто роны нерабочего контура карьера. По границе нерабочего борта подводят линию пульпо- и водопровода 4. Промывочную уста новку 5 располагают в первом отрабатываемом блоке 1 по центру выемочной карты 2 у ее нерабочего борта и соединяют с пульпо- и водопроводом 4. Начинают отрабатывать выемочную карту 2 драглайном 6. Размеры выемочной карты 2 – длину L и ши рину С, задают в соответствии с максимальным радиусом черпания Rч.max драглайна 6 в пределах L (длина) и С (ширина) = 3 R ч. max, L = 3Rч.max; С=3R ч.max, где Rч. max – максимальный радиус черпания драглайна; кото рую разделяют на блоки, промывочную установку располагают со стороны нерабочего контура карьерного поля в первом блоке по центру выемочной карты у ее нерабочего борта, выемочную карту отрабатывают одним драглайном, начиная от нерабочего контура карьера, последовательно блоками по поступательно-возвратной круговой схе ме с центром в месте расположения промывочной уста новки, пески из каждого блока размещают в навал у промывочной установки, а торфа из первого и второго блоков укладывают первоначально в отвал на нерабочем контуре карьера, затем, начиная с третьего блока – в выработанном пространстве каждого предыдуще го отработанного блока по мере выемки песков. Новая технологическая схема поступательно-возвратной круговой отработки выемочной карты блоками обеспечивает достижение технического результата за счет непрерывного процесса добычных работ (без переэкскавации) одновременно на площади в 1,5–2 раза превышающей выемку по традиционным схемам. Реализация предлагаемого способа иллюстрируется прилагаемыми схемами, где на фиг. 1 изображен план карьерного поля с разбивкой на выемочные карты; на фиг. 2 – последовательность отработки выемочной карты блоками и схема перемещения драглайна; фиг. 3 – поперечный разрез отработки выемочного блока; фиг. 4 – схема последовательности выемки песков и складирования торфов. На схемах фиг. 1–4 обозначено: А, Б, В, ..., Ж – выемочные карты в пределах карьерного поля, 1 – контуры карьерного поля; 2 – разрабатываемая выемочная карта; L – длина выемочной карты; С – ширина выемочной карты; 3 – первичный отвал вскрыши со сто роны нерабочего контура карьера; 4 – пульпо- и водопроводы; 5 – промывочная установка; 6 – драглайн; 7 – вскрышной уступ; 8 – пласт песков; 9 – навал песков у промывочной установки; 10 – внутренний отвал торфов; 11 – участки переэкскавации торфов; 12 – поступательно-возвратная схема движения драглайна при отработке выемочной карты блоками; I, II, III, ..., IX – блоки в пределах выемочной карты; l – длина блока; с – ширина блока. Способ может быть реализован следующим образом: в пределах карьерного поля 1 выделяют Выемочную карту 2 разделяют на блоки I, II, III ... IX, длина которых l и ширина с не превышают максимальный радиус черпания Rmax драглайна 6 (фиг. 2). Предварительно драглайн 6 располагают на верхней площадке вскрышного уступа 7 (фиг. 3). В этом его положении разрабатывают пласт песков 8 и торфы вскрышного уступа 7. Пески размещают в навал 9 промывочной установки 5. Торфа складируют во вн утренний отвал 10. Из отдаленных участков II блоков IV и IX возможно переэкскавировать торфа во вн утренний отвал 10 драглайном 6. Затем блоки I, II, III, ..., IX отрабатывают последовательно друг за другом с перемещением драглайна 6 по поступательно-возвратной схеме 12. При разработке блоков I и II торфа ук ладывают в первичный отвал вскрыши 3 со стороны нерабочего контура карьера (фиг. 4). При выемке песков из пласта 8 третьего блока III и последующи х IV, ..., IX торфа укладывают в выработанное пространство каждого предыдущего блока (например из блока III в блок II), формируя вн утренний отвал 10. Изобретение иллюстрируется следующим примером. Карьерами Иршинского горно-обогатительного комбината разрабатывают пласт песков ильменита мощностью 10 м, покрыто го четвертичными породами мощностью до 10 м. Работы по пескам и торфам ведут традиционным мето дом раздельно двумя драглайнами ЭШ-10/70; параллельными заходками длиной до 1200 м и шириной 65 м. Годовой объем добычи рудных песков каждого карьера составляет 386 тыс.м 3, вскрыши – 386 тыс.м 3. При отработке карьерного поля параллельными заходками шириной 65 м, ежегодно требуется переэкскави ровать 65% торфов, перемещать промывочную установку 50 раз с шагом по длине заходки через 200 м. Драглайны обслуживают 73,36 человека. На монтажно-демонтажных работах по переносу промывочной установки занято 12 человек. Годовой объем горной массы составляет 772 тыс.м 3. Удельный расход электроэнергии 1,2 тыс. кВтч/м 3. Себестоимость переэкскавации 6762 грн./м 3. Ведение работ по новой технологической схе ме открытой разработки рудных песков одним драглайном ЭШ-10/70 с формированием выемочных карт длиной 210 м и шириной 190 м блоками длиной 70 м и шириной 65 м позволяет снизить 2 13425 снижается до 405,3 тыс. м 3, что позволяет имеющи мися двумя драглайнами на каждом карьере одновременно отрабатывать две выемочные карты. Этим достигается 100% резерв добычных работ, полная загрузка экскаваторов полезной работой, планомерный их ремонт и обслуживание. При необхо димости возможно вдвое уве личить интенсификацию работ и производительность карьера. Суммарный годовой экономический эффект в целом по комбинату только по снижению объема переэкскавации торфов соста вит 4,7 млрд грн. коэффи циент переэкскавации торфов до 5%. В этой связи годовой объем переэкскавации снижается на 231,6 тыс. м 3 по каждому из карьеров. Это приводит к уменьшению затрат на переэкскавацию на 1,57 млрд гpн. Из эксплуа тации высвобождается один из драглайнов с обслуживающим персоналом 36,68 человек. Ежегодно переносят промывочную установку только 2,6 раза, что снижает трудоемкость работ на 568,8 человекодней. Расход электроэнергии уменьшается на 277,9 тыс. кВт.ч. Годовой объем по выемке горной массы Фиг. 1 3 13425 Фиг. 2 Фиг. 3 4 13425 Фиг. 4 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 5 13425 6
