Пасажирський похилий підйомник для сходової клітки

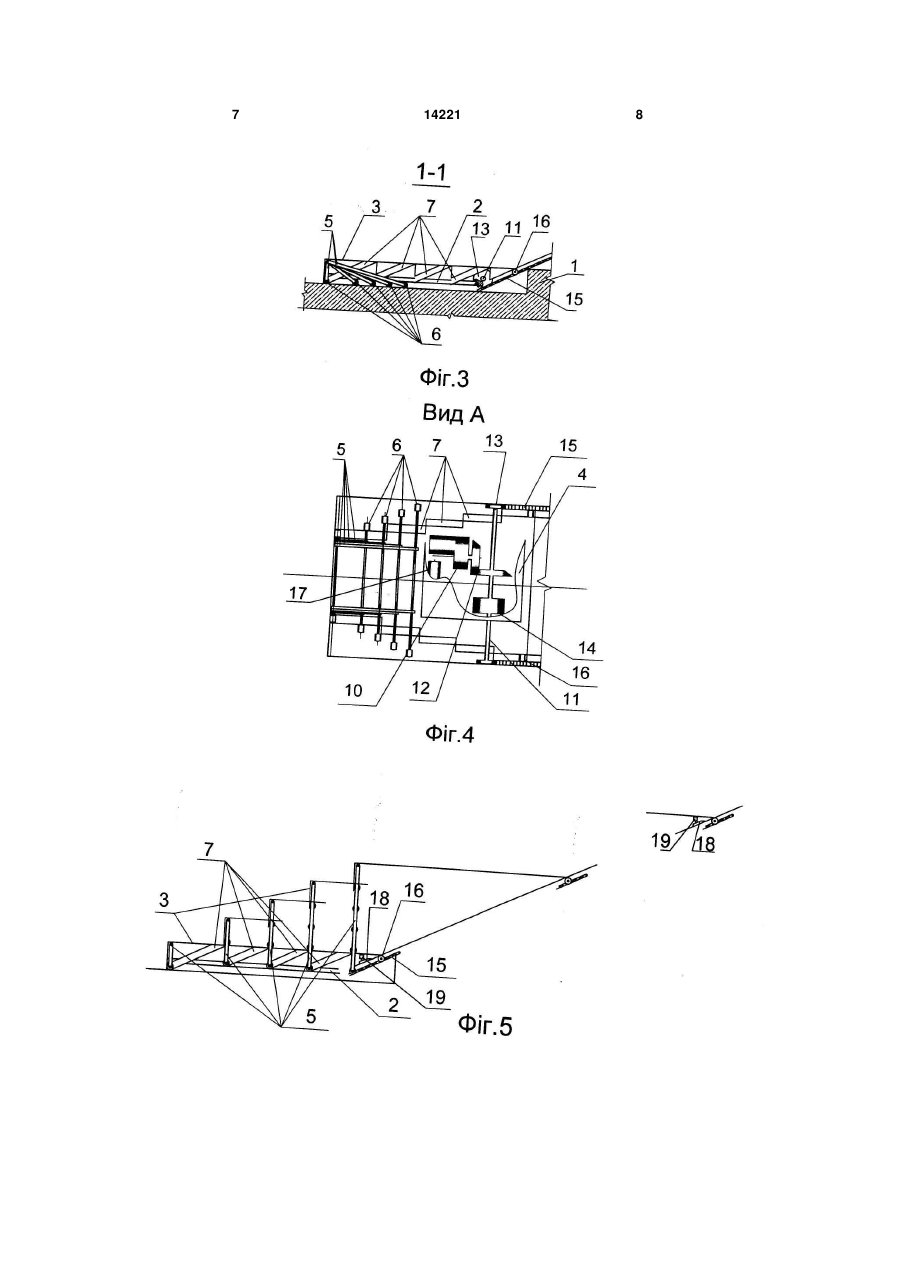

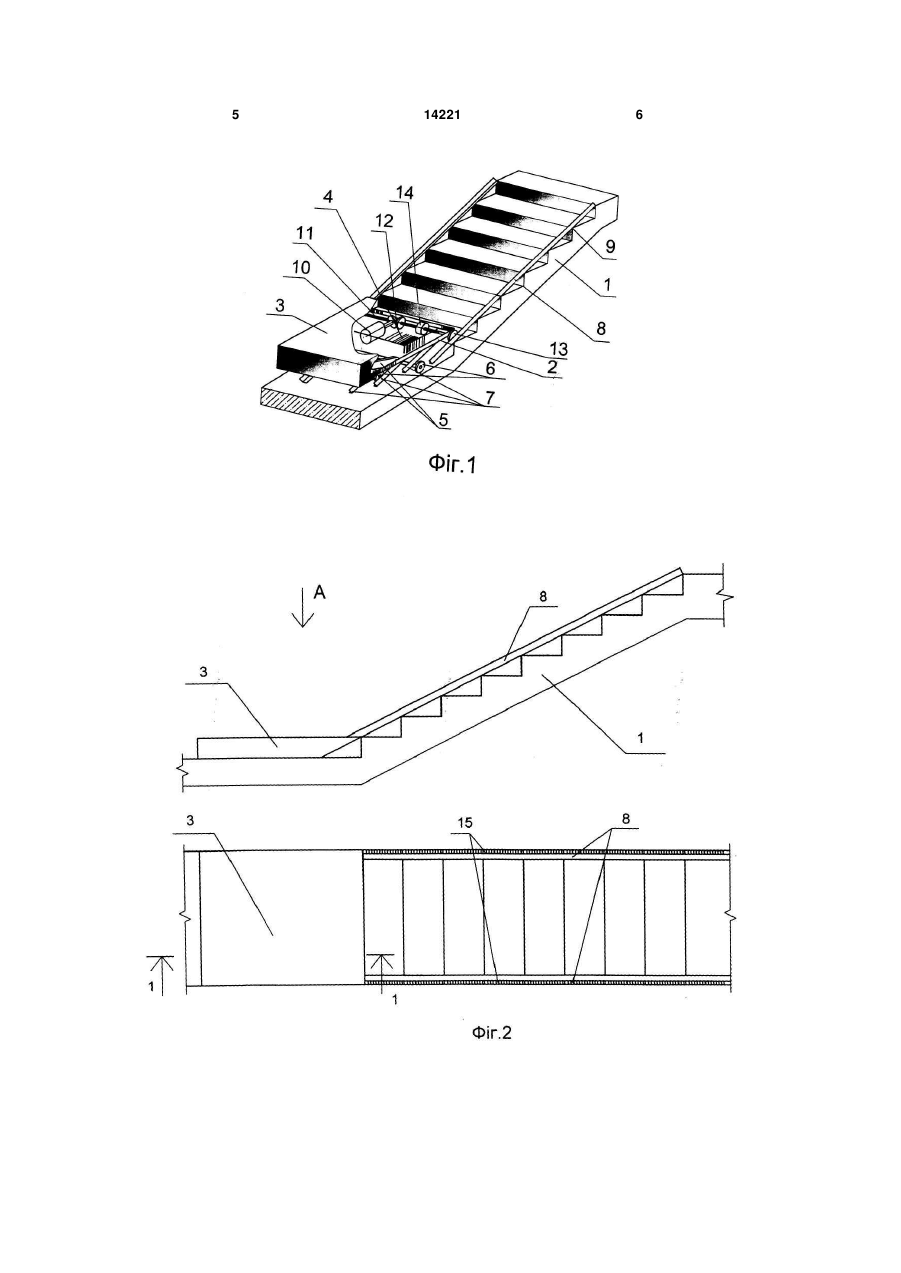

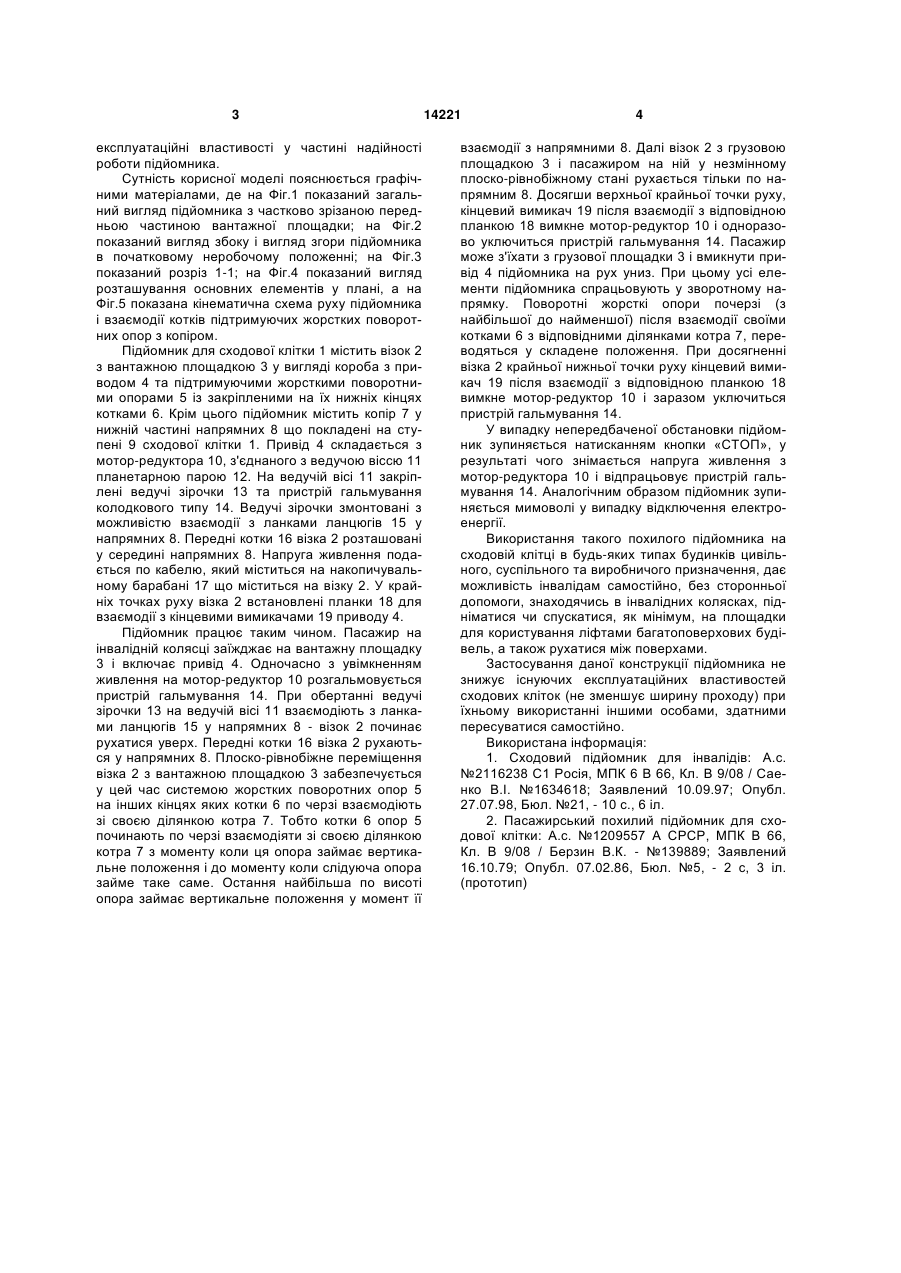

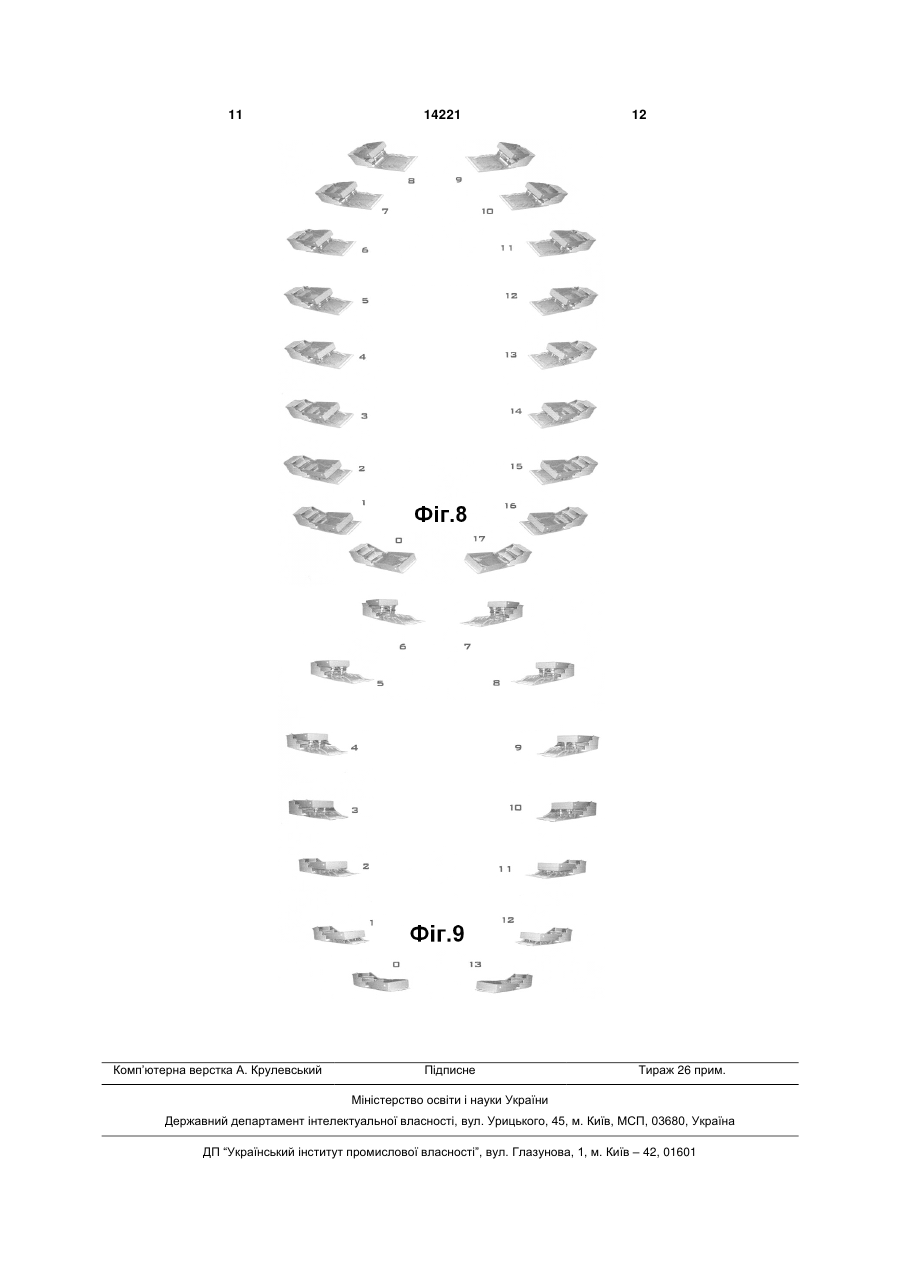

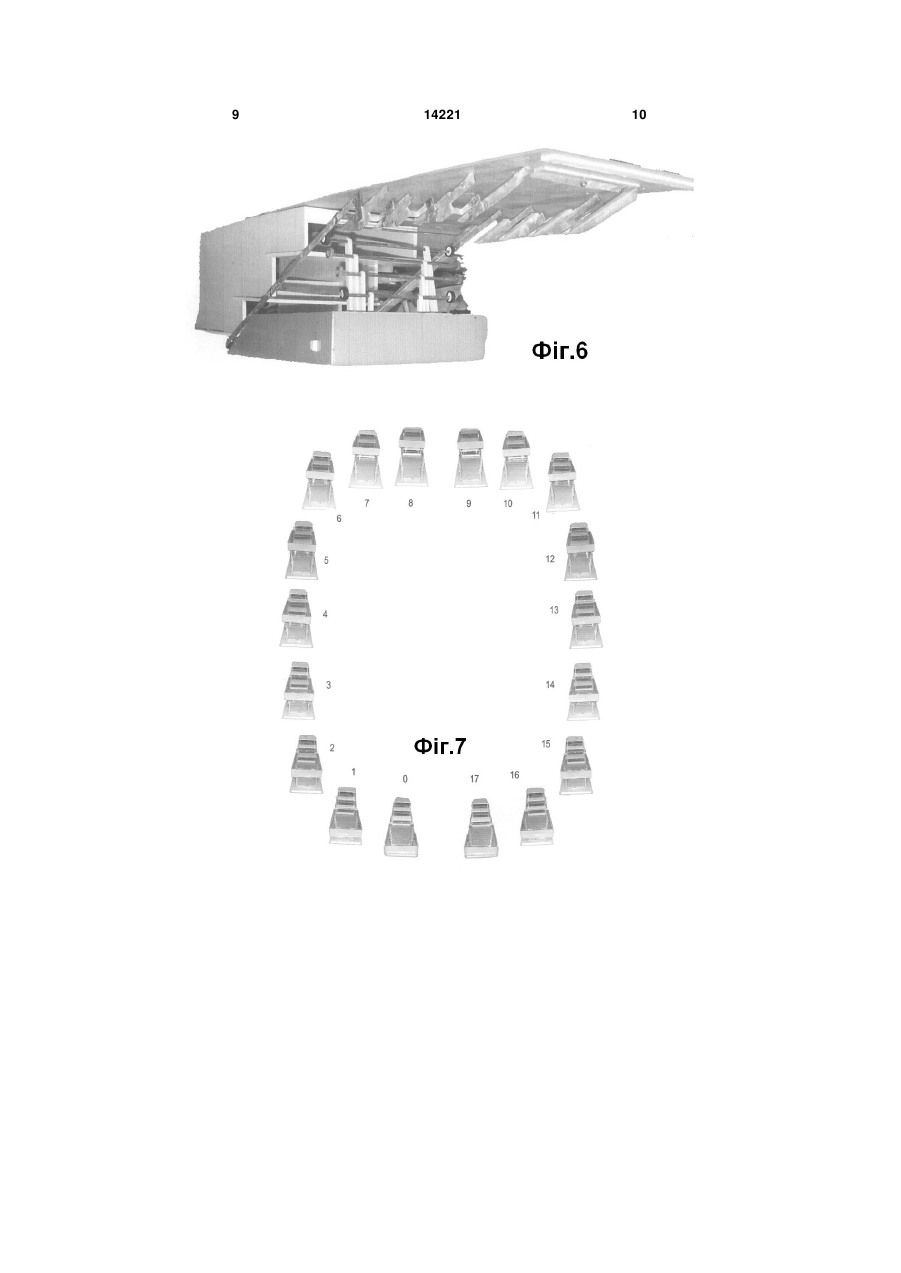

Пасажирський похилий підйомник для сходової клітки, що містить візок з вантажною площадкою, приводом та механізмом зупинки, змонтова 3 експлуатаційні властивості у частині надійності роботи підйомника. Сутність корисної моделі пояснюється графічними матеріалами, де на Фіг.1 показаний загальний вигляд підйомника з частково зрізаною передньою частиною вантажної площадки; на Фіг.2 показаний вигляд збоку і вигляд згори підйомника в початковому неробочому положенні; на Фіг.3 показаний розріз 1-1; на Фіг.4 показаний вигляд розташування основних елементів у плані, а на Фіг.5 показана кінематична схема руху підйомника і взаємодії котків підтримуючих жорстких поворотних опор з копіром. Підйомник для сходової клітки 1 містить візок 2 з вантажною площадкою 3 у вигляді короба з приводом 4 та підтримуючими жорсткими поворотними опорами 5 із закріпленими на їх нижніх кінцях котками 6. Крім цього підйомник містить копір 7 у нижній частині напрямних 8 що покладені на ступені 9 сходової клітки 1. Привід 4 складається з мотор-редуктора 10, з'єднаного з ведучою віссю 11 планетарною парою 12. На ведучій вісі 11 закріплені ведучі зірочки 13 та пристрій гальмування колодкового типу 14. Ведучі зірочки змонтовані з можливістю взаємодії з ланками ланцюгів 15 у напрямних 8. Передні котки 16 візка 2 розташовані у середині напрямних 8. Напруга живлення подається по кабелю, який міститься на накопичувальному барабані 17 що міститься на візку 2. У крайніх точках руху візка 2 встановлені планки 18 для взаємодії з кінцевими вимикачами 19 приводу 4. Підйомник працює таким чином. Пасажир на інвалідній колясці заїжджає на вантажну площадку 3 і включає привід 4. Одночасно з увімкненням живлення на мотор-редуктор 10 розгальмовується пристрій гальмування 14. При обертанні ведучі зірочки 13 на ведучій вісі 11 взаємодіють з ланками ланцюгів 15 у напрямних 8 - візок 2 починає рухатися уверх. Передні котки 16 візка 2 рухаються у напрямних 8. Плоско-рівнобіжне переміщення візка 2 з вантажною площадкою 3 забезпечується у цей час системою жорстких поворотних опор 5 на інших кінцях яких котки 6 по черзі взаємодіють зі своєю ділянкою котра 7. Тобто котки 6 опор 5 починають по черзі взаємодіяти зі своєю ділянкою котра 7 з моменту коли ця опора займає вертикальне положення і до моменту коли слідуюча опора займе таке саме. Остання найбільша по висоті опора займає вертикальне положення у момент її 14221 4 взаємодії з напрямними 8. Далі візок 2 з грузовою площадкою 3 і пасажиром на ній у незмінному плоско-рівнобіжному стані рухається тільки по напрямним 8. Досягши верхньої крайньої точки руху, кінцевий вимикач 19 після взаємодії з відповідною планкою 18 вимкне мотор-редуктор 10 і одноразово уключиться пристрій гальмування 14. Пасажир може з'їхати з грузової площадки 3 і вмикнути привід 4 підйомника на рух униз. При цьому усі елементи підйомника спрацьовують у зворотному напрямку. Поворотні жорсткі опори почерзі (з найбільшої до найменшої) після взаємодії своїми котками 6 з відповідними ділянками котра 7, переводяться у складене положення. При досягненні візка 2 крайньої нижньої точки руху кінцевий вимикач 19 після взаємодії з відповідною планкою 18 вимкне мотор-редуктор 10 і заразом уключиться пристрій гальмування 14. У випадку непередбаченої обстановки підйомник зупиняється натисканням кнопки «СТОП», у результаті чого знімається напруга живлення з мотор-редуктора 10 і відпрацьовує пристрій гальмування 14. Аналогічним образом підйомник зупиняється мимоволі у випадку відключення електроенергії. Використання такого похилого підйомника на сходовій клітці в будь-яких типах будинків цивільного, суспільного та виробничого призначення, дає можливість інвалідам самостійно, без сторонньої допомоги, знаходячись в інвалідних колясках, підніматися чи спускатися, як мінімум, на площадки для користування ліфтами багатоповерхових будівель, а також рухатися між поверхами. Застосування даної конструкції підйомника не знижує існуючих експлуатаційних властивостей сходових кліток (не зменшує ширину проходу) при їхньому використанні іншими особами, здатними пересуватися самостійно. Використана інформація: 1. Сходовий підйомник для інвалідів: А.с. №2116238 С1 Росія, МПК 6 В 66, Кл. В 9/08 / Саенко В.І. №1634618; Заявлений 10.09.97; Опубл. 27.07.98, Бюл. №21, - 10 с., 6 іл. 2. Пасажирський похилий підйомник для сходової клітки: А.с. №1209557 А СРСР, МПК В 66, Кл. В 9/08 / Берзин В.К. - №139889; Заявлений 16.10.79; Опубл. 07.02.86, Бюл. №5, - 2 с, 3 іл. (прототип) 5 14221 6 7 14221 8 9 14221 10 11 Комп’ютерна верстка А. Крулевський 14221 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
