Обертовий віброгранулятор

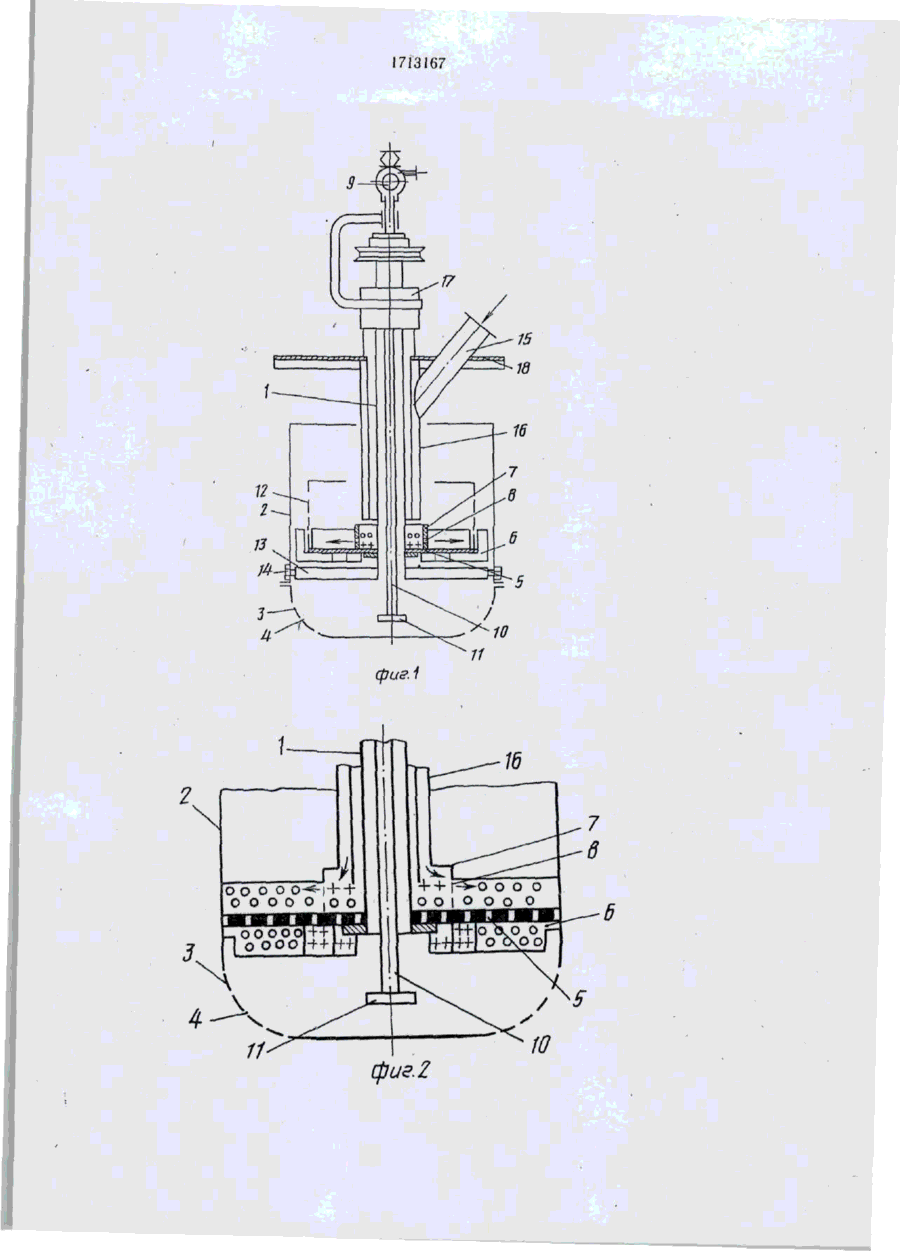

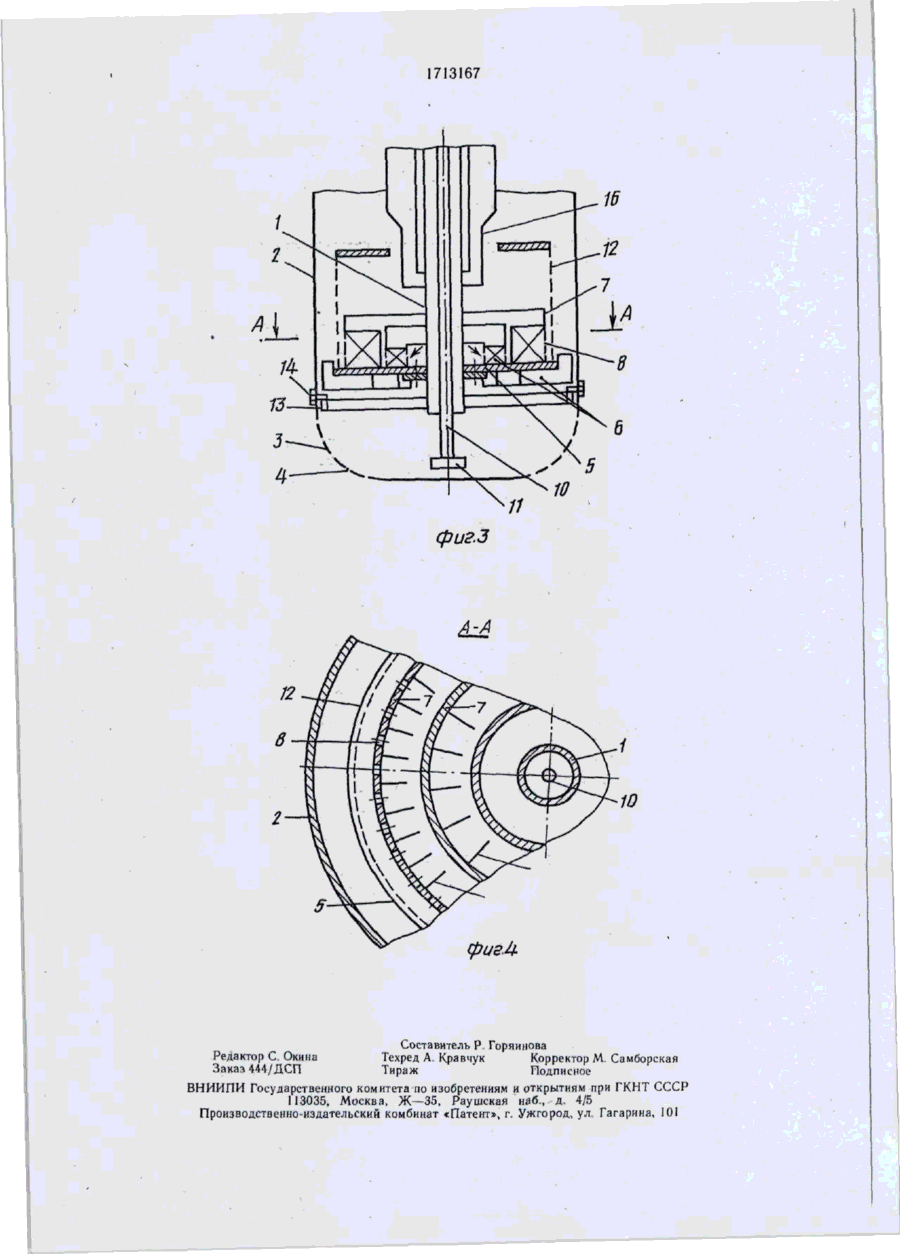

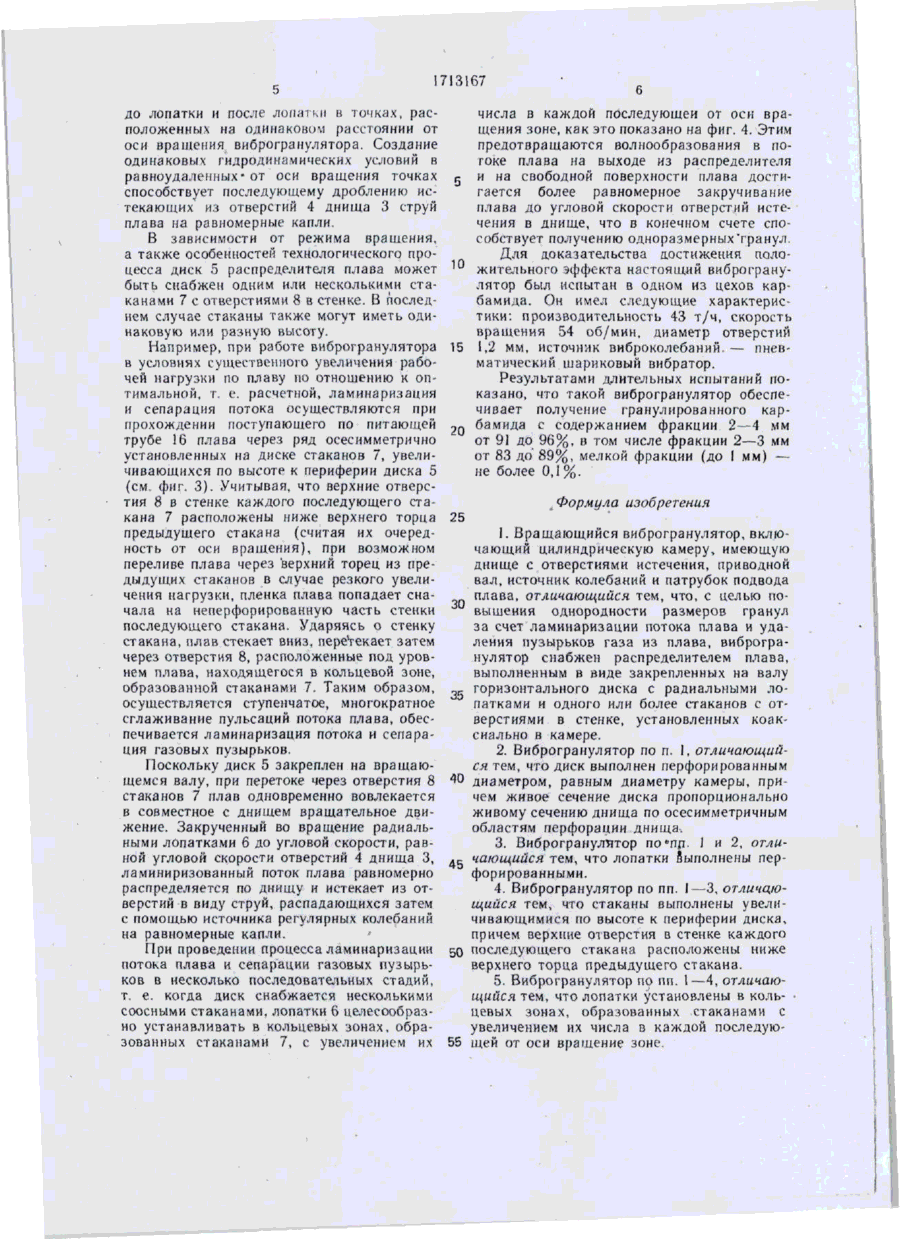

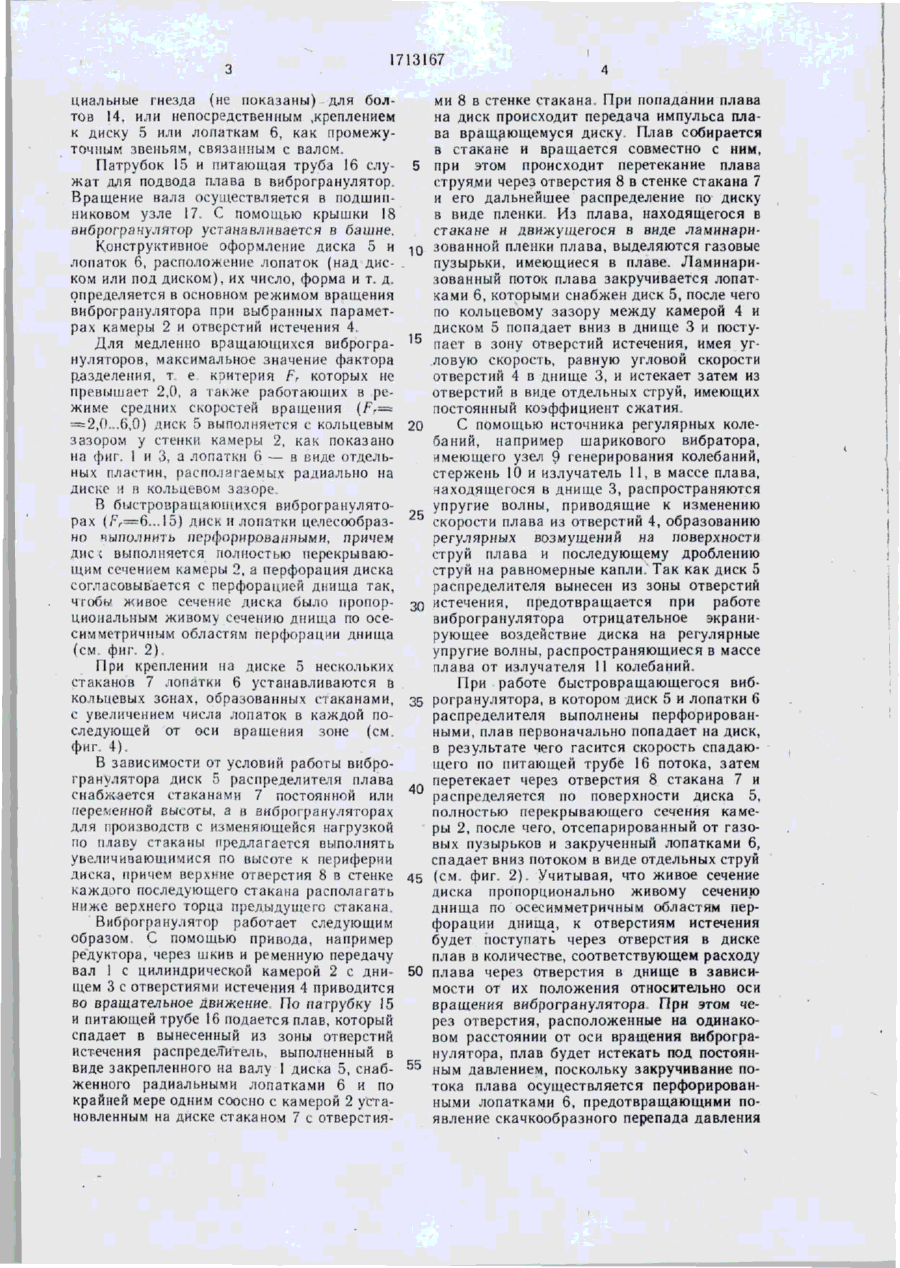

Изобретение относится к технике диспергирования плавов, может быть использовано в производстве минеральных удобрений и позволяет повысить однородность размеров получаемых гранул за счет ламинаризации плавов и удаления пузырьков газа из плава. Изобретение заключается в том, что вращающийся виброгранулятор, включающий цилиндрическую камеру, имею Изобретение относится к технике диспергирования плавов и может быть использовано в производстве минеральных удобрений, например гранулированной аммиачной селитры, карбамида, других видов удобрений. Целью изобретения является повышение однородности*размеров гранул за счет ламинаризации потока плава и удаления пузырьков газа из плава. На фиг. 1 представлен общий вид р.иброгранулятора в разрезе; на фиг. 2 — распределитель плава с перфорированным диском и лопатками; на фиг. 3 -- выполнение дискового распределителя соосными стаканами; на фиг. 4 — сечение по А-А на фиг 3, Виброгранулятор содержит (см. фиг. 1) приводной вал 1 с закрепленной на нем цилиндрической камерой 2 с днищем 3 с от06-92 щую днище с отверстиями истечения, приводной вал, источник колебаний и патрубок подвода плава, снабжен распределителем плава, выполненным в виде закрепленных на валу горизонтального диска с радиальными лопатками и одного или более стаканов с отверстиями в стенке, установленных коаксиально в камере. Диск выполнен перфорированным и полностью перекрывающим сечение камеры, причем живое сечение диска пропорционально живому сечению днища по осесимметричным областям перфорации днища. Лопатки могут быть выполнены перфорированными. А также стаканы могут быть выполнены увеличивающимися по высоте к периферии диска, причем верхние отверстия в стенке каждого последующего стакана расположены ниже верхнего торца предыдущего стакана. "Кроме того, лопатки установлены в кольцевых зонах, образованных стаканами, с увеличением их числа в каждой последующей от оси вращения зоне. 4 з. п. ф-лы, 4 ил верстиями истечения 4, внутри которой расположен распределитель плава, выполненный в виде закрепленного на валу 1 диска 5, снабженного радиальными лопатками 6 и по крайней мере одним соосно установленным на диске стаканом 7 с отверстиями 8 в его стенке. Виброгранулятор снабжен источником регулярных колебаний, например шариковым вибратором, содержащим узел 9 генерирования колебаний, соединенный стержнем 10 с излучателем 11. В зависимости от частоты плава виброгранулятор может быть снабжен установленной на диске 5 фильтровальной сеткой 12 для очистки плава. Крепление цилиндрической камеры 2 к валу 1 осуществляется известными конструктивными приемами, например, с помощью трубок или ребер 13, имеющих спе І 1713167 циальные гнезда (не показаны) для болтов 14, или непосредственным .креплением к диску 5 или лопаткам б, как промежуточным звеньям, связанным с валом. Патрубок 15 и питающая труба 16 служат для подвода плава в аиброгранулятор. Вращение вала осуществляется в подшипниковом узле 17. С помощью крышки 18 виброгранулятор устанавливается а башне. Конструктивное оформление диска 5 и лопаток 6, расположение лопаток (над диском или под диском), их число, форма и т. д. определяется в основном режимом вращения виброгранулятора при выбранных параметрах камеры 2 и отверстий истечения 4. Для медленно вращающихся виброгранулягоров, максимальное значение фактора разделения, т е критерия Fr которых не превышает 2,0, а также работающих в режиме средних скоростей вращения (Fr= = 2,0...6,0) диск 5 выполняется с кольцевым зазором у стенки камеры 2, как показано на фиг. 1 и 3, а лопатки 6 — в виде отдельных пластин, располагаемых радиально на диске и в кольцевом зазоре. В быстровращающихся виброгрануляторах (/\—6...15) диск и лопатки целесообразно выполнить перфорированными, причем дис О ОООН-+Н-+, N\ фиг. 2 10 1713167 фигЗ (ригЛ Составитель Р Горяинова Редактор С. Окнна Техред А Кравчук Корректор М. Самборская Заказ 444/ДСП Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб., д. 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина. 101
