Гіпсомішалка

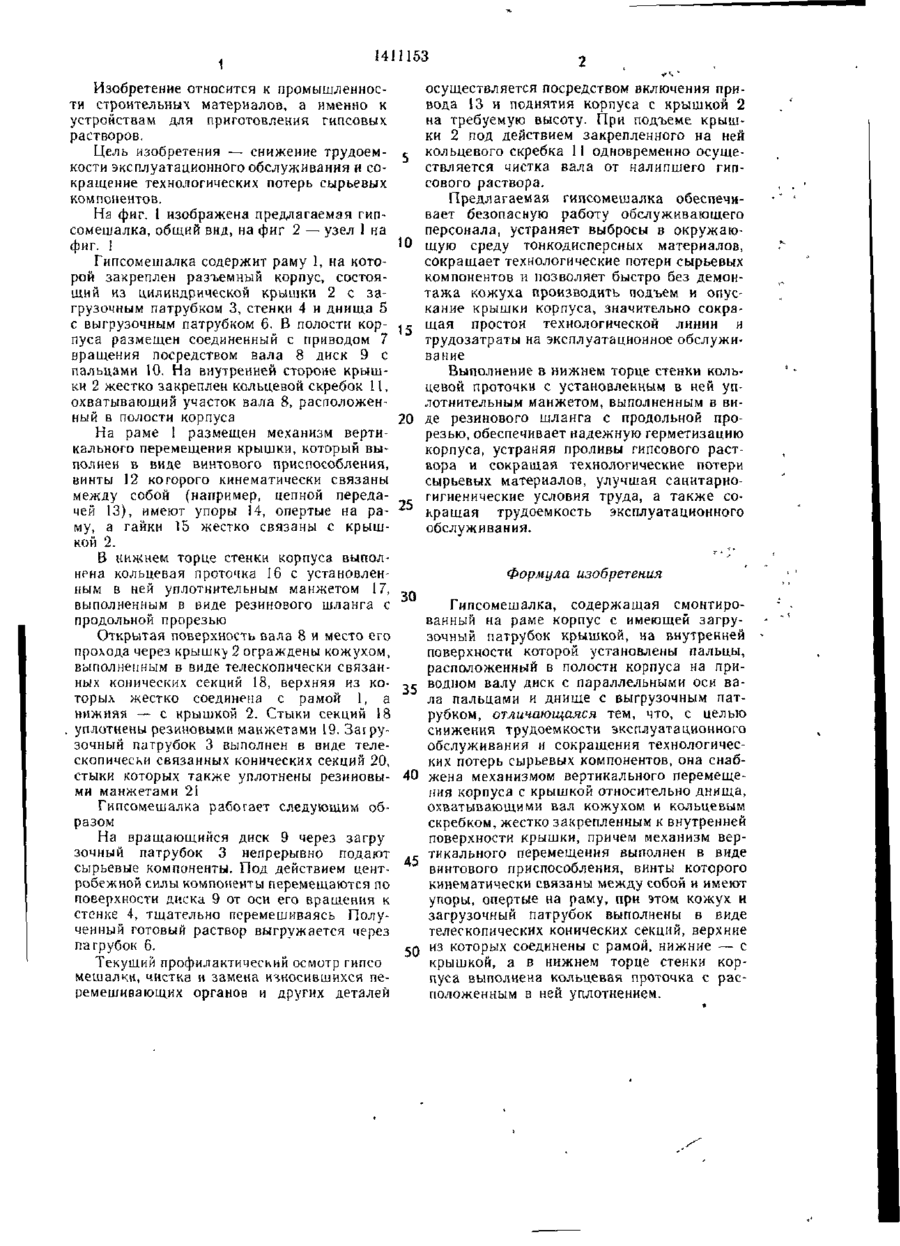

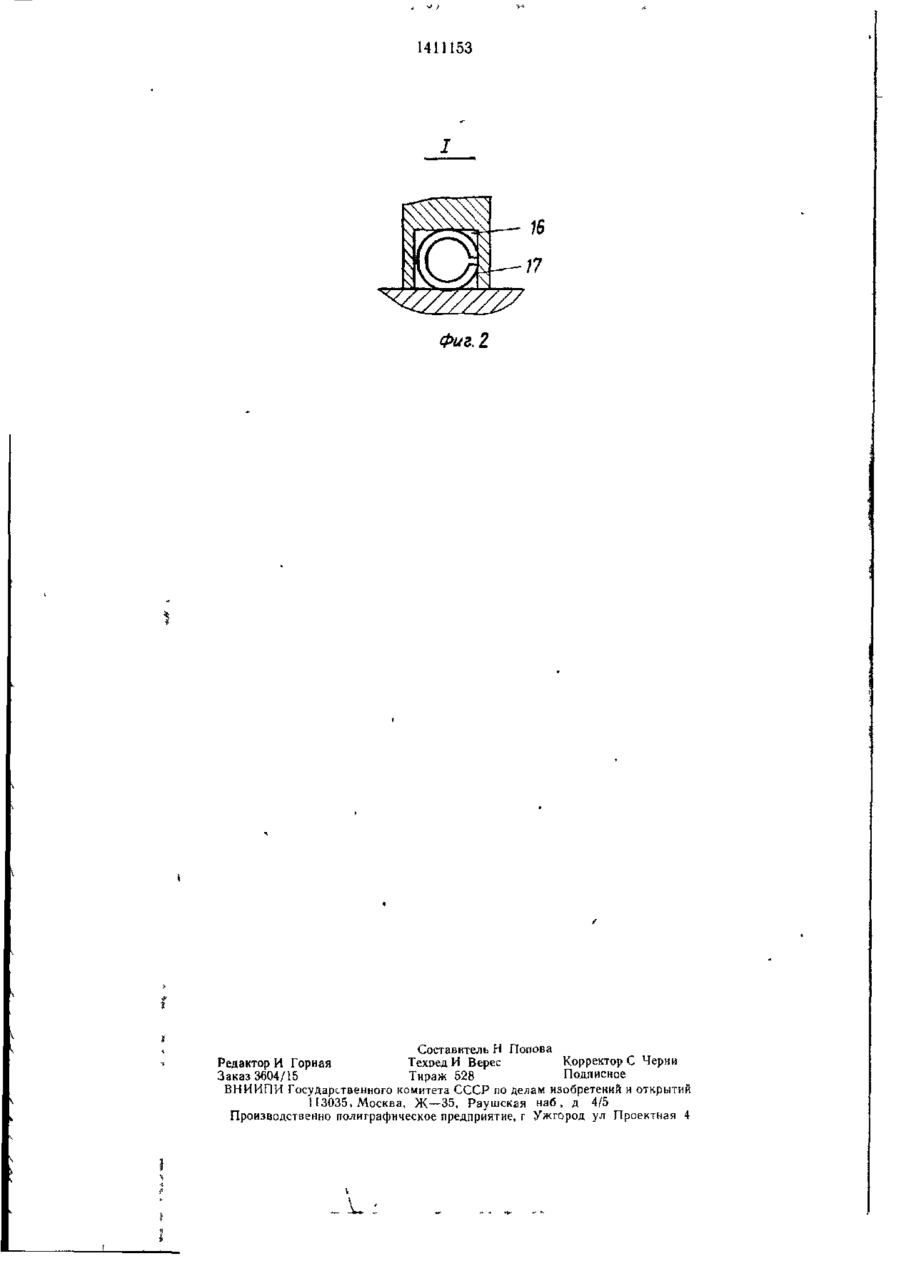

Изобретение относится к промышлен ности строительных материалов, а именно к устройствам для приготовления гипсовых растворов Целью изобретения является сни жение трудоемкости эксплуатационного об служивания и сокращение потерь сырьевых компонентов На раме 1 гипсомешалки расположен механизм вертикального перемещения Он выполнен в виде винтового приспособления, винты 12 которого кинематически связаны между собой и имеют упоры 14 Гайки 15 жестко связаны с крыш кой 2 Охватывающий вал 8, кожух и загрузочный патрубок 20 выполнены в виде телескопических конических секций Процесс перемешивания осуществляется в корпусе закрепленными на внутренней поверхности крышки 2 и на приводном диске 9 паль цами Текущий осмотр и очистка гипсомешалки осуществляются после подъема кор пуса с крышкой 2 механизмом вертикального перемещения В процессе подъема коль цевым скребком очищается вал 8 2 ил С *, СЛ 00 РЛФ 1 1411153 Изобретение относится к промышленности строительных материалов, а именно к устройствам для приготовления гипсовых растворов. Цель изобретения — снижение трудоемкости эксплуатационного обслуживания и сокращение технологических потерь сырьевых компонентов. На фиг. [ изображена предлагаемая гипсомешалка, общий вид, на фиг 2 — узел 1 на фиг. 1 Гипсомешалка содержит раму 1, на которой закреплен разъемный корпус, состоящий из цилиндрической крышки 2 с загрузочным патрубком 3, стенки 4 и днища 5 с выгрузочным патрубком 6. В полости корпуса размещен соединенный с приводом 7 вращения посредством вала 8 диск 9 с пальцами 10. На внутренней стороне крышки 2 жестко закреплен кольцевой скребок 11, охватывающий участок вала 8, расположенный в полости корпуса На раме I размещен механизм вертикального перемещения крышки, который выполнен в виде винтового приспособления, винты 12 которого кинематически связаны между собой (например, цепной передачей 13), имеют упоры 14, опертые на раму, а гайки 15 жестко связаны с крышкой 2. В нижнем торце стенки корпуса выполнена кольцевая проточка 16 с установленным в ней уплотнительным манжетом 17, выполненным в виде резинового шланга с продольной прорезью Открытая поверхность вала 8 и место его прохода через крышк> 2 ограждены кожухом, выполненным в виде телескопически связанных конических секций 18, верхняя из которых жестко соединена с рамой 1, а нижняя — с крышкой 2. Стыки секций І8 . уплотнены резиновыми манжетами 19. Загрузочный патрубок 3 выполнен в виде телескопически связанных конических секций 20, стыки которых также уплотнены резиновыми манжетами 21 Гипсомешалка работает следующим образом На вращающийся диск 9 через загру зочный патрубок 3 непрерывно подают сырьевые компоненты. Под действием центробежной силы компоненты перемещаются по поверхности диска 9 от оси его вращения к стенке 4, тщательно перемешиваясь Полученный готовый раствор выгружается через патрубок 6. Текущий профилактический осмотр гипсо мешалки, чистка и замена износившихся перемешивающих органов и других деталей с *0 ^г 20 осуществляется посредством включения привода 13 и поднятия корпуса с крышкой 2 на требуемую высоту. При подъеме крышки 2 под действием закрепленного на ней кольцевого скребка 11 одновременно осуществляется чистка вала от налипшего гипсового раствора. Предлагаемая гипсомешалка обеспечивает безопасную работу обслуживающего персонала, устраняет выбросы в окружающую среду тонкодисперсных материалов, сокращает технологические потери сырьевых компонентов и позволяет быстро без демонтажа кожуха производить подъем и опускание крышки корпуса, значительно сокращая простои технологической линии и трудозатраты на эксплуатационное обслуживание Выполнение в нижнем торце стенки кольцевой проточки с установленным в ней уплотнительным манжетом, выполненным в виде резинового шланга с продольной прорезью, обеспечивает надежную герметизацию корпуса, устраняя проливы гипсового раствора и сокращая технологические потери сырьевых материалов, улучшая санитарногигиенические условия труда, а также сокращая трудоемкость эксплуатационного обслуживания. Формула изобретения 30 Гипсомешалка, содержащая смонтированный на раме корпус с имеющей загрузочный патрубок крышкой, на внутренней поверхности которой установлены пальцы, расположенный в полости корпуса на призе водном валу диск с параллельными оси вала пальцами и днище с выгрузочным патрубком, отличающаяся тем, что, с целью снижения трудоемкости эксплуатационного обслуживания и сокращения технологических потерь сырьевых компонентов, она снаб40 жена механизмом вертикального перемещения корпуса с крышкой относительно днища, охватывающими вал кожухом и кольцевым скребком, жестко закрепленным к внутренней поверхности крышки, причем механизм вер45 тикального перемещения выполнен в виде винтового приспособления, винты которого кинематически связаны между собой и имеют упоры, опертые на раму, при этом кожух и загрузочный патрубок выполнены в виде телескопических конических секций, верхние из которых соединены с рамой, нижние — с крышкой, а в нижнем торце стенки корпуса выполнена кольцевая проточка с расположенным в ней уплотнением. 1411153 Фиг. 2 Составитель Н Попова Корректор С Черни Редактор И Горная Техред И Верес Подписное Заказ 3604/15 Тираж 528 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб , д 4/5 Производственно полиграфическое предприятие, г Ужгород ул Проектная 4 L
