Спосіб зневуглецювання високолегованого розплаву

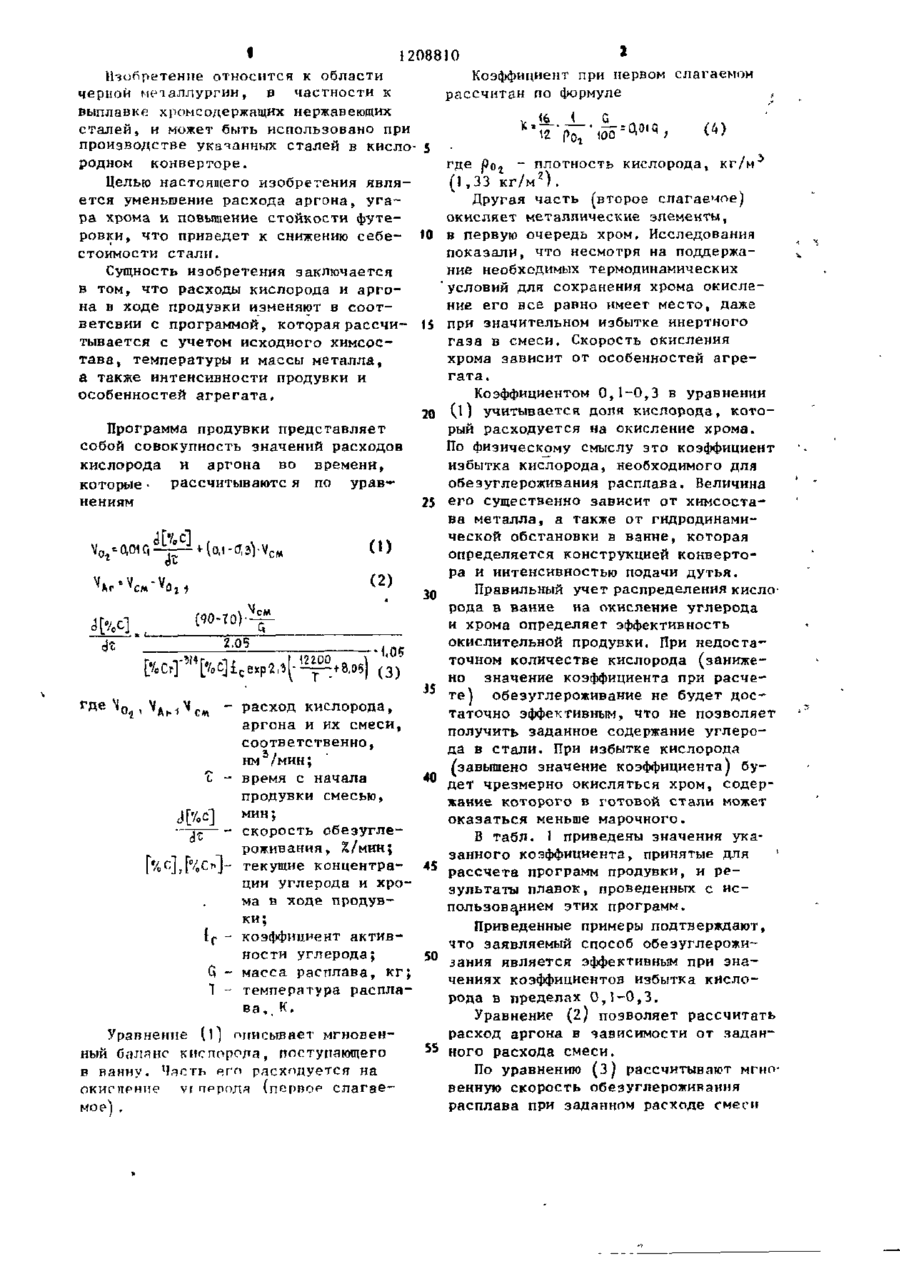

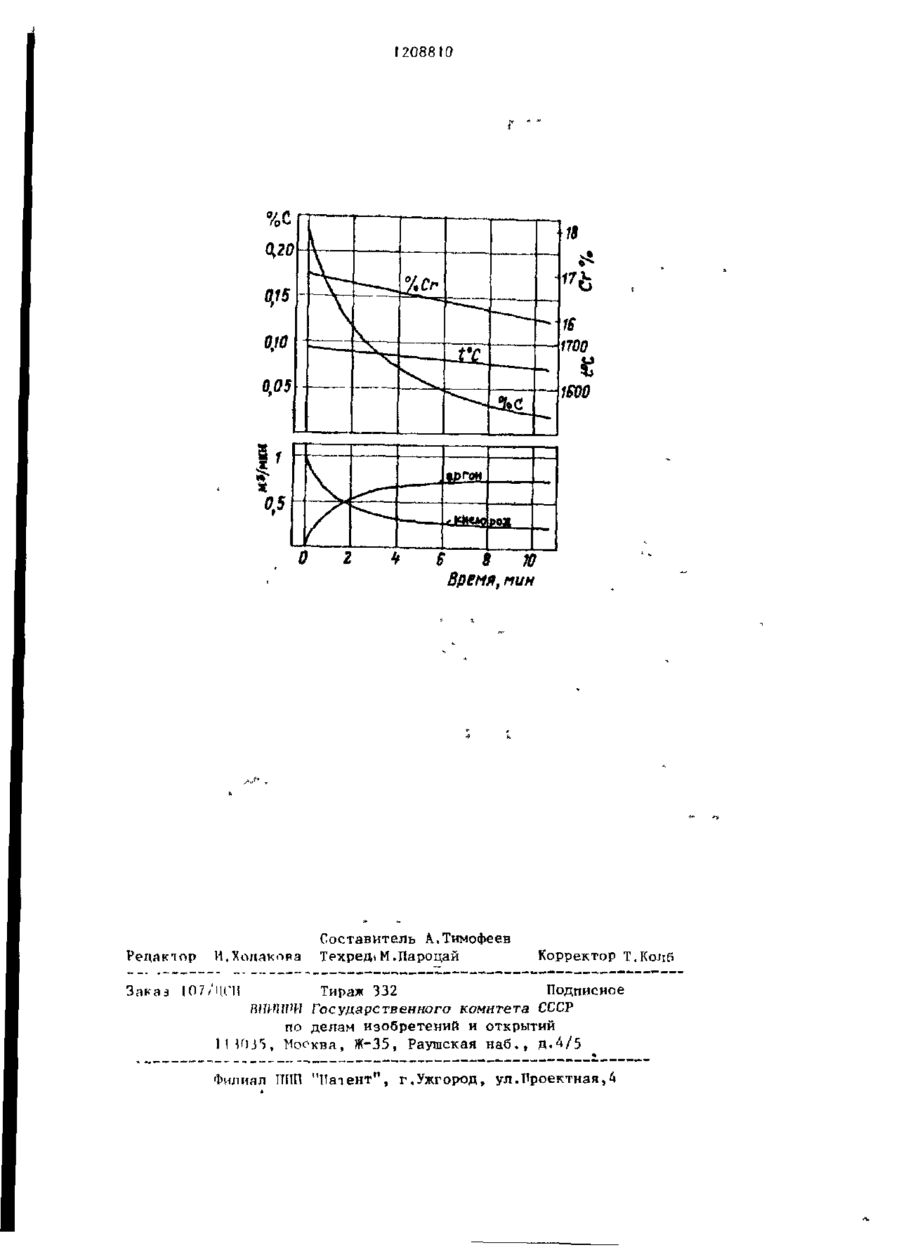

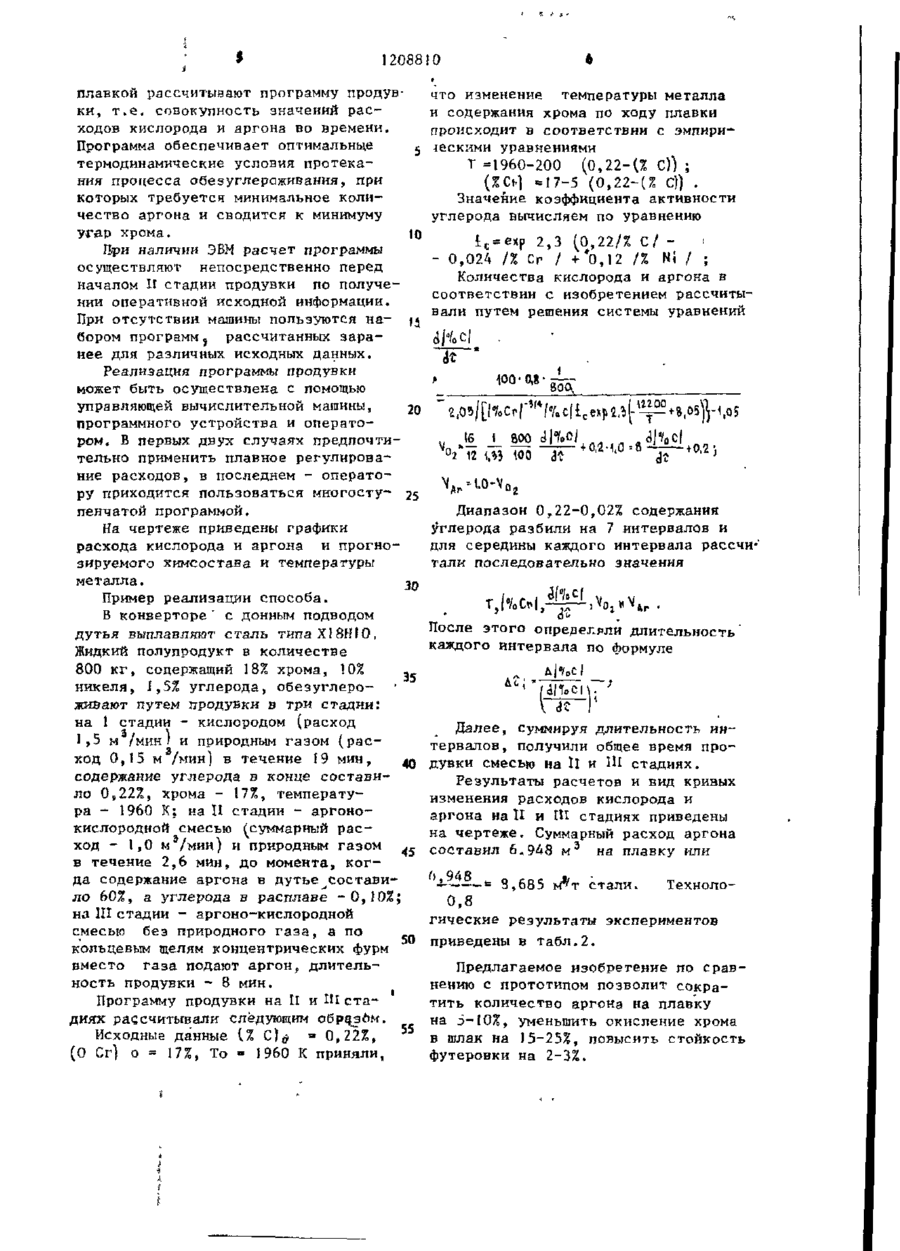

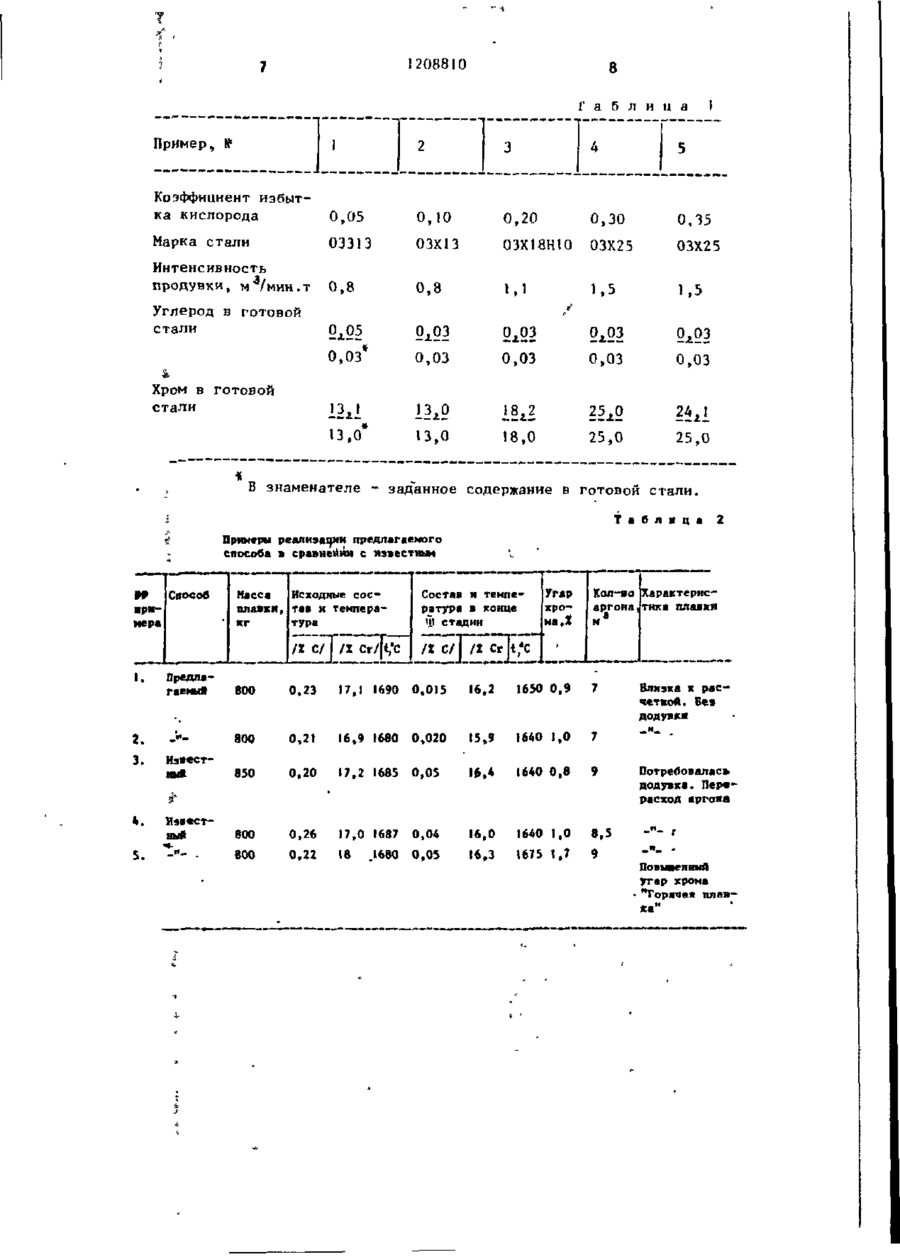

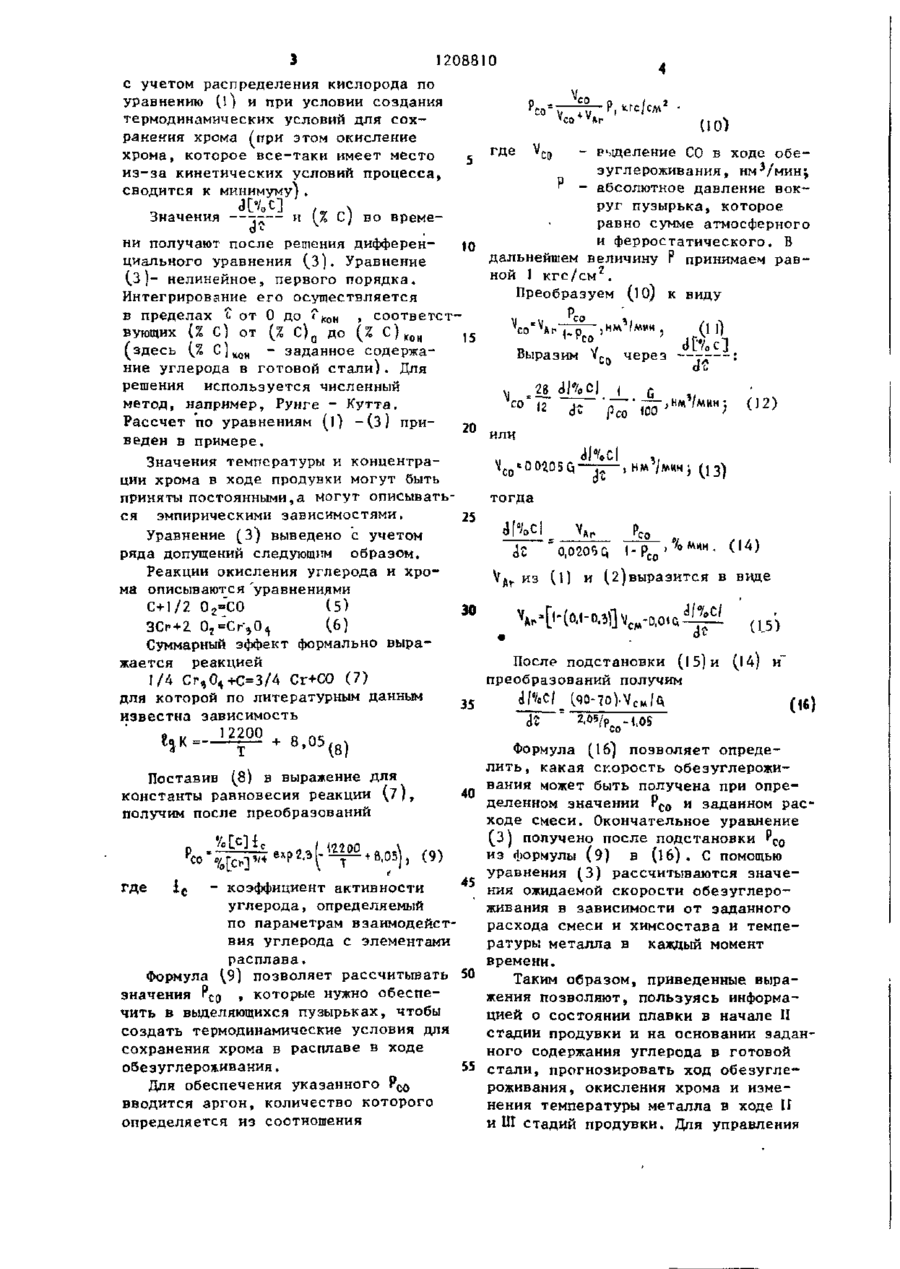

ДЛЯ ГЛУЖЬЫЮГО ПОЛЬЗОВАНИЯ ЭКЗ СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) Л О | ^ Л SU,,,, 1208810 (3D 4 С 21 С 5/28 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3703701/22-02 (22) 29.02.84 С71) Днепропетровский ордена Трудового Красного Знамени металлургический институт им. Л.И.Брежнева » (72) А.А.Минаков, Ю.В,Садовник, Ю.А.Нефёдов, В.А.Сударушкин, И.М.Ушенин, Б.В.Гуревич, Л.Б.Коваленко, Н.В.Стеценко, Г.Д.Данченко, В.Я.Капун, К.П.Вербицкий, А.М.Равдель, В.Н.Каплан и А.Л.Винницкий (53) 669.184.144.7 (088.8) (56/ Дж.Чипман, Дж.Эллиот. Производство стали-в электропечах. М,, Металлургия, 1965, с.114. Патент C ' A * 3816720, LI кл. С 21 D 3/04, 1974. Авторское свидетельство СССР № 786340, кл. С 21 С 5/28, 1980. (54) (57) СПОСОБ ОБЕЗУГЛЕРОЖИВАНИЯ ВЫСОКОЛЕГИРОВАННОГО РАСПЛАВА, включающий продувку расплава снизу окислителем в оболочке защитного газа в три периода с использованием в качестве окислителя в первый период кислорода, аргоно-кислородной смеси во второй и третий периоды, а в качест ве защитного газа - газообразного топлива в первый и второй периоды и аргона в третий период, регулирование состава аргоно-кислородной смеси по ходу продувки, о т л и ч а ю - ' щ и й с я тем, что, с целью уменьшения расхода аргона, угара хрома и повышения стойкости футеровки, кислород и аргон на второй и третьей стадиях продув'ки подают в количествах, определяемых из уравнений (О 2,05 (3) - соответственно расход кислорода,аргона и смеси, нм /мин; - время, мин; ~ концентрация Углерода и хрома; W СІ скорость обезуглеL роживания, %/мин; ° i c - коэффициент активности углерода; Q - масса расплава, кг; Т - температура расплава. Kt с м s (Л о 00 00 1208810 Изобретение относится к области черной металлургии, в частности к выплавке хромсодержащих нержавеющих сталей, и может быть использовано при производстве укачанных сталей в кисло- 5 родном конверторе. Целью настоящего изобретения является уменьшение расхода аргона, угара хрома и повышение стойкости футеровки, что приведет к снижению себе- 10 стоимости стали. Сущность изобретения заключается в том, что расходы кислорода и аргона в ходе продувки изменяют в соответсвии с программой, которая рассчи- 15 тывается с учетом исходного химсостава, температуры и массы металла, а также интенсивности продувки и особенностей агрегата. Программа продувки представляет собой совокупность значений расходов кислорода и аргона во времени, которые- рассчитываются по уравнениям (1) (2) 'Лг 'м с 2.05 О* і 'Дг-і*СМ -1,05 (3) * раСХОД КИСЛОрОДЭ, ~ аргона и их смеси, соответственно, нм /мин; Т, - время с начала продувки смесью,
