В’яжуче

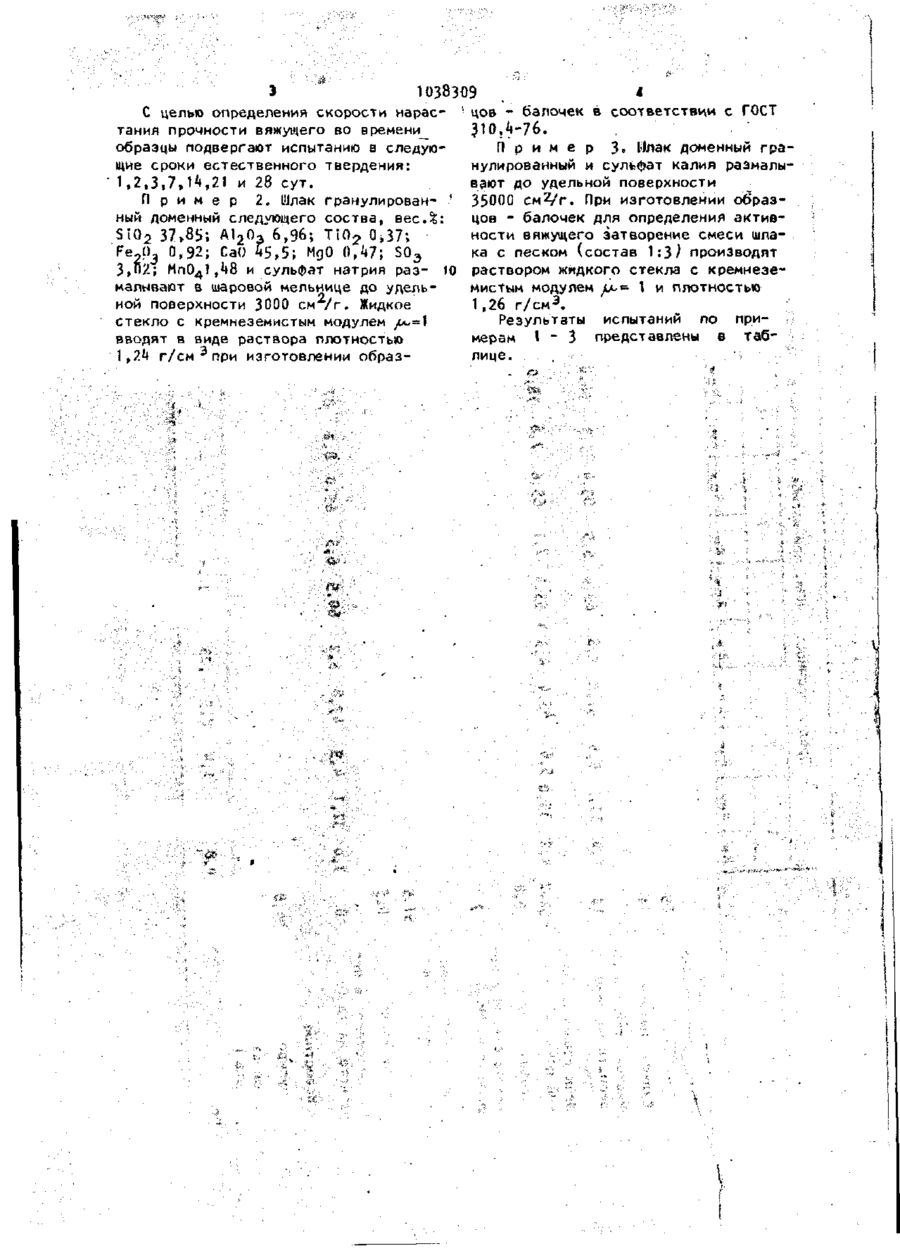

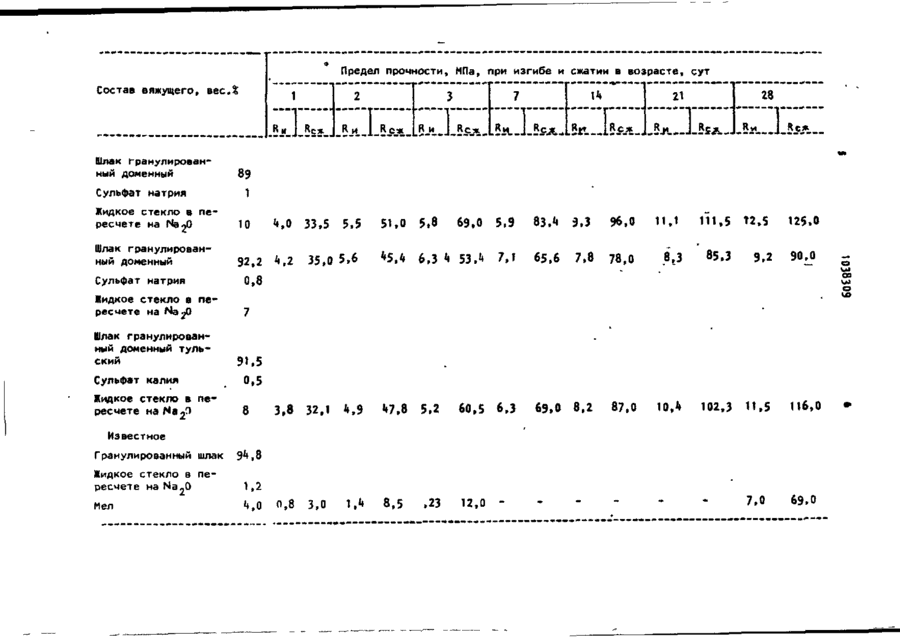

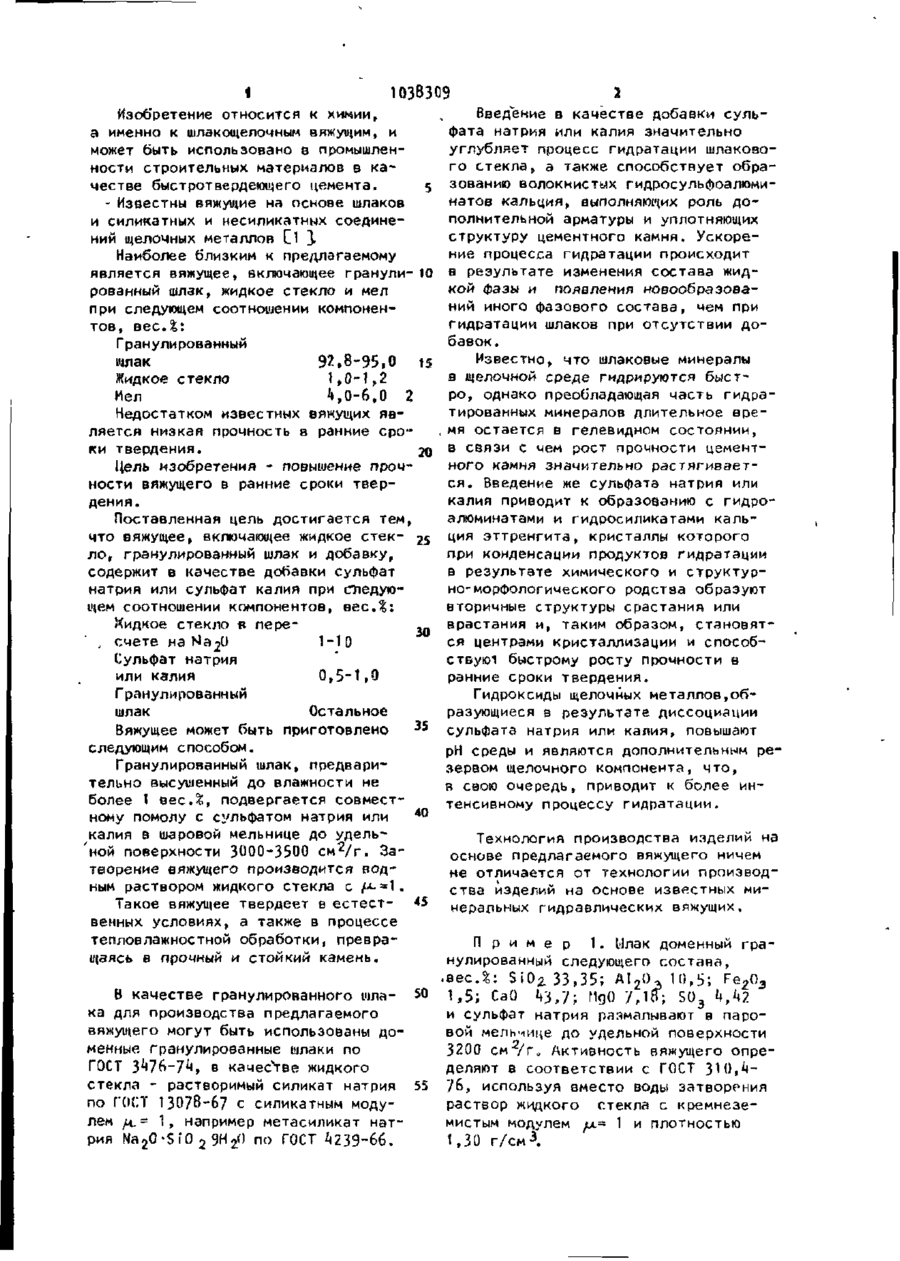

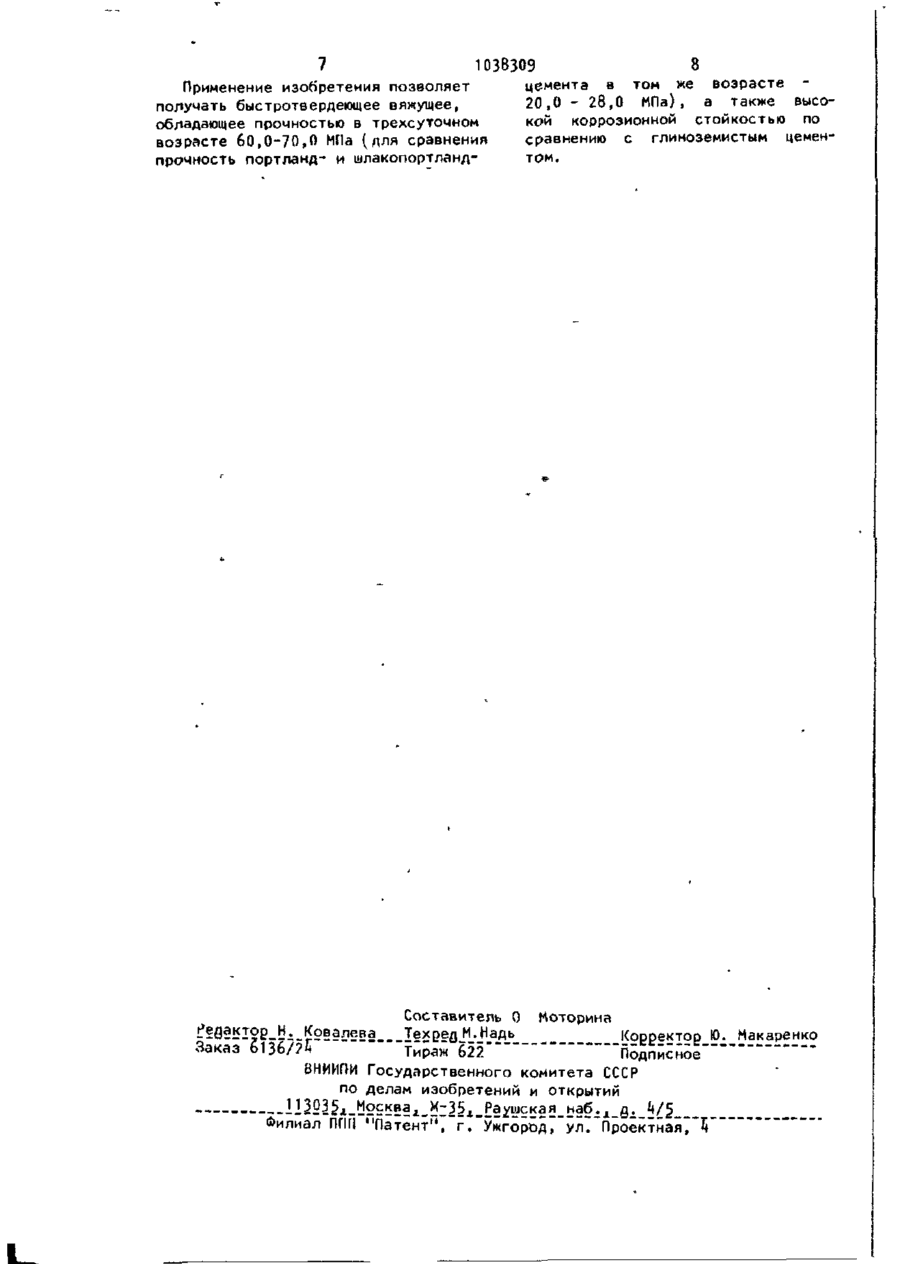

СОЮЗ СОВЕТСИИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН SU,,, 1038309 09*. ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ 3К Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) (22) 26.11.79 (72) Г.С. 30.08.83. Бюл, К 32 * В.Д. Глуховский, П.В. Кривенко, Ростовская и В.М. Тимкович (7ї) Киевский ордена Трудового Красного Знамени инженерно-строительный институт (S3) 632.666(088.8) ;; і , (56) 1. Глуховский В.Д. Грунтосиликаты. Киев. Госстроймздат УССР, 1959, стр. 18. ?.. Авторское свидетельство СССР W **525**9, кл. С 0^ В 7/1*1, 1972.» (5 і *) (57) ВЯИУ1ЦЕЕ, включающее жидкое -; стекло, гранулированный шлак и добавку, о т л и ч а ю щ е е с я тем, что, с целью ускорения твердения в ранние сроки, оно содержит в качестве добавки сульфат натрия или сульфат калил при следующем соотношении компонентов, вес Л : • Жидкое стек/>о > в пересчете •*'-,.. на Na»" Сульфат натрия или сульфат калия Гранулированный шлак 1-10 0,5-1,0 Остальное а if) С а с 00 00 СО О со 1 1038309 Введение в качестве добавки сульИзобретение относится к химии, фата натрия или калия значительно а именно к шлзкощелочным вяжущим, и углубляет процесс гидратации шлзкозоможет быть использовано в промышленго стекла, а также способствует обраности строительных материалов в качестве быстротвердеющего цемента. 5 зованию волокнистых гидросульфоалюминатов кальция, выполняющих роль до- Известны вяжущие на основе шлаков полнительной арматуры и уплотняющих и силикатных и несиликатных соединеструктуру цементного камня. Ускорений щелочных металлов [J } ние процесса гидратации происходит Наиболее близким к предлагаемому является вяжущее, включающее гранули-10 в результате изменения состава жидкой фазы и появления новообразоварованный шлак, жидкое стекло и мел ний иного фазового состава, чем при при следующем соотношении компоненгидратации шлаков при отсутствии дотов, вес.%: бавок. Гранулированный Известно, что шлаковые минералы млак 92,8-95,0 ts а щелочной среде гидрируются быстЖидкое стекло 1,0-1,2 ро, однако преобладающая часть гидраМел 4,0-6,0 2 Недостатком известных вяжущих явтированных минералов длительное вреляется низкая прочность в ранние сромя остается в гелевидном состоянии, ки твердения. 20 в связи с чем рост прочности цементЦель изобретения - повышение прочного камня значительно растягиваетности вяжущего в ранние сроки тверся. Введение же сульфата натрия или дения. калия приводит к образованию с гидроПоставленная цель достигается тем, алюминатами и гидросиликатами кальчто вяжущее, включающее жидкое стек- 25 ция эттренгита, кристаллы которого ло, гранулированный шлзк и добавку, при конденсации продуктов гидратации содержит в качестве добавки сульфат в результате химического и структурнатрия или сульфат калия при следуюно-морфологического родства образуют щем соотношении компонентов, вес.?: вторичные структуры срастания или Жидкое стекло в лере30 врастания и, таким образом, становят, счете на На$) 1-1 О ся центрами кристаллизации и способСульфат натрия ствуюі быстрому росту прочности в или калия 0,5-1,0 ранние сроки твердения. Гранулированный Гидроксиды щелочных металлов,обшлак Остальное разующиеся в результате диссоциации Вяжущее может быть приготовлено 35 сульфата натрия или калия, повышают следующим способом. рН среды и являются дополнительным реГранулированный шлак, предваризервом щелочного компонента, что, тельно высушенный до влажности не в свою очередь, приводит к более инболее 1 вес.%, подвергается совместтенсивному процессу гидратации. 40 ному помолу с сульфатом натрия или калия в шаровой мельнице до удельТехнология производства изделий на ной поверхности 3000-3500 см 2 /г. Заоснове предлагаемого вякущего ничем творение вяжущего производится водне отличается от технологии производным раствором жидкого стекла с ^u-=1 , ства изделий на основе известных миТакое вяжущее твердеет в естест- 45 неральных гидравлических вяжущих. венных условиях, а также в процессе тепловлажностной обработки, превраП р и м е р 1 . Ылак доменный г р а щаясь в прочный и стойкий камень. нулированный следующего состава, Si AUO 10,5; Fe?0, В качестве гранулированного шла- 50 1 , 5 ; СаО 4 3 , 7 ; MgO 7 J 8 ; S 0 3 ^ , ^ 2 " ка для производства предлагаемого и сульфат натрия размалывают в паровяжущего могут быть использованы довой мельчице до удельной поверхности менные гранулированные шлаки по 3200 см7Го Активность вяжущего опреГОСТ 3^*76-7^, в качестве жидкого деляют в соответствии с ГОСТ ЗИ),Астекла - растворимый силикат натрия 55 76, используя вместо воды затворения раствор жидкого стекла с кремнезепо ГОСТ 13078-67 с силикатным модумистым МОДулем /JL- 1 И ПЛОТНОСТЬЮ лем /4.= 1, например метасиликат натрия Na 2 0'Si0 2 9H 2 f) по ГОСТ 4239-66. 1,30 г / с м . 3 1038309 С целью определения скорости нарас- цов - балочек в соответствии с ГОСТ 310,4-76. тания прочности вяжущего во времени^ образцы подвергают испытанию в следуюПример 3» Ылак доменный гращие сроки естественного твердения: нулированный и сульфат калия размалы1.2,3,7,14.21 и 28 сут. вают до удельной поверхности ! 35000 снУг, При изготовлении образПример 2. Шлак гранулированцов - балочек для определения активный доменный следующего соства, вес.%: ности вяжущего затворение смеси шлаSiO 2 37>85; А1 2 0з 6,96; Т Ю 2 0,37; ка с песком (состав 1:3) производят Fe,p 3 0,92; СаО 4$,5; МдО 0,47; S0 3 3,п2; Мп041,48 и сульфат натрия раз- 10 раствором жидкого стекла с кремнеземистым модулем ^ = 1 и плотностью малывают в шаровой мельнице до удель1,26 г / с м 3 . ной поверхности 3000 см / г . Жидкое Результаты испытаний по при- : стекло с кремнеземистым модулем ju*=) вводят в виде раствора плотность» мерам 1 ~ 3 предет авлены в т аб1,24 г / с м 3 при изготовлении образлице. . • Предел прочности, МПа, при изгибе и сжатии в возрасте, сут Состав вяжущего, вес Л Шлак гранулированный доменный Сульфат натрия 89 1 Жидкое стекло в пересчете на Na 2 0 10 Шлак гранулированный доменный 92,2 4,2 Сульфат натрия 33,5 5.5 35,0 5,6 69,0 5,9 83.4 9,3 96,0 11,1 *5.* 6,3*» 53.4 7.» 65,6 7,8 78,0 8,3 51,0 5,8 111,5 Т2.5 125,0 85.3 9,2 90,0 7 Шлак гранулированный доменный тульский 91 ,5 Сульфат калия 0 ,5 Жидкое стекло в пересчете на Na^n 8 3,8 32,1 4,9 47,8 5,2 60,5 6,3 П,8 3,0 8,5 12,0 69,0 8,2 87,0 10,4 102,3 11,5 116,0 Известное Гранулированный шлак 94,8 Жидкое стекло в пересчете на NaJ) 1,2 Мел 4,0 со 0 ,8 Жидкое стекло в пересчете на 4,0 1,4 ,23 7,0 69,0 7 1038309 8 Применение изобретения позволяет цемента в том же возрасте полумать быстротвердеющее вяжущее, 20,0 - 28,0 МПа), а также высообладающее прочностью в трехсуточном кой коррозионной стойкостью по возрасте 60,0-70,0 МПа (для сравнения сравнению с глиноземистым цеменпрочность портланд- и шлакопортландтом. Составитель 0 Моторина !?£fl3KI°l?-H' Ковалева Техоед М._Надь Корректор Ю. Макаренко Заказ 6 1 3 6 М Тираж 622 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий — 1Ш35 А _Москва^М-35 х Раушская наб.л д. Ц/$ Филиал ППП "Патент", г."Ужгород,"ул7~ПроёктнаяГ5 "
