В’яжуче

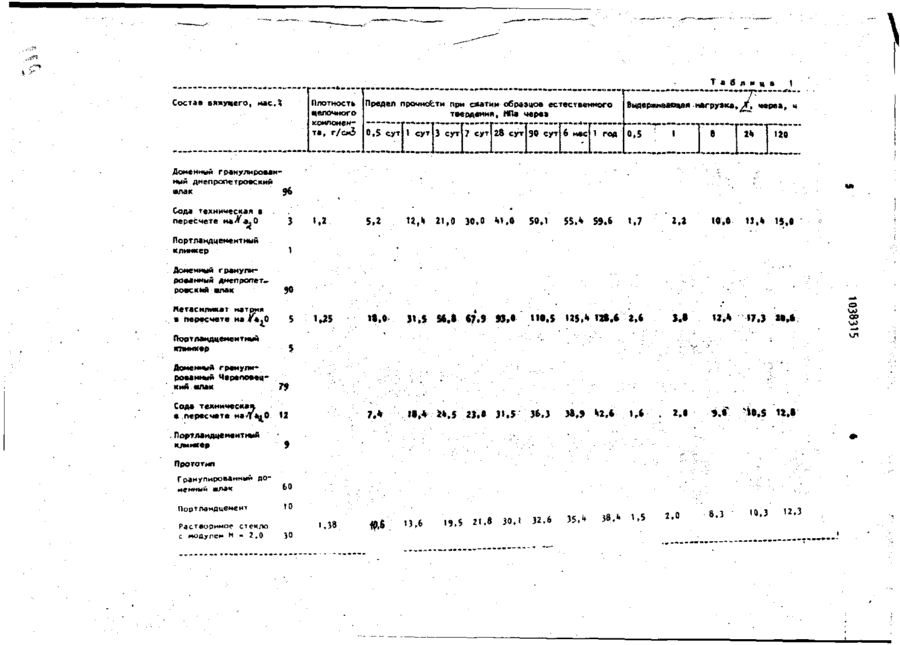

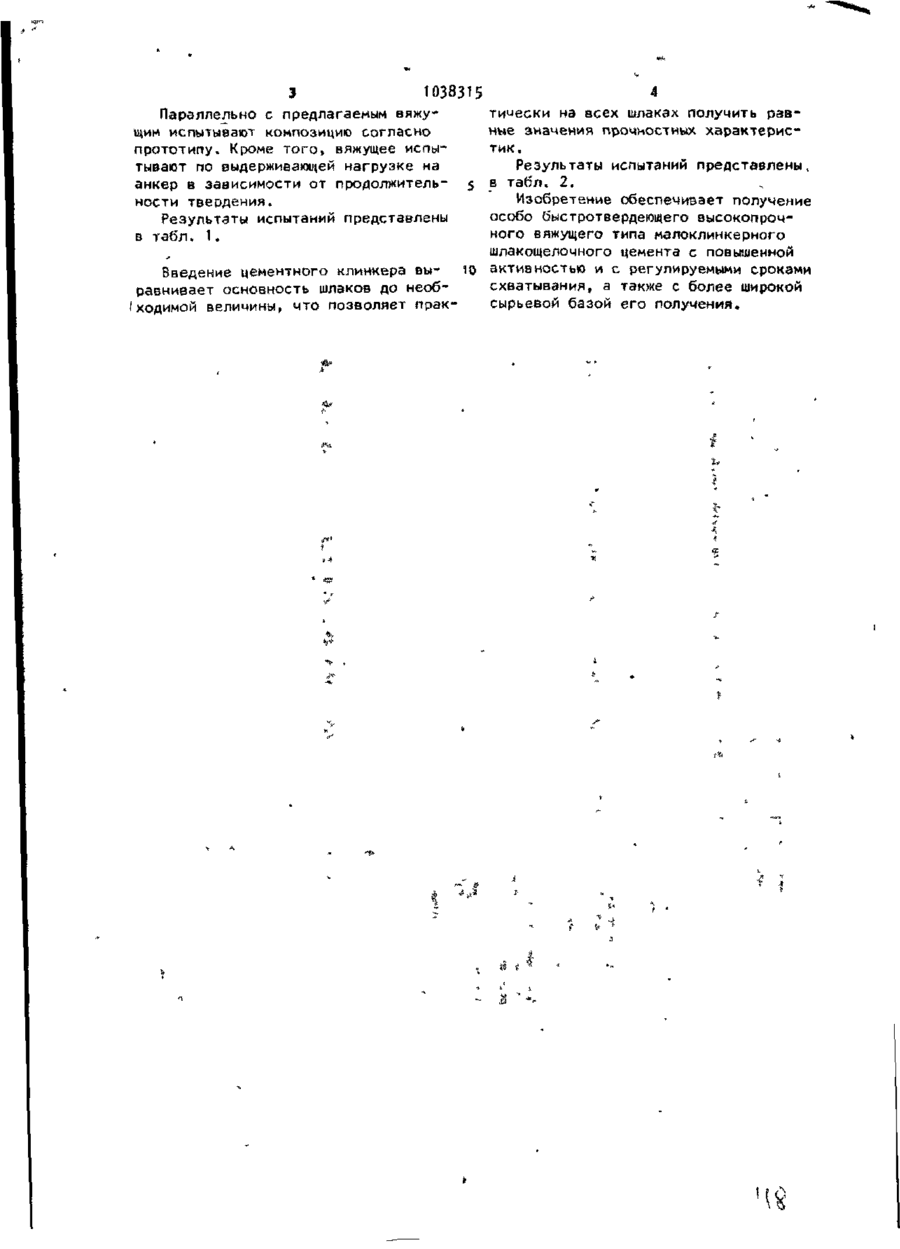

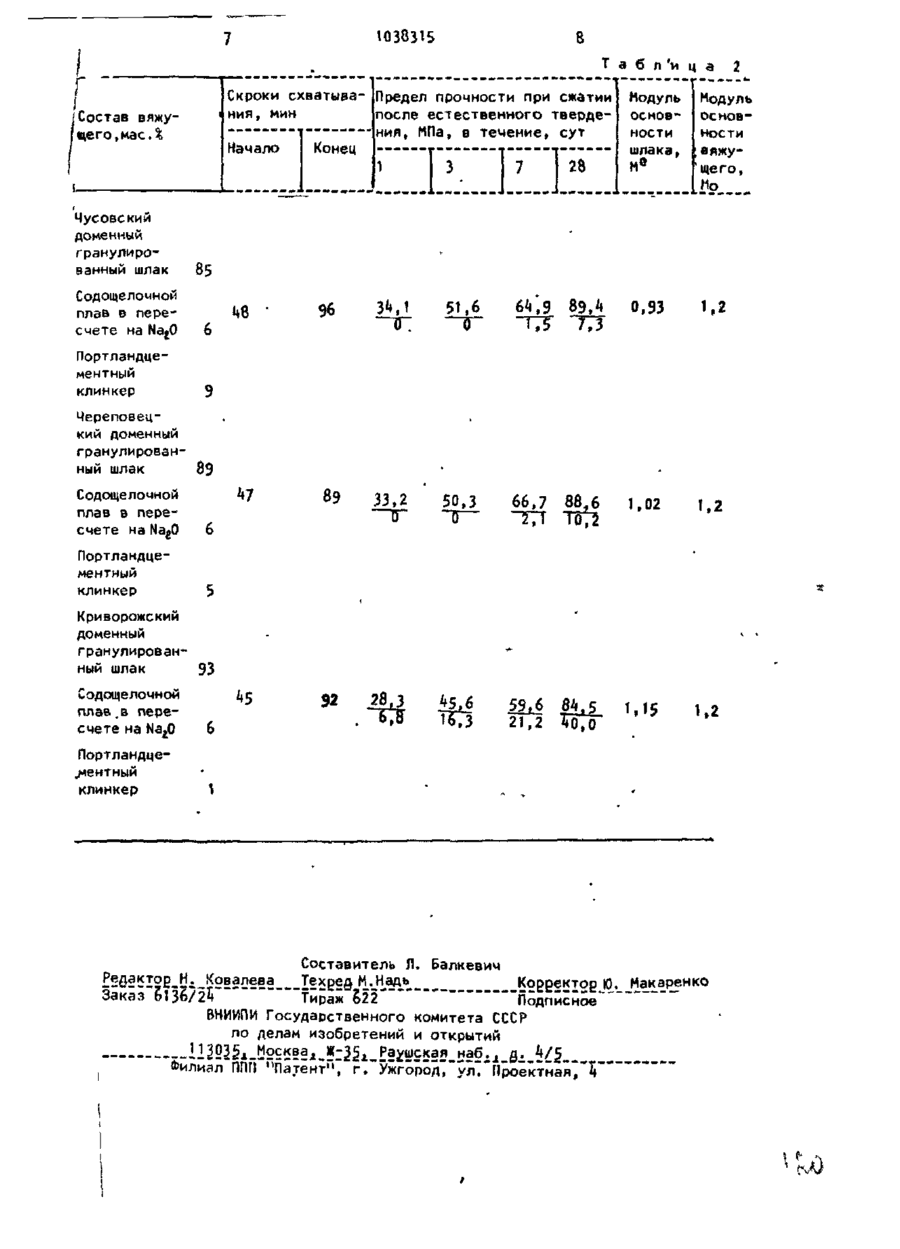

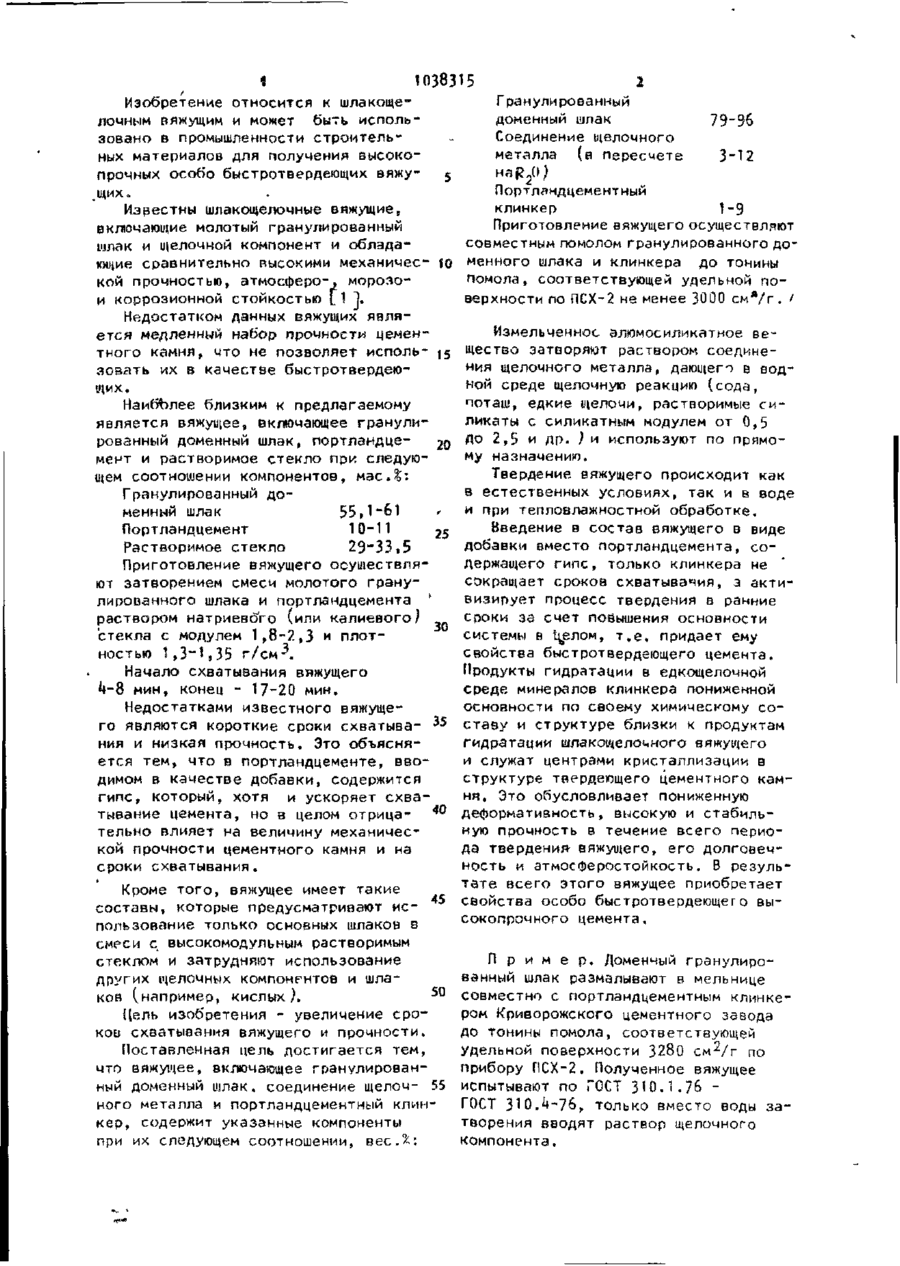

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) SU(11) Ю38315 A 3(SD С 0*1 В 19Л)** ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО' ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГТИЙ f S'vM К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 7881197/29-33 (22) 11.02.80 30 08.83. Бюл. I 32 f (72) В.Д. Глуховский, П.В. Кривенко, В.Л. Панкратов, Г.С. Ростовская и В„Ю. Тимкович (71) Киевский ордена Трудового Красного Знамени инженерно-строительный институт (53) 666.9^3(088.8) (56) 1, Глуховский В.Д. и др. Щелочные и щелочно-щелочноземельные гидравлические вяжущие и бетоны, Киев , "Вища школа", 1979, с. 103. 2. Айторское свидетельство СССР N1 ^08920, кл. С 04 В 19/0**, 1968. (5*0 (57) ВЯЖУЩЕЕ, включающее гранулированный доменный шлак, соединение щелочного металла и портландцементный клинкер, о т л и ч а ю щ е е с я тем, что, с целью увеличения сроков схватывания и прочности, оно содержит ' указанные компоненты при их следующем соотношении, в е с Д : Гранулированный доменный шлак 7Э"9б Соединение щелочного металла ( в пересчете на R 2 0 ) 3-12 Портландцементный к клинкер 1-9 СО 00 сл і 1038315 Изобретение относится к шлакощелочным вяжущим и может быть использовано в промышленности строительных материалов для получения высокопрочных особо быстротвердеющих вяжу- 5 .щих. Известны шлакощелочные вяжущие, включающие молотый гранулированный шлак и щелочной компонент и обладающие сравнительно высокими механичес- ю кой прочностью, атмосферо-, мородои коррозионной стойкостью И ]. Недостатком данных вяжущих является медленный набор прочности цементного камня, что не позволяет исполь- 15 зовать их в качестве быстротвердеющих. НаибЪлее близким к предлагаемому является вяжущее, включающее гранулированный доменный шлак, портландце20 мент и растворимое стекло при следующем соотношении компонентов, м э с Д : Гранулированный доменный шлак 55,1-61 Портландцемент 10-11 25 Растворимое стекло 29~33,5 Приготовление вяжущего осуществляют затворением смеси молотого гранулированного шлака и портландцемента ' раствором натриевдго (или калиевого) 30 стекла с модулем 1,8-2,3 и плотностью 1,3-1,35 г/см^. Гранулированный доменный шлак Соединение щелочного металла (а пересмете HaR2(>J 79~9б 3-12 Портландцементный клинкер 1-9 Приготовление вяжущего осуществляют совместным помолом гранулированного доменного шлака и клинкера до тонины помола, соответствующей удельной поя верхности по ПСХ-2 не менее 3000 см /г. / Измельченное алюмосиликатное вещество затворяют раствором соединения щелочного металла, дающего в водной среде щелочную реакцию (сода, поташ, едкие щелочи, растворимые силикаты с силикатным модулем от 0,5 до 2,5 и др. } и используют по прямому назначению. Твердение вяжущего происходит как в естественных условиях, так и е воде и при тепловлажностной обработке. Введение в состав вяжущего в виде добавки вместо портландцемента, содержащего гипс, только клинкера не сокращает сроков схватывания, э активизирует процесс твердения в ранние сроки за счет повышения основности системы в Целом, т.е. придает ему свойства быстротвердеющего цемента. Продукты гидратации в едкощелочной Начало схватывания вяжущего среде минералов клинкера пониженной 4-8 мин, конец - 17-20 мин. основности по своему химическому соНедостатками известного вяжущеставу и структуре близки к продуктам го являются короткие сроки схватыва- 35 гидратации шлакощеложного вяжущего ния и низкая прочность. Это объясняи служат центрами кристаллизации в ется тем, что в портландцементе, ввоструктуре твердеющего цементного камдимом в качестве добавки, содержится ня. Это обусловливает пониженную гипс, который, хотя и ускоряет схва40 деформативность, высокую и стабильтывание цемента, но в целом отрицаную прочность в течение всего периотельно влияет уа величину механичесда твердения вяжущего, его долговечкой прочности цементного камня и на ность и атмосферостойкость. В резульсроки схватывания. тате всего этого вяжущее приобретает Кроме того, вяжущее имеет такие свойства особо быстротвердеющего высоставы, которые предусматривают ис- 45 сокопрочного цемента. пользование только основных шлаков в смеси с высокомодульным растворимым П р и м е р . Доменный гранулиростеклом и затрудняют использование ванный шлак размалывают в мельнице других щелочных компонентов и шла50 совместно с портландцементным клинкеков (например, кислых). ром Криворожского цементного завода Цель изобретения - увеличение сродо тонины помола, соответствующей ков схватывания вяжущего и прочности. удельной поверхности 3280 см 2 /г по Поставленная цель достигается тем, прибору ПСХ-2. Полученное вяжущее что вяжугцее, включающее гранулированный доменный шлак, соединение щелоч- 55 испытывают по ГОСТ 310.1.76 ГОСТ 310.4-76, только вместо воды заного металла и портландцементный клинтйорения вводят раствор щелочного кер, содержит указанные компоненты компонента. при их следующем соотношении, вес.%: З 1038315 Параллельно с предлагаемым вяжутически на всех шлаках получить равщим испытывают композицию согласно ные значения прочностных характериспрототипу. Кроме того» вяжущее испытик. тывают по выдерживающей нагрузке на Результаты испытаний представлены, анкер в зависимости от продолжитель- 5 в табл. 2, ности твердения. Изобретение обеспечивает получение особо быстротвердеющего высокопрочРезультаты испытаний представлены ного вяжущего типа малоклинкерного в табл. 1. шлакощелочного цемента с повышенной Введение цементного клинкера выЮ активностью и с регулируемыми сроками схватывания, а также с более широкой равнивает основность шлаков до необI ходимой величины, что позволяет прак- сырьевой базой его получения. \ Т а б л и ц а 1 т Состав вяжуцего, иас.% Плотность цепочного компонента, г/смЗ Предел прочности при сяатии образцов естественного твердения, МЛа нагруака.^Г, черва» ч EZI 0,5 сут 1 сут 3 сут 7 сут28 сут 90 сут 6 мес 1 год 0.5 120 Доменный гранулированный днепропетровский шлак 9& Сода техническая в пересчете на^а-0 3 Портландцементный клинкер 1 U,k 21,0 30,0 ill,0 50,1 55. k 59.6 1,7 2.2 10.0 U,k 2,і J.f ИЛ 17.} 2,в 5,1 5.в" 15,0 40,5 Доменный ГрамуЛИРОаЛМНЫЙ Д««Л РОЛ* 7V ровский шлак 90 о Метасиликат натрия в пересчете на V*«0 5 Портлаидцемеитмым ктмимер 5 Доменный греиулмроааиный Череповецкий шлак Jt.5 И.в «7.9 93.0 II0.S Ї І 5 Л 1 ? » 12 СО 79 Сода техническая • .пересчете н а Y * j O .О . Портландцемент иыЙ клинкер 9 Прототип Гранулированный дошлак 60 Поотпамдцемеит 10 Растворимое стекло с нодуле»" М ж 2.0 1.38 30 fP.fi П.6 >9,5 21,в 30.1 32.6 35. і» 38, k 1,5 2,0 8.3 'Q.3 12.3 1030315 Табл'и ц а f Скроки схватыва- Предел прочности при сжатии ния, мин после естественного твердения, МПа, в течение, сут Начало Конец Состав вяжущего, мас Л 28 3 Чусовский доменный гранулированный шлак Модуль основности шлака, Модуль основности вяжущего, Мо 0,93 1,2 е 85 Содощелочной плав в пересчете на Na^O 6 Портландцементный клинкер 9 J*8 96 3
