Пляшка з нагвинчуваним ковпачком або ковпачками для фанатів (ріг достатку 2)

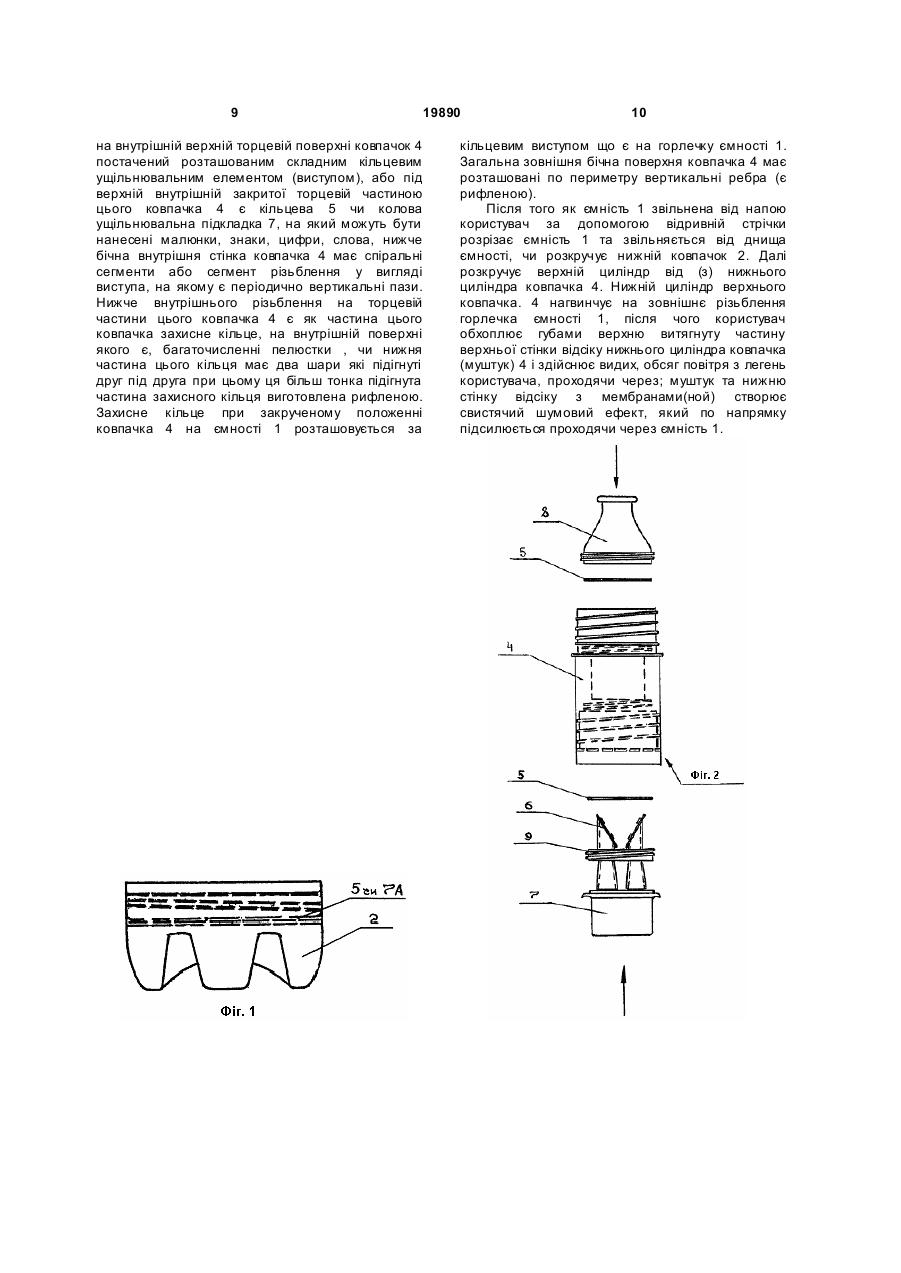

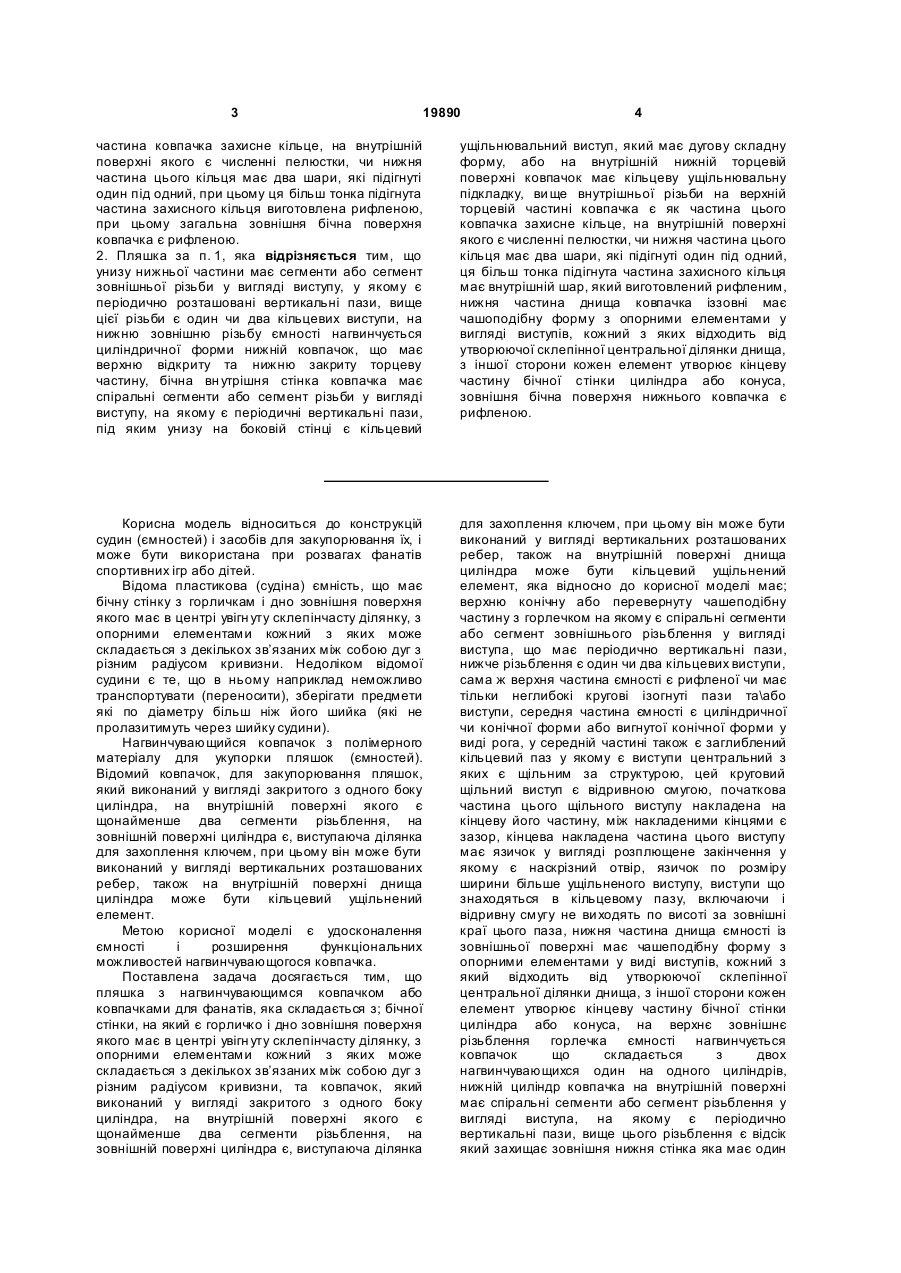

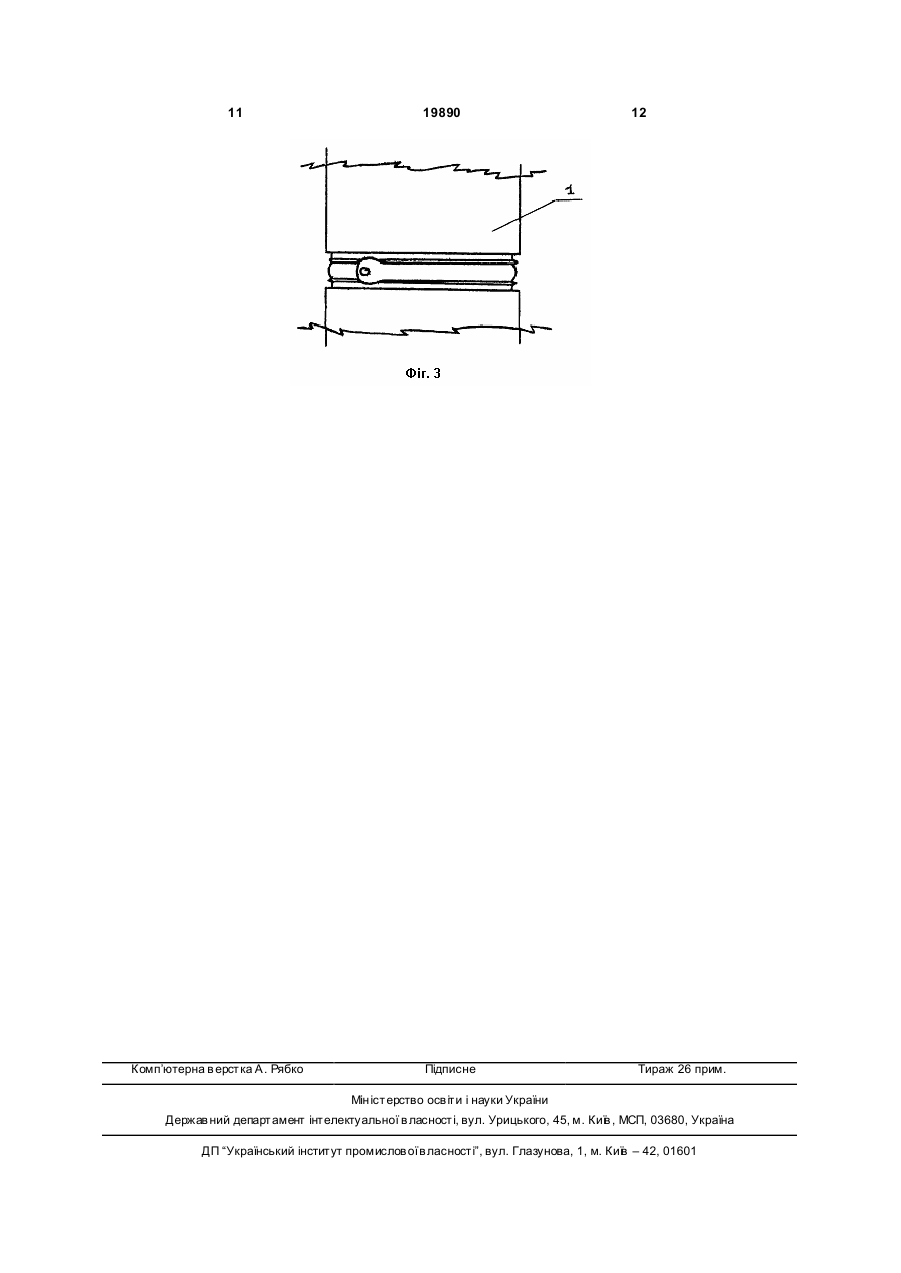

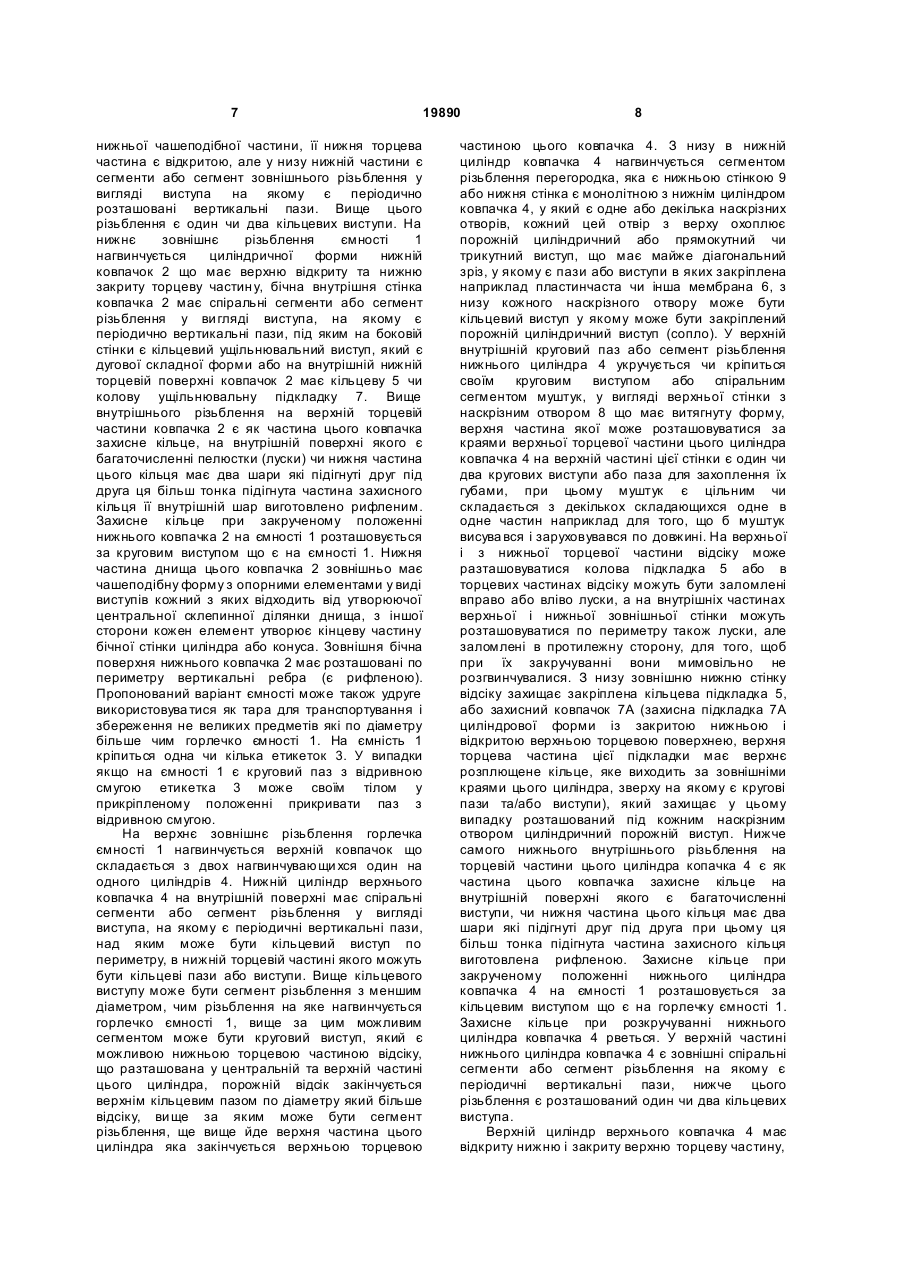

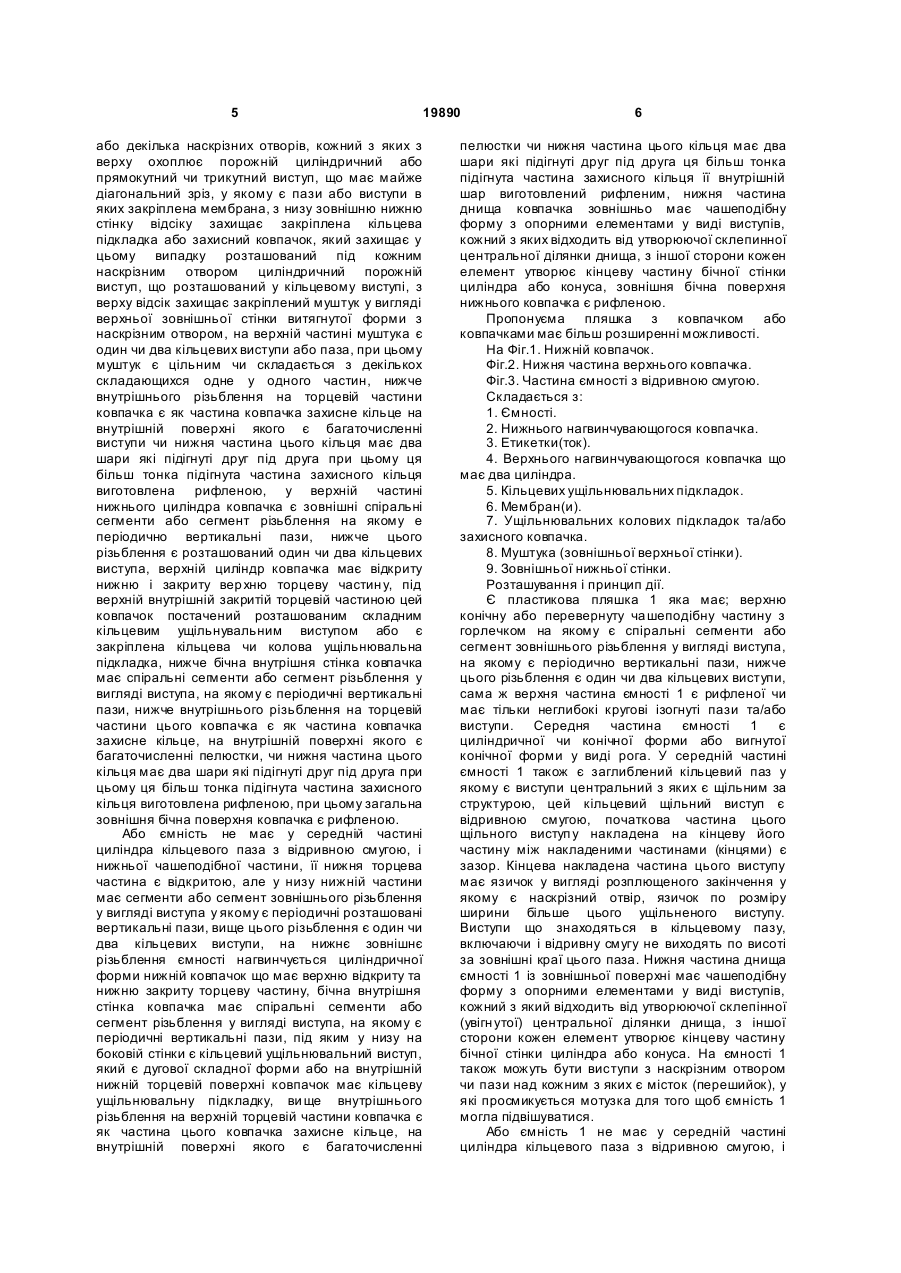

1. Пляшка з нагвинчуваним ковпачком або ковпачками для фанатів, що складається з бічної стінки, на якій є шийка і дно, зовнішня поверхня якого має в центрі увігнуту склепінчасту ділянку з опорними елементами, кожний з яких може складатися з декількох зв’язаних між собою дуг з різним радіусом кривизни, та ковпачка, який виконаний у вигляді закритого з одного боку циліндра, на внутрішній поверхні якого є щонайменше два сегменти різьби, на зовнішній поверхні циліндра є виступна ділянка для захоплення ключем, при цьому він може бути виконаний у вигляді вертикально розташованих ребер, також на внутрішній поверхні днища циліндра може бути кільцевий ущільнений елемент, яка відрізняється тим, що має вер хню конічну або перевернуту ча шоподібну частину з шийкою, на якій є спіральні сегменти або сегмент зовнішньої різьби у вигляді виступ у, що має періодичні вертикальні пази, нижче різьби є один чи два кільцевих виступи, сама ж верхня частина ємності є рифленою чи має тільки неглибокі кругові вигнуті пази та/або виступи, середня частина ємності є циліндричної чи конічної форми або вигнутої конічної форми у вигляді рога, у середній частині також є заглиблений кільцевий паз, у якому є виступи, центральний з яких є щільним за структурою, цей круговий виступ є відривною смугою, початкова частина цього виступу накладена на кінцеву його частину, між накладеними кінцями є зазор, кінцева накладена частина цього виступу має язичок у вигляді розплющеного закінчення, у якому є наскрізний отвір, язичок по ширині більше виступу, виступи, що знаходяться в кільцевому пазу, включаючи і відривну смугу, не ви ходять по висоті за зовнішні краї цього паза, нижня частина днища ємності із зовнішньої поверхні має чашоподібну форму з опорними елементами у вигляді виступів, кожний з яких відходить від утворюючої склепінної 2 (19) 1 3 19890 4 частина ковпачка захисне кільце, на внутрішній поверхні якого є численні пелюстки, чи нижня частина цього кільця має два шари, які підігнуті один під одний, при цьому ця більш тонка підігнута частина захисного кільця виготовлена рифленою, при цьому загальна зовнішня бічна поверхня ковпачка є рифленою. 2. Пляшка за п. 1, яка відрізняється тим, що унизу нижньої частини має сегменти або сегмент зовнішньої різьби у вигляді виступу, у якому є періодично розташовані вертикальні пази, вище цієї різьби є один чи два кільцевих виступи, на нижню зовнішню різьбу ємності нагвинчується циліндричної форми нижній ковпачок, що має верхню відкриту та нижню закриту торцеву частину, бічна вн утрішня стінка ковпачка має спіральні сегменти або сегмент різьби у вигляді виступу, на якому є періодичні вертикальні пази, під яким унизу на боковій стінці є кільцевий ущільнювальний виступ, який має дугову складну форму, або на внутрішній нижній торцевій поверхні ковпачок має кільцеву ущільнювальну підкладку, ви ще внутрішньої різьби на верхній торцевій частині ковпачка є як частина цього ковпачка захисне кільце, на внутрішній поверхні якого є численні пелюстки, чи нижня частина цього кільця має два шари, які підігнуті один під одний, ця більш тонка підігнута частина захисного кільця має внутрішній шар, який виготовлений рифленим, нижня частина днища ковпачка іззовні має чашоподібну форму з опорними елементами у вигляді виступів, кожний з яких відходить від утворюючої склепінної центральної ділянки днища, з іншої сторони кожен елемент утворює кінцеву частину бічної стінки циліндра або конуса, зовнішня бічна поверхня нижнього ковпачка є рифленою. Корисна модель відноситься до конструкцій судин (ємностей) і засобів для закупорювання їх, і може бути використана при розвагах фанатів спортивних ігр або дітей. Відома пластикова (судіна) ємність, що має бічну стінку з горличкам і дно зовнішня поверхня якого має в центрі увігн уту склепінчасту ділянку, з опорними елементами кожний з яких може складається з декількох зв’язаних між собою дуг з різним радіусом кривизни. Недоліком відомої судини є те, що в ньому наприклад неможливо транспортувати (переносити), зберігати предмети які по діаметру більш ніж його шийка (які не пролазитимуть через шийку судини). Нагвинчувающийся ковпачок з полімерного матеріалу для укупорки пляшок (ємностей). Відомий ковпачок, для закупорювання пляшок, який виконаний у вигляді закритого з одного боку циліндра, на внутрішній поверхні якого є щонайменше два сегменти різьблення, на зовнішній поверхні циліндра є, виступаюча ділянка для захоплення ключем, при цьому він може бути виконаний у вигляді вертикальних розташованих ребер, також на внутрішній поверхні днища циліндра може бути кільцевий ущільнений елемент. Метою корисної моделі є удосконалення ємності і розширення функціональних можливостей нагвинчувающогося ковпачка. Поставлена задача досягається тим, що пляшка з нагвинчувающимся ковпачком або ковпачками для фанатів, яка складається з; бічної стінки, на який є горличко і дно зовнішня поверхня якого має в центрі увігн уту склепінчасту ділянку, з опорними елементами кожний з яких може складається з декількох зв’язаних між собою дуг з різним радіусом кривизни, та ковпачок, який виконаний у вигляді закритого з одного боку циліндра, на внутрішній поверхні якого є щонайменше два сегменти різьблення, на зовнішній поверхні циліндра є, виступаюча ділянка для захоплення ключем, при цьому він може бути виконаний у вигляді вертикальних розташованих ребер, також на внутрішній поверхні днища циліндра може бути кільцевий ущільнений елемент, яка відносно до корисної моделі має; верхню конічну або перевернуту чашеподібну частину з горлечком на якому є спіральні сегменти або сегмент зовнішнього різьблення у вигляді виступа, що має періодично вертикальні пази, нижче різьблення є один чи два кільцевих виступи, сама ж верхня частина ємності є рифленої чи має тільки неглибокі кругові ізогнуті пази та\або виступи, середня частина ємності є циліндричної чи конічної форми або вигнутої конічної форми у виді рога, у середній частині також є заглиблений кільцевий паз у якому є виступи центральний з яких є щільним за структурою, цей круговий щільний виступ є відривною смугою, початкова частина цього щільного виступу накладена на кінцеву його частину, між накладеними кінцями є зазор, кінцева накладена частина цього виступу має язичок у вигляді розплющене закінчення у якому є наскрізний отвір, язичок по розміру ширини більше ущільненого виступу, виступи що знаходяться в кільцевому пазу, включаючи і відривну смугу не ви ходять по висоті за зовнішні краї цього паза, нижня частина днища ємності із зовнішньої поверхні має чашеподібну форму з опорними елементами у виді виступів, кожний з який відходить від утворюючої склепінної центральної ділянки днища, з іншої сторони кожен елемент утворює кінцеву частину бічної стінки циліндра або конуса, на верхнє зовнішнє різьблення горлечка ємності нагвинчується ковпачок що складається з двох нагвинчувающихся один на одного циліндрів, нижній циліндр ковпачка на внутрішній поверхні має спіральні сегменти або сегмент різьблення у вигляді виступа, на якому є періодично вертикальні пази, вище цього різьблення є відсік який захищає зовнішня нижня стінка яка має один 5 19890 або декілька наскрізних отворів, кожний з яких з верху охоплює порожній циліндричний або прямокутний чи трикутний виступ, що має майже діагональний зріз, у якому є пази або виступи в яких закріплена мембрана, з низу зовнішню нижню стінку відсіку захищає закріплена кільцева підкладка або захисний ковпачок, який захищає у цьому випадку розташований під кожним наскрізним отвором циліндричний порожній виступ, що розташований у кільцевому виступі, з верху відсік захищає закріплений муштук у вигляді верхньої зовнішньої стінки витягнутої форми з наскрізним отвором, на верхній частині муштука є один чи два кільцевих виступи або паза, при цьому муштук є цільним чи складається з декількох складающихся одне у одного частин, нижче внутрішнього різьблення на торцевій частини ковпачка є як частина ковпачка захисне кільце на внутрішній поверхні якого є багаточисленні виступи чи нижня частина цього кільця має два шари які підігнуті друг під друга при цьому ця більш тонка підігнута частина захисного кільця виготовлена рифленою, у верхній частині нижнього циліндра ковпачка є зовнішні спіральні сегменти або сегмент різьблення на якому е періодично вертикальні пази, нижче цього різьблення є розташований один чи два кільцевих виступа, верхній циліндр ковпачка має відкриту нижню і закриту вер хню торцеву частин у, під верхній внутрішній закритій торцевій частиною цей ковпачок постачений розташованим складним кільцевим ущільнувальним виступом або є закріплена кільцева чи колова ущільнювальна підкладка, нижче бічна внутрішня стінка ковпачка має спіральні сегменти або сегмент різьблення у вигляді виступа, на якому є періодичні вертикальні пази, нижче внутрішнього різьблення на торцевій частини цього ковпачка є як частина ковпачка захисне кільце, на внутрішній поверхні якого є багаточисленні пелюстки, чи нижня частина цього кільця має два шари які підігнуті друг під друга при цьому ця більш тонка підігнута частина захисного кільця виготовлена рифленою, при цьому загальна зовнішня бічна поверхня ковпачка є рифленою. Або ємність не має у середній частині циліндра кільцевого паза з відривною смугою, і нижньої чашеподібної частини, її нижня торцева частина є відкритою, але у низу нижній частини має сегменти або сегмент зовнішнього різьблення у вигляді виступа у якому є періодичні розташовані вертикальні пази, вище цього різьблення є один чи два кільцевих виступи, на нижнє зовнішнє різьблення ємності нагвинчується циліндричної форми нижній ковпачок що має верхню відкриту та нижню закриту торцеву частину, бічна внутрішня стінка ковпачка має спіральні сегменти або сегмент різьблення у вигляді виступа, на якому є періодичні вертикальні пази, під яким у низу на боковій стінки є кільцевий ущільнювальний виступ, який є дугової складної форми або на внутрішній нижній торцевій поверхні ковпачок має кільцеву ущільнювальну підкладку, ви ще внутрішнього різьблення на верхній торцевій частини ковпачка є як частина цього ковпачка захисне кільце, на внутрішній поверхні якого є багаточисленні 6 пелюстки чи нижня частина цього кільця має два шари які підігнуті друг під друга ця більш тонка підігнута частина захисного кільця її внутрішній шар виготовлений рифленим, нижня частина днища ковпачка зовнішньо має чашеподібну форму з опорними елементами у виді виступів, кожний з яких відходить від утворюючої склепинної центральної ділянки днища, з іншої сторони кожен елемент утворює кінцеву частину бічної стінки циліндра або конуса, зовнішня бічна поверхня нижнього ковпачка є рифленою. Пропонуєма пляшка з ковпачком або ковпачками має більш розширенні можливості. На Фіг.1. Нижній ковпачок. Фіг.2. Нижня частина верхнього ковпачка. Фіг.3. Частина ємності з відривною смугою. Складається з: 1. Ємності. 2. Нижнього нагвинчувающогося ковпачка. 3. Етикетки(ток). 4. Верхнього нагвинчувающогося ковпачка що має два циліндра. 5. Кільцевих ущільнювальних підкладок. 6. Мембран(и). 7. Ущільнювальних колових підкладок та/або захисного ковпачка. 8. Муштука (зовнішньої верхньої стінки). 9. Зовнішньої нижньої стінки. Розташування і принцип дії. Є пластикова пляшка 1 яка має; верхню конічну або перевернуту ча шеподібну частину з горлечком на якому є спіральні сегменти або сегмент зовнішнього різьблення у вигляді виступа, на якому є періодично вертикальні пази, нижче цього різьблення є один чи два кільцевих виступи, сама ж верхня частина ємності 1 є рифленої чи має тільки неглибокі кругові ізогнуті пази та/або виступи. Середня частина ємності 1 є циліндричної чи конічної форми або вигнутої конічної форми у виді рога. У середній частині ємності 1 також є заглиблений кільцевий паз у якому є виступи центральний з яких є щільним за структурою, цей кільцевий щільний виступ є відривною смугою, початкова частина цього щільного виступ у накладена на кінцеву його частину між накладеними частинами (кінцями) є зазор. Кінцева накладена частина цього виступу має язичок у вигляді розплющеного закінчення у якому є наскрізний отвір, язичок по розміру ширини більше цього ущільненого виступу. Виступи що знаходяться в кільцевому пазу, включаючи і відривну смугу не виходять по висоті за зовнішні краї цього паза. Нижня частина днища ємності 1 із зовнішньої поверхні має чашеподібну форму з опорними елементами у виді виступів, кожний з який відходить від утворюючої склепінної (увігн утої) центральної ділянки днища, з іншої сторони кожен елемент утворює кінцеву частину бічної стінки циліндра або конуса. На ємності 1 також можуть бути виступи з наскрізним отвором чи пази над кожним з яких є місток (перешийок), у які просмикується мотузка для того щоб ємність 1 могла підвішуватися. Або ємність 1 не має у середній частині циліндра кільцевого паза з відривною смугою, і 7 19890 нижньої чашеподібної частини, її нижня торцева частина є відкритою, але у низу нижній частини є сегменти або сегмент зовнішнього різьблення у вигляді виступа на якому є періодично розташовані вертикальні пази. Вище цього різьблення є один чи два кільцевих виступи. На нижнє зовнішнє різьблення ємності 1 нагвинчується циліндричної форми нижній ковпачок 2 що має верхню відкриту та нижню закриту торцеву частин у, бічна внутрішня стінка ковпачка 2 має спіральні сегменти або сегмент різьблення у ви гляді виступа, на якому є періодично вертикальні пази, під яким на боковій стінки є кільцевий ущільнювальний виступ, який є дугової складної форми або на внутрішній нижній торцевій поверхні ковпачок 2 має кільцеву 5 чи колову ущільнювальну підкладку 7. Вище внутрішнього різьблення на верхній торцевій частини ковпачка 2 є як частина цього ковпачка захисне кільце, на внутрішній поверхні якого є багаточисленні пелюстки (луски) чи нижня частина цього кільця має два шари які підігнуті друг під друга ця більш тонка підігнута частина захисного кільця її внутрішній шар виготовлено рифленим. Захисне кільце при закрученому положенні нижнього ковпачка 2 на ємності 1 розташовується за круговим виступом що є на ємності 1. Нижня частина днища цього ковпачка 2 зовнішньо має чашеподібну форму з опорними елементами у виді виступів кожний з яких відходить від утворюючої центральної склепинної ділянки днища, з іншої сторони кожен елемент утворює кінцеву частину бічної стінки циліндра або конуса. Зовнішня бічна поверхня нижнього ковпачка 2 має розташовані по периметру вертикальні ребра (є рифленою). Пропонований варіант ємності може також удруге використовува тися як тара для транспортування і збереження не великих предметів які по діаметру більше чим горлечко ємності 1. На ємність 1 кріпиться одна чи кілька етикеток 3. У випадки якщо на ємності 1 є круговий паз з відривною смугою етикетка 3 може своїм тілом у прикріпленому положенні прикривати паз з відривною смугою. На верхнє зовнішнє різьблення горлечка ємності 1 нагвинчується верхній ковпачок що складається з двох нагвинчувающи хся один на одного циліндрів 4. Нижній циліндр верхнього ковпачка 4 на внутрішній поверхні має спіральні сегменти або сегмент різьблення у вигляді виступа, на якому є періодичні вертикальні пази, над яким може бути кільцевий виступ по периметру, в нижній торцевій частині якого можуть бути кільцеві пази або виступи. Вище кільцевого виступу може бути сегмент різьблення з меншим діаметром, чим різьблення на яке нагвинчується горлечко ємності 1, вище за цим можливим сегментом може бути круговий виступ, який є можливою нижньою торцевою частиною відсіку, що разташована у центральній та верхній частині цього циліндра, порожній відсік закінчується верхнім кільцевим пазом по діаметру який більше відсіку, ви ще за яким може бути сегмент різьблення, ще вище йде верхня частина цього циліндра яка закінчується верхньою торцевою 8 частиною цього ковпачка 4. З низу в нижній циліндр ковпачка 4 нагвинчується сегментом різьблення перегородка, яка є нижньою стінкою 9 або нижня стінка є монолітною з нижнім циліндром ковпачка 4, у який є одне або декілька наскрізних отворів, кожний цей отвір з верху охоплює порожній циліндричний або прямокутний чи трикутний виступ, що має майже діагональний зріз, у якому є пази або виступи в яких закріплена наприклад пластинчаста чи інша мембрана 6, з низу кожного наскрізного отвору може бути кільцевий виступ у якому може бути закріплений порожній циліндричний виступ (сопло). У верхній внутрішній круговий паз або сегмент різьблення нижнього циліндра 4 укручується чи кріпиться своїм круговим виступом або спіральним сегментом муштук, у вигляді верхньої стінки з наскрізним отвором 8 що має витягнуту форму, верхня частина якої може розташовуватися за краями верхньої торцевої частини цього циліндра ковпачка 4 на верхній частині цієї стінки є один чи два кругових виступи або паза для захоплення їх губами, при цьому муштук є цільним чи складається з декількох складающихся одне в одне частин наприклад для того, що б муштук висува вся і заруховувався по довжині. На верхньої і з нижньої торцевої частини відсіку може разташовуватися колова підкладка 5 або в торцевих частинах відсіку можуть бути заломлені вправо або вліво луски, а на внутрішніх частинах верхньої і нижньої зовнішньої стінки можуть розташовуватися по периметру також луски, але заломлені в протилежну сторону, для того, щоб при їх закручуванні вони мимовільно не розгвинчувалися. З низу зовнішню нижню стінку відсіку захищає закріплена кільцева підкладка 5, або захисний ковпачок 7А (захисна підкладка 7А циліндрової форми із закритою нижньою і відкритою верхньою торцевою поверхнею, верхня торцева частина цієї підкладки має верхнє розплющене кільце, яке виходить за зовнішніми краями цього циліндра, зверху на якому є кругові пази та/або виступи), який захищає у цьому випадку розташований під кожним наскрізним отвором циліндричний порожній виступ. Нижче самого нижнього внутрішнього різьблення на торцевій частини цього циліндра копачка 4 є як частина цього ковпачка захисне кільце на внутрішній поверхні якого є багаточисленні виступи, чи нижня частина цього кільця має два шари які підігнуті друг під друга при цьому ця більш тонка підігнута частина захисного кільця виготовлена рифленою. Захисне кільце при закрученому положенні нижнього циліндра ковпачка 4 на ємності 1 розташовується за кільцевим виступом що є на горлечку ємності 1. Захисне кільце при розкручуванні нижнього циліндра ковпачка 4 рветься. У верхній частині нижнього циліндра ковпачка 4 є зовнішні спіральні сегменти або сегмент різьблення на якому є періодичні вертикальні пази, нижче цього різьблення є розташований один чи два кільцевих виступа. Верхній циліндр верхнього ковпачка 4 має відкриту нижню і закриту верхню торцеву частину, 9 19890 на внутрішній верхній торцевій поверхні ковпачок 4 постачений розташованим складним кільцевим ущільнювальним елементом (виступом), або під верхній внутрішній закритої торцевій частиною цього ковпачка 4 є кільцева 5 чи колова ущільнювальна підкладка 7, на який можуть бути нанесені малюнки, знаки, цифри, слова, нижче бічна внутрішня стінка ковпачка 4 має спіральні сегменти або сегмент різьблення у вигляді виступа, на якому є періодично вертикальні пази. Нижче внутрішнього різьблення на торцевій частини цього ковпачка 4 є як частина цього ковпачка захисне кільце, на внутрішній поверхні якого є, багаточисленні пелюстки , чи нижня частина цього кільця має два шари які підігнуті друг під друга при цьому ця більш тонка підігнута частина захисного кільця виготовлена рифленою. Захисне кільце при закрученому положенні ковпачка 4 на ємності 1 розташовується за 10 кільцевим виступом що є на горлечку ємності 1. Загальна зовнішня бічна поверхня ковпачка 4 має розташовані по периметру вертикальні ребра (є рифленою). Після того як ємність 1 звільнена від напою користувач за допомогою відривній стрічки розрізає ємність 1 та звільняється від днища ємності, чи розкручує нижній ковпачок 2. Далі розкручує верхній циліндр від (з) нижнього циліндра ковпачка 4. Нижній циліндр верхнього ковпачка. 4 нагвинчує на зовнішнє різьблення горлечка ємності 1, після чого користувач обхоплює губами верхню витягнуту частину верхньої стінки відсіку нижнього циліндра ковпачка (муштук) 4 і здійснює видих, обсяг повітря з легень користувача, проходячи через; муштук та нижню стінку відсіку з мембранами(ной) створює свистячий шумовий ефект, який по напрямку підсилюється проходячи через ємність 1. 11 Комп’ютерна в ерстка А. Рябко 19890 Підписне 12 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
