Кришка, придатна для установлення на тару, переважно пет – пляшку зі знімним ковпачком

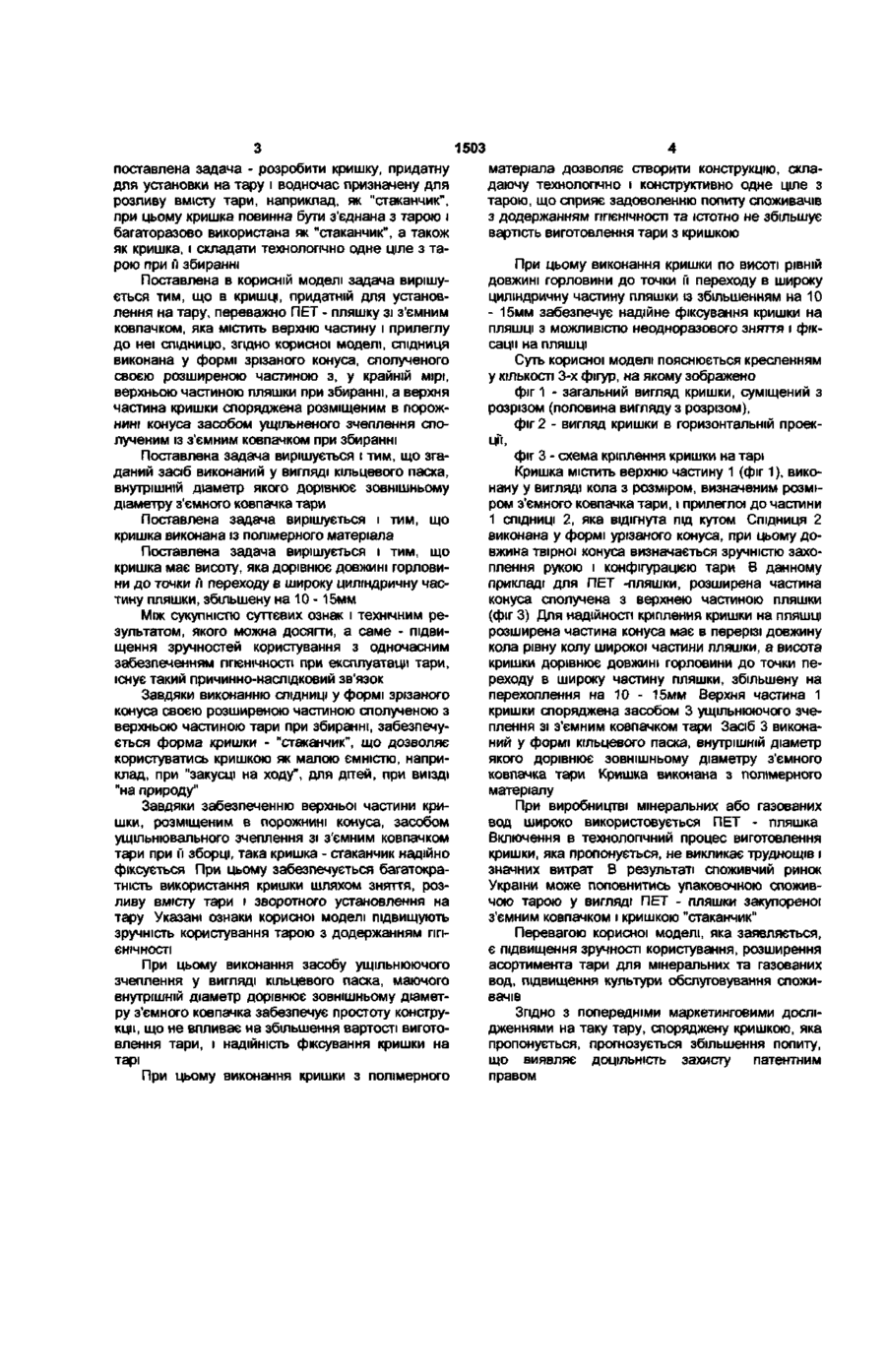

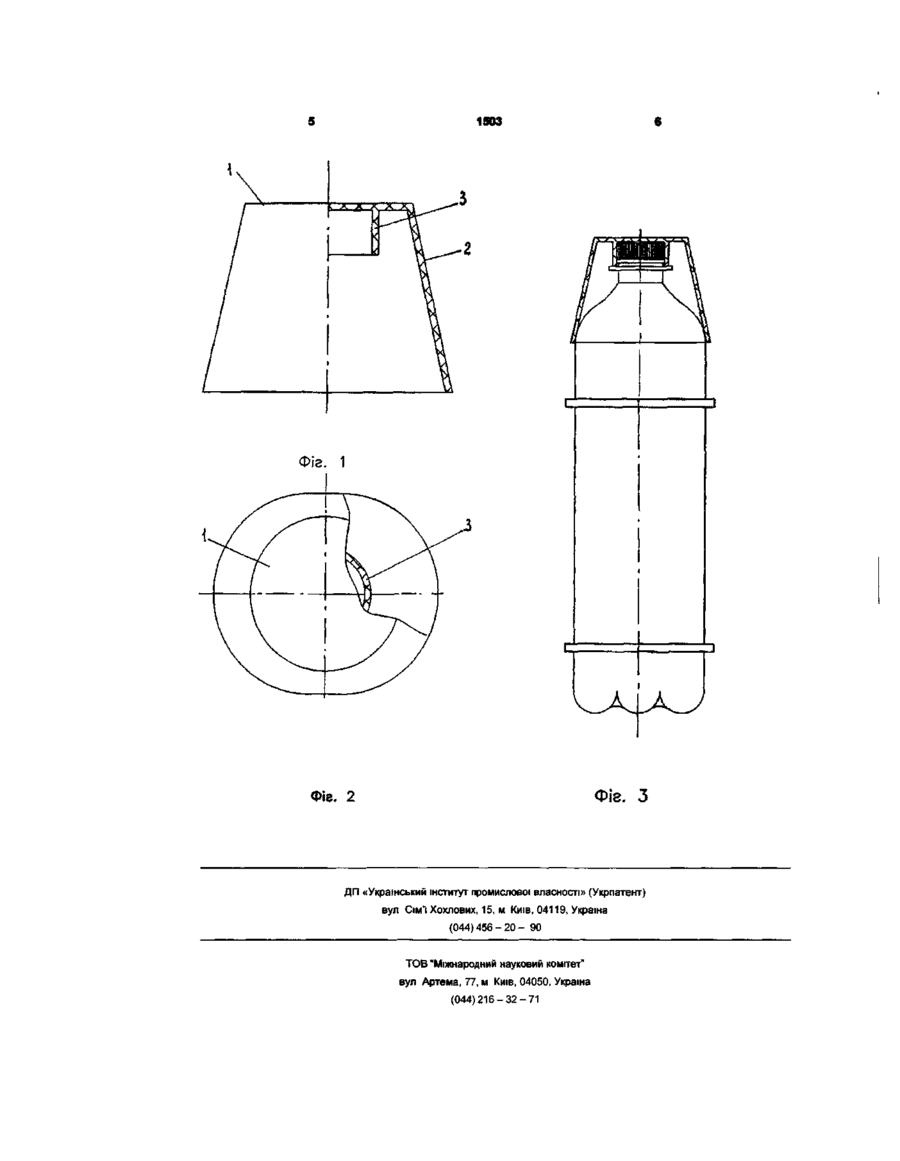

1 Кришка, придатна для установлення на тару, переважно ПЕТ - пляшку зі знімним ковпачком, яка містить верхню частину і прилеглу до неї юбку, яка відрізняється тим, що юбка виконана у формі зрізаного конуса, сполученого своєю розширеною частиною щонайменше з верхньою частиною пляшки при збиранні, а верхня частина кришки споряджена розміщеним в порожнині кону са засобом ущільненого зчеплення, сполученим із знімним ковпачком тари при збиранні 2 Кришка по п 1, яка відрізняється тим, що засіб ущільненого зчеплення виконаний у вигляді кільцевого паска, внутрішній діаметр якого дорівнює зовнішньому діаметру знімного ковпачка тари 3 Кришка по пп 1, 2, яка відрізняється тим, що вона виконана із полімерного матеріалу 4 Кришка по будь-якому з пп 1-3, яка відрізняється тим, що має висоту, яка дорівнює довжині горловини до точки її переходу в широку циліндричну частину пляшки, збільшену на 10-15мм Корисна модель відноситься до пристроїв, які використовуються в упаковці рідких продуктів, зокрема газованих і мінеральних вод і може бути використана для будь-якої тари, яка виконана у вигляді пляшки Відомий закупорювальний пристрій до пляшки, що складається із ковпачка і СПІДНИЦІ, з'єднаних між собою відривним кільцем (див патент України на корисну модель № 696, В67ДЗ/04, опуб 15 11 2000 р ) [ 1 ] Недоліком закупорювального пристрою є виключення використання СПІДНИЦІ - частини закупорювального пристрою як малої ємності, так як конструктивно спідниця виконана без опорної поверхні, що б забезпечило її використання, наприклад, як склянки До того ж в результаті з'єднання СПІДНИЦІ з ковпачком за допомогою відривного кільця, після зняття останнього виключається можливість повторної установки СПІДНИЦІ на пляшку Найбільш близьким по технічній суті - прототипом є кришка, що виявляє розкриття, яка придатна для установлення на тару (див патент України № 29454, В65Д41/34, 55/02, опуб 15 11 2000 р ) [2]прототип Кришка містить верхню частину, спідницю, залежну від верхньої частини, захисну смугу, яка виступає із СПІДНИЦІ, з'єднану з нею за допомогою ламких перемичок, при цьому захисна смуга виконана у вигляді основної циліндричної частини та сегментного паска Недоліком прототипа є складність конструкції і виготовлення, а також недоліки властиві указаному вище аналогу, а саме - виключення використання такої кришки як малої ємності при споживанні, що підвищило б зручність користування тарою Відома упаковочна тара у вигляді ПЕТ - пляшки, яка призначена для зберігання рідких продуктів, наприклад, мінеральної і газованої води, при цьому пляшка являє собою циліндричну ємність з різьбною горловиною, яка виготовлена з поліетилентерефталата (див ТУ України 64159434 011-98 "Пляшки полімерні з ковпачком для безалкогольних харчових продуктів) [3] При упаковці і заповненні пляшки безалкогольними напоями, на різьбову горловину нагвинчується з'ємний ковпачок (див ТУ України 1879700016 001-2000 "Корки гвинтові поліетиленові білі") [4] Така тара широко використовується споживачами і виготовляється на різноманітну споживчу ємність - 0,5л, 1л, 1,5л і т д В сучасних умовах життя, при розширенні мережі послуг харчування, населення все більше віддає перевагу "Закусці на ходу", в зв'язку з чим повинна бути вирішена проблема підвищення зручності користування тарою з додержанням санітарних і ГІГІЄНІЧНИХ ВИМОГ В основу корисної моделі, яка заявляється, СО о ю 1503 поставлена задача - розробити кришку, придатну для установки на тару і водночас призначену для розливу вмісту тари, наприклад, як "стаканчик", при цьому кришка повинна бути з'єднана з тарою і багаторазово використана як "стаканчик", а також як кришка, і складати технологічно одне ціле з тарою при її збиранні Поставлена в корисній моделі задача вирішується тим, що в кришці, придатній для установлення на тару, переважно ПЕТ - пляшку зі з'ємним ковпачком, яка містить верхню частину і прилеглу до неї спідницю, згідно корисної моделі, спідниця виконана у формі зрізаного конуса, сполученого своєю розширеною частиною з, у крайній мірі, верхньою частиною пляшки при збиранні, а верхня частина кришки споряджена розміщеним в порожнині конуса засобом ущільненого зчеплення сполученим із з'ємним ковпачком при збиранні Поставлена задача вирішується і тим, що згаданий засіб виконаний у вигляді кільцевого паска, внутрішній діаметр якого дорівнює зовнішньому діаметру з'ємного ковпачка тари Поставлена задача вирішується і тим, що кришка виконана із полімерного матеріала Поставлена задача вирішується і тим, що кришка має висоту, яка дорівнює довжині горловини до точки її переходу в широку циліндричну частину пляшки, збільшену на 10 - 15мм Між сукупністю суттєвих ознак і технічним результатом, якого можна досягти, а саме - підвищення зручностей користування з одночасним забезпеченням ГІГІЄНІЧНОСТІ при експлуатації тари, існує такий причинно-наслідковий зв'язок Завдяки виконанню СПІДНИЦІ у формі зрізаного конуса своєю розширеною частиною сполученою з верхньою частиною тари при збиранні, забезпечується форма кришки - "стаканчик", що дозволяє користуватись кришкою як малою ємністю, наприклад, при "закусці на ходу", для дітей, при виїзді "на природу" Завдяки забезпеченню верхньої частини кришки, розміщеним в порожнині конуса, засобом ущільнювального зчеплення зі з'ємним ковпачком тари при її зборці, така кришка - стаканчик надійно фіксується При цьому забезпечується багатократність використання кришки шляхом зняття, розливу вмісту тари і зворотного установлення на тару Указані ознаки корисної моделі підвищують зручність користування тарою з додержанням ГІГІЄНІЧНОСТІ При цьому виконання засобу ущільнюючого зчеплення у вигляді кільцевого паска, маючого внутрішній діаметр дорівнює зовнішньому діаметру з'ємного ковпачка забезпечує простоту конструкції, що не впливає на збільшення вартості виготовлення тари, і надійність фіксування кришки на тарі При цьому виконання кришки з полімерного матеріала дозволяє створити конструкцію, складаючу технологічно і конструктивно одне ціле з тарою, що сприяє задоволенню попиту споживачів з додержанням ГІГІЄНІЧНОСТІ та істотно не збільшує вартість виготовлення тари з кришкою При цьому виконання кришки по висоті рівній довжині горловини до точки її переходу в широку циліндричну частину пляшки із збільшенням на 10 - 15мм забезпечує надійне фіксування кришки на пляшці з можливістю неодноразового зняття і фіксації на пляшці Суть корисної моделі пояснюється кресленням у КІЛЬКОСТІ 3-х фігур, на якому зображено фіг 1 - загальний вигляд кришки, суміщений з розрізом (половина вигляду з розрізом), фіг 2 - вигляд кришки в горизонтальній проекції, фіг 3 - схема кріплення кришки на тарі Кришка містить верхню частину 1 (фіг 1), виконану у вигляді кола з розміром, визначеним розміром з'ємного ковпачка тари, і прилеглої до частини 1 СПІДНИЦІ 2, яка відігнута під кутом Спідниця 2 виконана у формі урізаного конуса, при цьому довжина твірної конуса визначається зручністю захоплення рукою і конфігурацією тари В данному прикладі для ПЕТ -пляшки, розширена частина конуса сполучена з верхнею частиною пляшки (фіг 3) Для надійності кріплення кришки на пляшці розширена частина конуса має в перерізі довжину кола рівну колу широкої частини пляшки, а висота кришки дорівнює довжині горловини до точки переходу в широку частину пляшки, збільшену на перехоплення на 10 - 15мм Верхня частина 1 кришки споряджена засобом 3 ущільнюючого зчеплення зі з'ємним ковпачком тари Засіб 3 виконаний у формі кільцевого паска, внутрішній діаметр якого дорівнює зовнішньому діаметру з'ємного ковпачка тари Кришка виконана з полімерного матеріалу При виробництві мінеральних або газованих вод широко використовується ПЕТ - пляшка Включення в технологічний процес виготовлення кришки, яка пропонується, не викликає труднощів і значних витрат В результаті споживчий ринок України може поповнитись упаковочною споживчою тарою у вигляді ПЕТ - пляшки закупореної з'ємним ковпачком і кришкою "стаканчик" Перевагою корисної моделі, яка заявляється, є підвищення зручності користування, розширення асортименте тари для мінеральних та газованих вод, підвищення культури обслуговування споживачів Згідно З попередніми маркетинговими дослідженнями на таку тару, споряджену кришкою, яка пропонується, прогнозується збільшення попиту, що виявляє доцільність захисту патентним правом 1503 ФІг. 1 Фіг. З Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
