Спосіб визначення метеорологічних поправок для підготовки стрільби артилерії

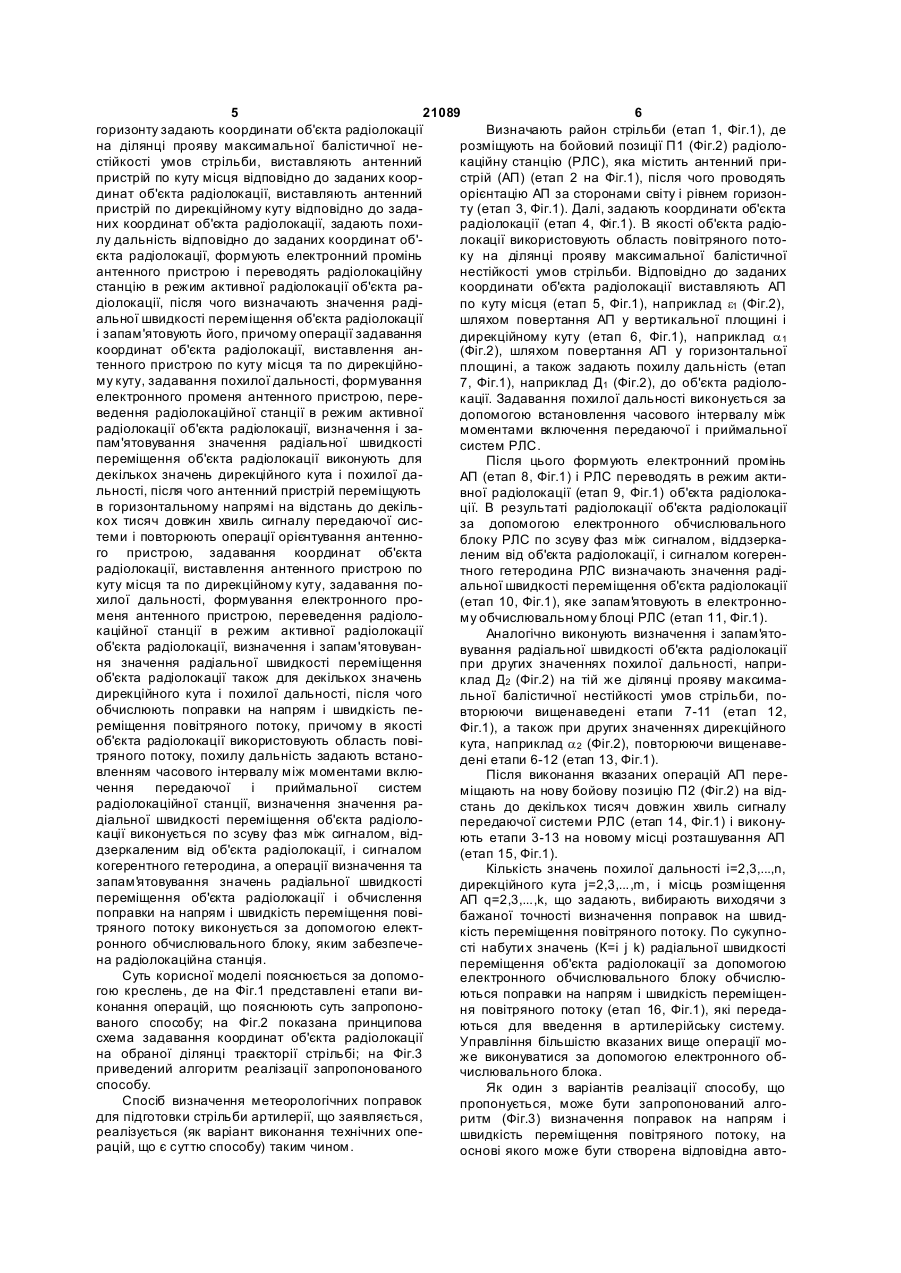

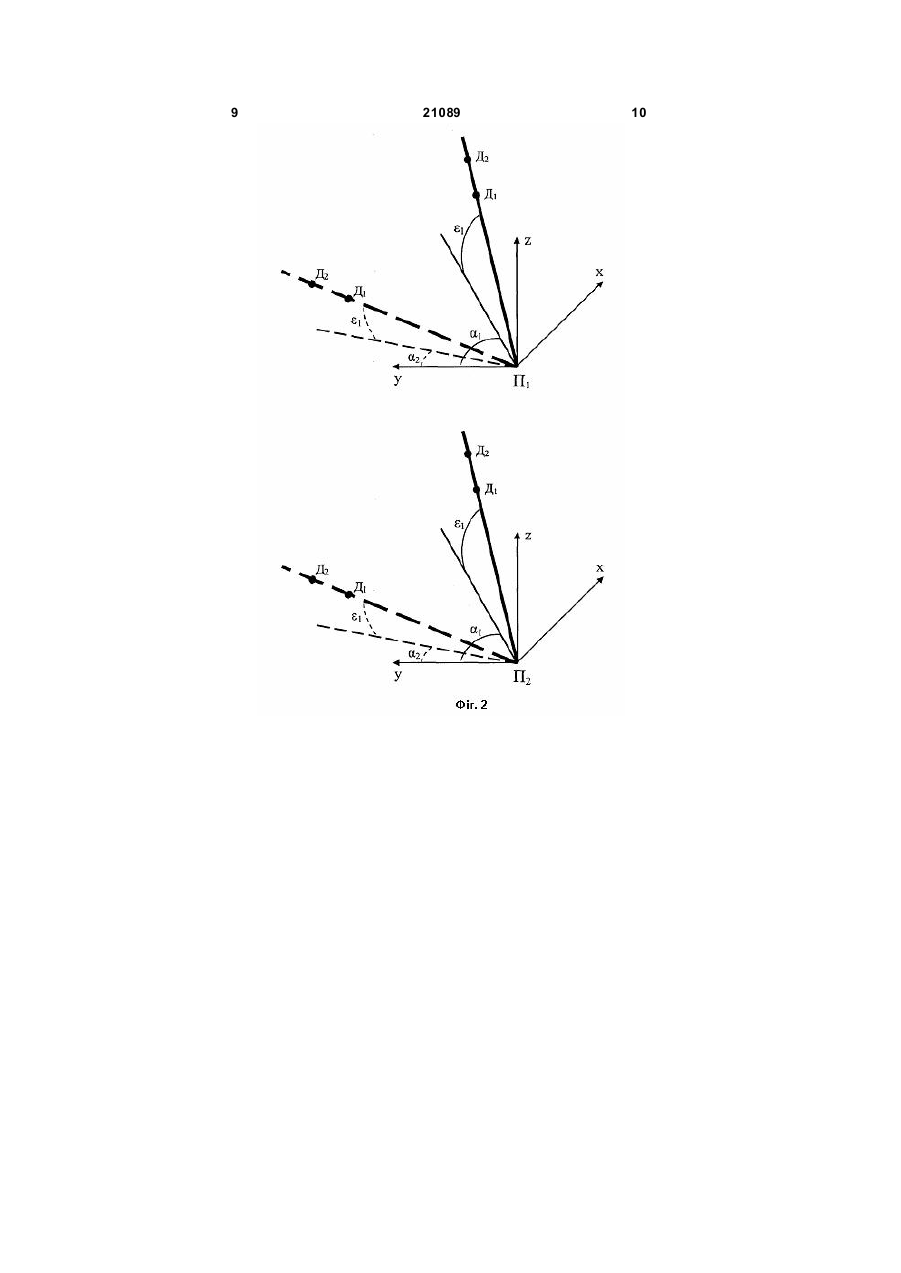

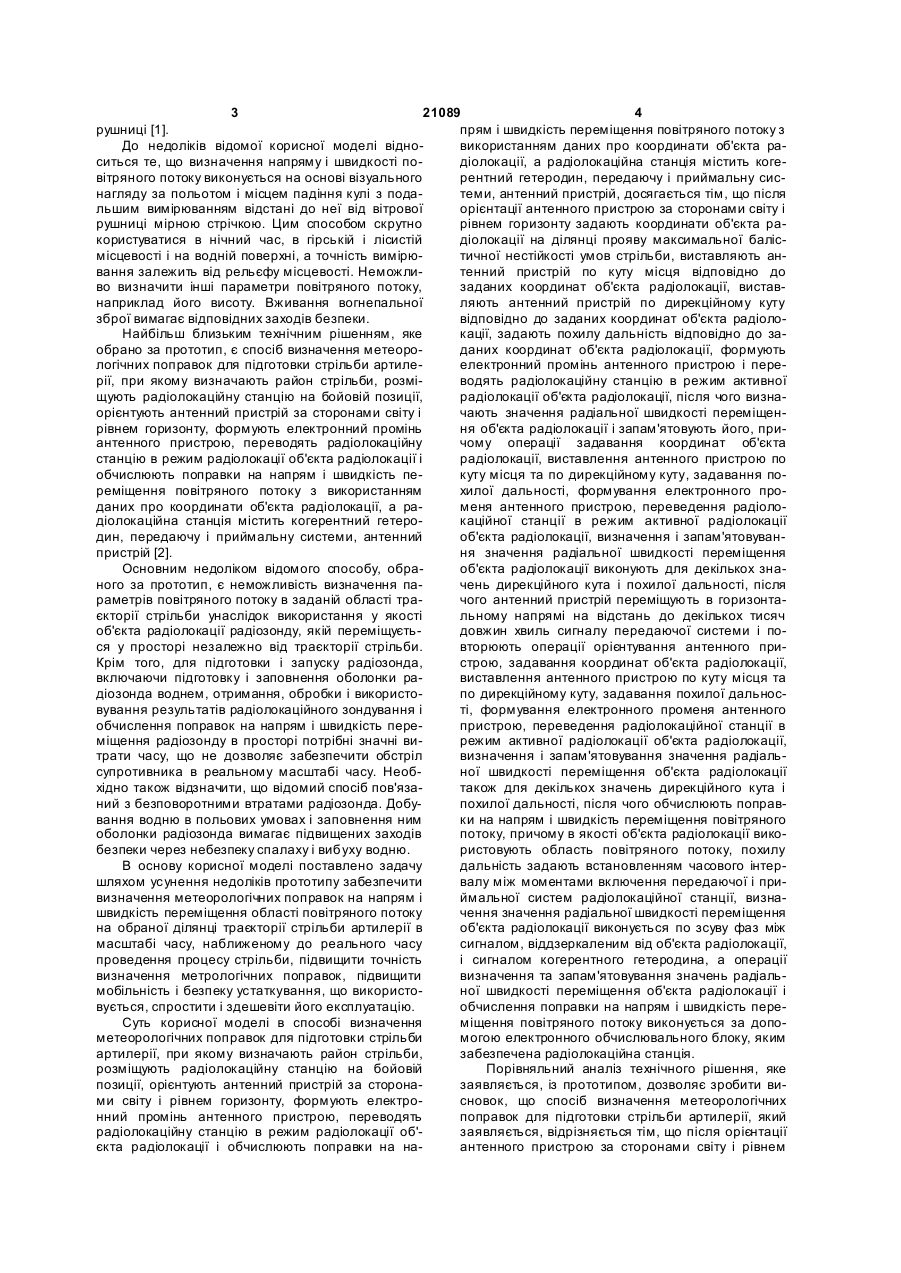

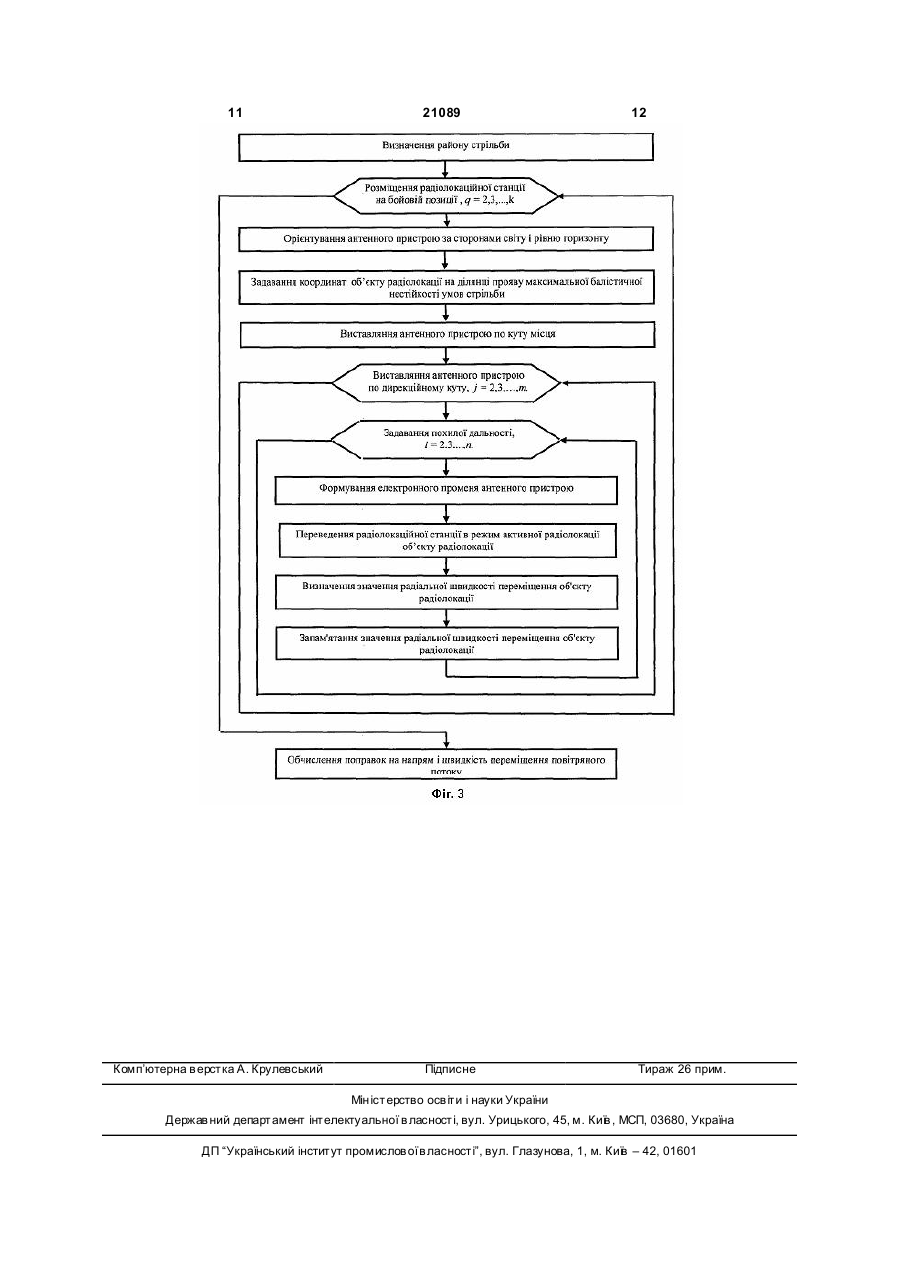

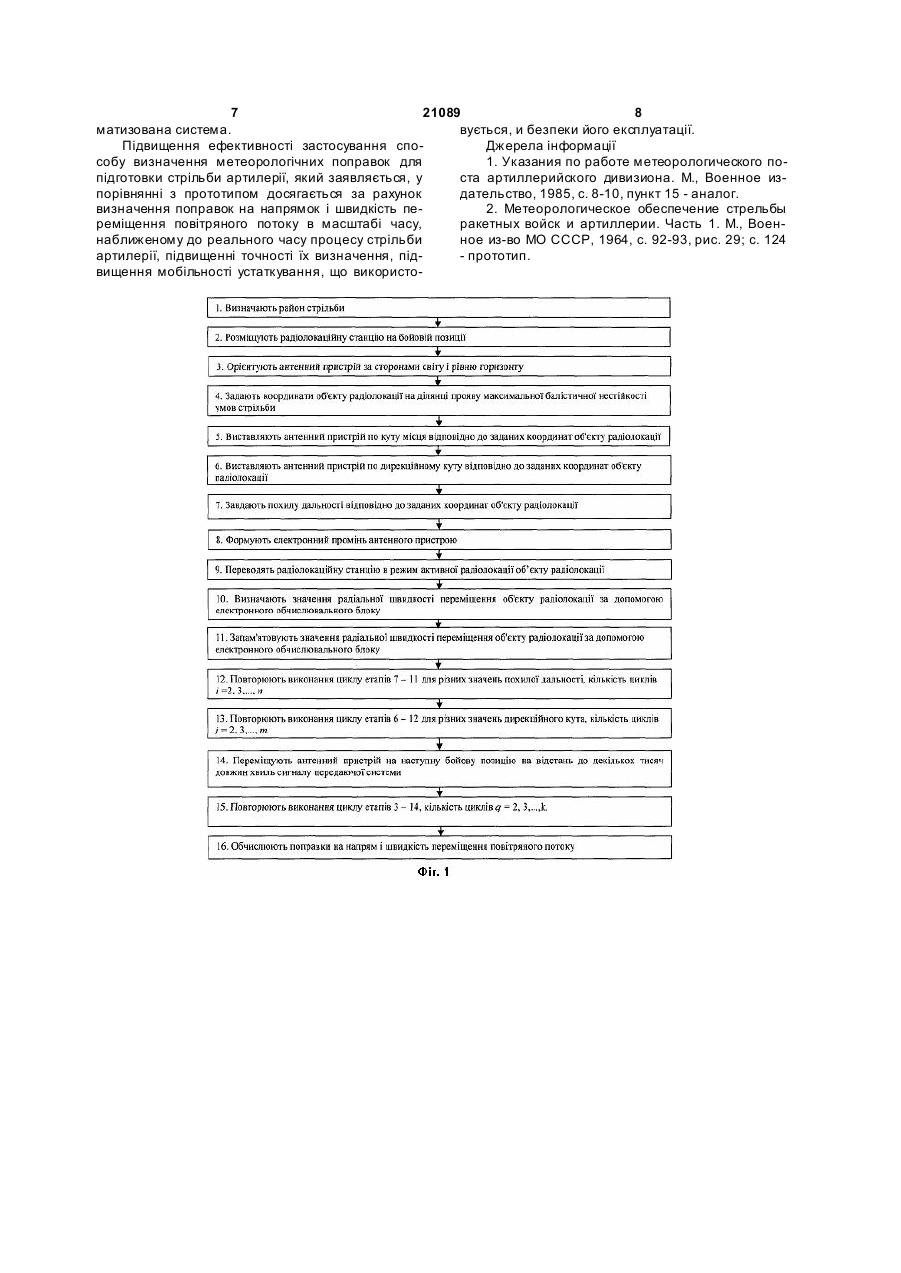

Спосіб визначення метеорологічних поправок для підготовки стрільби артилерії, при якому визначають район стрільби, розміщують радіолокаційну станцію на бойовій позиції, орієнтують антенний пристрій за сторонами світу і рівнем горизонту, формують електронний промінь антенного пристрою, переводять радіолокаційну станцію в режим радіолокації об’єкта радіолокації і обчислюють поправки на напрям і швидкість переміщення повітряного потоку з використанням даних про координати об’єкта радіолокації, а радіолокаційна станція містить когерентний гетеродин, передаючу і приймальну системи, антенний пристрій, який відрізняється тим, що після орієнтації антенного пристрою за сторонами світу і рівнем горизонту задають координати об’єкта радіолокації на ділянці прояву максимальної балістичної нестійкості умов стрільби, виставляють антенний пристрій по куту місця відповідно до заданих координат об’єкта радіолокації, виставляють антенний пристрій по дирекційному куту відповідно до заданих координат об’єкта радіолокації, задають похилу дальність відповідно до заданих координат об’єкта радіолокації, формують електронний промінь антенного пристрою і переводять радіолокаційну станцію в режим активної радіолокації об’єкта радіолокації, після чого визначають значення радіальної швидкості переміщення об’єкта радіолокації і запам'ятовують його, причому операції задавання координат об’єкта радіолокації, виставлення антенного пристрою по куту місця та U 2 (19) 1 3 21089 4 рушниці [1]. прям і швидкість переміщення повітряного потоку з До недоліків відомої корисної моделі відновикористанням даних про координати об'єкта раситься те, що визначення напряму і швидкості подіолокації, а радіолокаційна станція містить когевітряного потоку виконується на основі візуального рентний гетеродин, передаючу і приймальну сиснагляду за польотом і місцем падіння кулі з податеми, антенний пристрій, досягається тім, що після льшим вимірюванням відстані до неї від вітрової орієнтації антенного пристрою за сторонами світу і рушниці мірною стрічкою. Цим способом скрутно рівнем горизонту задають координати об'єкта ракористуватися в нічний час, в гірській і лісистій діолокації на ділянці прояву максимальної балісмісцевості і на водній поверхні, а точність вимірютичної нестійкості умов стрільби, виставляють анвання залежить від рельєфу місцевості. Неможлитенний пристрій по куту місця відповідно до во визначити інші параметри повітряного потоку, заданих координат об'єкта радіолокації, виставнаприклад його висоту. Вживання вогнепальної ляють антенний пристрій по дирекційному куту зброї вимагає відповідних заходів безпеки. відповідно до заданих координат об'єкта радіолоНайбільш близьким технічним рішенням, яке кації, задають похилу дальність відповідно до заобрано за прототип, є спосіб визначення метеороданих координат об'єкта радіолокації, формують логічних поправок для підготовки стрільби артилеелектронний промінь антенного пристрою і перерії, при якому визначають район стрільби, розміводять радіолокаційну станцію в режим активної щують радіолокаційну станцію на бойовій позиції, радіолокації об'єкта радіолокації, після чого визнаорієнтують антенний пристрій за сторонами світу і чають значення радіальної швидкості переміщенрівнем горизонту, формують електронний промінь ня об'єкта радіолокації і запам'ятовують його, приантенного пристрою, переводять радіолокаційну чому операції задавання координат об'єкта станцію в режим радіолокації об'єкта радіолокації і радіолокації, виставлення антенного пристрою по обчислюють поправки на напрям і швидкість пекуту місця та по дирекційному куту, задавання пореміщення повітряного потоку з використанням хилої дальності, формування електронного проданих про координати об'єкта радіолокації, а раменя антенного пристрою, переведення радіолодіолокаційна станція містить когерентний гетерокаційної станції в режим активної радіолокації дин, передаючу і приймальну системи, антенний об'єкта радіолокації, визначення і запам'ятовуванпристрій [2]. ня значення радіальної швидкості переміщення Основним недоліком відомого способу, обраоб'єкта радіолокації виконують для декількох знаного за прототип, є неможливість визначення пачень дирекційного кута і похилої дальності, після раметрів повітряного потоку в заданій області трачого антенний пристрій переміщують в горизонтаєкторії стрільби унаслідок використання у якості льному напрямі на відстань до декількох тисяч об'єкта радіолокації радіозонду, якій переміщуєтьдовжин хвиль сигналу передаючої системи і пося у просторі незалежно від траєкторії стрільби. вторюють операції орієнтування антенного приКрім того, для підготовки і запуску радіозонда, строю, задавання координат об'єкта радіолокації, включаючи підготовку і заповнення оболонки равиставлення антенного пристрою по куту місця та діозонда воднем, отримання, обробки і використопо дирекційному куту, задавання похилої дальносвування результатів радіолокаційного зондування і ті, формування електронного променя антенного обчислення поправок на напрям і швидкість перепристрою, переведення радіолокаційної станції в міщення радіозонду в просторі потрібні значні вирежим активної радіолокації об'єкта радіолокації, трати часу, що не дозволяє забезпечити обстріл визначення і запам'ятовування значення радіальсупротивника в реальному масштабі часу. Необної швидкості переміщення об'єкта радіолокації хідно також відзначити, що відомий спосіб пов'язатакож для декількох значень дирекційного кута і ний з безповоротними втратами радіозонда. Добупохилої дальності, після чого обчислюють поправвання водню в польових умовах і заповнення ним ки на напрям і швидкість переміщення повітряного оболонки радіозонда вимагає підвищених заходів потоку, причому в якості об'єкта радіолокації викобезпеки через небезпеку спалаху і вибуху водню. ристовують область повітряного потоку, похилу В основу корисної моделі поставлено задачу дальність задають встановленням часового інтершляхом усунення недоліків прототипу забезпечити валу між моментами включення передаючої і привизначення метеорологічних поправок на напрям і ймальної систем радіолокаційної станції, визнашвидкість переміщення області повітряного потоку чення значення радіальної швидкості переміщення на обраної ділянці траєкторії стрільби артилерії в об'єкта радіолокації виконується по зсуву фаз між масштабі часу, наближеному до реального часу сигналом, віддзеркаленим від об'єкта радіолокації, проведення процесу стрільби, підвищити точність і сигналом когерентного гетеродина, а операції визначення метрологічних поправок, підвищити визначення та запам'ятовування значень радіальмобільність і безпеку устаткування, що використоної швидкості переміщення об'єкта радіолокації і вується, спростити і здешевіти його експлуатацію. обчислення поправки на напрям і швидкість переСуть корисної моделі в способі визначення міщення повітряного потоку виконується за допометеорологічних поправок для підготовки стрільби могою електронного обчислювального блоку, яким артилерії, при якому визначають район стрільби, забезпечена радіолокаційна станція. розміщують радіолокаційну станцію на бойовій Порівняльний аналіз технічного рішення, яке позиції, орієнтують антенний пристрій за стороназаявляється, із прототипом, дозволяє зробити вими світу і рівнем горизонту, формують електросновок, що спосіб визначення метеорологічних нний промінь антенного пристрою, переводять поправок для підготовки стрільби артилерії, який радіолокаційну станцію в режим радіолокації об'заявляється, відрізняється тім, що після орієнтації єкта радіолокації і обчислюють поправки на наантенного пристрою за сторонами світу і рівнем 5 21089 6 горизонту задають координати об'єкта радіолокації Визначають район стрільби (етап 1, Фіг.1), де на ділянці прояву максимальної балістичної нерозміщують на бойовий позиції П1 (Фіг.2) радіолостійкості умов стрільби, виставляють антенний каційну станцію (РЛС), яка містить антенний припристрій по куту місця відповідно до заданих коорстрій (АП) (етап 2 на Фіг.1), після чого проводять динат об'єкта радіолокації, виставляють антенний орієнтацію АП за сторонами світу і рівнем горизонпристрій по дирекційному куту відповідно до задату (етап 3, Фіг.1). Далі, задають координати об'єкта них координат об'єкта радіолокації, задають похирадіолокації (етап 4, Фіг.1). В якості об'єкта радіолу дальність відповідно до заданих координат об'локації використовують область повітряного потоєкта радіолокації, формують електронний промінь ку на ділянці прояву максимальної балістичної антенного пристрою і переводять радіолокаційну нестійкості умов стрільби. Відповідно до заданих станцію в режим активної радіолокації об'єкта ракоординати об'єкта радіолокації виставляють АП діолокації, після чого визначають значення радіпо куту місця (етап 5, Фіг.1), наприклад e1 (Фіг.2), альної швидкості переміщення об'єкта радіолокації шляхом повертання АП у вертикальної площині і і запам'ятовують його, причому операції задавання дирекційному куту (етап 6, Фіг.1), наприклад a 1 координат об'єкта радіолокації, виставлення ан(Фіг.2), шляхом повертання АП у горизонтальної тенного пристрою по куту місця та по дирекційноплощині, а також задають похилу дальність (етап му куту, задавання похилої дальності, формування 7, Фіг.1), наприклад Д1 (Фіг.2), до об'єкта радіолоелектронного променя антенного пристрою, перекації. Задавання похилої дальності виконується за ведення радіолокаційної станції в режим активної допомогою встановлення часового інтервалу між радіолокації об'єкта радіолокації, визначення і замоментами включення передаючої і приймальної пам'ятовування значення радіальної швидкості систем РЛС. переміщення об'єкта радіолокації виконують для Після цього формують електронний промінь декількох значень дирекційного кута і похилої даАП (етап 8, Фіг.1) і РЛС переводять в режим актильності, після чого антенний пристрій переміщують вної радіолокації (етап 9, Фіг.1) об'єкта радіолокав горизонтальному напрямі на відстань до декільції. В результаті радіолокації об'єкта радіолокації кох тисяч довжин хвиль сигналу передаючої сисза допомогою електронного обчислювального теми і повторюють операції орієнтування антенноблоку РЛС по зсуву фаз між сигналом, віддзеркаго пристрою, задавання координат об'єкта леним від об'єкта радіолокації, і сигналом когеренрадіолокації, виставлення антенного пристрою по тного гетеродина РЛС визначають значення радікуту місця та по дирекційному куту, задавання поальної швидкості переміщення об'єкта радіолокації хилої дальності, формування електронного про(етап 10, Фіг.1), яке запам'ятовують в електронноменя антенного пристрою, переведення радіолому обчислювальному блоці РЛС (етап 11, Фіг.1). каційної станції в режим активної радіолокації Аналогічно виконують визначення і запам'ятооб'єкта радіолокації, визначення і запам'ятовуванвування радіальної швидкості об'єкта радіолокації ня значення радіальної швидкості переміщення при других значеннях похилої дальності, наприоб'єкта радіолокації також для декількох значень клад Д2 (Фіг.2) на тій же ділянці прояву максимадирекційного кута і похилої дальності, після чого льної балістичної нестійкості умов стрільби, пообчислюють поправки на напрям і швидкість певторюючи вищенаведені етапи 7-11 (етап 12, реміщення повітряного потоку, причому в якості Фіг.1), а також при других значеннях дирекційного об'єкта радіолокації використовують область повікута, наприклад a 2 (Фіг.2), повторюючи вищенаветряного потоку, похилу дальність задають встанодені етапи 6-12 (етап 13, Фіг.1). вленням часового інтервалу між моментами вклюПісля виконання вказаних операцій АП перечення передаючої і приймальної систем міщають на нову бойову позицію П2 (Фіг.2) на відрадіолокаційної станції, визначення значення растань до декількох тисяч довжин хвиль сигналу діальної швидкості переміщення об'єкта радіолопередаючої системи РЛС (етап 14, Фіг.1) і виконукації виконується по зсуву фаз між сигналом, відють етапи 3-13 на новому місці розташування АП дзеркаленим від об'єкта радіолокації, і сигналом (етап 15, Фіг.1). когерентного гетеродина, а операції визначення та Кількість значень похилої дальності і=2,3,...,n, запам'ятовування значень радіальної швидкості дирекційного кута j=2,3,...,m, і місць розміщення переміщення об'єкта радіолокації і обчислення АП q=2,3,...,k, що задають, вибирають виходячи з поправки на напрям і швидкість переміщення повібажаної точності визначення поправок на швидтряного потоку виконується за допомогою електкість переміщення повітряного потоку. По сукупноронного обчислювального блоку, яким забезпечесті набути х значень (К=i j k) радіальної швидкості на радіолокаційна станція. переміщення об'єкта радіолокації за допомогою Суть корисної моделі пояснюється за допомоелектронного обчислювального блоку обчислюгою креслень, де на Фіг.1 представлені етапи виються поправки на напрям і швидкість переміщенконання операцій, що пояснюють суть запропононя повітряного потоку (етап 16, Фіг.1), які передаваного способу; на Фіг.2 показана принципова ються для введення в артилерійську систему. схема задавання координат об'єкта радіолокації Управління більшістю вказаних вище операції мона обраної ділянці траєкторії стрільбі; на Фіг.3 же виконуватися за допомогою електронного обприведений алгоритм реалізації запропонованого числювального блока. способу. Як один з варіантів реалізації способу, що Спосіб визначення метеорологічних поправок пропонується, може бути запропонований алгодля підготовки стрільби артилерії, що заявляється, ритм (Фіг.3) визначення поправок на напрям і реалізується (як варіант виконання технічних опешвидкість переміщення повітряного потоку, на рацій, що є суттю способу) таким чином. основі якого може бути створена відповідна авто 7 21089 8 матизована система. вується, и безпеки його експлуатації. Підвищення ефективності застосування споДжерела інформації собу визначення метеорологічних поправок для 1. Указания по работе метеорологического попідготовки стрільби артилерії, який заявляється, у ста артиллерийского дивизиона. М., Военное изпорівнянні з прототипом досягається за рахунок дательство, 1985, с. 8-10, пункт 15 - аналог. визначення поправок на напрямок і швидкість пе2. Метеорологическое обеспечение стрельбы реміщення повітряного потоку в масштабі часу, ракетных войск и артиллерии. Часть 1. М., Военнаближеному до реального часу процесу стрільби ное из-во МО СССР, 1964, с. 92-93, рис. 29; с. 124 артилерії, підвищенні точності їх визначення, під- прототип. вищення мобільності устаткування, що використо 9 21089 10 11 Комп’ютерна в ерстка А. Крулевський 21089 Підписне 12 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
