Спосіб імітаційної стрільби лазерними імітаторами стрільби та ураження

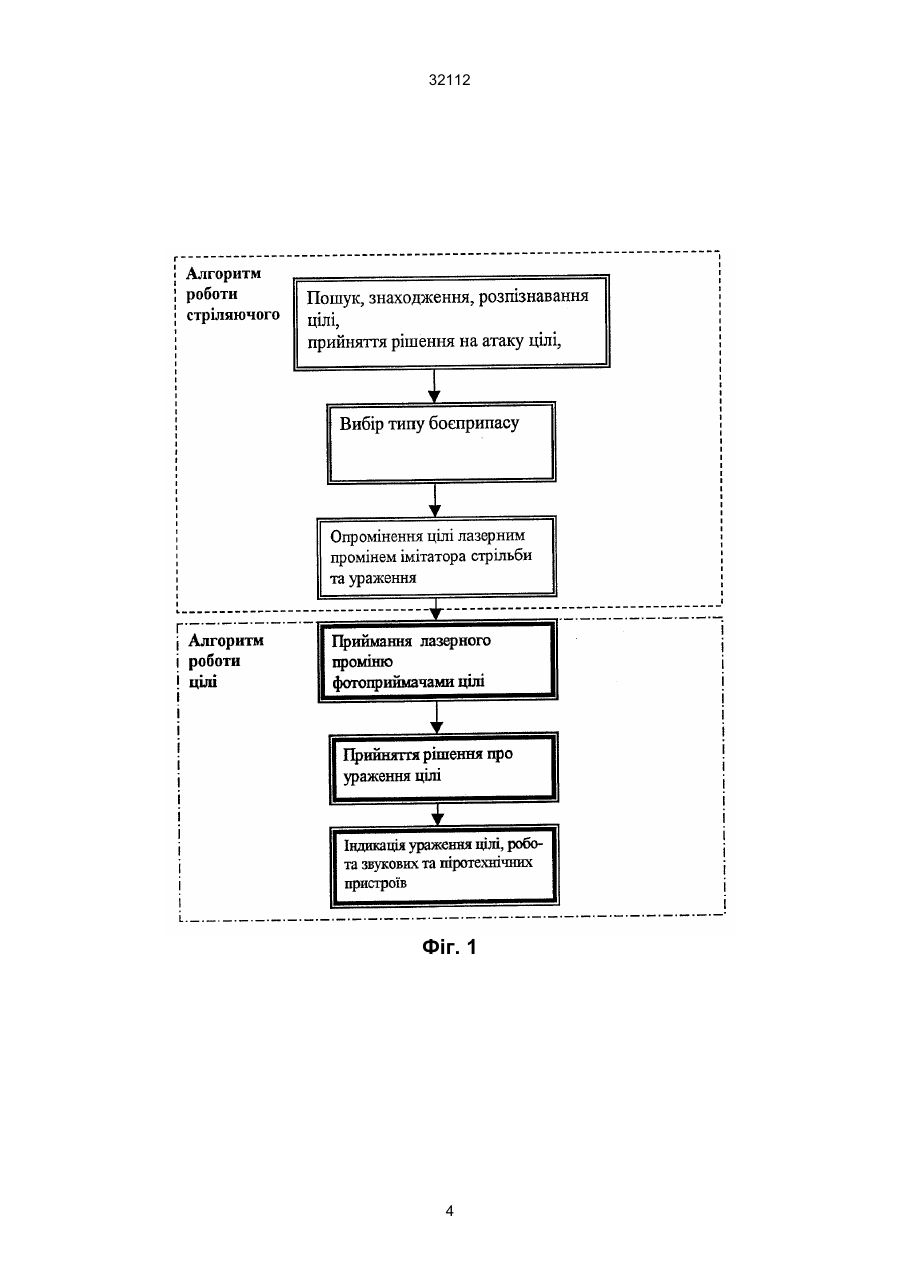

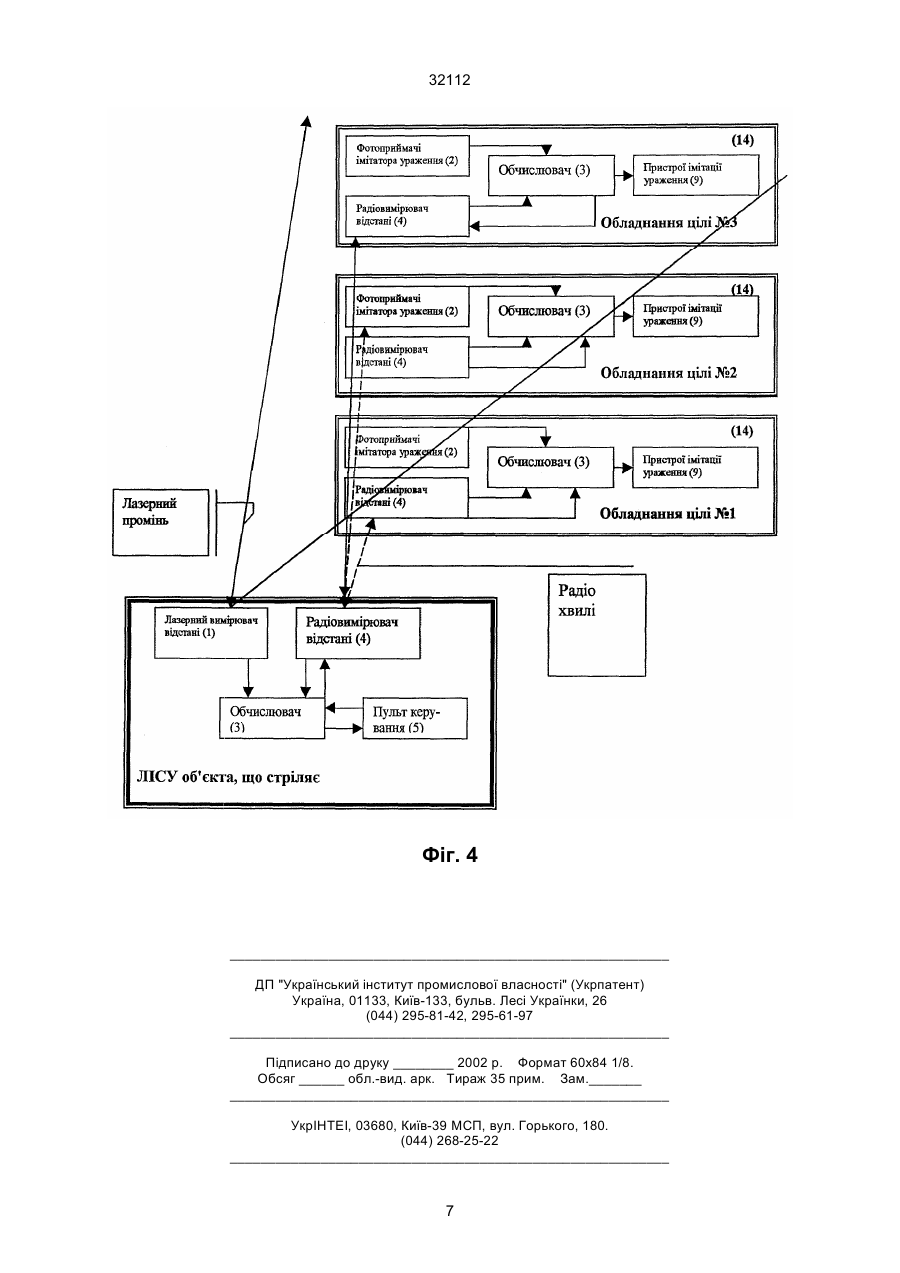

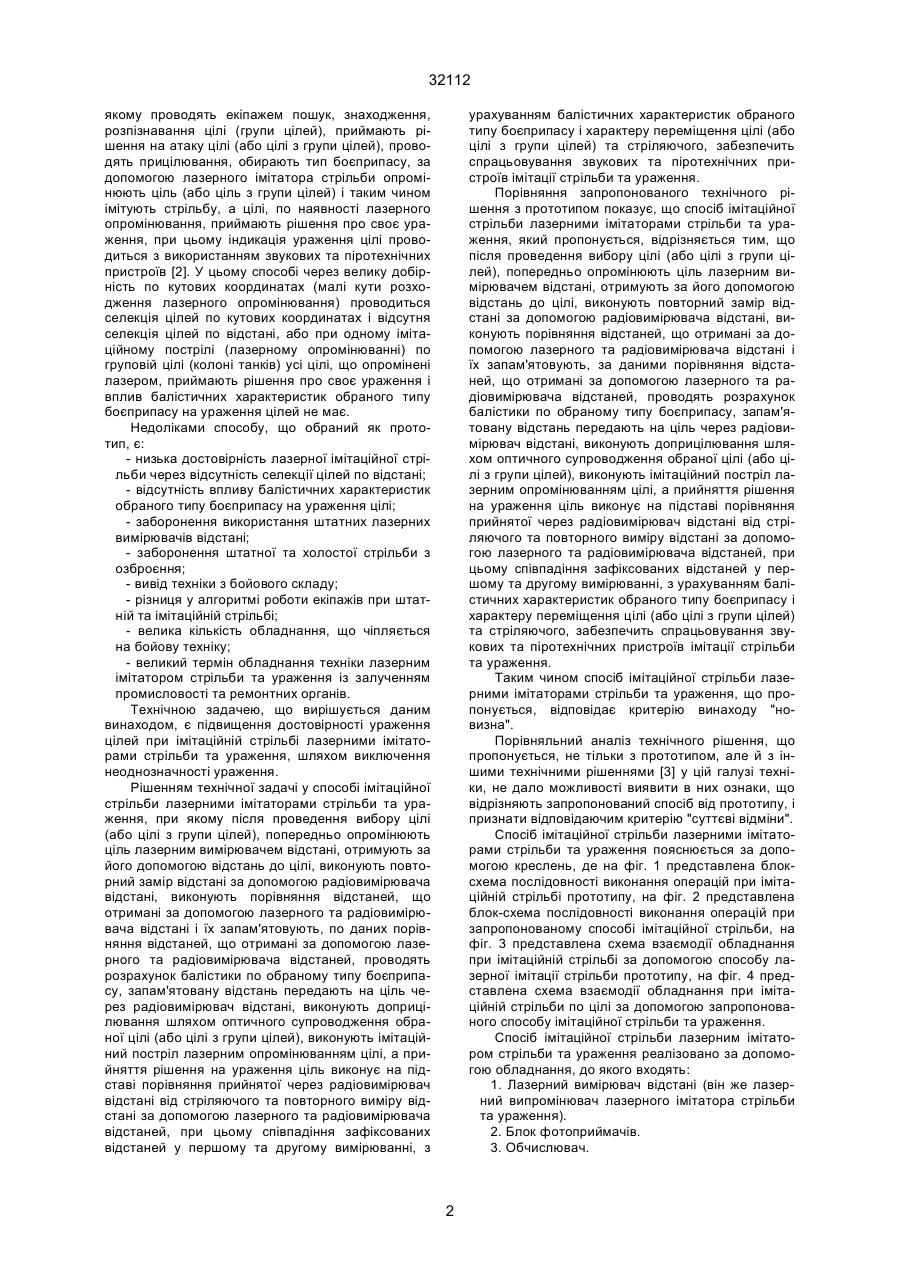

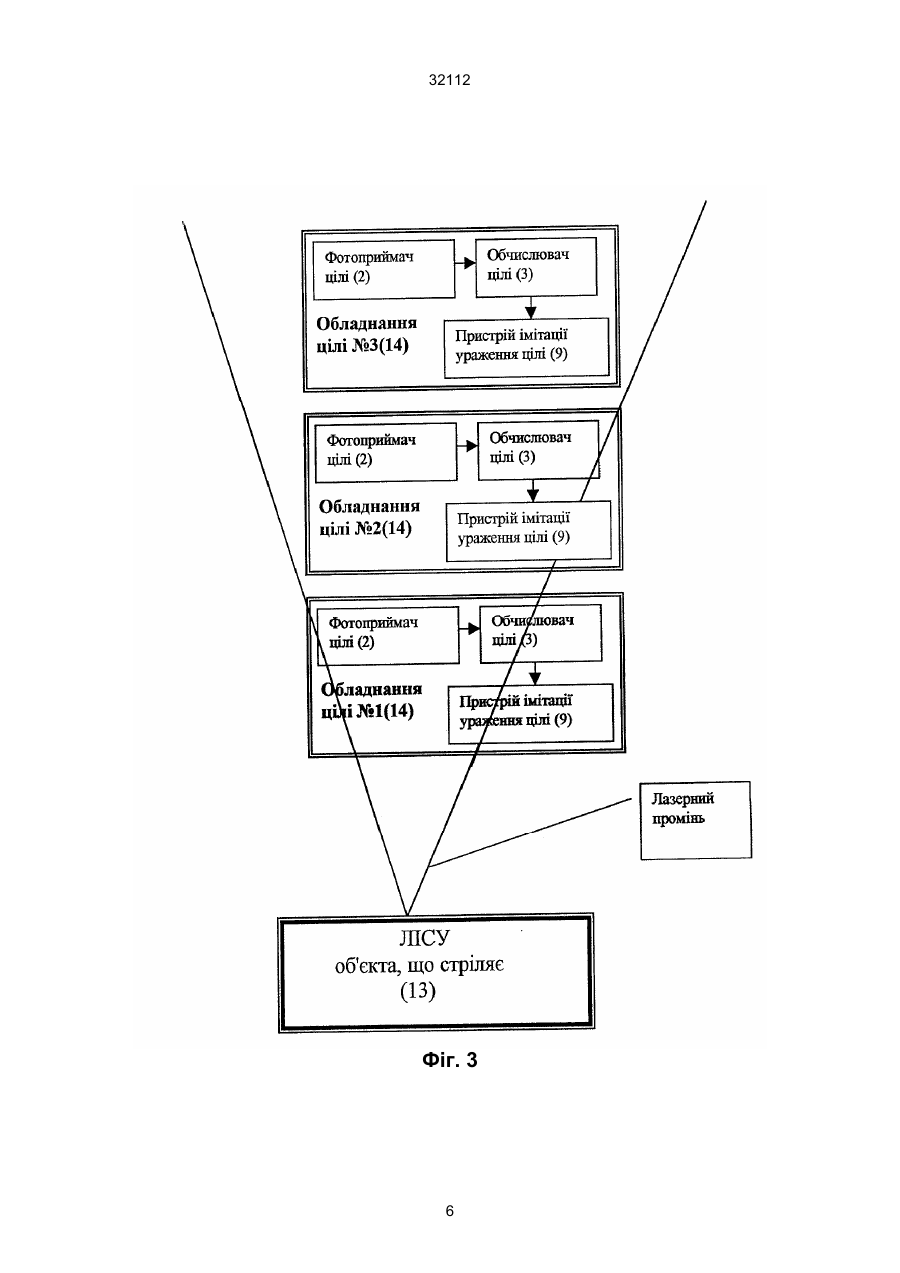

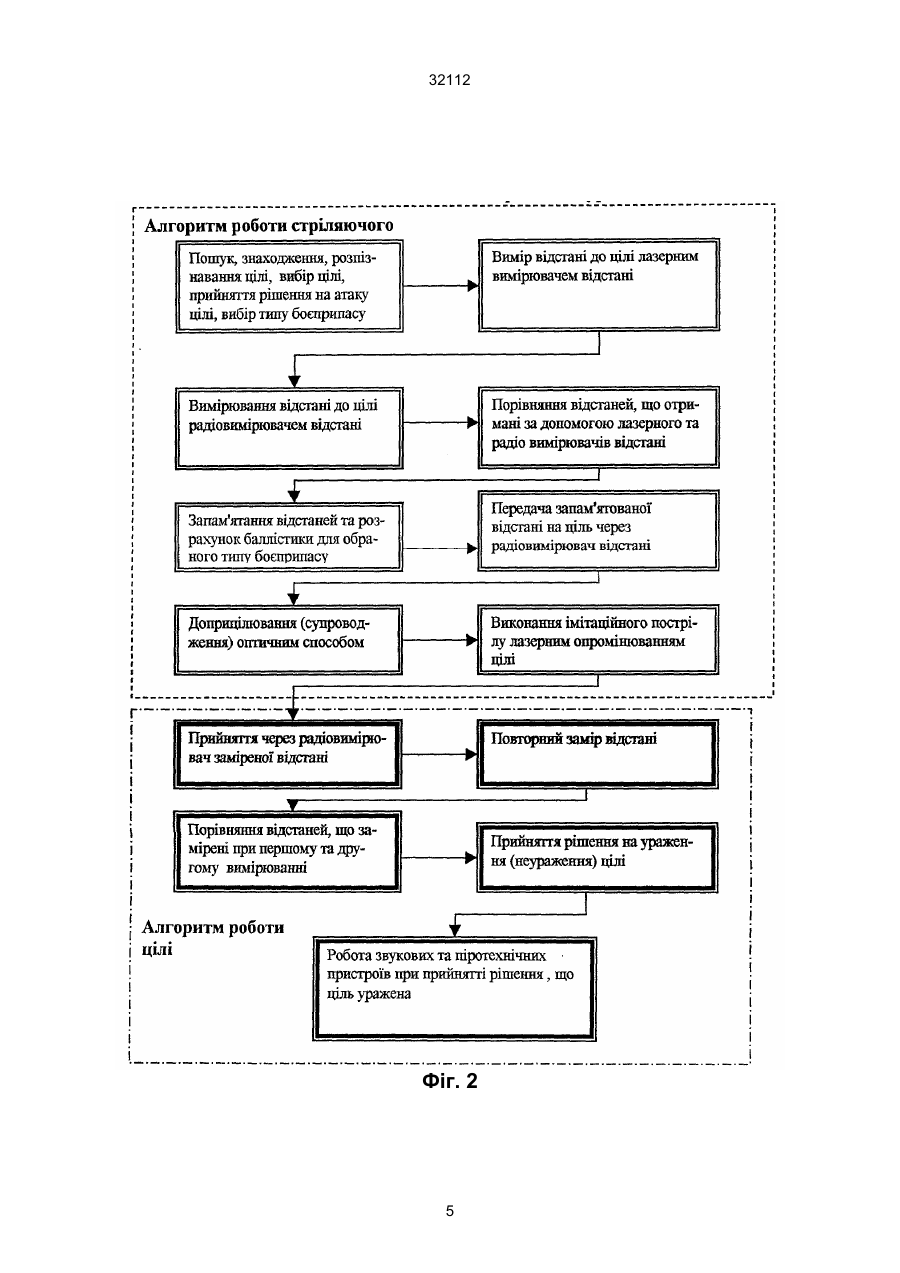

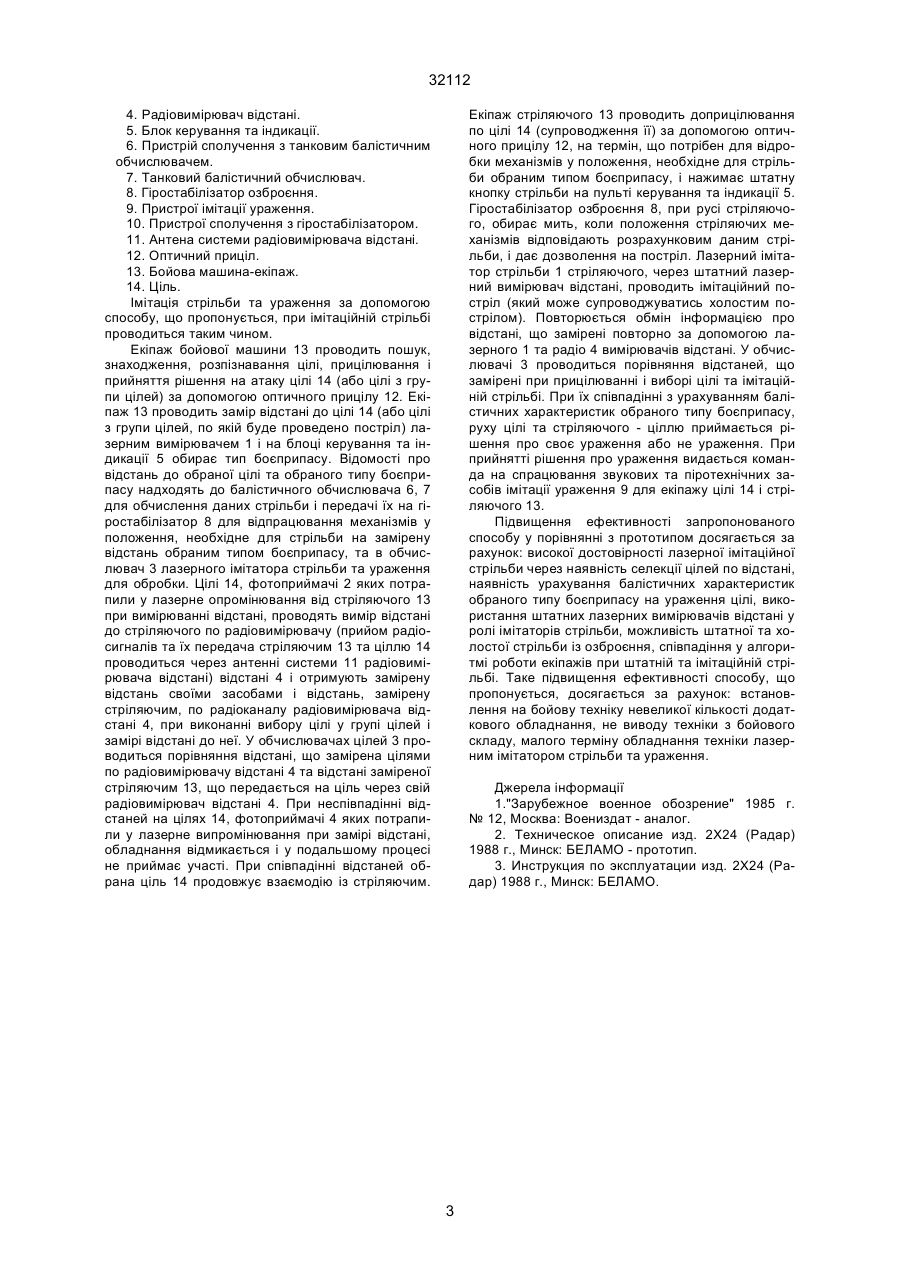

Спосіб імітаційної стрільби лазерними імітаторами стрільби та ураження, при якому проводять екіпажем пошук, знаходження, розпізнавання цілі (групи цілей), приймають рішення на атаку цілі (або цілі з групи цілей), проводять прицілювання, обирають тип боєприпасу, за допомогою лазерного імітатора стрільби опромінюють ціль (або ціль з групи цілей) і таким чином імітують стрільбу, а цілі, по наявності лазерного опромінювання, приймають рішення про своє ураження, при цьому індикація ураження цілі проводиться з використанням звукових та піротехнічних пристроїв, відрізняється тим, що після проведення вибору цілі ( або цілі з групи цілей), попередньо опромінюють ціль лазерним вимірювачем відстані, отримують за його A (54) СПОСІБ ІМІТАЦІЙНОЇ СТРІЛЬБИ ЛАЗЕРНИМИ ІМІТАТОРАМИ СТРІЛЬБИ ТА УРАЖЕННЯ 32112 якому проводять екіпажем пошук, знаходження, розпізнавання цілі (групи цілей), приймають рішення на атаку цілі (або цілі з групи цілей), проводять прицілювання, обирають тип боєприпасу, за допомогою лазерного імітатора стрільби опромінюють ціль (або ціль з групи цілей) і таким чином імітують стрільбу, а цілі, по наявності лазерного опромінювання, приймають рішення про своє ураження, при цьому індикація ураження цілі проводиться з використанням звукових та піротехнічних пристроїв [2]. У цьому способі через велику добірність по кутових координатах (малі кути розходження лазерного опромінювання) проводиться селекція цілей по кутових координатах і відсутня селекція цілей по відстані, або при одному імітаційному пострілі (лазерному опромінюванні) по груповій цілі (колоні танків) усі цілі, що опромінені лазером, приймають рішення про своє ураження і вплив балістичних характеристик обраного типу боєприпасу на ураження цілей не має. Недоліками способу, що обраний як прототип, є: - низька достовірність лазерної імітаційної стрільби через відсутність селекції цілей по відстані; - відсутність впливу балістичних характеристик обраного типу боєприпасу на ураження цілі; - заборонення використання штатних лазерних вимірювачів відстані; - заборонення штатної та холостої стрільби з озброєння; - вивід техніки з бойового складу; - різниця у алгоритмі роботи екіпажів при штатній та імітаційній стрільбі; - велика кількість обладнання, що чіпляється на бойову техніку; - великий термін обладнання техніки лазерним імітатором стрільби та ураження із залученням промисловості та ремонтних органів. Технічною задачею, що вирішується даним винаходом, є підвищення достовірності ураження цілей при імітаційній стрільбі лазерними імітаторами стрільби та ураження, шляхом виключення неоднозначності ураження. Рішенням технічної задачі у способі імітаційної стрільби лазерними імітаторами стрільби та ураження, при якому після проведення вибору цілі (або цілі з групи цілей), попередньо опромінюють ціль лазерним вимірювачем відстані, отримують за його допомогою відстань до цілі, виконують повторний замір відстані за допомогою радіовимірювача відстані, виконують порівняння відстаней, що отримані за допомогою лазерного та радіовимірювача відстані і їх запам'ятовують, по даних порівняння відстаней, що отримані за допомогою лазерного та радіовимірювача відстаней, проводять розрахунок балістики по обраному типу боєприпасу, запам'ятовану відстань передають на ціль через радіовимірювач відстані, виконують доприцілювання шляхом оптичного супроводження обраної цілі (або цілі з групи цілей), виконують імітаційний постріл лазерним опромінюванням цілі, а прийняття рішення на ураження ціль виконує на підставі порівняння прийнятої через радіовимірювач відстані від стріляючого та повторного виміру відстані за допомогою лазерного та радіовимірювача відстаней, при цьому співпадіння зафіксованих відстаней у першому та другому вимірюванні, з урахуванням балістичних характеристик обраного типу боєприпасу і характеру переміщення цілі (або цілі з групи цілей) та стріляючого, забезпечить спрацьовування звукових та піротехнічних пристроїв імітації стрільби та ураження. Порівняння запропонованого технічного рішення з прототипом показує, що спосіб імітаційної стрільби лазерними імітаторами стрільби та ураження, який пропонується, відрізняється тим, що після проведення вибору цілі (або цілі з групи цілей), попередньо опромінюють ціль лазерним вимірювачем відстані, отримують за його допомогою відстань до цілі, виконують повторний замір відстані за допомогою радіовимірювача відстані, виконують порівняння відстаней, що отримані за допомогою лазерного та радіовимірювача відстані і їх запам'ятовують, за даними порівняння відстаней, що отримані за допомогою лазерного та радіовимірювача відстаней, проводять розрахунок балістики по обраному типу боєприпасу, запам'ятовану відстань передають на ціль через радіовимірювач відстані, виконують доприцілювання шляхом оптичного супроводження обраної цілі (або цілі з групи цілей), виконують імітаційний постріл лазерним опромінюванням цілі, а прийняття рішення на ураження ціль виконує на підставі порівняння прийнятої через радіовимірювач відстані від стріляючого та повторного виміру відстані за допомогою лазерного та радіовимірювача відстаней, при цьому співпадіння зафіксованих відстаней у першому та другому вимірюванні, з урахуванням балістичних характеристик обраного типу боєприпасу і характеру переміщення цілі (або цілі з групи цілей) та стріляючого, забезпечить спрацьовування звукових та піротехнічних пристроїв імітації стрільби та ураження. Таким чином спосіб імітаційної стрільби лазерними імітаторами стрільби та ураження, що пропонується, відповідає критерію винаходу "новизна". Порівняльний аналіз технічного рішення, що пропонується, не тільки з прототипом, але й з іншими технічними рішеннями [3] у цій галузі техніки, не дало можливості виявити в них ознаки, що відрізняють запропонований спосіб від прототипу, і признати відповідаючим критерію "суттєві відміни". Спосіб імітаційної стрільби лазерними імітаторами стрільби та ураження пояснюється за допомогою креслень, де на фіг. 1 представлена блоксхема послідовності виконання операцій при імітаційній стрільбі прототипу, на фіг. 2 представлена блок-схема послідовності виконання операцій при запропонованому способі імітаційної стрільби, на фіг. 3 представлена схема взаємодії обладнання при імітаційній стрільбі за допомогою способу лазерної імітації стрільби прототипу, на фіг. 4 представлена схема взаємодії обладнання при імітаційній стрільби по цілі за допомогою запропонованого способу імітаційної стрільби та ураження. Спосіб імітаційної стрільби лазерним імітатором стрільби та ураження реалізовано за допомогою обладнання, до якого входять: 1. Лазерний вимірювач відстані (він же лазерний випромінювач лазерного імітатора стрільби та ураження). 2. Блок фотоприймачів. 3. Обчислювач. 2 32112 4. Радіовимірювач відстані. 5. Блок керування та індикації. 6. Пристрій сполучення з танковим балістичним обчислювачем. 7. Танковий балістичний обчислювач. 8. Гіростабілізатор озброєння. 9. Пристрої імітації ураження. 10. Пристрої сполучення з гіростабілізатором. 11. Антена системи радіовимірювача відстані. 12. Оптичний приціл. 13. Бойова машина-екіпаж. 14. Ціль. Імітація стрільби та ураження за допомогою способу, що пропонується, при імітаційній стрільбі проводиться таким чином. Екіпаж бойової машини 13 проводить пошук, знаходження, розпізнавання цілі, прицілювання і прийняття рішення на атаку цілі 14 (або цілі з групи цілей) за допомогою оптичного прицілу 12. Екіпаж 13 проводить замір відстані до цілі 14 (або цілі з групи цілей, по якій буде проведено постріл) лазерним вимірювачем 1 і на блоці керування та індикації 5 обирає тип боєприпасу. Відомості про відстань до обраної цілі та обраного типу боєприпасу надходять до балістичного обчислювача 6, 7 для обчислення даних стрільби і передачі їх на гіростабілізатор 8 для відпрацювання механізмів у положення, необхідне для стрільби на замірену відстань обраним типом боєприпасу, та в обчислювач 3 лазерного імітатора стрільби та ураження для обробки. Цілі 14, фотоприймачі 2 яких потрапили у лазерне опромінювання від стріляючого 13 при вимірюванні відстані, проводять вимір відстані до стріляючого по радіовимірювачу (прийом радіосигналів та їх передача стріляючим 13 та ціллю 14 проводиться через антенні системи 11 радіовимірювача відстані) відстані 4 і отримують замірену відстань своїми засобами і відстань, замірену стріляючим, по радіоканалу радіовимірювача відстані 4, при виконанні вибору цілі у групі цілей і замірі відстані до неї. У обчислювачах цілей 3 проводиться порівняння відстані, що замірена цілями по радіовимірювачу відстані 4 та відстані заміреної стріляючим 13, що передається на ціль через свій радіовимірювач відстані 4. При неспівпадінні відстаней на цілях 14, фотоприймачі 4 яких потрапили у лазерне випромінювання при замірі відстані, обладнання відмикається і у подальшому процесі не приймає участі. При співпадінні відстаней обрана ціль 14 продовжує взаємодію із стріляючим. Екіпаж стріляючого 13 проводить доприцілювання по цілі 14 (супроводження її) за допомогою оптичного прицілу 12, на термін, що потрібен для відробки механізмів у положення, необхідне для стрільби обраним типом боєприпасу, і нажимає штатну кнопку стрільби на пульті керування та індикації 5. Гіростабілізатор озброєння 8, при русі стріляючого, обирає мить, коли положення стріляючих механізмів відповідають розрахунковим даним стрільби, і дає дозволення на постріл. Лазерний імітатор стрільби 1 стріляючого, через штатний лазерний вимірювач відстані, проводить імітаційний постріл (який може супроводжуватись холостим пострілом). Повторюється обмін інформацією про відстані, що замірені повторно за допомогою лазерного 1 та радіо 4 вимірювачів відстані. У обчислювачі 3 проводиться порівняння відстаней, що замірені при прицілюванні і виборі цілі та імітаційній стрільбі. При їх співпадінні з урахуванням балістичних характеристик обраного типу боєприпасу, руху цілі та стріляючого - ціллю приймається рішення про своє ураження або не ураження. При прийнятті рішення про ураження видається команда на спрацювання звукових та піротехнічних засобів імітації ураження 9 для екіпажу цілі 14 і стріляючого 13. Підвищення ефективності запропонованого способу у порівнянні з прототипом досягається за рахунок: високої достовірності лазерної імітаційної стрільби через наявність селекції цілей по відстані, наявність урахування балістичних характеристик обраного типу боєприпасу на ураження цілі, використання штатних лазерних вимірювачів відстані у ролі імітаторів стрільби, можливість штатної та холостої стрільби із озброєння, співпадіння у алгоритмі роботи екіпажів при штатній та імітаційній стрільбі. Таке підвищення ефективності способу, що пропонується, досягається за рахунок: встановлення на бойову техніку невеликої кількості додаткового обладнання, не виводу техніки з бойового складу, малого терміну обладнання техніки лазерним імітатором стрільби та ураження. Джерела інформації 1."Зарубежное военное обозрение" 1985 г. № 12, Москва: Воениздат - аналог. 2. Техническое описание изд. 2Х24 (Радар) 1988 г., Минск: БЕЛАМО - прототип. 3. Инструкция по эксплуатации изд. 2Х24 (Радар) 1988 г., Минск: БЕЛАМО. 3 32112 Фіг. 1 4 32112 Фіг. 2 5 32112 Фіг. 3 6 32112 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 7
