Пристрій для подання рекламної інформації

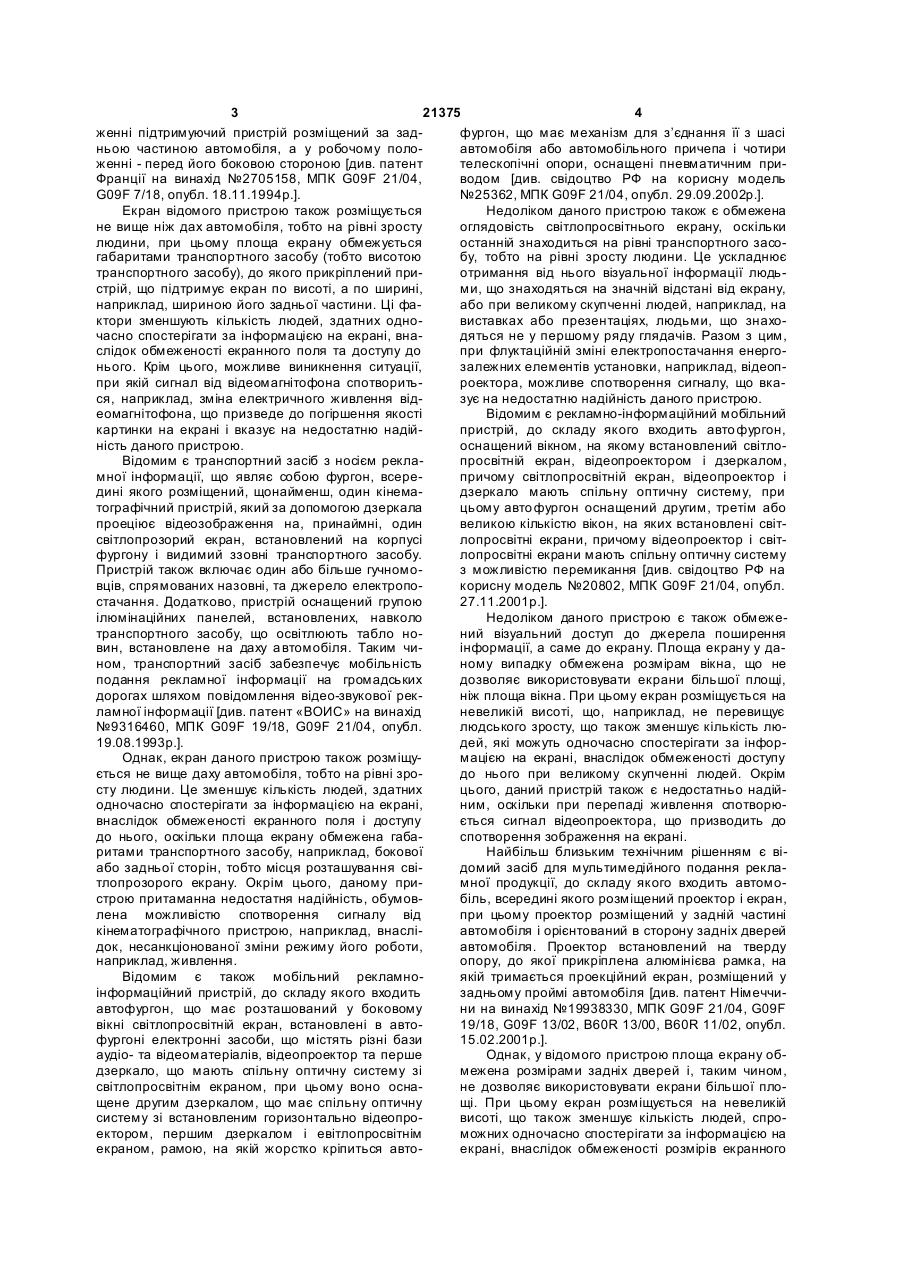

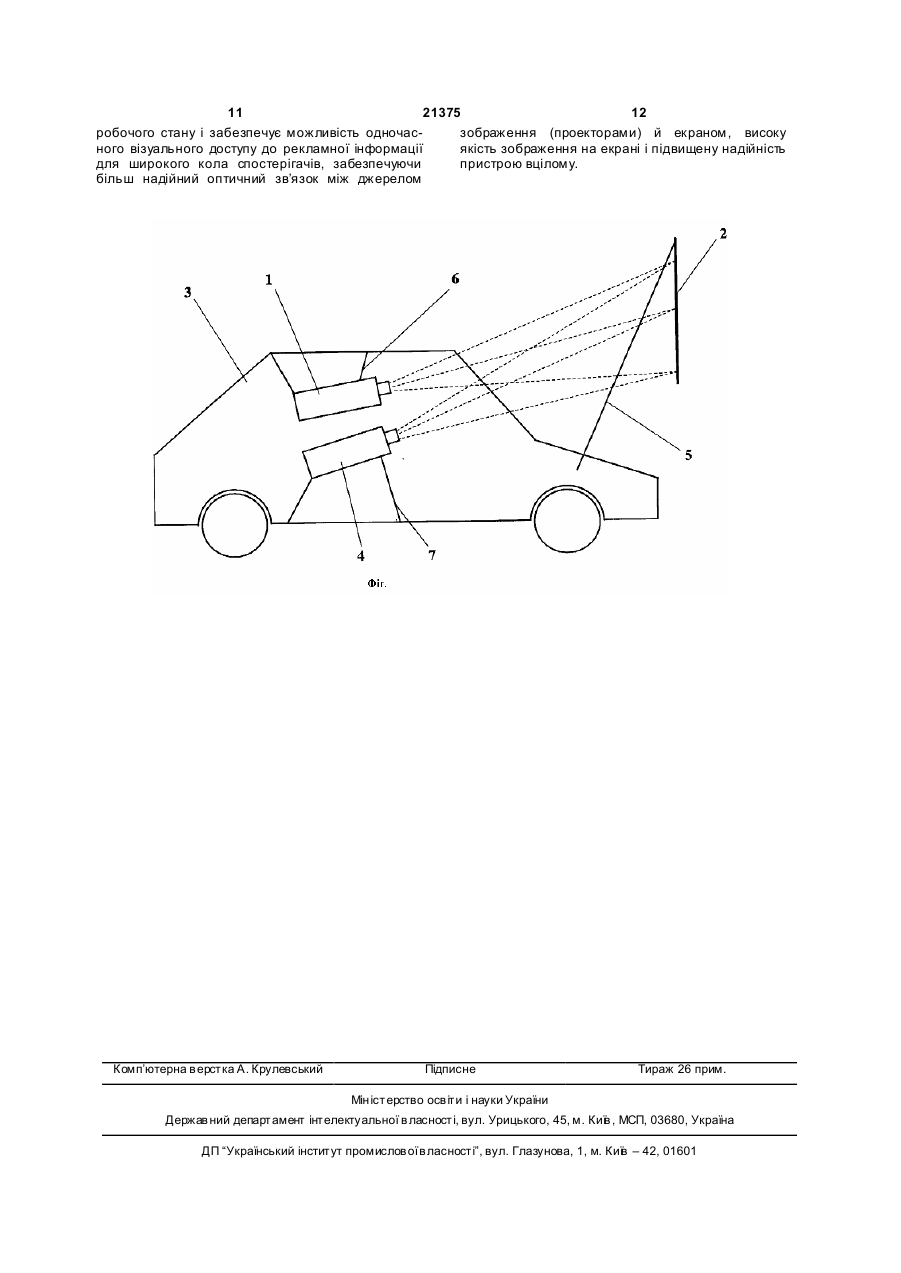

1. Пристрій для подання рекламної інформації, який містить проектор і екран, на який від проектора надходить світловий сигнал, транспортний засіб, при цьому проектор розміщений всередині транспортного засобу, який відрізняється тим, що він оснащений принаймні одним додатковим проектором, розміщеним всередині транспортного засобу, екран розміщений ззовні транспортного засобу і оснащений опорним пристроем, при цьому 3 21375 4 женні підтримуючий пристрій розміщений за задфургон, що має механізм для з’єднання її з шасі ньою частиною автомобіля, а у робочому полоавтомобіля або автомобільного причепа і чотири женні - перед його боковою стороною [див. патент телескопічні опори, оснащені пневматичним приФранції на винахід №2705158, МПК G09F 21/04, водом [див. свідоцтво РФ на корисну модель G09F 7/18, опубл. 18.11.1994р.]. №25362, МПК G09F 21/04, опубл. 29.09.2002р.]. Екран відомого пристрою також розміщується Недоліком даного пристрою також є обмежена не вище ніж дах автомобіля, тобто на рівні зросту оглядовість світлопросвітнього екрану, оскільки людини, при цьому площа екрану обмежується останній знаходиться на рівні транспортного засогабаритами транспортного засобу (тобто висотою бу, тобто на рівні зросту людини. Це ускладнює транспортного засобу), до якого прикріплений приотримання від нього візуальної інформації людьстрій, що підтримує екран по висоті, а по ширині, ми, що знаходяться на значній відстані від екрану, наприклад, шириною його задньої частини. Ці фаабо при великому скупченні людей, наприклад, на ктори зменшують кількість людей, здатних одновиставках або презентаціях, людьми, що знахочасно спостерігати за інформацією на екрані, внадяться не у першому ряду глядачів. Разом з цим, слідок обмеженості екранного поля та доступу до при флуктаційній зміні електропостачання енергонього. Крім цього, можливе виникнення ситуації, залежних елементів установки, наприклад, відеоппри якій сигнал від відеомагнітофона спотворитьроектора, можливе спотворення сигналу, що вкася, наприклад, зміна електричного живлення відзує на недостатню надійність даного пристрою. еомагнітофона, що призведе до погіршення якості Відомим є рекламно-інформаційний мобільний картинки на екрані і вказує на недостатню надійпристрій, до складу якого входить авто фургон, ність даного пристрою. оснащений вікном, на якому встановлений світлоВідомим є транспортний засіб з носієм реклапросвітній екран, відеопроектором і дзеркалом, мної інформації, що являє собою фургон, всерепричому світлопросвітній екран, відеопроектор і дині якого розміщений, щонайменш, один кінемадзеркало мають спільну оптичну систему, при тографічний пристрій, який за допомогою дзеркала цьому авто фургон оснащений другим, третім або проеціює відеозображення на, принаймні, один великою кількістю вікон, на яких встановлені світсвітлопрозорий екран, встановлений на корпусі лопросвітні екрани, причому відеопроектор і світфургону і видимий ззовні транспортного засобу. лопросвітні екрани мають спільну оптичну систему Пристрій також включає один або більше гучномоз можливістю перемикання [див. свідоцтво РФ на вців, спрямованих назовні, та джерело електропокорисну модель №20802, МПК G09F 21/04, опубл. стачання. Додатково, пристрій оснащений групою 27.11.2001р.]. ілюмінаційних панелей, встановлених, навколо Недоліком даного пристрою є також обмежетранспортного засобу, що освітлюють табло ноний візуальний доступ до джерела поширення вин, встановлене на даху а втомобіля. Таким чиінформації, а саме до екрану. Площа екрану у даном, транспортний засіб забезпечує мобільність ному випадку обмежена розмірам вікна, що не подання рекламної інформації на громадських дозволяє використовувати екрани більшої площі, дорогах шляхом повідомлення відео-звукової рекніж площа вікна. При цьому екран розміщується на ламної інформації [див. патент «ВОИС» на винахід невеликій висоті, що, наприклад, не перевищує №9316460, МПК G09F 19/18, G09F 21/04, опубл. людського зросту, що також зменшує кількість лю19.08.1993р.]. дей, які можуть одночасно спостерігати за інфорОднак, екран даного пристрою також розміщумацією на екрані, внаслідок обмеженості доступу ється не вище даху автомобіля, тобто на рівні зродо нього при великому скупченні людей. Окрім сту людини. Це зменшує кількість людей, здатних цього, даний пристрій також є недостатньо надійодночасно спостерігати за інформацією на екрані, ним, оскільки при перепаді живлення спотворювнаслідок обмеженості екранного поля і доступу ється сигнал відеопроектора, що призводить до до нього, оскільки площа екрану обмежена габаспотворення зображення на екрані. ритами транспортного засобу, наприклад, бокової Найбільш близьким технічним рішенням є віабо задньої сторін, тобто місця розташування свідомий засіб для мультимедійного подання реклатлопрозорого екрану. Окрім цього, даному примної продукції, до складу якого входить автомострою притаманна недостатня надійність, обумовбіль, всередині якого розміщений проектор і екран, лена можливістю спотворення сигналу від при цьому проектор розміщений у задній частині кінематографічного пристрою, наприклад, внасліавтомобіля і орієнтований в сторону задніх дверей док, несанкціонованої зміни режиму його роботи, автомобіля. Проектор встановлений на тверду наприклад, живлення. опору, до якої прикріплена алюмінієва рамка, на Відомим є також мобільний рекламноякій тримається проекційний екран, розміщений у інформаційний пристрій, до складу якого входить задньому проймі автомобіля [див. патент Німеччиавтофургон, що має розташований у боковому ни на винахід №19938330, МПК G09F 21/04, G09F вікні світлопросвітній екран, встановлені в авто19/18, G09F 13/02, В60R 13/00, В60R 11/02, опубл. фургоні електронні засоби, що містять різні бази 15.02.2001р.]. аудіо- та відеоматеріалів, відеопроектор та перше Однак, у відомого пристрою площа екрану обдзеркало, що мають спільну оптичну систему зі межена розмірами задніх дверей і, таким чином, світлопросвітнім екраном, при цьому воно оснане дозволяє використовувати екрани більшої площене другим дзеркалом, що має спільну оптичну щі. При цьому екран розміщується на невеликій систему зі встановленим горизонтально відеопровисоті, що також зменшує кількість людей, спроектором, першим дзеркалом і евітлопросвітнім можних одночасно спостерігати за інформацією на екраном, рамою, на якій жорстко кріпиться автоекрані, внаслідок обмеженості розмірів екранного 5 21375 6 поля та доступу до нього. Окрім цього, при несанського - не менш ніж 50лм. Найбільший світловий кціонованій зміні живлення можливе спотворення потік створюється електричною кутовою дуговою сигналу проектора, що призводить до спотворення лампою (50000лм), менший - газорозрядною (ксезображення на екрані і ускладнює сприйняття інноновою) лампою (15000лм) і ще менший - ламформації спостерігачем. пою накалювання (90лм). Тому для крупних кіноЗавданням, на рішення якого спрямована котеатрів з екранами великої площі встановлюються рисна модель, є створення пристрою для подання проектори з дуговими кутовими або ксеноновими рекламної інформації з більш надійною конструклампами; в кінотеатрах малої місткості, а також у цією, що забезпечує збільшення кількості людей, кіноустановках для учбових, любительських то що здатних одночасно спостерігати за рекламною цілей використовуються проектори з лампою наінформацією. калювання [див., наприклад. Велика Радянська Технічний результат, що досягається при виЕнциклопедія, стаття «Кінопроекційний апарат», рішенні поставленого завдання, полягає у відсут(режим доступу: http://encycl.yandex.ru/, ності залежності площі екранного поля та можли10.03.2005р.)]. При цьому в даний час у супровідвості його візуального спостереження від габаритів ній та технічній документації світловий потік проетранспортного засобу, при підвищенні надійності кційних апаратів вказують у так званих ANSIоптичного зв’язку між джерелом зображення та люменах, що характеризують середню величину екраном та забезпеченні високої якості зображенсвітлового потоку, що вимірюється у люменах, на ня на екрані, а також високої мобільності пристрою контрольному екрані з діагоналлю 40 дюймів при та малого часу, що вимагається для приведення мінімальній фокусній відстані варіооб’єктива проейого до робочого стану. ктора. Вимірювання виконуються у 9 точках екраПоставлене завдання вирішується тим, що ну, а потім усереднюються. Стандарт вимірювання пристрій для подання рекламної інформації, до світлового потоку в ANSI-люменах (ANSI-лм), вискладу якого входять проектор та екран, на який користовується для порівняння проекторів. Метовід проектора надходить світловий сигнал, трансдика вимірювання світлового потоку в ANSIпортний засіб, при цьому проектор розміщений люменах затверджена у 1992 році Американським всередині транспортного засобу, згідно з корисною національним інститутом стандартів (ANSI моделлю, оснащений, принаймні, одним додаткоAmerican National Standart Institute) [режим достувим проектором, розміщеним всередині транспорпу: http://bolivar.spb.ru/; 14.03.2005p.]; тного засобу, екран розміщений ззовні транспортсвітлопросвітній екран - це екран, огляд якого ного засобу і оснащений опорним приладдям, при здійснюється з боку, протилежного до розміщення цьому світлові сигнали передаються безпосередпроектора [див. наприклад, патент на винахід РФ ньо від кожного проектора на екран через отвір у №2209457, МПК G03В 21/00, опубл. 27.07.2003р.]. кузові транспортного засобу, суміщаючись на екТехнічний результат при вирішенні поставлерані, причому сумарний світловий потік від усіх ного завдання досягається за рахунок наступного. проекторів становить не менш ніж 500 ANSI-лм. Наявність додаткового проектора, що передає Доцільно, щоб опорне приладдя екрану було на екран сигнал, що суміщається на екрані з сигабо прикріплене до кузова транспортного засобу, налом основного проектора і виступає фактично у або встановлене на опорну поверхню транспортякості резервного джерела зображення, нівелює ного засобу, або виготовлене у вигляді настінного вірогідність виникнення ситуації, при якій відбувакріплення. ється порушення оптичного зв’язку між проектором Кожен проектор також може бути оснащений і екраном та погіршення якості зображення на екопорним приладдям, прикріпленим до кузова рані, наприклад, при перепаді електропостачання транспортного засобу. «основного» проектора, що здійснюється, наприПри цьому екран може бути виконаний світлоклад, автономно від живлення додаткового проекпросвітнім. тора. При цьому можливе короткочасне зниження У даному описі корисної моделі використано потужності світлового потоку, і відповідно, якість наступну термінологію: картинки на екрані буде компенсуватися сигналом світловий потік - потужність променистої енервід додаткового проектора, спрямованим у ту саму гії, що оцінюється за зоровим відчуттям, яке вона точку (ділянку) на екрані, що й сигнал від основновикликає (В СВ вимірюється у люменах, лм) [див., го проектора, суміщаючись з ним, підвищуючи нанаприклад, Радянський енциклопедичний словдійність заявленого пристрою. Це пояснюється ник/Науково-редакційна рада: А.М. Прохоров (готим, що за наявності одного проектора навіть при лова). - М: Радянська Енциклопедія, 1981, с.1189]. невеликому зменшенні потужності світлового поТобто, світловий потік - це одна з світлових велитоку від нього спостерігачеві буде помітною зміна чин, яка оцінює світлову величину - потік випромікартинки на екрані. За наявності додаткового пронювання, тобто потужність оптичного випромінюектора, сигнал відносно сигналу від «основного» вання, за світловим відчуттям, яке він викликає проектора, але у ту ж ділянку, якість картинки за [точніше, за його впливом на селективний приймач рахунок хвилевого накладання сигналів не погірсвітла, спектральна чутливість якого визначається шиться. функцією відносної спектральної світлової ефекДоцільно розміщувати проектори всередині тивності випромінювання V (1); 1 - довжина хвилі транспортного засобу, оскільки в іншому випадку світла у вакуумі]. Світловий потік є дуже важливою (тобто при розміщенні проекторів ззовні транспорхарактеристикою проектора. Наприклад, світловий тного засобу) необхідна наявність додаткових запотік професійного кінопроекційного апарату знахисних пристроїв для запобігання (захисту) проекходиться у межах від 350 до 50000лм, любительтора від негативних впливів навколишнього 7 21375 8 середовища: бруду, пилу, вологи, тепла. У даному скла, що при недостатній потужності оптичного випадку транспортний засіб виступає природнім випромінювання та орієнтації проектора відносно захисним елементом. Відсутність такого елемента екрану під певним кутом зробить зображення на призведе до погіршення надійного оптичного екрані нечітким та нелегальним. зв’язку між проектором та екраном та неможливоЕкспериментальні дані свідчать про наступне. сті досягнення високої якості зображення на екраПроектор був встановлений всередині трансні, оскільки буде ймовірність неналежної роботи портного засобу, а саме легкового автомобіля проектора у нештатному режимі і буде неможли«Ока». Екран розміщувався ззовні транспортного вою передача від нього сигналу, що відповідає засобу на опорному приладді, прикріпленому до експлуатаційним характеристикам проектора. Ракузова транспортного засобу, або був встановлезом з тим, наявність будь-якого додаткового захиний безпосередньо на опорну поверхню транспорсного пристрою, крім автомобіля, призведе до збітного засобу, наприклад, землю. Передача світлольшення часу, потрібного для приведення вого сигналу здійснювалася через проріз у кузові пристрою до робочого стану, що негативно відотранспортного засобу від кількох проекторів, що бразиться на мобільності пристрою. знаходилися всередині транспортного засобу. При При розміщенні екрану ззовні транспортного здійсненні експерименту почергово використовузасобу зникає залежність площі екранного поля валися проектори з різним номінальним світловим від габаритів транспортного засобу, зокрема, місця потоком, а сигнали від усіх проекторів суміщалися розміщення екрану, а саме вікна або отвору у куна екрані. зові, як було зроблено у відомих аналогів, і виниСпостереження за зображенням на екрані кає можливість збільшення екранної площі та виздійснювалося візуально групою людей з нормасоти розміщення екрану, для чого екран додатково льним зором без спеціальних засобів спостереоснащений опорним приладдям, яке може або ження, наприклад, біноклів. Передача світлового кріпитися до кузова автомобіля, або встановлювасигналу здійснювалася у темний та світлий час тися на опорну поверхню, наприклад, прикріплену доби. до кузова транспортного засобу, а також може Результати експерименту наведено у таблиці. бути вигото влене у формі кріплення екрану на Експеримент повторювався при різних полоякусь несучу конструкцію, наприклад, стіну. Подібженнях екрану відносно транспортного засобу. не розміщення екрану дозволить, при збільшенні Максимальна відстань екрану від проектора всеплощі екрану та висоти його розміщення, у свою редині транспортного засобу становила 10м, мінічергу, збільшити кількість людей, що одночасно мальна - 2м. При цьому, при збільшенні відстані спостерігають за інформацією на екрані. (до 10м) констатувалося значне погіршення якості Однак, при розміщенні екрану ззовні транспозображення від проектора зі світловим потоком, ртного засобу, можливе погіршення оптичного наприклад, 400 ANSI-лм. Контури графічних зв’язку між екраном та проектором. Це пояснюєтьоб’єктів ставали розмитими, кольорова гамма бліся тим, що у такому разі необхідним буде проходла. При використанні проекторів з сумарним світдження сигналу від проектора через отвори у куловим потоком 500 ANSI-лм висока якість зобразові транспортного засобу, наприклад, через отвір ження при переміщенні екрану на відстань до 10м у задній частині транспортного засобу, або через залишалась незмінною. отвір у передній частині транспортного засобу, наприклад, місці розміщення переднього вітрового Таблиця проектор №1 1 100 100 100 200 300 100 Світловий потік, ANSI-лм Характеристика зображення проектор проектор суммарный №2 №3 2 3 4 5 100 200 Зображення неяскраве, об’єкти на екрані важко розрізнити Проглядаються контури графічних об’єктів (букв, цифр), 100 100 300 розмита кольорова гамма і контури об’єктів відеозображення, що р ухаються Проглядаються контури графічних об’єктів (букв, цифр), 200 300 розмита кольорова гамма і конури об’єктів відеозображення, що рухаються Проглядаються контури графічних об’єктів (букв, цифр), 200 400 розмита кольорова гамма і конури об’єктів відеозображення, що рухаються Зображення чітке, відтінки кольору яскраві, контури 200 500 об’єктів відеозображення, що рухаються, добре проглядаються Зображення чітке, відтінки кольору яскраві, контури 200 200 500 об’єктів відеозображення, що рухаються, добре проглядаються 9 21375 Таким чином, з даних, наведених у таблиці видно, що необхідними умовами для передачі зображення на екран є: наявність сумарного світлового потоку не менш, ніж 500 ANSI-лм, а також суміщення сигналів від усіх проекторів на екрані (в іншому разі просто неможливо буде досягти чіткої картинки на екрані). Разом з цим, також слід відзначити, що кількість проекторів не регламентується, оскільки суміщення сигналів з використанням сучасних технологій можна досягти автоматично, настроюючи проектори. При цьому позитивні результати з передачі якісного зображення були досягнуті у процесі експерименту при передачі одного й того ж зображення як від двох, так і від трьох проекторів. Для додаткового збільшення кількості людей, спроможних одночасно спостерігати за інформацією на екрані запропонованого пристрою, екран пропонується виконати світлопросвітнім, тобто інформацію на ньому можна буде спостерігати з боку, протилежного розташуванню транспортного засобу відносно екрану. Запропоноване виконання пристрою для поширення рекламної інформації дозволить пересуватися транспортному засобові або з вже встановленим екраном і проекторами, або дозволить швидко їх змонтувати перед початком презентації або виставки, що зберігає високу мобільність пристрою і короткий час, потрібний для приведення пристрою до робочого стану. Крім цього, наявність у кожного проектора опорного приладдя, прикріпленого до кузова автомобіля, додатково зменшує час для приведення пристрою до робочого стану, а також дозволяє пересуватися транспортному засобові до місця презентації практично готовим до показу візуальної інформації. Корисна модель ілюструється кресленням, на якому схематично зображений приклад виконання приладу для подання рекламної інформації, вигляд збоку. Позиції на кресленні значать наступне: 1 проектор; 2 - екран; 3 - транспортний засіб; 4 - додатковий проектор; 5 - опорне приладдя екрану 2; 6 і 7 - опорне приладдя, відповідно, проектора 1 і додаткового проектора 4. Пристрій для подання рекламної інформації містить проектор 1, екран 2, на який від проектора 1 надходить світловий сигнал, і транспортний засіб 3. Проектор 1 розміщений всередині транспортного засобу 3, а екран 2 розміщений ззовні транспортного засобу 3. Пристрій споряджений, принаймні, одним додатковим проектором 4, також розміщеним всередині транспортного засобу 3. Світловий сигнал, що несе ідентичну інформацію, передається безпосередньо від проекторів 1 і 4 через отвір в кузові транспортного засобу 3, суміщаючись на екрані 2, при цьому сумарний світловий потік проекторів 1 і 4 становить не менш 500 ANSI-лм. Екран 2 оснащений опорним приладдям 5, прикріпленим до кузова транспортного засобу 3, або встановленим на опорну поверхню транспортного засобу 3, або виконаним у вигляді настінного 10 кріплення (не показано). Екран 2 може бути виконаний світлопросвітнім. Проектори 1 і 4 також можуть бути оснащені опорними приладдями 6 і 7, прикріпленими до кузова транспортного засобу 3. У якості проекторів 1 і 4 може бути використаний проектор типу Sanyo XT 16 (Японія). Екраном 2 може слугува ти екран типу Rover Computers RoverScreen (Росія). Пристрій для подання рекламної інформації використовується наступним чином. Транспортний засіб 3 переміщується до місця проведення рекламної акції, наприклад, під час проведення виставки або презентації. При транспортуванні проектори 1 і 4, екран 2, опорні конструкції 5, 6 і 7, відповідно, екрану 2 і проекторів 1 і 4, можуть знаходитися всередині кузова транспортного засобу 3. Після розміщення транспортного засобу 3 на місці проведення рекламної акції, виконують складання та монтаж опорних конструкцій, наприклад, прикріплюючи їх до кузова транспортного засобу 3, або встановлюючи на опорну поверхню поза транспортним засобом 3 (опорну конструкцію 5 екрану 2). Проектори 1 і 4 можуть бути підключені через перетворювач напруги до акумулятора транспортного засобу 3, або оснащені автономним джерелом живлення. З проекторів 1 і 4 інформація у вигляді світлови х сигналів через отвір у кузові транспортного засобу 3, який може бути закритий захисною світлопрозорою поверхнею, подається на екран 2, який можна розмістити на достатньо великій висоті, забезпечивши одночасне його спостереження досить великою кількістю людей. Сигнали від проекторів 1 і 4, сумарний світловий потік яких становить не менш ніж 500 ANSI-лм, суміщається на екрані, утворюючи чітке і ясне якісне кольорове зображення. При цьому показ відеоінформації може супроводжуватися передачею звукової інформації, наприклад, через засоби передачі звуку, а саме, колонки, розміщені, наприклад, на транспортному засобі 3. Після показу інформації після завершення заходу, проектори, 1 і 4, екран 2, опорні конструкції 5, 6 і 7 при потребі демонтуються і транспортний засіб 3 може швидко переміститися до іншого місця показу інформації, забезпечуючи мобільність пристрою. При цьому, у разі зміни живлення одного з проекторів та спотворення сигналу від нього, що проявляється, наприклад, у зменшенні світлового потоку, наявність додаткового проектора, що передає на екран сигнал, що суміщається на екрані з сигналом основного проектора, і виступає фактично як резервне джерело зображення, дозволяє зберегти належну якість зображення на екрані і нівелює зміни яскравості зображення. Таким чином, запропонований пристрій для подання рекламної інформації може бути використаний як засіб для мультимедійної візуальної підтримки презентацій та різного роду масових заходів, наприклад, рекламних компаній, що проводяться, наприклад, на відкритому повітрі. При цьому пристрій має високу мобільність, потребує короткого часу для приведення його до 11 21375 12 робочого стану і забезпечує можливість одночасзображення (проекторами) й екраном, високу ного візуального доступу до рекламної інформації якість зображення на екрані і підвищену надійність для широкого кола спостерігачів, забезпечуючи пристрою вцілому. більш надійний оптичний зв’язок між джерелом Комп’ютерна в ерстка А. Крулевський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
