Пристрій для розшифровки електрокардіограм

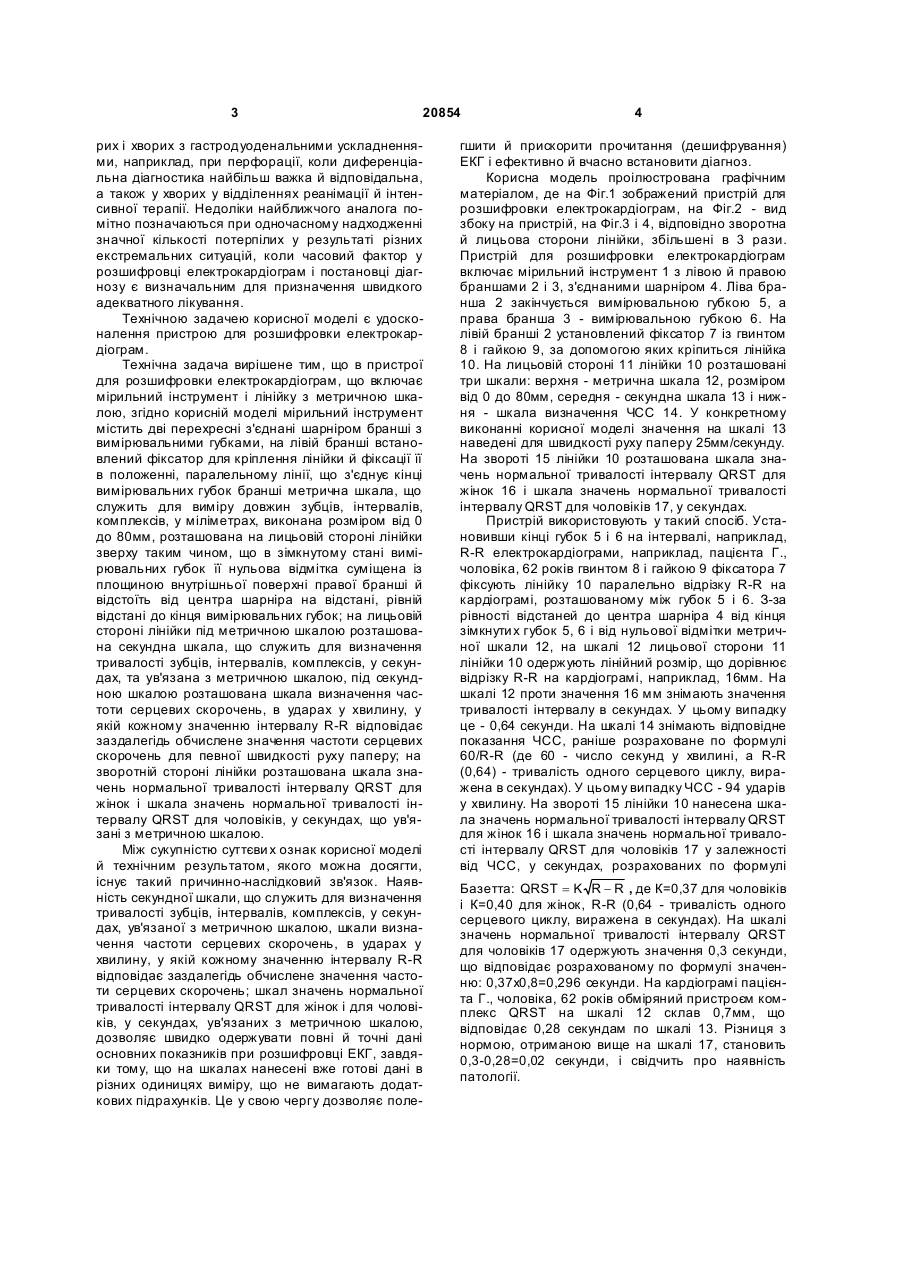

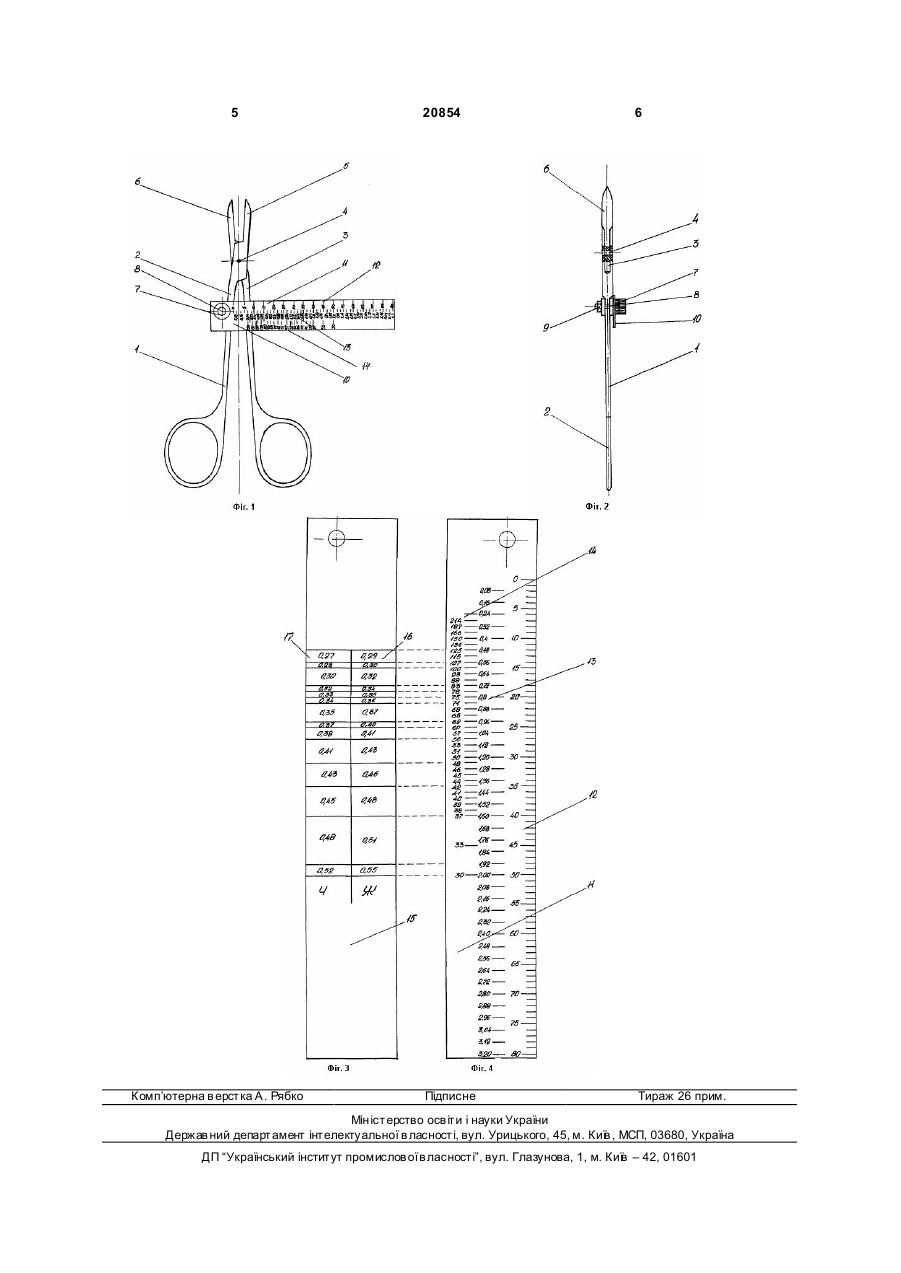

Пристрій для розшифровки електрокардіограм, що включає мірильний інструмент і лінійку з метричною шкалою, який відрізняється тим, що мірильний інструмент містить дві перехресні з'єднані шарніром бранші з вимірювальними губками, на лівій бранші встановлений фіксатор для кріплення лінійки та фіксації її в положенні, паралельному лінії, що з'єднує кінці вимірювальних губок бранш, метрична шкала, що служить для виміру довжин зубців, інтервалів, комплексів, у міліметрах, виконана розміром від 0 до 80мм, розташована на лицьовій стороні лінійки зверху таким чином, 3 20854 рих і хворих з гастродуоденальними ускладненнями, наприклад, при перфорації, коли диференціальна діагностика найбільш важка й відповідальна, а також у хворих у відділеннях реанімації й інтенсивної терапії. Недоліки найближчого аналога помітно позначаються при одночасному надходженні значної кількості потерпілих у результаті різних екстремальних ситуацій, коли часовий фактор у розшифровці електрокардіограм і постановці діагнозу є визначальним для призначення швидкого адекватного лікування. Технічною задачею корисної моделі є удосконалення пристрою для розшифровки електрокардіограм. Технічна задача вирішене тим, що в пристрої для розшифровки електрокардіограм, що включає мірильний інструмент і лінійку з метричною шкалою, згідно корисній моделі мірильний інструмент містить дві перехресні з'єднані шарніром бранші з вимірювальними губками, на лівій бранші встановлений фіксатор для кріплення лінійки й фіксації її в положенні, паралельному лінії, що з'єднує кінці вимірювальних губок бранші метрична шкала, що служить для виміру довжин зубців, інтервалів, комплексів, у міліметрах, виконана розміром від 0 до 80мм, розташована на лицьовій стороні лінійки зверху таким чином, що в зімкнутому стані вимірювальних губок її нульова відмітка суміщена із площиною внутрішньої поверхні правої бранші й відстоїть від центра шарніра на відстані, рівній відстані до кінця вимірювальних губок; на лицьовій стороні лінійки під метричною шкалою розташована секундна шкала, що служить для визначення тривалості зубців, інтервалів, комплексів, у секундах, та ув'язана з метричною шкалою, під секундною шкалою розташована шкала визначення частоти серцевих скорочень, в ударах у хвилину, у якій кожному значенню інтервалу R-R відповідає заздалегідь обчислене значення частоти серцевих скорочень для певної швидкості руху паперу; на зворотній стороні лінійки розташована шкала значень нормальної тривалості інтервалу QRST для жінок і шкала значень нормальної тривалості інтервалу QRST для чоловіків, у секундах, що ув'язані з метричною шкалою. Між сукупністю суттєви х ознак корисної моделі й технічним результатом, якого можна досягти, існує такий причинно-наслідковий зв'язок. Наявність секундної шкали, що служить для визначення тривалості зубців, інтервалів, комплексів, у секундах, ув'язаної з метричною шкалою, шкали визначення частоти серцевих скорочень, в ударах у хвилину, у якій кожному значенню інтервалу R-R відповідає заздалегідь обчислене значення частоти серцевих скорочень; шкал значень нормальної тривалості інтервалу QRST для жінок і для чоловіків, у секундах, ув'язаних з метричною шкалою, дозволяє швидко одержувати повні й точні дані основних показників при розшифровці ЕКГ, завдяки тому, що на шкалах нанесені вже готові дані в різних одиницях виміру, що не вимагають додаткових підрахунків. Це у свою чергу дозволяє поле 4 гшити й прискорити прочитання (дешифрування) ЕКГ і ефективно й вчасно встановити діагноз. Корисна модель проілюстрована графічним матеріалом, де на Фіг.1 зображений пристрій для розшифровки електрокардіограм, на Фіг.2 - вид збоку на пристрій, на Фіг.3 і 4, відповідно зворотна й лицьова сторони лінійки, збільшені в 3 рази. Пристрій для розшифровки електрокардіограм включає мірильний інструмент 1 з лівою й правою браншами 2 і 3, з'єднаними шарніром 4. Ліва бранша 2 закінчується вимірювальною губкою 5, а права бранша 3 - вимірювальною губкою 6. На лівій бранші 2 установлений фіксатор 7 із гвинтом 8 і гайкою 9, за допомогою яких кріпиться лінійка 10. На лицьовій стороні 11 лінійки 10 розташовані три шкали: верхня - метрична шкала 12, розміром від 0 до 80мм, середня - секундна шкала 13 і нижня - шкала визначення ЧСС 14. У конкретному виконанні корисної моделі значення на шкалі 13 наведені для швидкості руху паперу 25мм/секунду. На звороті 15 лінійки 10 розташована шкала значень нормальної тривалості інтервалу QRST для жінок 16 і шкала значень нормальної тривалості інтервалу QRST для чоловіків 17, у секундах. Пристрій використовують у такий спосіб. Установивши кінці губок 5 і 6 на інтервалі, наприклад, R-R електрокардіограми, наприклад, пацієнта Г., чоловіка, 62 років гвинтом 8 і гайкою 9 фіксатора 7 фіксують лінійку 10 паралельно відрізку R-R на кардіограмі, розташованому між губок 5 і 6. З-за рівності відстаней до центра шарніра 4 від кінця зімкнути х губок 5, 6 і від нульової відмітки метричної шкали 12, на шкалі 12 лицьової сторони 11 лінійки 10 одержують лінійний розмір, що дорівнює відрізку R-R на кардіограмі, наприклад, 16мм. На шкалі 12 проти значення 16 мм знімають значення тривалості інтервалу в секундах. У цьому випадку це - 0,64 секунди. На шкалі 14 знімають відповідне показання ЧСС, раніше розраховане по формулі 60/R-R (де 60 - число секунд у хвилині, а R-R (0,64) - тривалість одного серцевого циклу, виражена в секундах). У цьому випадку ЧСС - 94 ударів у хвилину. На звороті 15 лінійки 10 нанесена шкала значень нормальної тривалості інтервалу QRST для жінок 16 і шкала значень нормальної тривалості інтервалу QRST для чоловіків 17 у залежності від ЧСС, у секундах, розрахованих по формулі Базетта: QRST = K R - R , де К=0,37 для чоловіків і К=0,40 для жінок, R-R (0,64 - тривалість одного серцевого циклу, виражена в секундах). На шкалі значень нормальної тривалості інтервалу QRST для чоловіків 17 одержують значення 0,3 секунди, що відповідає розрахованому по формулі значенню: 0,37х0,8=0,296 секунди. На кардіограмі пацієнта Г., чоловіка, 62 років обміряний пристроєм комплекс QRST на шкалі 12 склав 0,7мм, що відповідає 0,28 секундам по шкалі 13. Різниця з нормою, отриманою вище на шкалі 17, становить 0,3-0,28=0,02 секунди, і свідчить про наявність патології. 5 Комп’ютерна в ерстка А. Рябко 20854 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
