Пристрій для організованого розміщення комутаційних кабелів в опорній конструкції комутаційної системи

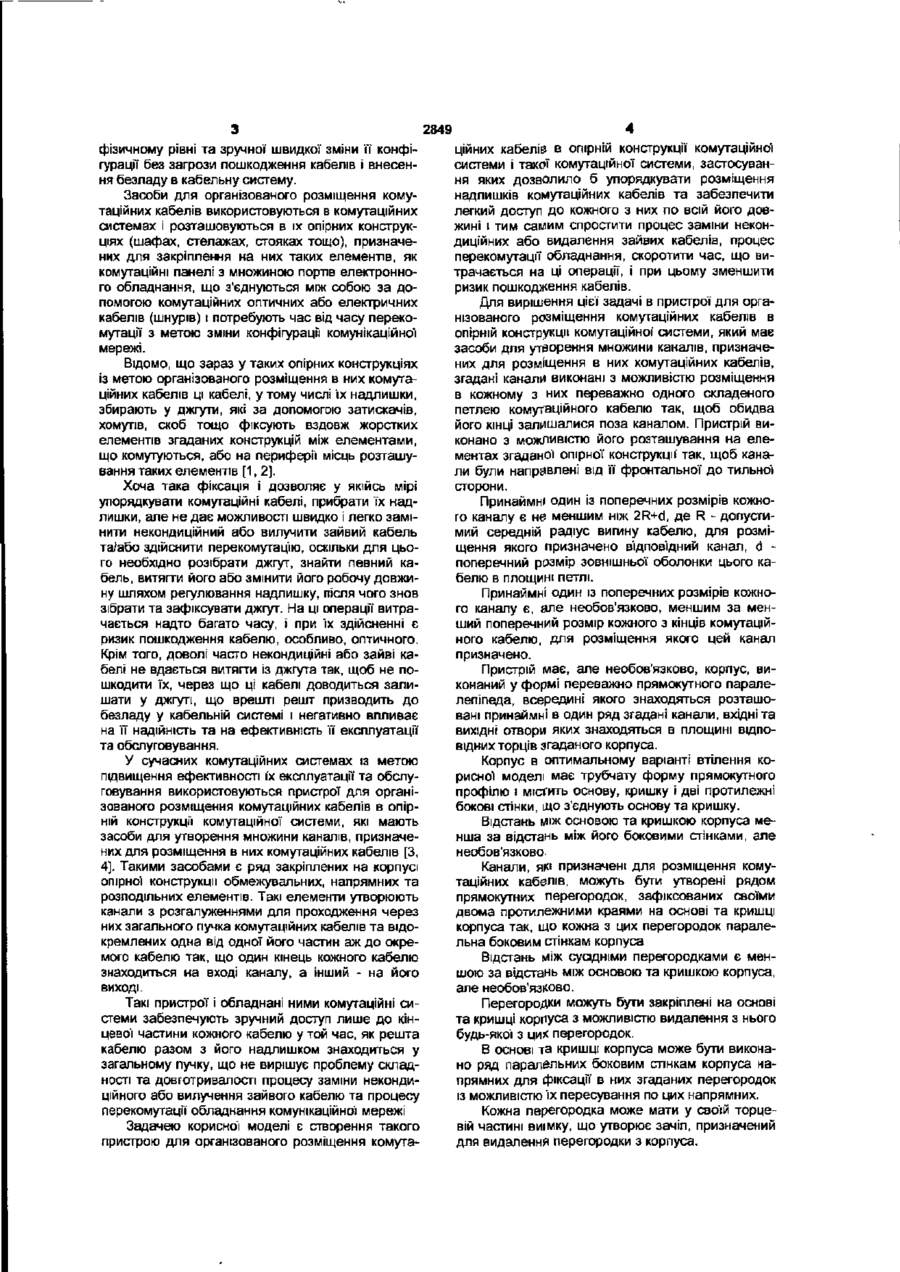

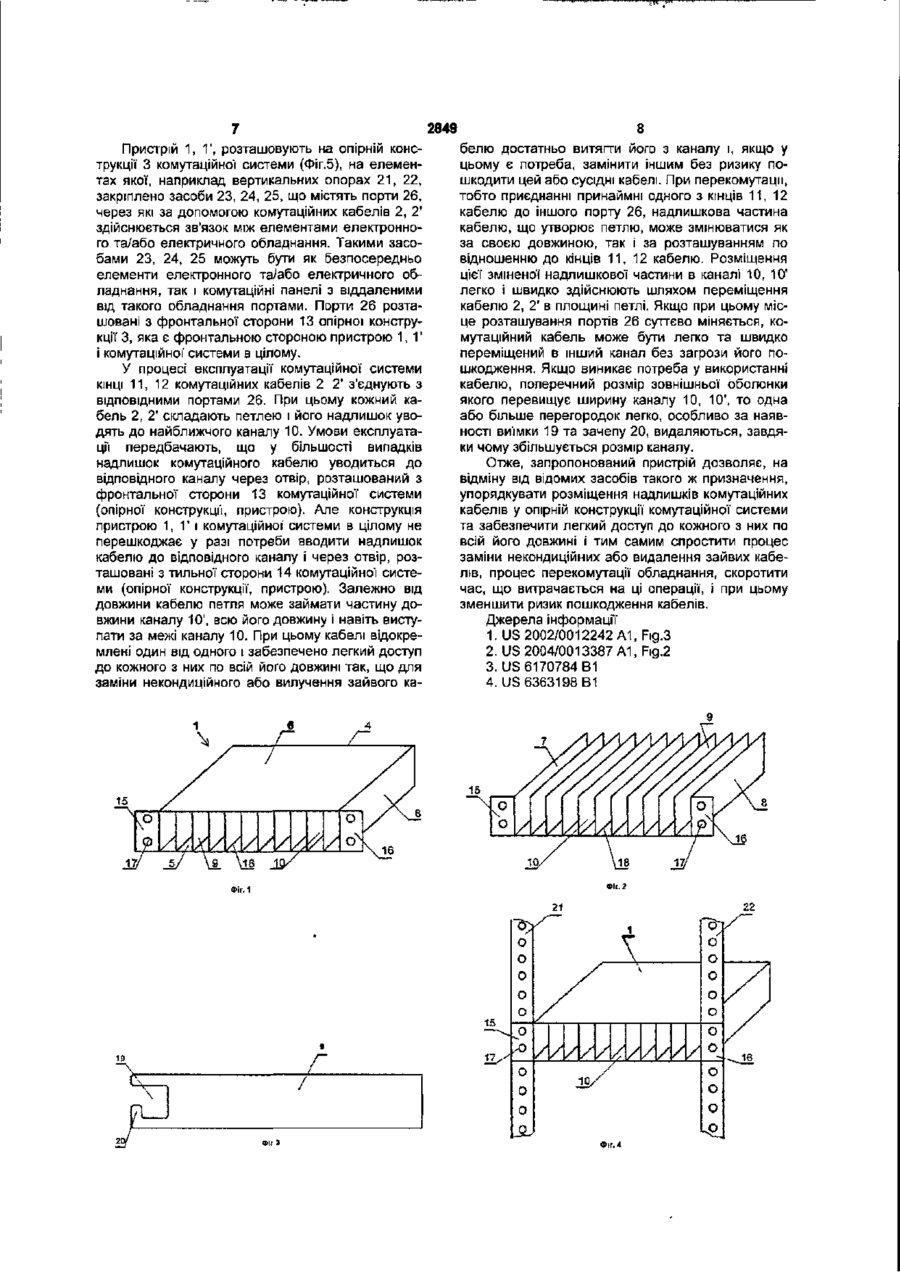

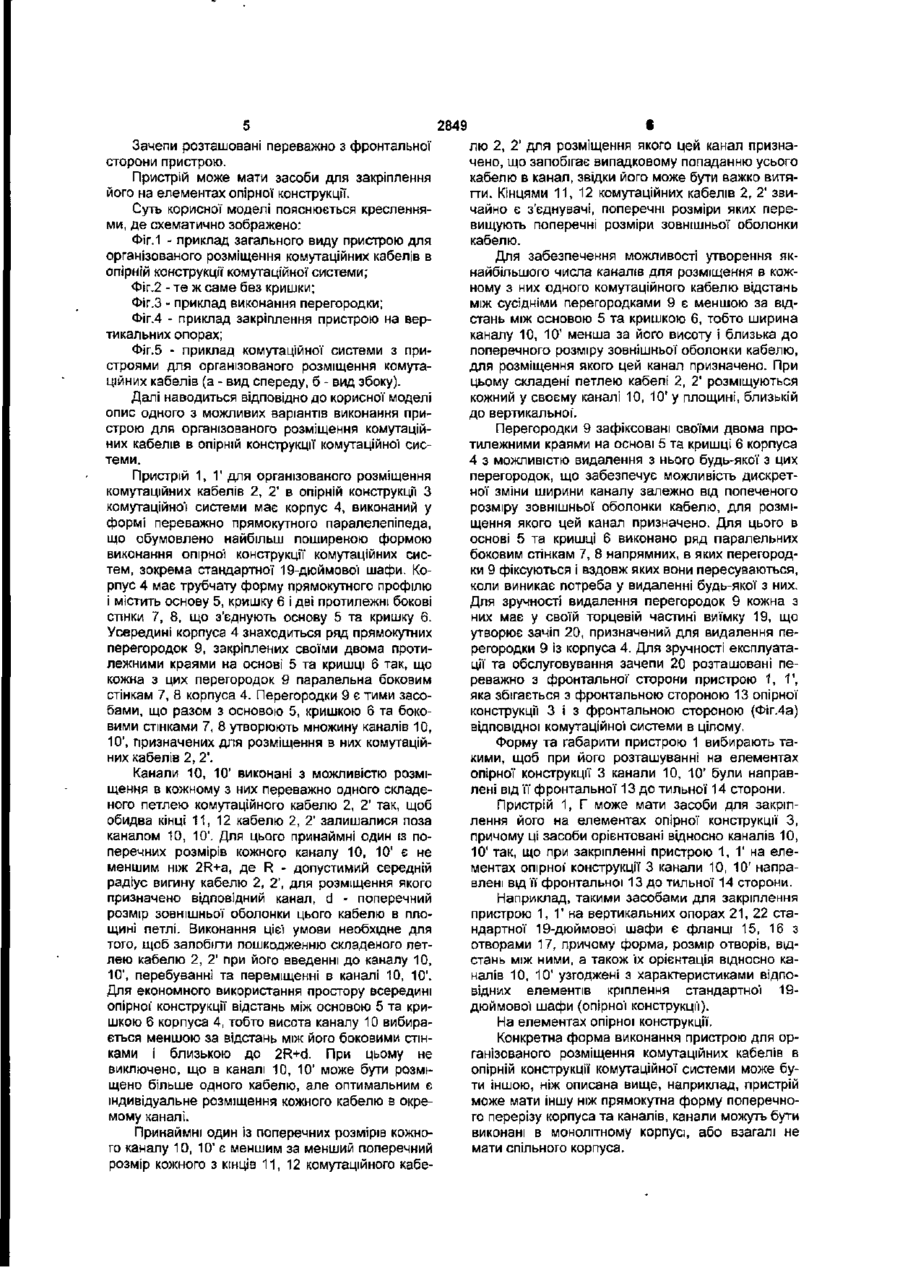

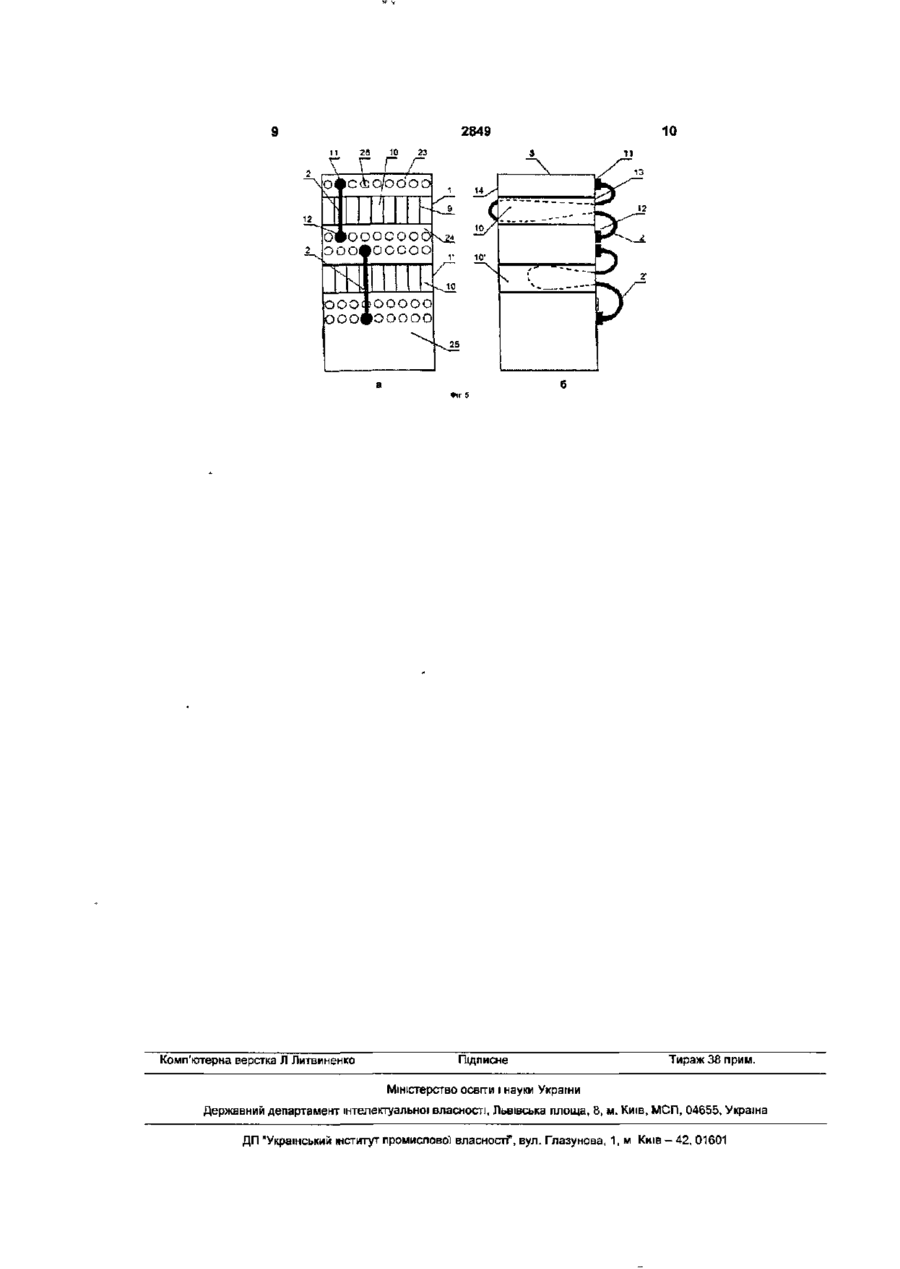

1. Пристрій для організованого розміщення комутаційних кабелів в опорній конструкції комутаційної системи, який має засоби для утворення множини каналів, призначених для розміщення в них комутаційних кабелів, який відрізняється тим, що згадані канали виконані з можливістю розміщення в кожному з них переважно одного складеного петлею комутаційного кабелю так, щоб обидва його кінці запишалися поза каналом, причому пристрій виконано з можливістю його розташування на елементах згаданої' опорної конструкції так, щоб канали були направлені від Ті фронтальної до тильної сторони. 2. Пристрій за п.1, який відрізняється тим, що принаймні один із поперечних розмірів кожного каналу є не меншим ніж 2R+d , де R - допустимий середній радіус вигину кабелю, для розміщення якого призначено відповідний канал, d - поперечний розмір зовнішньої оболонки цього кабелю в площині петлі 3. Пристрій за п.2, який відрізняється тим, що принаймні один із поперечних розмірів кожного канапу є меншим за менший поперечний розмір кожного з кінців комутаційного кабелю, для розміщення якого цей канал призначено. 4 Пристрій за будь-яким із пп.1-3, який відрізняється тим, що він має корпус, виконаний у формі переважно прямокутного паралелепіпеда, всередині якого знаходяться розташовані принаймні в яких знаходяться в площині відповідних торців згаданого корпусу. 5. Пристрій за п.4, який відрізняється тим, що корпус має трубчату форму прямокутного профілю і містить основу, кришку і дві бокові стінки, що з'єднують згадані основу та кришку. 6. Пристрій за п.5, який відрізняється тим, що відстань між основою та кришкою корпусу менша за відстань між його боковими стінками. 7. Пристрій за п.5 або п.6, який відрізняється тим, що згадані канали утворені рядом прямокутних перегородок, зафіксованих своїми двома протилежними краями на основі та кришці корпусу так, що кожна з цих перегородок паралельна боковим стінкам корпусу. 8 Пристрій за п.7, який відрізняється тим, що відстань між сусідніми перегородками є меншою за відстань між основою та кришкою корпусу. 9. Пристрій за п.7 або п.8, який відрізняється тим, що згадані перегородки закріплені на основі та кришці корпусу з можливістю видалення з нього будь-якої з цих перегородок. 10. Пристрій за п.9, який відрізняється тим, що в основі та кришці корпусу виконано ряд паралельних боковим стінкам корпусу напрямних для фіксації в них згаданих перегородок із можливістю їх пересування по цих напрямних. 11. Пристрій за п.9 або п 10, який відрізняється тим, що кожна перегородка має у своїй торцевій частині виїмку, що утворює зачіп, призначений для видалення перегородки з корпусу. 12. Пристрій за п.11, який відрізняється тим, що згадані зачепи розташовані переважно з фронтальної сторони пристрою. 13. Пристрій за будь-яким із пп.1-12, який відрізняється тим, що він має засоби для закріплення його на елементах згаданої опорної конструкції. Корисна модель належить до засобів комутації елементів комунікаційних систем, таких як телефонні, комп'ютерні, електричні та інші мережі, і може бути використана в кабельних, зокрема структурованих кабельних системах, для забезпечення швидкої інсталяції комунікаційної мережі на один ряд згадані канали, ВХІДНІ та ВИХІДНІ отвори *t оо см 2849 фізичному рівні та зручної швидкої зміни її конфігурації без загрози пошкодження кабелів і внесення безладу в кабельну систему. Засоби для організованого розміщення комутаційних кабелів використовуються в комутаційних системах і розташовуються в їх опірних конструкціях (шафах, стелажах, стояках тощо), призначених для закріплення на них таких елементів, як комутаційні панелі з множиною портів електронного обладнання, що з'єднуються між собою за допомогою комутаційних оптичних або електричних кабелів (шнурів) і потребують час від часу перекомутації з метою зміни конфігурації комунікаційної мережі. Відомо, що зараз у таких опірних конструкціях із метою організованого розміщення в них комутаційних кабелів ці кабелі, у тому числі їх надлишки, збирають у джгути, які за допомогою затискачів, хомутів, скоб тощо фіксують вздовж жорстких елементів згаданих конструкцій між елементами, що комутуються, або на периферії місць розташування таких елементів [1, 2]. Хоча така фіксація і дозволяє у якійсь мірі упорядкувати комутаційні кабелі, прибрати їх надлишки, але не дає можливості швидко і легко замінити некондиційний або вилучити зайвий кабель та/або здійснити перекомутацію, оскільки для цього необхідно розібрати джгут, знайти певний кабель, витягти його або змінити його робочу довжину шляхом регулювання надлишку, після чого знов зібрати та зафіксувати джгут. На ці операції витрачається надто багато часу, і при їх здійсненні є ризик пошкодження кабелю, особливо, оптичного. Крім того, доволі часто некондиційні або зайві кабелі не вдається витягти із джгута так, щоб не пошкодити їх, через що ці кабелі доводиться залишати у джгуті, що врешті решт призводить до безладу у кабельній системі і негативно впливає на її надійність та на ефективність її експлуатації та обслуговування. У сучасних комутаційних системах із метою підвищення ефективності їх експлуатації та обслуговування використовуються пристрої для організованого розміщення комутаційних кабелів в опірній конструкції комутаційної системи, які мають засоби для утворення множини каналів, призначених для розміщення в них комутаційних кабелів [З, 4]. Такими засобами є ряд закріплених на корпусі опірної конструкції обмежувальних, напрямних та розподільних елементів. Такі елементи утворюють канали з розгалуженнями для проходження через них загального пучка комутаційних кабелів та відокремлених одна від одної його частин аж до окремого кабелю так, що один кінець кожного кабелю знаходиться на вході каналу, а інший - на його виході. Такі пристрої і обладнані ними комутаційні системи забезпечують зручний доступ лише до кінцевої частини кожного кабелю у той час, як решта кабелю разом з його надлишком знаходиться у загальному пучку, що не вирішує проблему складності та довготривапості процесу заміни некондиційного або вилучення зайвого кабелю та процесу перекомутації обладнання комунікаційної мережі Задачею корисної моделі є створення такого пристрою для організованого розміщення комута ційних кабеліз в опірній конструкції комутаційної системи і такої комутаційної системи, застосування яких дозволило б упорядкувати розміщення надлишків комутаційних кабелів та забезпечити легкий доступ до кожного з них по всій його довжині і тим самим спростити процес заміни некондиційних або видалення зайвих кабелів, процес перекомутації обладнання, скоротити час, що витрачається на ці операції, і при цьому зменшити ризик пошкодження кабелів. Для вирішення цієї задачі в пристрої для організованого розміщення комутаційних кабелів в опірній конструкції комутаційної системи, який має засоби для утворення множини каналів, призначених для розміщення в них комутаційних кабелів, згадані канали виконані з можливістю розміщення в кожному з них переважно одного складеного петлею комутаційного кабелю так, щоб обидва його кінці залишалися поза каналом. Пристрій виконано з можливістю його розташування на елементах згаданої опірної конструкції' так, щоб канали були направлені від її фронтальної до тильної сторони. Принаймні один із поперечних розмірів кожного каналу є не меншим ніж 2R+d, де R - допустимий середній радіус вигину кабелю, для розміщення якого призначено відповідний канал, d поперечний розмір зовнішньої оболонки цього кабелю в площині петлі. Принаймні один із поперечних розмірів кожного каналу є, але необов'язково, меншим за менший поперечний розмір кожного з кінців комутаційного кабелю, для розміщення якого цей канал призначено. Пристрій має, але необов'язково, корпус, виконаний у формі переважно прямокутного паралелепіпеда, всередині якого знаходяться розташовані принаймні в один ряд згадані канали, вхідні та вихідні отвори яких знаходяться в площині ВІДПОВІДНИХ торців згаданого корпуса. Корпус в оптимальному варіанті втілення корисної моделі має трубчату форму прямокутного профілю і містить основу, кришку і дві протилежні бокові стінки, що з'єднують основу та кришку. Відстань між основою та кришкою корпуса менша за відстань між його боковими стінками, але необов'язково. Канали, які призначені для розміщення комутаційних кабелів, можуть бути утворені рядом прямокутних перегородок, зафіксованих своїми двома протилежними краями на основі та кришці корпуса так, що кожна з цих перегородок паралельна боковим стінкам корпуса Відстань між сусідніми перегородками є меншою за відстань між основою та кришкою корпуса, але необов'язково. Перегородки можуть бути закріплені на основі та кришці корпуса з можливістю видалення з нього будь-якої з цих перегородок. В основі та кришці корпуса може бути виконано ряд паралельних боковим стінкам корпуса напрямних для фіксації в них згаданих перегородок із можливістю їх пересування по цих напрямних. Кожна перегородка може мати у своїй торцевій частині виїмку, що утворює зачіп, призначений для видалення перегородки з корпуса. 2849 Зачепи розташовані переважно з фронтальної сторони пристрою. Пристрій може мати засоби для закріплення його на елементах опірної конструкції. Суть корисної моделі пояснюється кресленнями, де схематично зображено: Фіг.1 - приклад загального виду пристрою для організованого розміщення комутаційних кабелів в опірній конструкції комутаційної системи; Фіг.2 - те ж саме без кришки; Фіг.З - приклад виконання перегородки; Фіг.4 - приклад закріплення пристрою на вертикальних опорах; Фіг.5 - приклад комутаційної системи з пристроями для організованого розміщення комутаційних кабелів (а - вид спереду, б - вид збоку). Далі наводиться відповідно до корисної моделі опис одного з можливих варіантів виконання пристрою для організованого розміщення комутаційних кабелів в опірній конструкції комутаційної системи. Пристрій 1, 1 і для організованого розміщення комутаційних кабелів 2, 2' в опірній конструкції З комутаційної системи має корпус 4, виконаний у формі переважно прямокутного паралелепіпеда, що обумовлено найбільш поширеною формою виконання опірної конструкції комутаційних систем, зокрема стандартної 19-дюймово'і шафи. Корпус 4 має трубчату форму прямокутного профілю і містить основу 5, кришку 6 і дві протилежні бокові стінки 7, 8, що з'єднують основу 5 та кришку 6. Усередині корпуса 4 знаходиться ряд прямокутних перегородок 9, закріплених своїми двома протилежними краями на основі 5 та кришці 6 так, що кожна з цих перегородок 9 паралельна боковим стінкам 7, 8 корпуса 4. Перегородки 9 є тими засобами, що разом з основою 5, кришкою 6 та боковими стінками 7, 8 утворюють множину каналів 10, 10", призначених для розміщення в них комутаційних кабелів 2, 2'. Канали 10, 10' виконані з можливістю розміщення в кожному з них переважно одного складеного петлею комутаційного кабелю 2, 2' так, щоб обидва кінці 11, 12 кабелю 2, 2 і залишалися поза каналом 10, 10'. Для цього принаймні один із поперечних розмірів кожного каналу 10, 10' є не меншим ніж 2R+a, де R - допустимий середній радіус вигину кабелю 2, 2', для розміщення якого призначено відповідний канал, d - поперечний розмір зовнішньої оболонки цього кабелю в площині петлі. Виконання цієї умови необхідне для того, щоб запобігти пошкодженню складеного петлею кабелю 2, 2 і при його введенні до каналу 10, 10', перебуванні та переміщенні в каналі 10, 10'. Для економного використання простору всередині опірної конструкції відстань між основою 5 та кришкою 6 корпуса 4, тобто висота каналу 10 вибирається меншою за відстань між його боковими стінками і близькою до 2R+d. При цьому не виключено, що в каналі 10, 10' може бути розміщено більше одного кабелю, але оптимальним є індивідуальне розміщення кожного кабелю в окремому каналі. Принаймні один Із поперечних розмірів кожного каналу 10, 10і с меншим за менший поперечний розмір кожного з кінців 11, 12 комутаційного кабе лю 2, 2 і ДЛЯ розміщення якого цей канал призначено, що запобігає випадковому попаданню усього кабелю в канал, звідки його може бути важко витягти. Кінцями 11, 12 комутаційних кабелів 2, 2' звичайно є з'єднувачі, поперечні розміри яких перевищують поперечні розміри зовнішньої оболонки кабелю. Для забезпечення можливості утворення якнайбільшого числа каналів для розміщення в кожному з них одного комутаційного кабелю відстань між сусідніми перегородками 9 є меншою за відстань між основою 5 та кришкою 6, тобто ширина каналу 10, 10' менша за його висоту і близька до поперечного розміру зовнішньої оболонки кабелю, для розміщення якого цей канал призначено. При цьому складені петлею кабелі 2, 2' розміщуються кожний у своєму каналі 10, 10' у площині, близькій до вертикальної'. Перегородки 9 зафіксовані своїми двома протилежними краями на основі 5 та кришці б корпуса 4 з можливістю видалення з нього будь-якої з цих перегородок, що забезпечує можливість дискретної зміни ширини каналу залежно від попеченого розміру зовнішньої оболонки кабелю, для розміщення якого цей канал призначено. Для цього в основі 5 та кришці 6 виконано ряд паралельних боковим стінкам 7, 8 напрямних, в яких перегородки 9 фіксуються і вздовж яких вони пересуваються, коли виникає потреба у видаленні будь-якої з них. Для зручності видалення перегородок 9 кожна з них має у своїй торцевій частині виїмку 19, що утворює зачіп 20, призначений для видалення перегородки 9 із корпуса 4. Для зручності експлуатації та обслуговування зачепи 20 розташовані переважно з фронтальної сторони пристрою 1, V, яка збігається з фронтальною стороною 13 опірної конструкції З І з фронтальною стороною (Фіг.4а) відповідної комутаційної системи в цілому. Форму та габарити пристрою 1 вибирають такими, щоб при його розташуванні на елементах опірної конструкції 3 канали 10, 10 і були направлені від її фронтальної 13 до тильної 14 сторони. Пристрій 1, Г може мати засоби для закріплення його на елементах опірної конструкції З, причому ці засоби орієнтовані відносно каналів 10, 10і так, що при закріпленні пристрою 1, Т на елементах опірної конструкції 3 канали 10, 10' направлені від її фронтальної 13 до тильної 14 сторони. Наприклад, такими засобами для закріплення пристрою 1, 1' на вертикальних опорах 21, 22 стандартної 19-дюймово'і шафи є фланці 15, 16 з отворами 17, причому форма, розмір отворів, відстань між ними, а також їх орієнтація відносно каналів 10, 10' узгоджені з характеристиками відповідних елементів кріплення стандартної 19дюймової шафи (опірної конструкції). На елементах опірної конструкції. Конкретна форма виконання пристрою для організованого розміщення комутаційних кабелів в опірній конструкції комутаційної системи може бути іншою, ніж описана вище, наприклад, пристрій може мати іншу ніж прямокутна форму поперечного перерізу корпуса та каналів, канали можуть бути виконані в монолітному корпусі, або взагалі не мати спільного корпуса. 2849 Пристрій 1,1', розташовують на опірній конструкції 3 комутаційної системи (Фіг.5), на елементах якої, наприклад вертикальних опорах 21, 22, закріплено засоби 23, 24, 25, що містять порти 26, через які за допомогою комутаційних кабелів 2, 2' здійснюється зв'язок між елементами електронного та/або електричного обладнання. Такими засобами 23, 24, 25 можуть бути як безпосередньо елементи електронного та/або електричного обладнання, так і комутаційні панелі з віддаленими від такого обладнання портами. Порти 26 розташовані з фронтальної сторони 13 опірної конструкції 3, яка є фронтальною стороною пристрою 1,1' і комутаційної' системи в цілому. У процесі експлуатації комутаційної системи КІНЦІ 11,12 комутаційних кабелів 2 2 і з'єднують з ВІДПОВІДНИМИ портами 26. При цьому кожний кабель 2, 2' складають петлею і його надлишок уводять до найближчого каналу 10. Умови експлуатації передбачають, що у більшості випадків надлишок комутаційного кабелю уводиться до відповідного каналу через отвір, розташований з фронтальної сторони 13 комутаційної системи (опірної конструкції, пристрою). Але конструкція пристрою 1, 1' і комутаційної системи в цілому не перешкоджає у разі потреби вводити надлишок кабелю до відповідного каналу і через отвір, розташовані з тильної сторони 14 комутаційної системи (опірної конструкції, пристрою). Залежно від довжини кабелю петля може займати частину довжини каналу 10', всю його довжину і навіть виступати за межі каналу 10. При цьому кабелі відокремлені один від одного і забезпечено легкий доступ до кожного з них по всій його довжині так, що для заміни некондиційного або вилучення зайвого ка 8 белю достатньо витягти його з каналу і, якщо у цьому є потреба, замінити іншим без ризику пошкодити цей або сусідні кабелі. При перекомутацп, тобто приєднанні принаймні одного з кінців 11, 12 кабелю до іншого порту 26, надлишкова частина кабелю, що утворює петлю, може змінюватися як за своєю довжиною, так і за розташуванням по відношенню до кінців 11, 12 кабелю. Розміщення цієї зміненої надлишкової частини в каналі 10, 10' легко І швидко здійснюють шляхом переміщення кабелю 2, 2' в площині петлі. Якщо при цьому місце розташування портів 26 суттєво міняється, комутаційний кабель може бути легко та швидко переміщений в інший канал без загрози його пошкодження. Якщо виникає потреба у використанні кабелю, поперечний розмір зовнішньої оболонки якого перевищує ширину каналу 10, 10', то одна або більше перегородок легко, особливо за наявності виїмки 19 та зачепу 20, видаляються, завдяки чому збільшується розмір каналу. Отже, запропонований пристрій дозволяє, на відміну від відомих засобів такого ж призначення, упорядкувати розміщення надлишків комутаційних кабелів у опірній конструкції комутаційної системи та забезпечити легкий доступ до кожного з них по всій його довжині і тим самим спростити процес заміни некондиційних або видалення зайвих кабелів, процес перекомутації обладнання, скоротити час, що витрачається на ці операції, і при цьому зменшити ризик пошкодження кабелів. Джерела інформації 1. US 2002/0012242 А1, Fig.3 2. US 2004/0013387 А1, Fig.2 3. US 6170784 B1 4. US 6363198 B1 6 / X. О X/ / / / \i8 / Jfl/ 16 1 0 о 0 15 r IL"' о о о 0 0 у? У у // / / / is/ о о 0 о о о 0 / / / / / о о 0 в / / / 2849 11 r 23 r \ \ 10 1 0 23 j — і— I J ооосоод 4 2 1 оссоо Г OOOi 101 ооо ооооо OOOI ЮОООО Комп'ютерна верстка Л Литвиненко Підписне Тираж 38 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
