Пристрій для контролю ресурсу повітряних високовольтних вимикачів

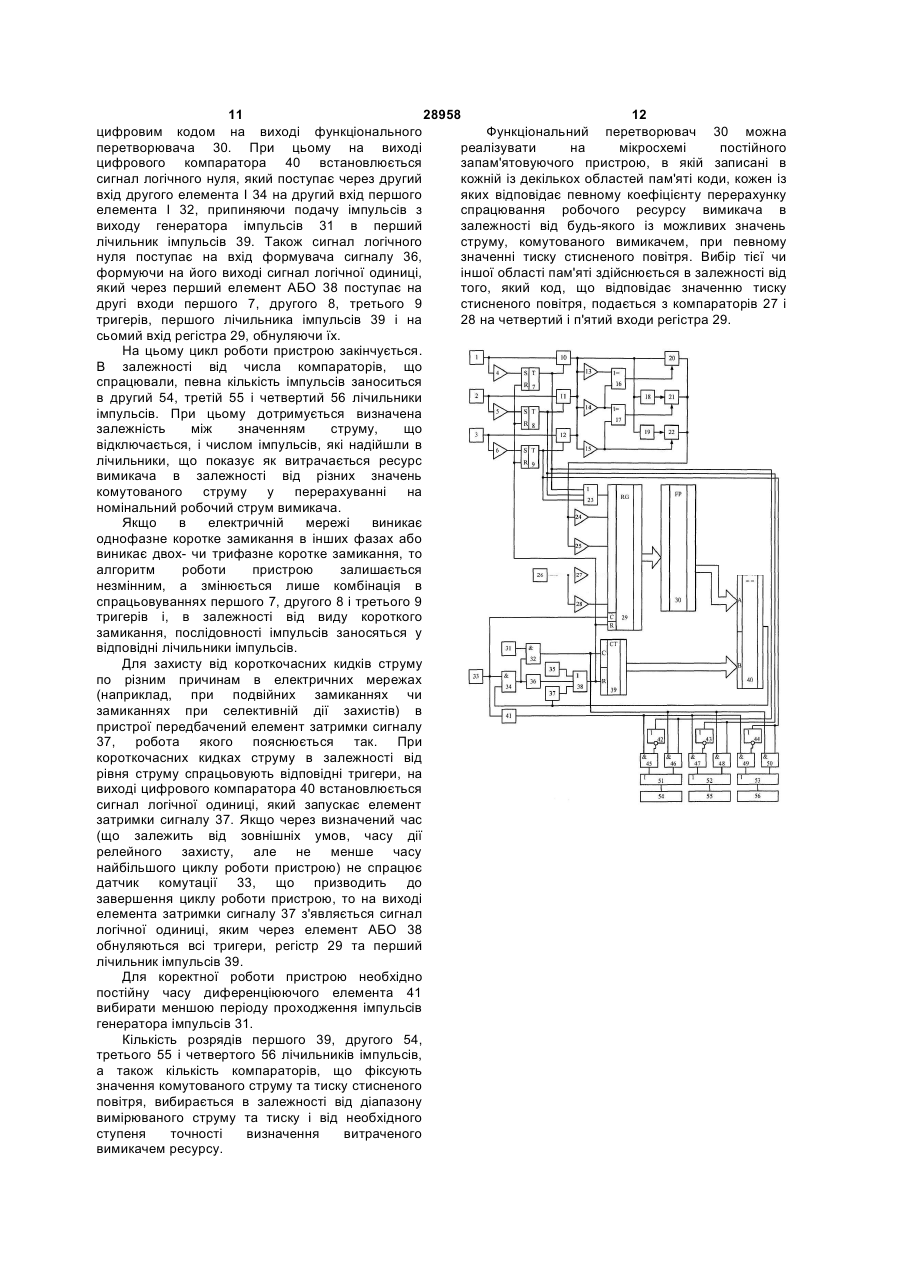

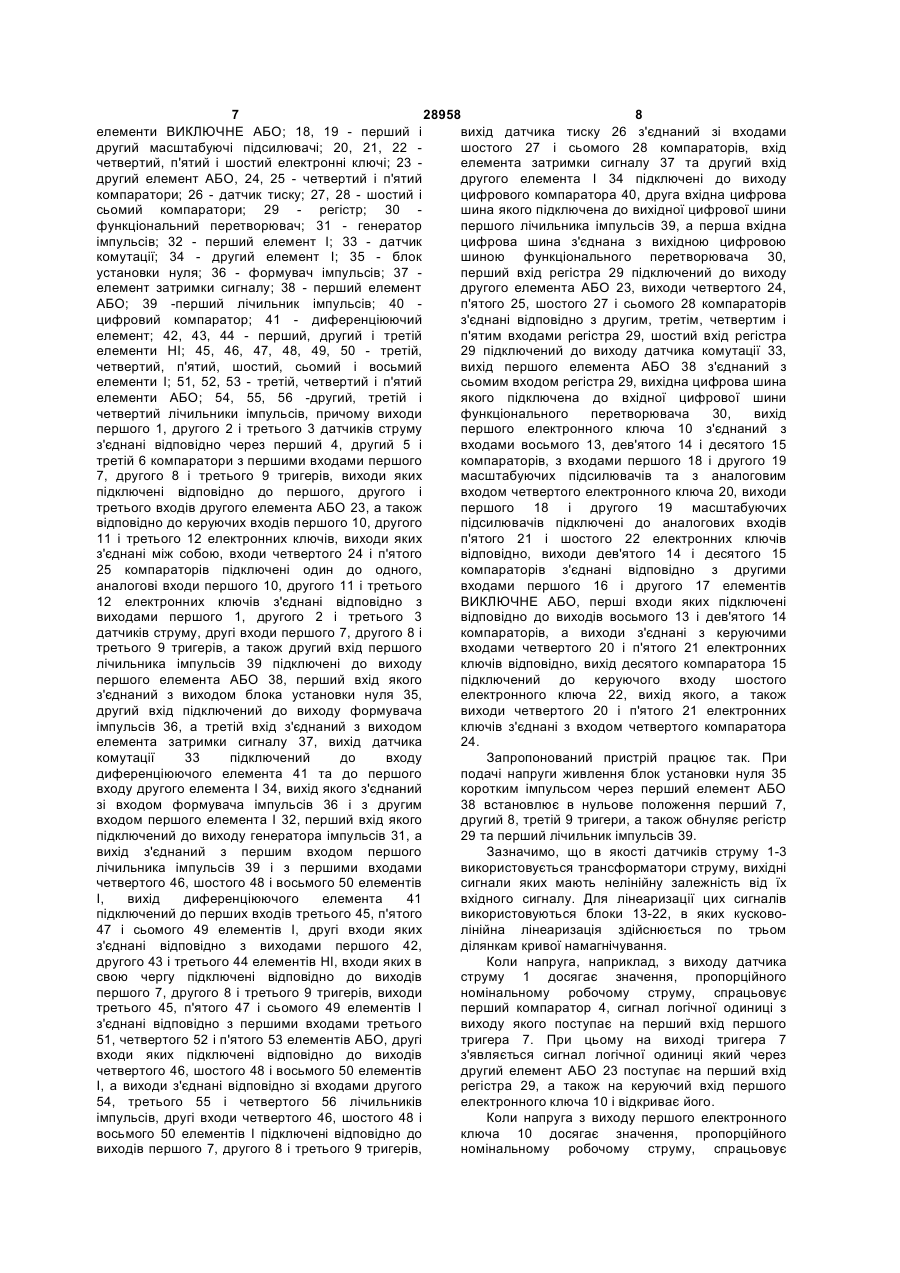

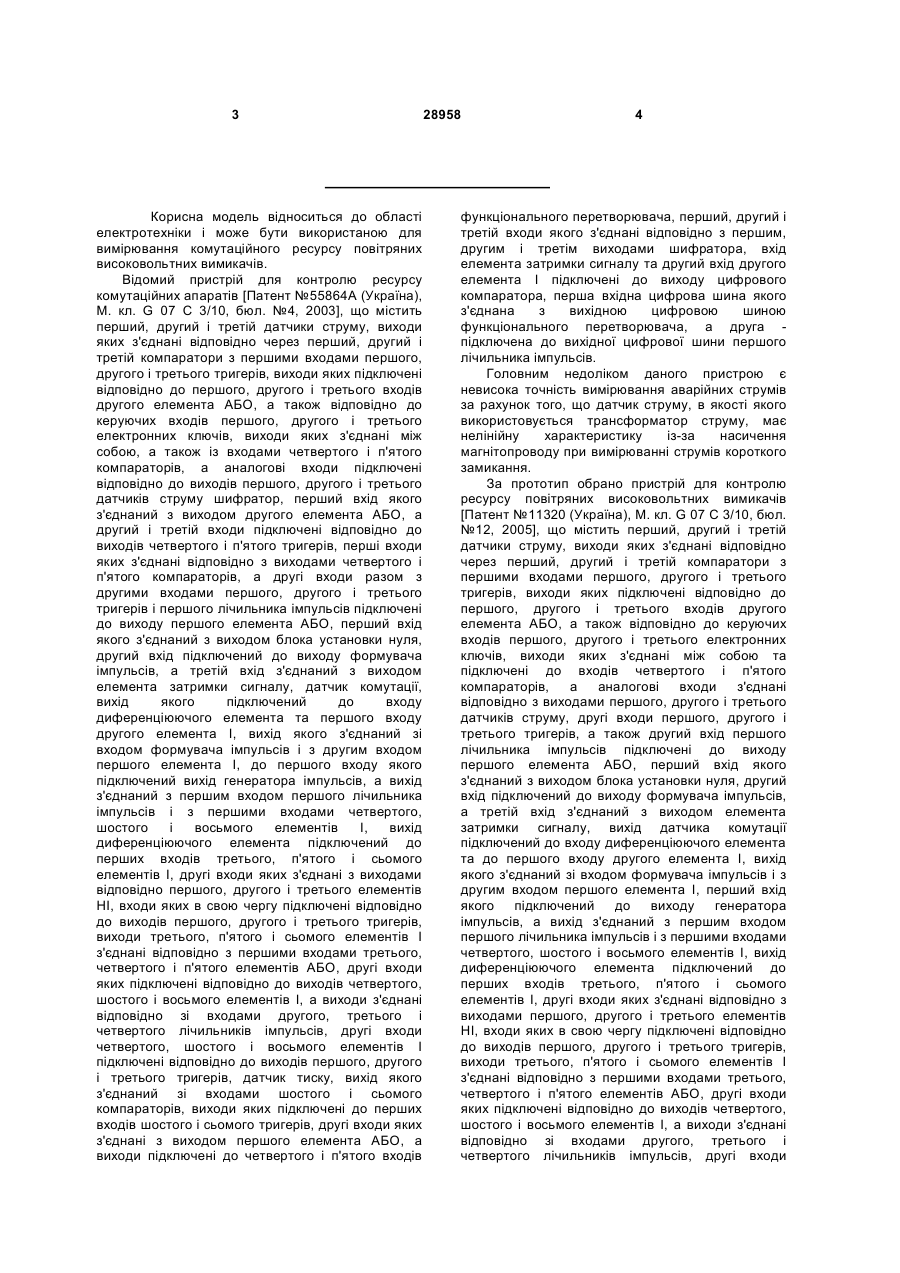

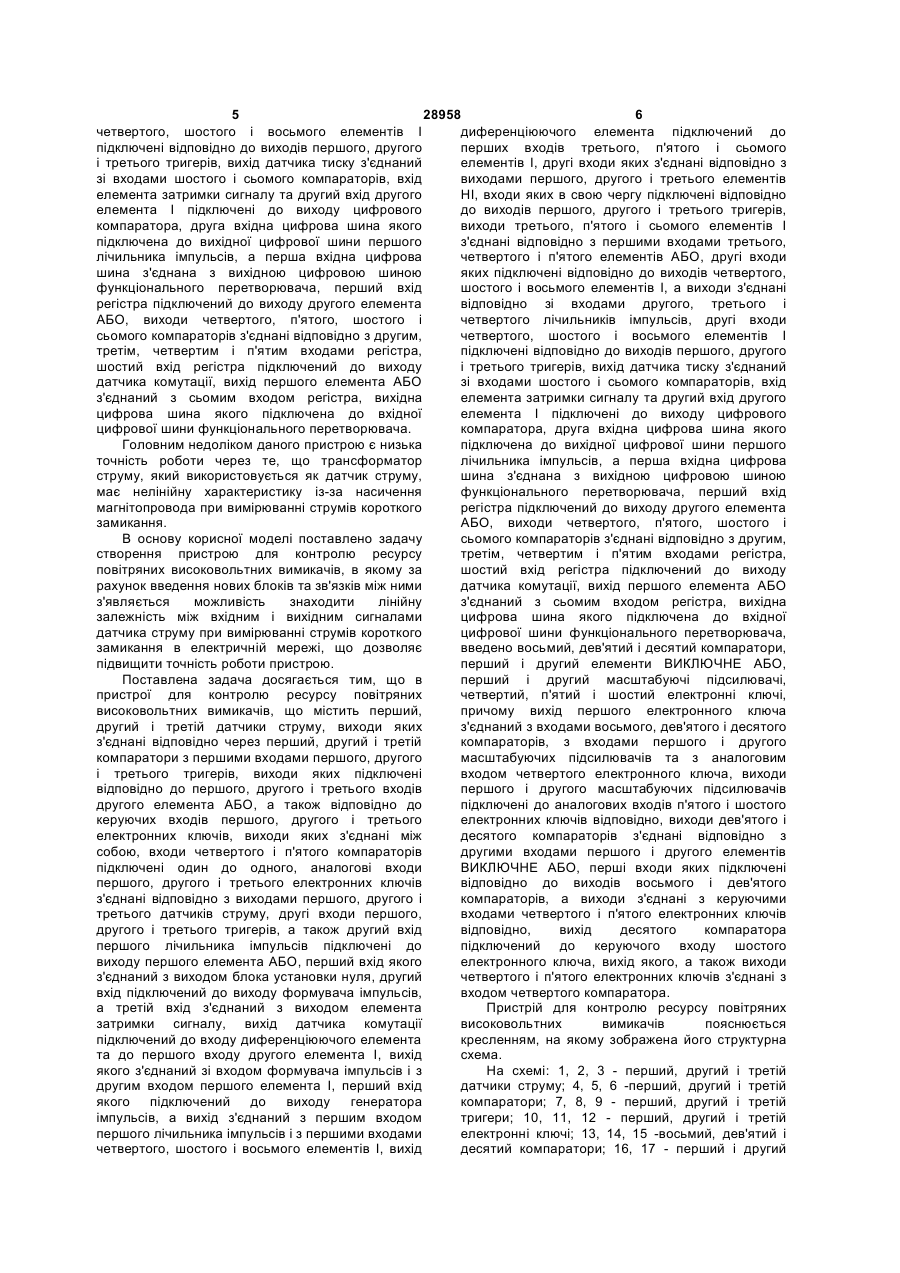

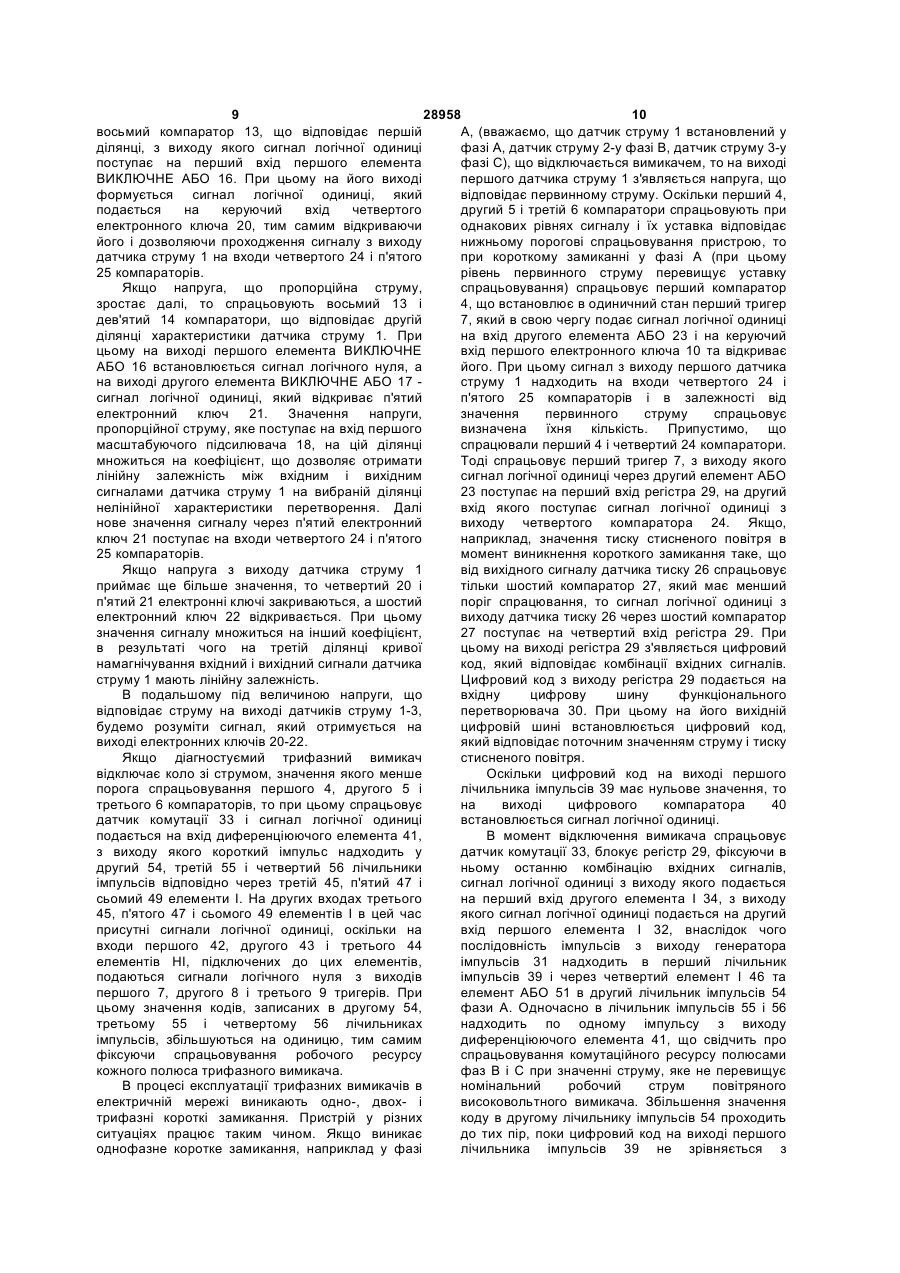

Пристрій для контролю ресурсу повітряних високовольтних вимикачів, що містить перший, другий і третій датчики струму, виходи яких з'єднані відповідно через перший, другий і третій компаратори з першими входами першого, другого і третього тригерів, виходи яких підключені відповідно до першого, другого і третього входів другого елемента АБО, а також відповідно до керуючих входів першого, другого і третього електронних ключів, виходи яких з'єднані між собою, входи четвертого і п'ятого компараторів підключені один до одного, аналогові входи першого, другого і третього електронних ключів з'єднані відповідно з виходами першого, другого і третього датчиків струму, другі входи першого, другого і третього тригерів, а також другий вхід першого лічильника імпульсів підключені до виходу першого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, другий вхід підключений до виходу формувача імпульсів, а третій вхід з'єднаний з виходом елемента затримки сигналу, вихід датчика комутації підключений до входу диференціюючого елемента та до першого входу другого елемента І, вихід якого з'єднаний зі входом формувача імпульсів і з другим входом першого елемента І, перший вхід якого підключений до виходу генератора імпульсів, а вихід з'єднаний з першим входом першого лічильника імпульсів і з першими входами четвертого, шостого і восьмого елементів І, вихід диференціюючого елемента підключений до перших входів третього, п'ятого і сьомого елементів І, другі входи яких з'єднані відповідно з виходами першого, другого і третього елементів НІ, входи яких в свою чергу підключені відповідно до виходів першого, другого і третього тригерів, виходи третього, п'ятого і сьомого елементів І з'єднані відповідно з першими входами третього, четвертого і п'ятого елементів АБО, другі входи 2 (19) 1 3 Корисна модель відноситься до області електротехніки і може бути використаною для вимірювання комутаційного ресурсу повітряних високовольтних вимикачів. Відомий пристрій для контролю ресурсу комутаційних апаратів [Патент №55864А (Україна), М. кл. G 07 С 3/10, бюл. №4, 2003], що містить перший, другий і третій датчики струму, виходи яких з'єднані відповідно через перший, другий і третій компаратори з першими входами першого, другого і третього тригерів, виходи яких підключені відповідно до першого, другого і третього входів другого елемента АБО, а також відповідно до керуючих входів першого, другого і третього електронних ключів, виходи яких з'єднані між собою, а також із входами четвертого і п'ятого компараторів, а аналогові входи підключені відповідно до виходів першого, другого і третього датчиків струму шифратор, перший вхід якого з'єднаний з виходом другого елемента АБО, а другий і третій входи підключені відповідно до виходів четвертого і п'ятого тригерів, перші входи яких з'єднані відповідно з виходами четвертого і п'ятого компараторів, а другі входи разом з другими входами першого, другого і третього тригерів і першого лічильника імпульсів підключені до виходу першого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, другий вхід підключений до виходу формувача імпульсів, а третій вхід з'єднаний з виходом елемента затримки сигналу, датчик комутації, вихід якого підключений до входу диференціюючого елемента та першого входу другого елемента І, вихід якого з'єднаний зі входом формувача імпульсів і з другим входом першого елемента І, до першого входу якого підключений вихід генератора імпульсів, а вихід з'єднаний з першим входом першого лічильника імпульсів і з першими входами четвертого, шостого і восьмого елементів І, вихід диференціюючого елемента підключений до перших входів третього, п'ятого і сьомого елементів І, другі входи яких з'єднані з виходами відповідно першого, другого і третього елементів НІ, входи яких в свою чергу підключені відповідно до виходів першого, другого і третього тригерів, виходи третього, п'ятого і сьомого елементів І з'єднані відповідно з першими входами третього, четвертого і п'ятого елементів АБО, другі входи яких підключені відповідно до виходів четвертого, шостого і восьмого елементів І, а виходи з'єднані відповідно зі входами другого, третього і четвертого лічильників імпульсів, другі входи четвертого, шостого і восьмого елементів І підключені відповідно до виходів першого, другого і третього тригерів, датчик тиску, вихід якого з'єднаний зі входами шостого і сьомого компараторів, виходи яких підключені до перших входів шостого і сьомого тригерів, другі входи яких з'єднані з виходом першого елемента АБО, а виходи підключені до четвертого і п'ятого входів 28958 4 функціонального перетворювача, перший, другий і третій входи якого з'єднані відповідно з першим, другим і третім виходами шифратора, вхід елемента затримки сигналу та другий вхід другого елемента І підключені до виходу цифрового компаратора, перша вхідна цифрова шина якого з'єднана з вихідною цифровою шиною функціонального перетворювача, а друга підключена до вихідної цифрової шини першого лічильника імпульсів. Головним недоліком даного пристрою є невисока точність вимірювання аварійних струмів за рахунок того, що датчик струму, в якості якого використовується трансформатор струму, має нелінійну характеристику із-за насичення магнітопроводу при вимірюванні струмів короткого замикання. За прототип обрано пристрій для контролю ресурсу повітряних високовольтних вимикачів [Патент №11320 (Україна), М. кл. G 07 С 3/10, бюл. №12, 2005], що містить перший, другий і третій датчики струму, виходи яких з'єднані відповідно через перший, другий і третій компаратори з першими входами першого, другого і третього тригерів, виходи яких підключені відповідно до першого, другого і третього входів другого елемента АБО, а також відповідно до керуючих входів першого, другого і третього електронних ключів, виходи яких з'єднані між собою та підключені до входів четвертого і п'ятого компараторів, а аналогові входи з'єднані відповідно з виходами першого, другого і третього датчиків струму, другі входи першого, другого і третього тригерів, а також другий вхід першого лічильника імпульсів підключені до виходу першого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, другий вхід підключений до виходу формувача імпульсів, а третій вхід з'єднаний з виходом елемента затримки сигналу, вихід датчика комутації підключений до входу диференціюючого елемента та до першого входу другого елемента І, вихід якого з'єднаний зі входом формувача імпульсів і з другим входом першого елемента І, перший вхід якого підключений до виходу генератора імпульсів, а вихід з'єднаний з першим входом першого лічильника імпульсів і з першими входами четвертого, шостого і восьмого елементів І, вихід диференціюючого елемента підключений до перших входів третього, п'ятого і сьомого елементів І, другі входи яких з'єднані відповідно з виходами першого, другого і третього елементів НІ, входи яких в свою чергу підключені відповідно до виходів першого, другого і третього тригерів, виходи третього, п'ятого і сьомого елементів І з'єднані відповідно з першими входами третього, четвертого і п'ятого елементів АБО, другі входи яких підключені відповідно до виходів четвертого, шостого і восьмого елементів І, а виходи з'єднані відповідно зі входами другого, третього і четвертого лічильників імпульсів, другі входи 5 28958 6 четвертого, шостого і восьмого елементів І диференціюючого елемента підключений до підключені відповідно до виходів першого, другого перших входів третього, п'ятого і сьомого і третього тригерів, вихід датчика тиску з'єднаний елементів І, другі входи яких з'єднані відповідно з зі входами шостого і сьомого компараторів, вхід виходами першого, другого і третього елементів елемента затримки сигналу та другий вхід другого НІ, входи яких в свою чергу підключені відповідно елемента І підключені до виходу цифрового до виходів першого, другого і третього тригерів, компаратора, друга вхідна цифрова шина якого виходи третього, п'ятого і сьомого елементів І підключена до вихідної цифрової шини першого з'єднані відповідно з першими входами третього, лічильника імпульсів, а перша вхідна цифрова четвертого і п'ятого елементів АБО, другі входи шина з'єднана з вихідною цифровою шиною яких підключені відповідно до виходів четвертого, функціонального перетворювача, перший вхід шостого і восьмого елементів І, а виходи з'єднані регістра підключений до виходу другого елемента відповідно зі входами другого, третього і АБО, виходи четвертого, п'ятого, шостого і четвертого лічильників імпульсів, другі входи сьомого компараторів з'єднані відповідно з другим, четвертого, шостого і восьмого елементів І третім, четвертим і п'ятим входами регістра, підключені відповідно до виходів першого, другого шостий вхід регістра підключений до виходу і третього тригерів, вихід датчика тиску з'єднаний датчика комутації, вихід першого елемента АБО зі входами шостого і сьомого компараторів, вхід з'єднаний з сьомим входом регістра, вихідна елемента затримки сигналу та другий вхід другого цифрова шина якого підключена до вхідної елемента І підключені до виходу цифрового цифрової шини функціонального перетворювача. компаратора, друга вхідна цифрова шина якого Головним недоліком даного пристрою є низька підключена до вихідної цифрової шини першого точність роботи через те, що трансформатор лічильника імпульсів, а перша вхідна цифрова струму, який використовується як датчик струму, шина з'єднана з вихідною цифровою шиною має нелінійну характеристику із-за насичення функціонального перетворювача, перший вхід магнітопровода при вимірюванні струмів короткого регістра підключений до виходу другого елемента замикання. АБО, виходи четвертого, п'ятого, шостого і В основу корисної моделі поставлено задачу сьомого компараторів з'єднані відповідно з другим, створення пристрою для контролю ресурсу третім, четвертим і п'ятим входами регістра, повітряних високовольтних вимикачів, в якому за шостий вхід регістра підключений до виходу рахунок введення нових блоків та зв'язків між ними датчика комутації, вихід першого елемента АБО з'являється можливість знаходити лінійну з'єднаний з сьомим входом регістра, вихідна залежність між вхідним і вихідним сигналами цифрова шина якого підключена до вхідної датчика струму при вимірюванні струмів короткого цифрової шини функціонального перетворювача, замикання в електричній мережі, що дозволяє введено восьмий, дев'ятий і десятий компаратори, підвищити точність роботи пристрою. перший і другий елементи ВИКЛЮЧНЕ АБО, Поставлена задача досягається тим, що в перший і другий масштабуючі підсилювачі, пристрої для контролю ресурсу повітряних четвертий, п'ятий і шостий електронні ключі, високовольтних вимикачів, що містить перший, причому вихід першого електронного ключа другий і третій датчики струму, виходи яких з'єднаний з входами восьмого, дев'ятого і десятого з'єднані відповідно через перший, другий і третій компараторів, з входами першого і другого компаратори з першими входами першого, другого масштабуючих підсилювачів та з аналоговим і третього тригерів, виходи яких підключені входом четвертого електронного ключа, виходи відповідно до першого, другого і третього входів першого і другого масштабуючих підсилювачів другого елемента АБО, а також відповідно до підключені до аналогових входів п'ятого і шостого керуючих входів першого, другого і третього електронних ключів відповідно, виходи дев'ятого і електронних ключів, виходи яких з'єднані між десятого компараторів з'єднані відповідно з собою, входи четвертого і п'ятого компараторів другими входами першого і другого елементів підключені один до одного, аналогові входи ВИКЛЮЧНЕ АБО, перші входи яких підключені першого, другого і третього електронних ключів відповідно до виходів восьмого і дев'ятого з'єднані відповідно з виходами першого, другого і компараторів, а виходи з'єднані з керуючими третього датчиків струму, другі входи першого, входами четвертого і п'ятого електронних ключів другого і третього тригерів, а також другий вхід відповідно, вихід десятого компаратора першого лічильника імпульсів підключені до підключений до керуючого входу шостого виходу першого елемента АБО, перший вхід якого електронного ключа, вихід якого, а також виходи з'єднаний з виходом блока установки нуля, другий четвертого і п'ятого електронних ключів з'єднані з вхід підключений до виходу формувача імпульсів, входом четвертого компаратора. а третій вхід з'єднаний з виходом елемента Пристрій для контролю ресурсу повітряних затримки сигналу, вихід датчика комутації високовольтних вимикачів пояснюється підключений до входу диференціюючого елемента кресленням, на якому зображена його структурна та до першого входу другого елемента І, вихід схема. якого з'єднаний зі входом формувача імпульсів і з На схемі: 1, 2, 3 - перший, другий і третій другим входом першого елемента І, перший вхід датчики струму; 4, 5, 6 -перший, другий і третій якого підключений до виходу генератора компаратори; 7, 8, 9 - перший, другий і третій імпульсів, а вихід з'єднаний з першим входом тригери; 10, 11, 12 - перший, другий і третій першого лічильника імпульсів і з першими входами електронні ключі; 13, 14, 15 -восьмий, дев'ятий і четвертого, шостого і восьмого елементів І, вихід десятий компаратори; 16, 17 - перший і другий 7 28958 8 елементи ВИКЛЮЧНЕ АБО; 18, 19 - перший і вихід датчика тиску 26 з'єднаний зі входами другий масштабуючі підсилювачі; 20, 21, 22 шостого 27 і сьомого 28 компараторів, вхід четвертий, п'ятий і шостий електронні ключі; 23 елемента затримки сигналу 37 та другий вхід другий елемент АБО, 24, 25 - четвертий і п'ятий другого елемента І 34 підключені до виходу компаратори; 26 - датчик тиску; 27, 28 - шостий і цифрового компаратора 40, друга вхідна цифрова сьомий компаратори; 29 - регістр; 30 шина якого підключена до вихідної цифрової шини функціональний перетворювач; 31 - генератор першого лічильника імпульсів 39, а перша вхідна імпульсів; 32 - перший елемент І; 33 - датчик цифрова шина з'єднана з вихідною цифровою комутації; 34 - другий елемент І; 35 - блок шиною функціонального перетворювача 30, установки нуля; 36 - формувач імпульсів; 37 перший вхід регістра 29 підключений до виходу елемент затримки сигналу; 38 - перший елемент другого елемента АБО 23, виходи четвертого 24, АБО; 39 -перший лічильник імпульсів; 40 п'ятого 25, шостого 27 і сьомого 28 компараторів цифровий компаратор; 41 - диференціюючий з'єднані відповідно з другим, третім, четвертим і елемент; 42, 43, 44 - перший, другий і третій п'ятим входами регістра 29, шостий вхід регістра елементи НІ; 45, 46, 47, 48, 49, 50 - третій, 29 підключений до виходу датчика комутації 33, четвертий, п'ятий, шостий, сьомий і восьмий вихід першого елемента АБО 38 з'єднаний з елементи І; 51, 52, 53 - третій, четвертий і п'ятий сьомим входом регістра 29, вихідна цифрова шина елементи АБО; 54, 55, 56 -другий, третій і якого підключена до вхідної цифрової шини четвертий лічильники імпульсів, причому виходи функціонального перетворювача 30, вихід першого 1, другого 2 і третього 3 датчиків струму першого електронного ключа 10 з'єднаний з з'єднані відповідно через перший 4, другий 5 і входами восьмого 13, дев'ятого 14 і десятого 15 третій 6 компаратори з першими входами першого компараторів, з входами першого 18 і другого 19 7, другого 8 і третього 9 тригерів, виходи яких масштабуючих підсилювачів та з аналоговим підключені відповідно до першого, другого і входом четвертого електронного ключа 20, виходи третього входів другого елемента АБО 23, а також першого 18 і другого 19 масштабуючих відповідно до керуючих входів першого 10, другого підсилювачів підключені до аналогових входів 11 і третього 12 електронних ключів, виходи яких п'ятого 21 і шостого 22 електронних ключів з'єднані між собою, входи четвертого 24 і п'ятого відповідно, виходи дев'ятого 14 і десятого 15 25 компараторів підключені один до одного, компараторів з'єднані відповідно з другими аналогові входи першого 10, другого 11 і третього входами першого 16 і другого 17 елементів 12 електронних ключів з'єднані відповідно з ВИКЛЮЧНЕ АБО, перші входи яких підключені виходами першого 1, другого 2 і третього 3 відповідно до виходів восьмого 13 і дев'ятого 14 датчиків струму, другі входи першого 7, другого 8 і компараторів, а виходи з'єднані з керуючими третього 9 тригерів, а також другий вхід першого входами четвертого 20 і п'ятого 21 електронних лічильника імпульсів 39 підключені до виходу ключів відповідно, вихід десятого компаратора 15 першого елемента АБО 38, перший вхід якого підключений до керуючого входу шостого з'єднаний з виходом блока установки нуля 35, електронного ключа 22, вихід якого, а також другий вхід підключений до виходу формувача виходи четвертого 20 і п'ятого 21 електронних імпульсів 36, а третій вхід з'єднаний з виходом ключів з'єднані з входом четвертого компаратора елемента затримки сигналу 37, вихід датчика 24. комутації 33 підключений до входу Запропонований пристрій працює так. При диференціюючого елемента 41 та до першого подачі напруги живлення блок установки нуля 35 входу другого елемента І 34, вихід якого з'єднаний коротким імпульсом через перший елемент АБО зі входом формувача імпульсів 36 і з другим 38 встановлює в нульове положення перший 7, входом першого елемента І 32, перший вхід якого другий 8, третій 9 тригери, а також обнуляє регістр підключений до виходу генератора імпульсів 31, а 29 та перший лічильник імпульсів 39. вихід з'єднаний з першим входом першого Зазначимо, що в якості датчиків струму 1-3 лічильника імпульсів 39 і з першими входами використовується трансформатори струму, вихідні четвертого 46, шостого 48 і восьмого 50 елементів сигнали яких мають нелінійну залежність від їх І, вихід диференціюючого елемента 41 вхідного сигналу. Для лінеаризації цих сигналів підключений до перших входів третього 45, п'ятого використовуються блоки 13-22, в яких кусково47 і сьомого 49 елементів І, другі входи яких лінійна лінеаризація здійснюється по трьом з'єднані відповідно з виходами першого 42, ділянкам кривої намагнічування. другого 43 і третього 44 елементів НІ, входи яких в Коли напруга, наприклад, з виходу датчика свою чергу підключені відповідно до виходів струму 1 досягає значення, пропорційного першого 7, другого 8 і третього 9 тригерів, виходи номінальному робочому струму, спрацьовує третього 45, п'ятого 47 і сьомого 49 елементів І перший компаратор 4, сигнал логічної одиниці з з'єднані відповідно з першими входами третього виходу якого поступає на перший вхід першого 51, четвертого 52 і п'ятого 53 елементів АБО, другі тригера 7. При цьому на виході тригера 7 входи яких підключені відповідно до виходів з'являється сигнал логічної одиниці який через четвертого 46, шостого 48 і восьмого 50 елементів другий елемент АБО 23 поступає на перший вхід І, а виходи з'єднані відповідно зі входами другого регістра 29, а також на керуючий вхід першого 54, третього 55 і четвертого 56 лічильників електронного ключа 10 і відкриває його. імпульсів, другі входи четвертого 46, шостого 48 і Коли напруга з виходу першого електронного восьмого 50 елементів І підключені відповідно до ключа 10 досягає значення, пропорційного виходів першого 7, другого 8 і третього 9 тригерів, номінальному робочому струму, спрацьовує 9 28958 10 восьмий компаратор 13, що відповідає першій А, (вважаємо, що датчик струму 1 встановлений у ділянці, з виходу якого сигнал логічної одиниці фазі А, датчик струму 2-у фазі В, датчик струму 3-у поступає на перший вхід першого елемента фазі С), що відключається вимикачем, то на виході ВИКЛЮЧНЕ АБО 16. При цьому на його виході першого датчика струму 1 з'являється напруга, що формується сигнал логічної одиниці, який відповідає первинному струму. Оскільки перший 4, подається на керуючий вхід четвертого другий 5 і третій 6 компаратори спрацьовують при електронного ключа 20, тим самим відкриваючи однакових рівнях сигналу і їх уставка відповідає його і дозволяючи проходження сигналу з виходу нижньому порогові спрацьовування пристрою, то датчика струму 1 на входи четвертого 24 і п'ятого при короткому замиканні у фазі А (при цьому 25 компараторів. рівень первинного струму перевищує уставку Якщо напруга, що пропорційна струму, спрацьовування) спрацьовує перший компаратор зростає далі, то спрацьовують восьмий 13 і 4, що встановлює в одиничний стан перший тригер дев'ятий 14 компаратори, що відповідає другій 7, який в свою чергу подає сигнал логічної одиниці ділянці характеристики датчика струму 1. При на вхід другого елемента АБО 23 і на керуючий цьому на виході першого елемента ВИКЛЮЧНЕ вхід першого електронного ключа 10 та відкриває АБО 16 встановлюється сигнал логічного нуля, а його. При цьому сигнал з виходу першого датчика на виході другого елемента ВИКЛЮЧНЕ АБО 17 струму 1 надходить на входи четвертого 24 і сигнал логічної одиниці, який відкриває п'ятий п'ятого 25 компараторів і в залежності від електронний ключ 21. Значення напруги, значення первинного струму спрацьовує пропорційної струму, яке поступає на вхід першого визначена їхня кількість. Припустимо, що масштабуючого підсилювача 18, на цій ділянці спрацювали перший 4 і четвертий 24 компаратори. множиться на коефіцієнт, що дозволяє отримати Тоді спрацьовує перший тригер 7, з виходу якого лінійну залежність між вхідним і вихідним сигнал логічної одиниці через другий елемент АБО сигналами датчика струму 1 на вибраній ділянці 23 поступає на перший вхід регістра 29, на другий нелінійної характеристики перетворення. Далі вхід якого поступає сигнал логічної одиниці з нове значення сигналу через п'ятий електронний виходу четвертого компаратора 24. Якщо, ключ 21 поступає на входи четвертого 24 і п'ятого наприклад, значення тиску стисненого повітря в 25 компараторів. момент виникнення короткого замикання таке, що Якщо напруга з виходу датчика струму 1 від вихідного сигналу датчика тиску 26 спрацьовує приймає ще більше значення, то четвертий 20 і тільки шостий компаратор 27, який має менший п'ятий 21 електронні ключі закриваються, а шостий поріг спрацювання, то сигнал логічної одиниці з електронний ключ 22 відкривається. При цьому виходу датчика тиску 26 через шостий компаратор значення сигналу множиться на інший коефіцієнт, 27 поступає на четвертий вхід регістра 29. При в результаті чого на третій ділянці кривої цьому на виході регістра 29 з'являється цифровий намагнічування вхідний і вихідний сигнали датчика код, який відповідає комбінації вхідних сигналів. струму 1 мають лінійну залежність. Цифровий код з виходу регістра 29 подається на В подальшому під величиною напруги, що вхідну цифрову шину функціонального відповідає струму на виході датчиків струму 1-3, перетворювача 30. При цьому на його вихідній будемо розуміти сигнал, який отримується на цифровій шині встановлюється цифровий код, виході електронних ключів 20-22. який відповідає поточним значенням струму і тиску Якщо діагностуємий трифазний вимикач стисненого повітря. відключає коло зі струмом, значення якого менше Оскільки цифровий код на виході першого порога спрацьовування першого 4, другого 5 і лічильника імпульсів 39 має нульове значення, то третього 6 компараторів, то при цьому спрацьовує на виході цифрового компаратора 40 датчик комутації 33 і сигнал логічної одиниці встановлюється сигнал логічної одиниці. подається на вхід диференціюючого елемента 41, В момент відключення вимикача спрацьовує з виходу якого короткий імпульс надходить у датчик комутації 33, блокує регістр 29, фіксуючи в другий 54, третій 55 і четвертий 56 лічильники ньому останню комбінацію вхідних сигналів, імпульсів відповідно через третій 45, п'ятий 47 і сигнал логічної одиниці з виходу якого подається сьомий 49 елементи І. На других входах третього на перший вхід другого елемента І 34, з виходу 45, п'ятого 47 і сьомого 49 елементів І в цей час якого сигнал логічної одиниці подається на другий присутні сигнали логічної одиниці, оскільки на вхід першого елемента І 32, внаслідок чого входи першого 42, другого 43 і третього 44 послідовність імпульсів з виходу генератора елементів НІ, підключених до цих елементів, імпульсів 31 надходить в перший лічильник подаються сигнали логічного нуля з виходів імпульсів 39 і через четвертий елемент І 46 та першого 7, другого 8 і третього 9 тригерів. При елемент АБО 51 в другий лічильник імпульсів 54 цьому значення кодів, записаних в другому 54, фази А. Одночасно в лічильник імпульсів 55 і 56 третьому 55 і четвертому 56 лічильниках надходить по одному імпульсу з виходу імпульсів, збільшуються на одиницю, тим самим диференціюючого елемента 41, що свідчить про фіксуючи спрацьовування робочого ресурсу спрацьовування комутаційного ресурсу полюсами кожного полюса трифазного вимикача. фаз В і С при значенні струму, яке не перевищує В процесі експлуатації трифазних вимикачів в номінальний робочий струм повітряного електричній мережі виникають одно-, двох- і високовольтного вимикача. Збільшення значення трифазні короткі замикання. Пристрій у різних коду в другому лічильнику імпульсів 54 проходить ситуаціях працює таким чином. Якщо виникає до тих пір, поки цифровий код на виході першого однофазне коротке замикання, наприклад у фазі лічильника імпульсів 39 не зрівняється з 11 28958 12 цифровим кодом на виході функціонального Функціональний перетворювач 30 можна перетворювача 30. При цьому на виході реалізувати на мікросхемі постійного цифрового компаратора 40 встановлюється запам'ятовуючого пристрою, в якій записані в сигнал логічного нуля, який поступає через другий кожній із декількох областей пам'яті коди, кожен із вхід другого елемента І 34 на другий вхід першого яких відповідає певному коефіцієнту перерахунку елемента І 32, припиняючи подачу імпульсів з спрацювання робочого ресурсу вимикача в виходу генератора імпульсів 31 в перший залежності від будь-якого із можливих значень лічильник імпульсів 39. Також сигнал логічного струму, комутованого вимикачем, при певному нуля поступає на вхід формувача сигналу 36, значенні тиску стисненого повітря. Вибір тієї чи формуючи на його виході сигнал логічної одиниці, іншої області пам'яті здійснюється в залежності від який через перший елемент АБО 38 поступає на того, який код, що відповідає значенню тиску другі входи першого 7, другого 8, третього 9 стисненого повітря, подається з компараторів 27 і тригерів, першого лічильника імпульсів 39 і на 28 на четвертий і п'ятий входи регістра 29. сьомий вхід регістра 29, обнуляючи їх. На цьому цикл роботи пристрою закінчується. В залежності від числа компараторів, що спрацювали, певна кількість імпульсів заноситься в другий 54, третій 55 і четвертий 56 лічильники імпульсів. При цьому дотримується визначена залежність між значенням струму, що відключається, і числом імпульсів, які надійшли в лічильники, що показує як витрачається ресурс вимикача в залежності від різних значень комутованого струму у перерахуванні на номінальний робочий струм вимикача. Якщо в електричній мережі виникає однофазне коротке замикання в інших фазах або виникає двох- чи трифазне коротке замикання, то алгоритм роботи пристрою залишається незмінним, а змінюється лише комбінація в спрацьовуваннях першого 7, другого 8 і третього 9 тригерів і, в залежності від виду короткого замикання, послідовності імпульсів заносяться у відповідні лічильники імпульсів. Для захисту від короткочасних кидків струму по різним причинам в електричних мережах (наприклад, при подвійних замиканнях чи замиканнях при селективній дії захистів) в пристрої передбачений елемент затримки сигналу 37, робота якого пояснюється так. При короткочасних кидках струму в залежності від рівня струму спрацьовують відповідні тригери, на виході цифрового компаратора 40 встановлюється сигнал логічної одиниці, який запускає елемент затримки сигналу 37. Якщо через визначений час (що залежить від зовнішніх умов, часу дії релейного захисту, але не менше часу найбільшого циклу роботи пристрою) не спрацює датчик комутації 33, що призводить до завершення циклу роботи пристрою, то на виході елемента затримки сигналу 37 з'являється сигнал логічної одиниці, яким через елемент АБО 38 обнуляються всі тригери, регістр 29 та перший лічильник імпульсів 39. Для коректної роботи пристрою необхідно постійну часу диференціюючого елемента 41 вибирати меншою періоду проходження імпульсів генератора імпульсів 31. Кількість розрядів першого 39, другого 54, третього 55 і четвертого 56 лічильників імпульсів, а також кількість компараторів, що фіксують значення комутованого струму та тиску стисненого повітря, вибирається в залежності від діапазону вимірюваного струму та тиску і від необхідного ступеня точності визначення витраченого вимикачем ресурсу.
