Пристрій для утримання ракети на корабельній пусковій установці

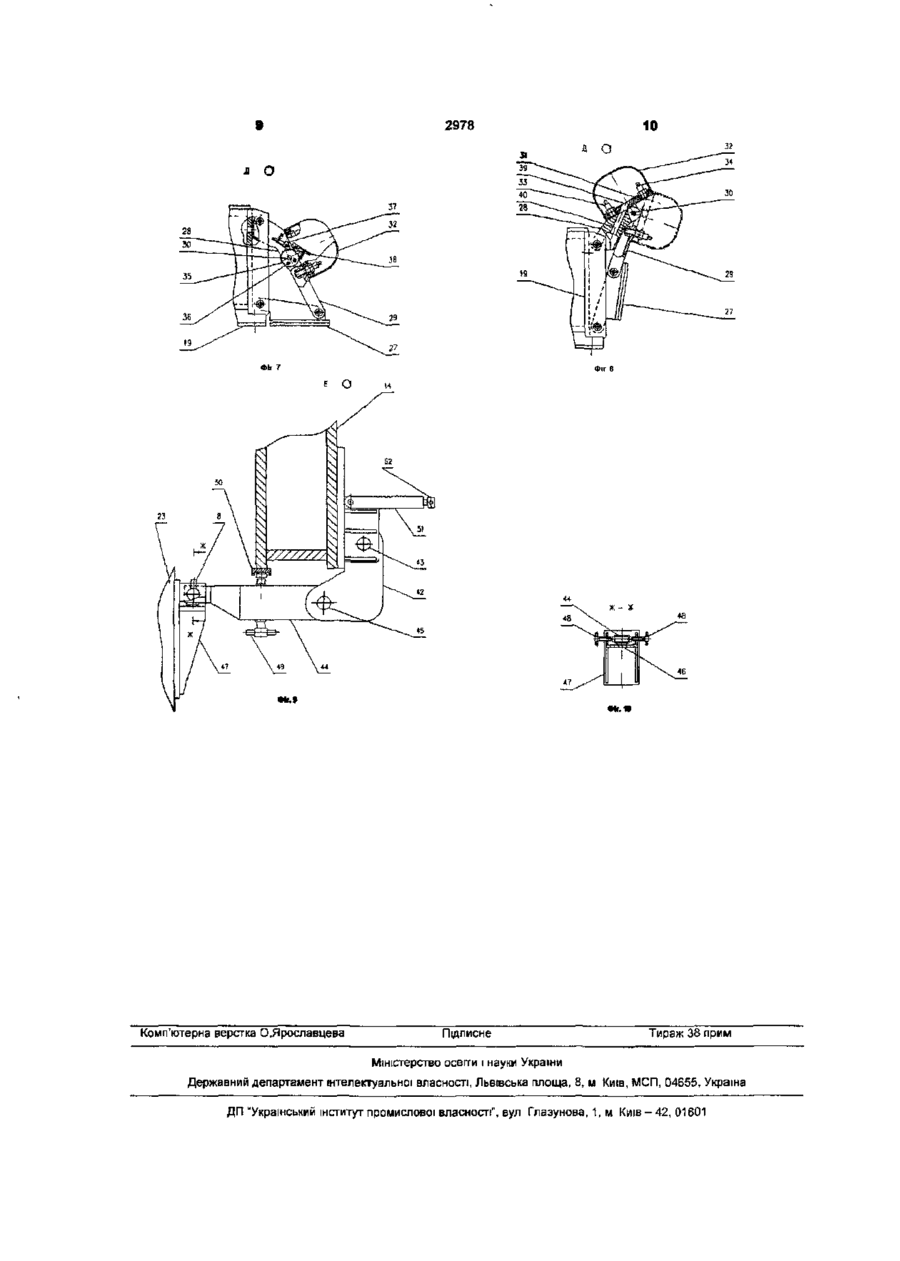

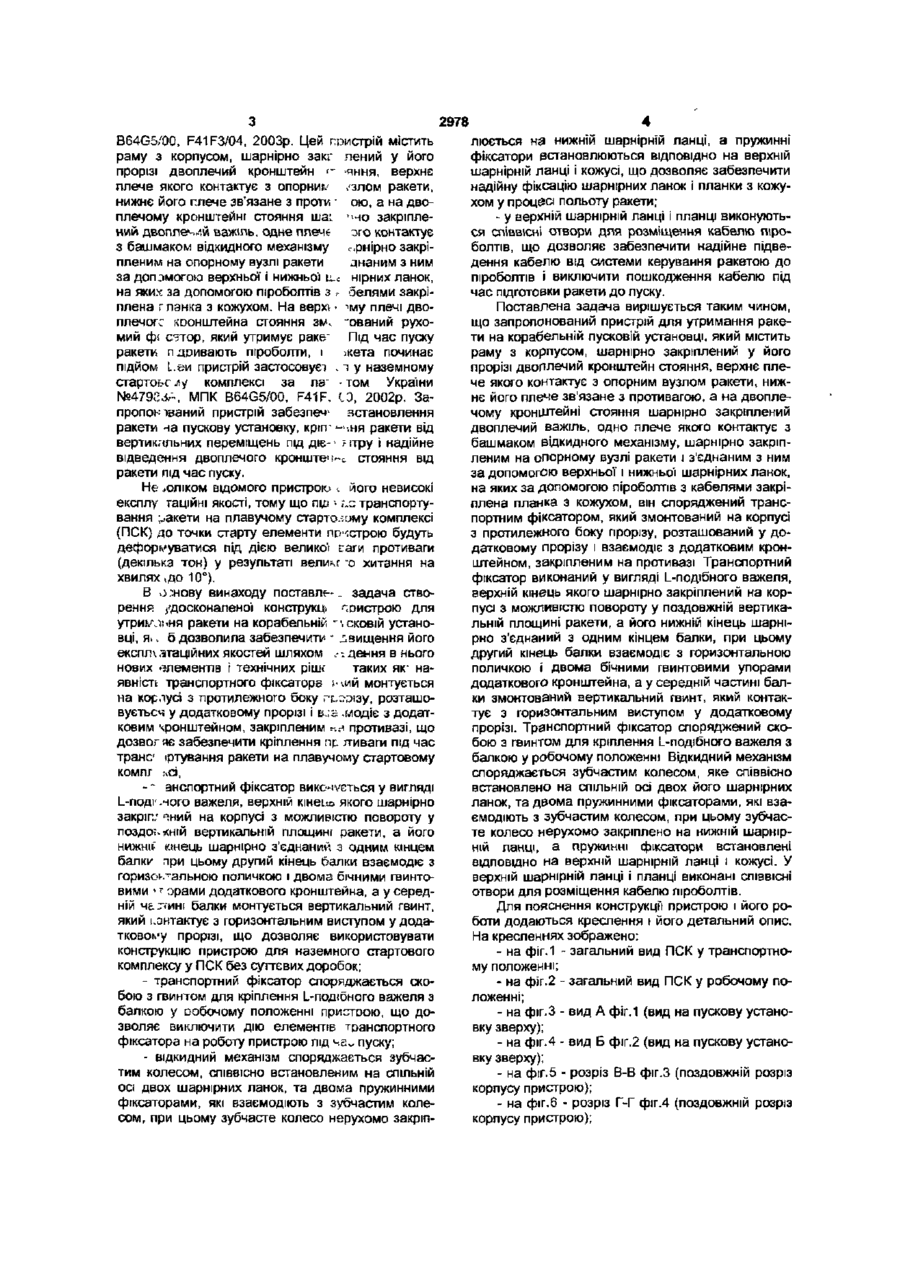

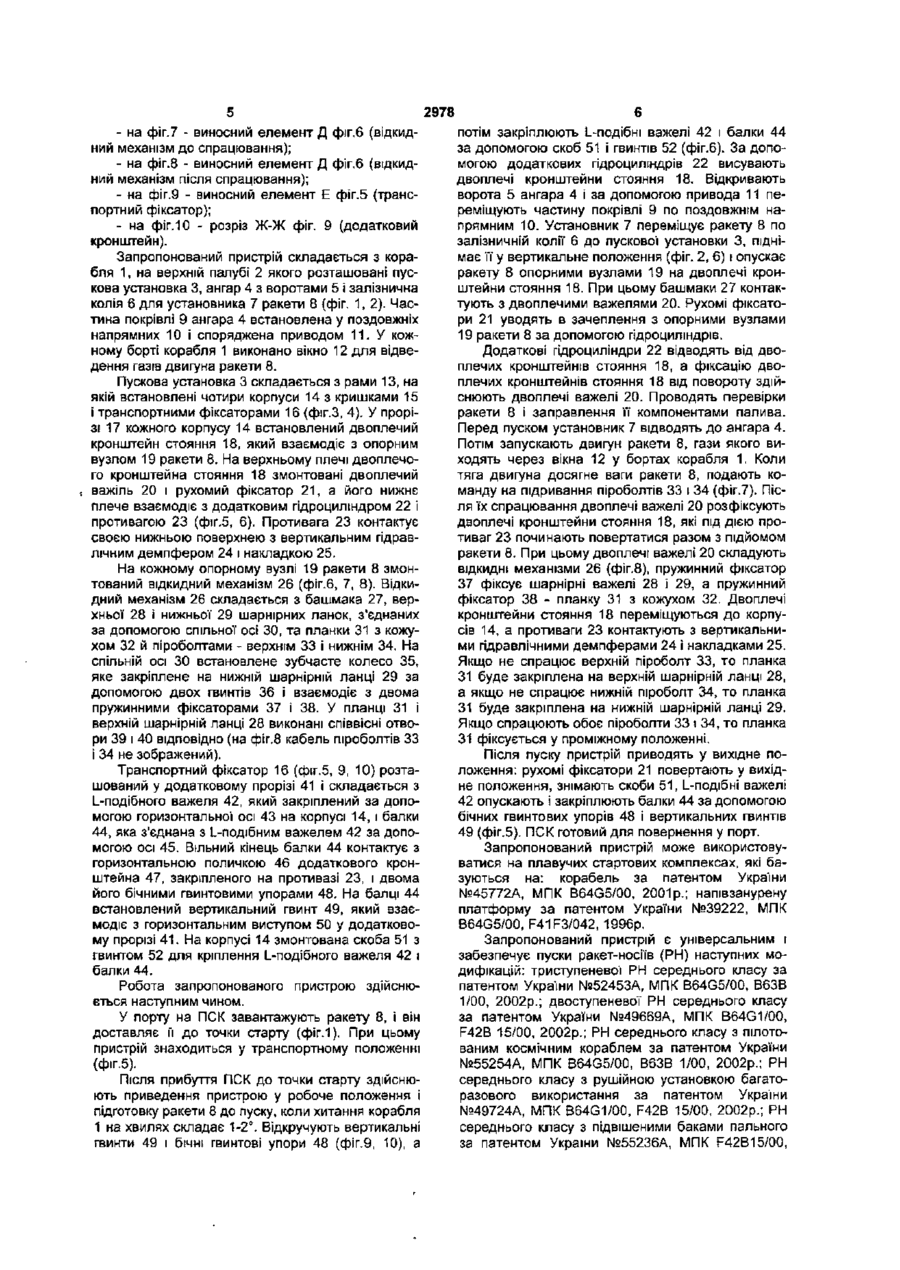

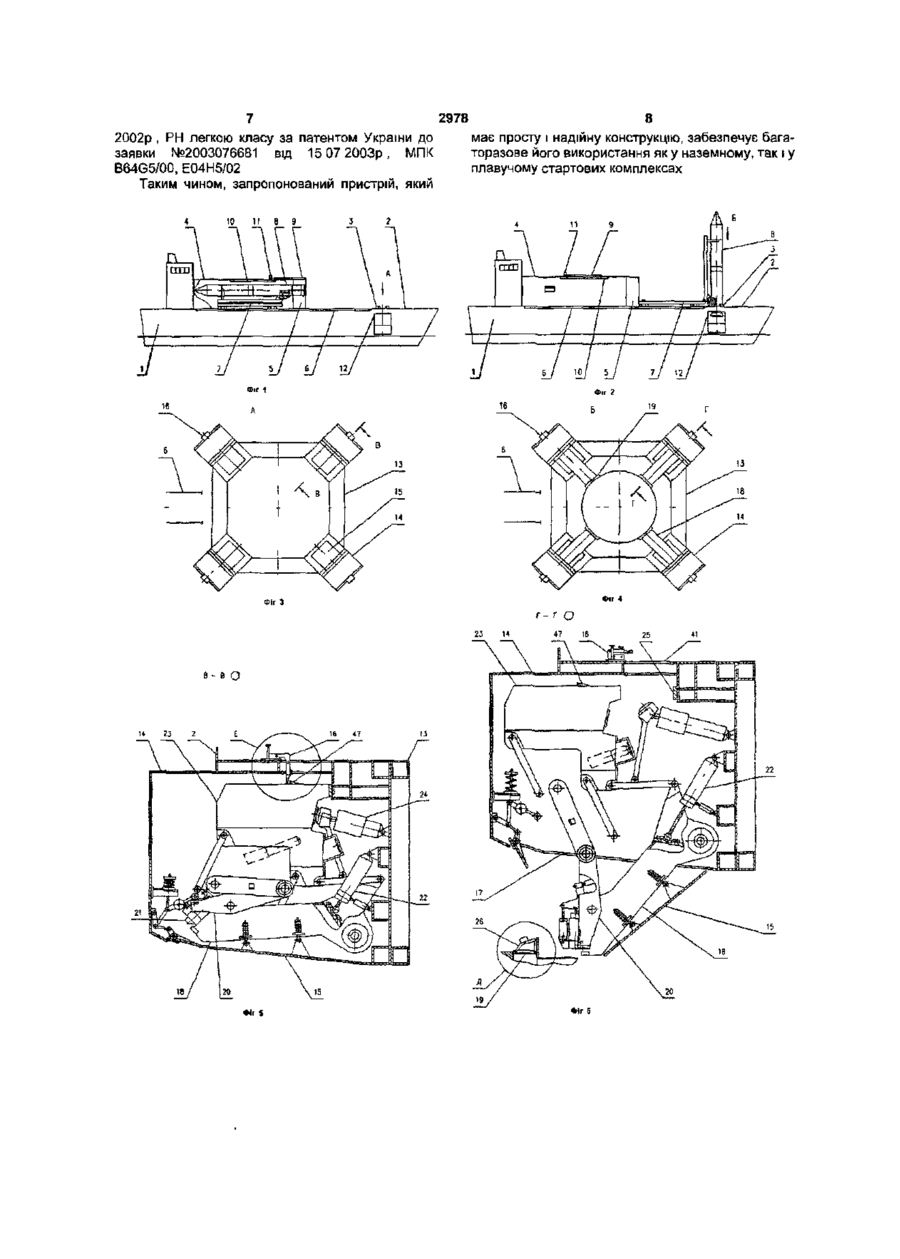

УКРАЇНА UA (11,2978 (із, U (51) 7 F41F3/052, B64G5/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається пщ від повід альн їсть власника патенту (54, ПРИСТРІЙ ДЛЯ УТРИМАННЯ РАКЕТИ НА КОРАБЕЛЬНІЙ ПУСКОВІЙ УСТАНОВЦІ 1 (21)2004010677 (22) 29 01 2004 (24) 15 09 2004 (46) 15 09 2004, Бюл № 9, 2004 р (72) Дробященко Євген Іванович, Закурдаєв Олександр Іванович, Кривобоков Леонід Васильович, Мокін Андрій Олександрович, Мокін Олександр Васильович, Протасов Валерій Миколайович (73) Дробященко Євген Іванович, Закурдаєв Олександр Іванович, Кривобоков Леонід Васильович, Мокін Андрій Олександрович, Мокін Олександр Васильович, Протасов Валерій Миколайович (57, 1 Пристрій для утримання ракети на корабельній пусковій установці, що містить раму з корпусом, шарнірно закріплений у його прорізі двоплечий кронштейн стояння, верхнє плече якого контактує з опорним вузлом ракети, нижнє його плече зв'язане з противагою, а на двоплечому кронштейні стояння шарнірно закріплений двоплечий важіль, одно плече котрого контактує з башмаком відкидного механізму, шарнірно закріпленим на опорному вузлі ракети і з'єднаним з ним за допомогою верхньої і нижньої шарнірних ланок, на яких за допомогою піроболтів з кабелями закріплена планка з кожухом, який відрізняється тим, що він обладнаний транспортним фіксатором, який змонтований на корпусі з протилежного боку прорізу, розташований у додатковому прорізі і взаємодіє з додатковим кронштейном, закріпленим на противазі що транспортний фіксатор виконаний як Lподібний важель, верхній кінець якого шарнірно закріплений на корпусі з можливістю повороту у поздовжній вертикальній площині ракети, а його нижній кінець шарнірно з'єднаний з одним кінцем балки, при цьому другий кінець балки взаємодіє з горизонтальною поличкою і двома бічними гвинтовими упорами додаткового кронштейна а у середній частині балки змонтований вертикальний гвинт, який контактує з горизонтальним виступом у додатковому прорізі 3 Пристрій для утримання ракети на корабельній пусковій установці за пп 1 і 2, який відрізняється тим, що транспортний фіксатор обладнаний скобою з гвинтом для кріплення L-подібного важеля з балкою у робочому положенні 4 Пристрій для утримання ракети на корабельній пусковій установці за п 1, який відрізняється тим, що відкидний механізм обладнаний зубчастим колесом, яке співвісно встановлене на спільній осі двох шарнірних ланок, та двома пружинними фіксаторами, які взаємодіють з зубчастим колесом, при цьому зубчасте колесо нерухомо закріплене на нижній шарнірній ланці, а пружинні фіксатори встановлені, ВІДПОВІДНО, на верхній шарнірній ланці і кожусі 5 Пристрій для утримання ракети на корабельній пусковій установці за п 4, який відрізняється тим, що у верхній шарнірній ланці і планці виконані співвісні отвори для розміщення кабелю піроболтів CM 2. Пристрій для утримання ракети на корабельній пусковій установці за п 1, який відрізняється тим, Винахід відноситься до ракетного обладнання, а більш конкретно - до пускових установок і може використовуватися для утримання моноблочної ракети середнього класу під час пуску Відомим Є пристрій для утримання ракети на пусковій установці, який містить корпус, стаціонарний кронштейн стояння і важільний захват з пневмоприводом (див книгу «Космодром» под ред А П Вольского, М , «Воениздат», 1977 с 231, рис 7 7) Під час пуску ракети, коли тяга ґі двигуна досягає ваги ракети пневмопривод відводить за 00 О) хват, і ракета починає підйом (див патент України №52420А, МПК B64G5/00, F42B15/00 2002р.) Недоліком відомого пристрою є його низькі експлуатаційні якості, тому що під час пуску гарячі гази двигуна ракети призводять до пошкодження кронштейнів стояння у результаті чого потрібна трудомістка операція щодо їх ремонту Найближчим до запропонованого по технічному рішенню є вибраний як прототип пристрій для утримання ракети на пусковій установці за патентом України до заявки №2003043502, МПК 2978 B64G5/00, F41F3/04, 2003р. Цей пристрій містить раму з корпусом, шарнірно закг лений у його прорізі двоплечий кронштейн
