Опірний блок універсальний для швидкозведених збірно-розбірних споруд

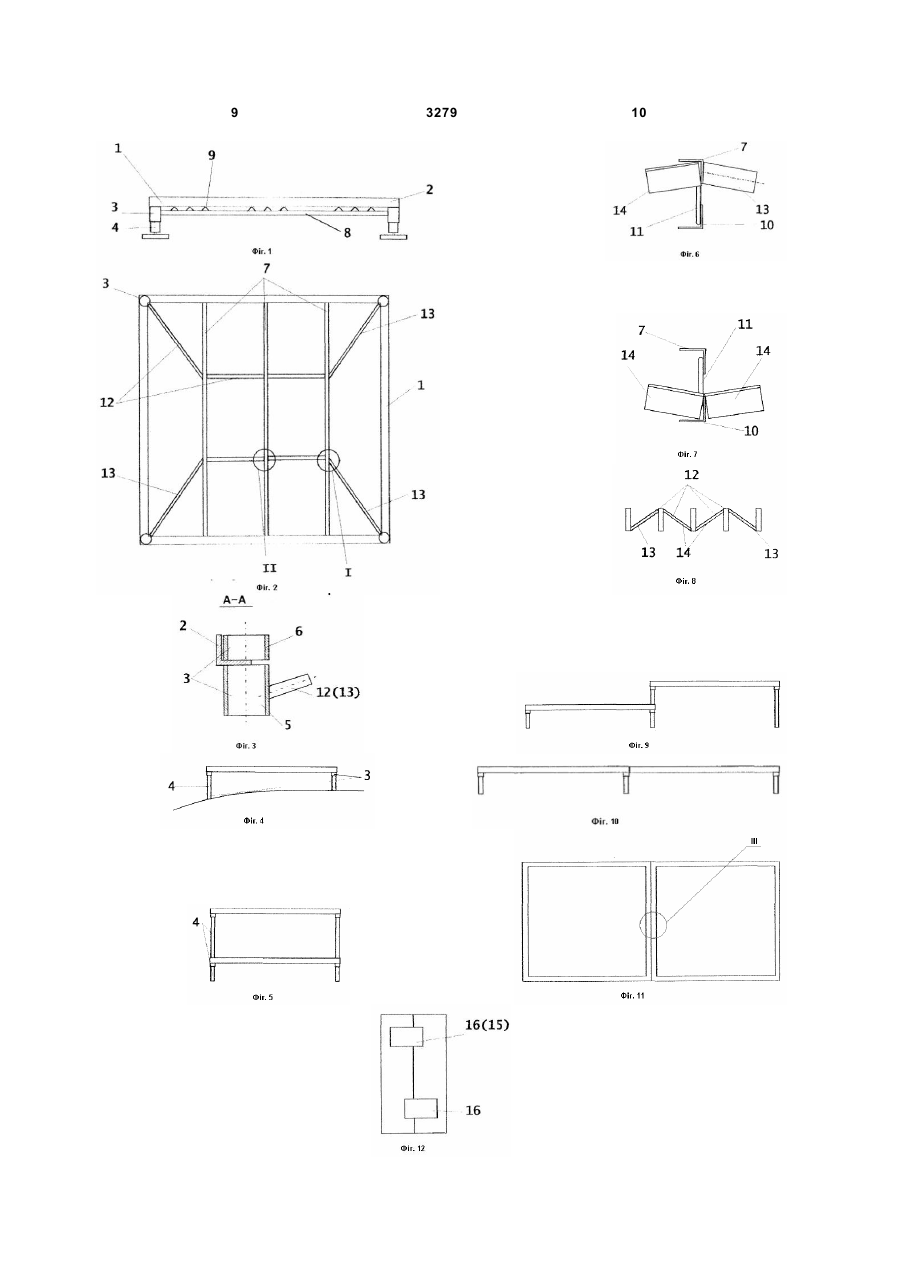

1. Опорний блок універсальний для швидкозведених збірно-розбірних споруд, який містить каркас (1) у формі квадрата в плані з внутрішньою опорною поверхнею, елементи (3) для кріплення на каркасі стояків (4), симетрично розташованих по кутах каркаса, який відрізняється тим, що додатково обладнаний засобами відхилення (12), які забезпечують передачу навантаження до каркаса і змонтовані під каркасом з можливістю утворення М-подібного профілю у вертикальній площині, при цьому каркас виконаний у вигляді розташованих один під одним ряду кутиків (2, 8 і 7, 10), які утворюють периметр (2 і 8) і внутрішню опорну поверх 3 3279 4 елементів між собою з утворенням розташованого тання, наприклад, для зведення будиночків або в каркасній площині каркаса, утворюючого периверанд з огородженням. метр панелі, при цьому вона додатково містить В основу корисної моделі поставлена задача засоби відхилення в напрямку внутрішньої частини спростити конструкцію опорного блоку, призначепанелі, які оточені текучим матеріалом, що тверного для встановлюваних на стояках швидкозведіє, забезпечуючим передачу навантаження, дених збірно-розбірних споруд з одночасним знивпливаючим на матеріал через засоби відхилення женням витрат на його виготовлення і розширити до каркасних елементів [3]. при цьому те хнічні можливості використання. Недоліком конструкції є технологічна складПоставлена задача вирішується тим, що опорність виготовлення і достатня складність конструкний блок універсальний для швидкозведених ції, причому при будівництві потрібне перепрофізбірно-розбірних споруд, який містить каркас у лювання ґрунту. Крім того будівельна панель не формі квадрата в плані з внутрішньою опорною призначена для швидкозведених збірно-розбірних поверхнею, елементи для кріплення на каркасі споруд. стояків, симетрично розташовані по кутах каркаса, Найбільш близьким аналогом до рішення, яке відповідно до корисної моделі, додатково обладзаявляється, є опорний блок універсальний для наний засобами відхилення, які забезпечують пешвидкозведених збірно-розбірних споруд, виконаредачу навантаження до каркаса і змонтовані під ний з металу литого алюмінієвого сплаву, при каркасом з можливістю утворення М-образного цьому блок обладнаний функціональним елеменпрофілю у вертикальній площині, при цьому картом зведеної збірної конструкції - стояками і елекас виконаний у вигляді розташованих один під ментами для кріплення стояків до блоку, має одним ряду кутиків, які утворюють периметр і форму прямокутника в плані з двома протяжними опорну внутрішню поверхню за допомогою їх устаплоскими рівнобіжними поверхнями, одна з яких новки у подовжньому напрямку, елементи для опорна, обладнана технологічними поглибленнякріплення стояків виконані у вигляді стаканів, усми, переважно у вигляді наскрізних отворів, ситановлених по обидва боки каркаса, причому карметрично розташованих по краях, і призначених кас обладнаний елементами для з'єднання для розміщення кріпильних елементів і основ стосуміжних блоків між собою при зборки, яків. [4] – прототип. розміщеними по периметру каркаса. Ознаками прототипу, які збігаються з Поставлена задача вирішується і тим, що виістотними ознаками корисної моделі, яка заявсоту стаканів, установлених над каркасом, вибиляється, є: рають менш висоти кутиків, які утворюють каркас. 1. виконання опорного блоку з металу; Поставлена задача вирішується і тим, що за2. виконання опорного блоку прямокутним у соби відхилення являють собою ребра жорсткості, плані з плоскою опорною поверхнею; виконані зі стержнів і кутиків і встановлені з утво3. обладнання стояками, симетрично розтаренням С-образного профілю в плані. шованими по кутах опорного блоку; Поставлена задача вирішується і тим, що блок 4. обладнання блоку елементами для виконаний зі сталевих кутиків шляхом дугового кріплення на ньому стояків. електрозварювання. Причинами, які не дозволяють досягти Технічний результат досягається тим, що контехнічного результату, а саме - істотно знизити струкція блока спрощується за рахунок виключенвитрати виробництва на виготовлення і розширити ня використання дорогого алюмінію, його перетехнічні можливості використання, є наступні: плаву з використанням спеціального устаткування, 1. Висока вартість і досить складна технологія замість яких для утворення каркаса використовуйого виготовлення в силу використання дорогого ють дугове електрозварювання, при цьому одноалюмінієвого сплаву і необхідності його обробки часно досягають розширення технічних можливолиттям у відкритий кокіль шляхом подвійного пестей використання блока без його істотної зміни. реплаву при t 700-720° С; Завдяки обладнанню блока засобами відхи2. Складність конструкції, так як для забезпелення, які забезпечують передачу навантаження чення несучої здатності блоку під опорною повердо каркаса і змонтовані під каркасом з можливістю хнею змонтовані елементи, виконані у виді скоб і утворення М-оразного профілю у вертикальній встановлені з можливістю їхнього повороту, унасплощині, несуча здатність блока збільшена без лідок чого вони виступають за межі опорної поверістотних ви трат на таке зміцнювання і складає похні блоку, що створює незручність доступу до них над 5 тонн. Виконання каркаса у вигляді розташодля їхнього повороту при закріпленні. Крім того ваних один під одним ряду кутиків, які утворюють така конструкція не містить елементи для периметр і внутрішню опорну поверхню за допоз'єднання опорних блоків між собою при зборки та могою їхньої установки в подовжньому напрямку, елементи, які дозволяють використовувати блок у забезпечує те хнічну можливість використання різних модифікаціях, у зв'язку з чим не забезпечує блока для різних модифікацій - для літніх площарозширення технічних можливостей використання, док підприємств сфери громадського харчування, наприклад, для зведення ярусних терасових сподля сцени для розважальних заходів, будиночки руд; для відпочиваючих, санітарно-гігієнічні комплекси 3. Виконання наскрізними з клиноподібними для утилізації відходів людської життєдіяльності стінками отворів для розміщення основ стояків у (громадські туалети) тощо. А завдяки виконанню блоці також ускладнює конструкцію і, одночасно, елементів для кріплення стояків у вигляді стаканів виключає можливість варіювання висотами стояків з їхньою установкою по обидва боки каркаса задля розширення технічних можливостей викорисбезпечена конструктивна можливість складання з 5 3279 6 таких блоків зазначених споруд. При цьому або болтів за допомогою яких встановлені в стазберігається, як і в прототипі, швидкість виконання кани стояки звичайно закріплюються. При цьому зборки і розбирання зведених споруд і не потрібне стояки центруються в стаканах і встановлені на перепрофілювання грунту, так як споруда обперта полиці кутика 2 до упора з нею. Внутрішня опорна на стояки, що одночасно дає додаткову перевагу поверхня каркаса, утворена полицями кутиків 2, зберегти природний ландшафт, якщо таке призначена для настилу підлоги і/або стелі, для потрібно через природоохоронні або екологічні чого на полицях кутиків виконані отвори під вимоги. Завдяки обладнанню каркаса встановлекріплення (на Фіг. не показані). Підлога може бути ними по його периметру елементами для виконана у виді шпунтованих дощок, покладених у з'єднання суміжних блоків між собою при зборці ряд і закріплена на полицях кутиків 2, наприклад, забезпечена технічна можливість складання з за допомогою кріплення. По внутрішній поверхні блоків необхідних зведених споруд, у тому числі каркаса до полиць кутиків 2 приварені орієнтовані збільшення або зменшення площі, об'єму таких в подовжньому напрямку кутики 7, що утворюють споруд без припинення функціонування уже звеподовжню опору для підлоги і/або стелі (Фіг. 2). У дених споруд. цій корисній моделі кількість кутиків 7 обрана три і Завдяки виконанню засобів відхилення у вивони змонтовані таким чином, що поділяють гляді ребер жорсткості зі стержнів і кутиків і їхня внутрішню опорну каркасну поверхню на чотири установка з можливістю утворення С-образного рівні частини. До нижніх стаканів 5 елементів 3 профілю в плані посилені внутрішні зв'язки блока в кріплення стояків по периметру каркаса приварені поперечному напрямку, чим забезпечена висока кутики 8 (Фіг. 1), звернені полками кутиків від несуча здатність блока. внутрішньої опорної поверхні каркаса. Між кутикаПричому використання сталевих кутиків для ми 2 і 8, які утворюють периметр каркаса, виконані утворення каркаса шляхом електродугового зваферми 9 (Фіг. 1). Таким чином периметр каркаса рювання істотно знижує витрати виробництва на утворений здвоєним рядом кутиків 2 і 8, розташовиготовлення блока, що створює економічні переваних один під одним і посилених фермою 9 між ваги для заміни дорогого прототипу на пропонованими. Під подовжньо орієнтованими кутиками 7 ну корисну модель. змонтовані кутики 10 (фігури 6 і 7), приварені до Суть корисної моделі пояснюється кресленням каркаса 1 своїми кінцями, таким чином, що утвоу кількості 12 фігур на 2 аркушах, на яких зобрарюють з кутиками 7 здвоєний ряд подовжньо жені: орієнтованих кутиків, між якими також змонтована Фіг. 1 - вид блоку у фронтальній проекції. ферма 11, яка представляє собою, наприклад, Фіг. 2 - вид блоку в плані, стержні чи сталевий дріт діаметром не менш 6 мм. Фіг. 3 - розріз А-А на Фіг. 2, збільшено М 1:5, для забезпечення міцності. Таке виконання каркаФіг. 4 - варіант використання блоку для літніх са у вигляді здвоєного ряду кутиків по периметру і відкритих площадок, по внутрішній опорній поверхні каркаса забезпечує Фіг. 5 - варіант використання блоку для закривисоку несучу здатність блока (сприймати вертитих будиночків, кальне навантаження понад 5 тонн), жорсткість Фіг. 6 - вузол І на Фіг. 2, збільшено М 1:5, конструкції і міцність на зрушення і на розрив і Фіг. 7 - вузол ІІ на Фіг. 2, збільшено М 1:5, сприяє посиленню внутрішніх зв'язків блока. Для Фіг. 8 - схема М-образного профілю засобу передачі несучого навантаження на, як відзначено відхилення поз. 12 на Фіг. 2, вище, посилений подвійним рядом кутиків з ферФіг. 9 - схема використання блоку для ярусних мою, каркас 1, блок обладнаний засобами терасових споруджень, відхилення 12 (Фіг. 2, 6, 7 і 8). Зазначені засоби 12 Фіг. 10 - схема з'єднання суміжних блоків між являють собою в корисній моделі С-образний собою при зборці, профіль у плані (Фіг. 2), установлені під опорною Фіг. 11 - вигляд в плані Фіг. 10, поверхнею каркаса по його двох протилежних стоФіг. 12 - вузол III на Фіг. 11, вигляд знизу, ронах з можливістю утворення М-образного збільшено М 1:5. профілю (Фіг. 8) у вертикальній площині Зазначені Опорний блок являє собою металевий каркас засоби 12 виконані, наприклад, у вигляді стержнів 1 прямокутної форми, переважно, квадрат або труб ІЗ і кутиків 14 і являють собою ребра розміром 2,5 х 2,5 м, зварений зі сталевих кутиків жорсткості. Для чого стержні 13 приварени одними 2 (Фіг. 1 і 2), полищі яких орієнтовані у внутрішню кінцями до нижніх стаканів 5 під кутом 45° у горичастину каркаса. По кута х каркаса виконані елезонтальній площині і 15 - 20° у вертикальній, а менти 3 для кріплення стояків 4 (Фіг. 2 і 3). Еледругими кінцями приварені до подовжньо менти 3 у цій корисній моделі являють собою стаорієнтованих кутиків 7 (Фіг. 6 і 1). Кутики 14 привакани, приварені до обох сторін полиць кутків 2 каррені одними кінцями до кутиків 7 із протилежної каса: нижні 5 і верхні стакани 6, симетрично встасторони від місця кріплення на них стержнів 13, а новлені по кутах каркаса 1. При цьому висоту другими кінцями приварені до подовжньо верхніх стаканів 6 вибирають менш висоти кутиків орієнтованих кутиків 10 і, таким чином, утворюють 2 (Фіг. 3), таким чином, щоб з урахуванням висоти М - образний профіль у вертикальній площині (Фіг. призначеної для настилу підлоги, виконаної, на8) і С-образний профіль у плані. При цьому засобі приклад, зі шпунтованих дощок, вона була в 12 відхилення встановлені по двох протилежних рівень з висотою кутиків 2. Стакани 5 і 6 признасторонах каркаса, зміцнюючи блок у поперечному чені для монтування чотирьох стояків 4 під і над напрямку (Фіг. 2) при спринятгі навантаження на каркасом (Фіг. 4 і 5), при цьому в стаканах перезрушення і на розрив. Стояки, встановлені в дбачені отвори, наприклад, для шпильок, пальців нижніх стаканах 5. служать опорою зведеної 7 3279 8 збірної конструкції, наприклад, відкритих літніх п'яту й анкер-болти для установлення на грунті. За площадок (Фіг. 4) Стояки, встановлені в верхніх вимогою замовника внутрішня опорна поверхня стаканах 6, призначені або як опори при зведенні каркаса може бути закрита підлогою, наприклад, зі багатоярусних терасових споруд (Фіг. 9), або як шпунтованих до щок. При необхідності зведення опори для формування стін. якими закривають будиночків, опорні блоки поставляються на місце з бічні сторони при зведенні закритих стаціонарних каркасною поверхнею, закритою необхідним споруд, наприклад, будиночків (Фіг. 5). У варіанті потрібним матеріалом - для підлоги, бокових стен і використання блока для створення відкритих літніх для стелі. площадок верхні стакани 6 можуть бути закриті по Опорний блок попередньо виготовляється в всій поверхні каркаса підлогою, наприклад, зі звичайних технологічних майстернях. не вимагає шпунтованих дощок. У варіанті використання блодля виготовлення складного технологічного оснака для закритих споруд, у вер хні стакани встановщення, складений зі сталевих кутиків за допомолюються стояки 4, висотою по висоті стін (Фіг. 5) гою електродугового зварювання, що складає Висота стояків не має значення для цієї корисної порівняно низьку вартість виготовлення. моделі, може бути різною в широкому діапазоні і Додатковими перевагами конструкції опорного визначається вимогами замовників, у тому числі блоку є: може бути різної висоти для кожного з чотирьох 1. Можливість зведення споруд на непідготовнижніх стояків в одному блоці, що може диктуваленому гр унті - скельному і/або недоступному для тися, наприклад, нерівною поверхнею рельєфу перепрофілювання тобто збереження газонів, квімісцевості, де встановлюється блок (Фіг. 4 і 9). Для тників, укосів, відливів, якщо таке необхідно через формування довгомірних поверхонь, складених з природоохоронні або декоративні вимоги; декількох блоків, на кутикі 2 in периметру каркасі 2. Можливість складання багатоярусних (повстановлені елементи 15 для з'єднання суміжних верхових) споруд; блоків між собою при зборки (Фіг. 10, 11, 12). Еле3. Можливість нарощува ти площу «без відриву менти 15 можуть бути виконані різними за формою від виробництва» тобто гнучко реагувати на необі повинні діяти так, щоб сприяти центруванню і хідне збільшення чи зменшення площі споруди без з'єднанню суміжних блоків між собою при зборки. припинення функціонування зведеної споруди; У пропонованій корисній моделі вони виконані, 4. Для збирання і розбирання споруд не понаприклад, у вигляді приварених під кутиками 2 по требуються підйомні механізми чи кваліфікована периметру каркаса 1 башмаків 16 (Фіг. 12), які праця фахівців; сприяють центруванню суміжних блоків, і 5. Забезпечення богатофункціональності викріплення, наприклад, болт-гайка (на фігурах не користання блоку без порівняльного збільшення показано). Завдяки обладнання блока елементами витрат, фактично тільки виготовленням стояків 15 здійснюється можливість використання блоків різної висоти, тобто варіюванням висотами стоядля складання різних варіантів форм споруд (Фіг. ків: літні площадки для підприємств сфери гро9, 10, і 11), чим і забезпечене розширення мадського харчування, сцени для розважальних технічних можливостей використання. заходів, будиночки для відпочиваючих, санітарноЗборка і розбирання зведеної за допомогою гігієнічні комплекси для утилізації відходів людсьопорних блоків споруди відбувається без залученкої життєдіяльності (громадські туалети) тощо. ня додаткової техніки: час монтажу складає близьДжерела інформації: ко 24 годин. Попередньо виготовлені опорні блоки 1. Патент України №52640, Е 04 С 2/3 8, заявл. доставляються на передбачене місце за допомо12.02.1997р., опуб. 15.01.2003р гою автотранспорту. На місці зведення споруди в 2. Патент України № 44277, Е 04 С 2/34. заявл. стакани 5 вставляються стояки 4, висоти яких виЗ 1.03.1995р., onv6 І 5 02 2002р значені заздалегідь, виходячи з вимог, що дикту3. Патент України № 28017, Е 04 С 2/26, Е 04 ються замовниками За рельєфом грунту до урегуН 1/02, Е 02 D 27/34. Е 04 Н 9/03. Е 04В 1/348, Е люються висоти стояків 4 при збереженні горизон04F 13/02, заявл. 07.01.1994р., опуб. 16.10.2000р. тального положення опорного блоку, монтаж спо4. Свідоцтво РФ на корисну модель № 17928, руди виконаний. При необхідності стояки Е 04 В 1/04, 1/20, заявл. 26.02.2001р. опуб. закріплюються в грунті. Нижні стояки можуть мати 10.05.2001р.-прототип. 9 3279 10 11 Комп’ютерна в ерстка М. Клюкін 3279 Підписне 12 Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
