Пристрій для зварювання труб з термопластів

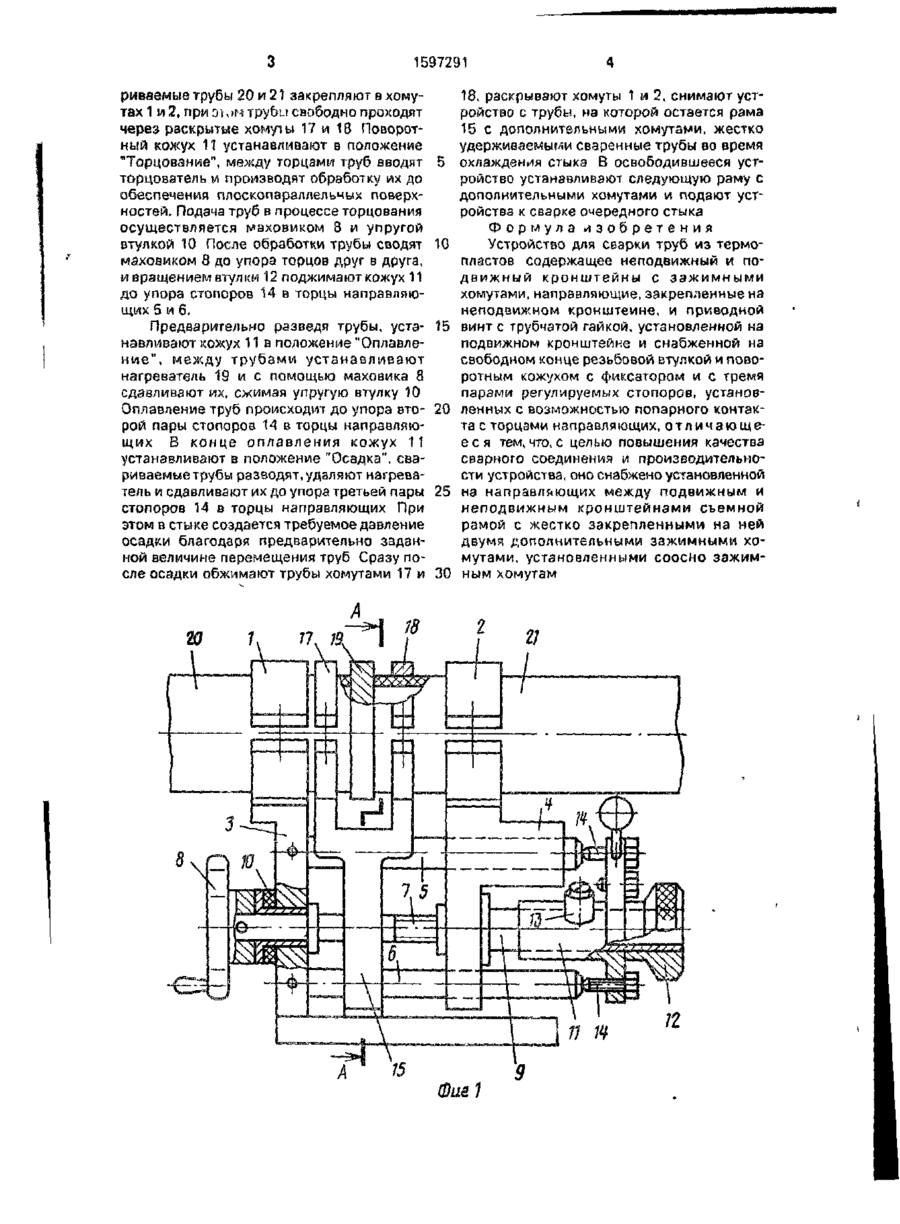

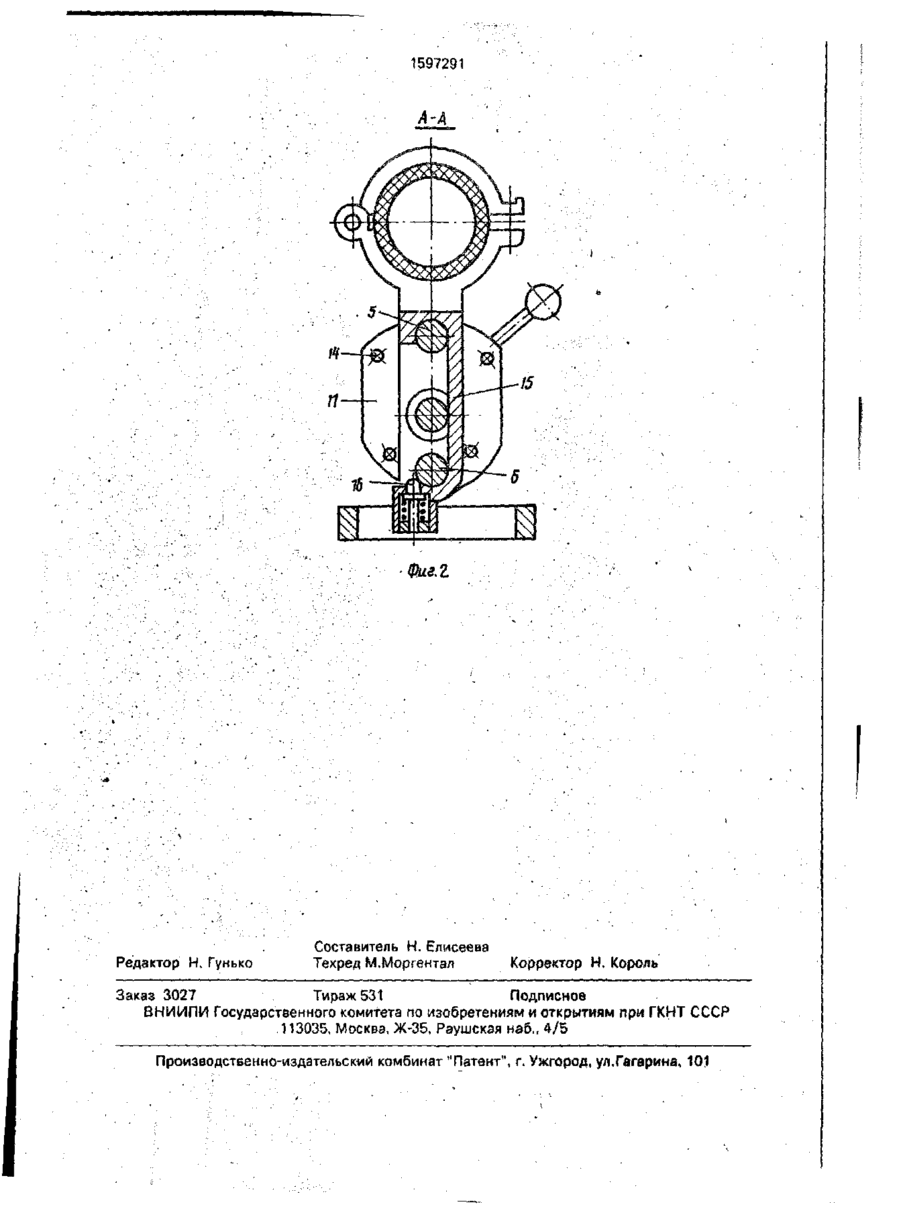

Изобретение относится к области сварки пластмасс, а именно к устройствам для сварки труб из термопластов в монтажных условиях Цель - повышение качества сварного соединения и производительности устройства. Для этого устройство для сварки труб из термопластов снабжено установленной на направляющих между подвижным и неподвижным кронштейнами съемной рамой с жестко закрепленными на ней двумя дополнительными зажимными хомутами. Дополнительные зажимные хомуты установлены соосно двум основным зажимным хомутам. 2 ил. Изобретение относится к сварке пластмасс, а именно к устройствам для сварки труб из термопластов в монтажных условиях. Целью изобретения является повышение качества сварного соединения и производительности устройства. На фиг. 1 изображено устройство, общий вид; на фиг.2 - разрез А-А на фиг.1; Устройство для сварки труб из термопластов содержит зажимные хомуты 1 и 2, закрепленные на неподвижном 3 и подвижном 4 кронштейнах соответственно, и направляющие 5 и 6, жестко установленные на неподвижном кронштейне 3. Кронштейн 4 с зажимным хомутом 2 установлен на направляющих с возможностью перемещения, В неподвижном кронштейне 3 установлен приводной винт 7, снабженный маховиком 8. На винте 7 установлена трубчатая гайка 9, смонтированная в подвижном кронштейне 4. Между маховиком 8 и кронштейном 3 расположена упругая втулка 10. На свободном конце гайки 9 с возможностью осевого перемещения установлены поворотный кожух 11 и резьбовая втулка 12. Кожух 11 снабжен фиксатором 13 и фланцем с тремя парами регулируемых стопоров 14, которые а трех фиксированных положениях кожуха расположены напротив торцов направляющих 5 и 6 и имеют возможность попарного контакта с ними. Рама 15, содержащая подпружиненный палец 16 и жестко закрепленные на ней два дополнительных зажимных хомута 17 и 1 В, установлена на направляющих5 и 6 между кронштейнами 3 и 4, причем хомуты 17 и 18 расположены соосно зажимным хомутам 1 и 2. Устройство снабжено также нагревателем 19 и торцователем (не показан). Устройство работает следующим образом. Раму 15 с дополнительными хомутами 17 и 18 закрепляют на направляющих. Сва Щі 1597291 риваемые трубы 20 и 21 закрепляют в хомутах 1 и 2, при оюм труби свободно проходят через раскрытые хомупы 17 и 18 Поворотный кожух 11 устанавливают в положение "Торцевание", между торцами труб вводят 5 торцователь \л производят обработку их до обеспечения плоскопараллельчых поверхностей. Подача труб в процессе торцования осуществляется маховиком 8 и упругой втулкой 10 После обработки трубы сводят 10 маховиком 8 до упора торцов друг в друга, !л вращением втулки 12 поджимают кожух 11 до упора стопоров 14 в торцы направляющих 5 и 6. Предварительно разведя трубы, уста- 15 навливают кожух 11 в положение "Оплавление", между трубами устанавливают нагреватель 19 и с помощью маховика 8 сдавливают их, сжимая упругую втулку 10 Оплавление труб происходит до упора это- 20 рой пары стопоров 14 в торцы направляющих В конце оплавления кожух 11 устанавливают в положение "Осадка", свариваемые трубы разводят, удаляют нагреватель и сдавливают их до упора третьей пары 25 стопоров 14 в торцы направляющих При этом в стыке создается требуемое давление осадки благодаря предварительно заданной величине перемещения труб Сразу после осадки обжимают трубы хомутами 17 и 30 W 18. раскрывают хомуты 1 и 2. снимают устройство с трубы, па которой остается рама 15 с дополнительными хомутами, жестко удерживаемыми сваренные трубы во время охлаждения стыка В освободившееся устройство устанавливают следующую раму с дополнительными хомутами и подают устройства к сварке очередного стыка Формула изобретения Устройство для сварки труб из термопластов содержащее неподвижный и подвижный кронштейны с зажимными хомутами, направляющие, закрепленные на неподвижном кронштейне, и приводной винте трубчатой гайкой, установленной на подвижном кронштейне и снабженной на свободном конце резьбовой втулкой и поворотным кожухом с фиксатором и с тремя парами регулируемых стопоров, установленных с возможностью попарного контакта с торцами направляющих, отличающее с я тем, что, с целью повышения качества сварного соединения и производительности устройства, оно снабжено установленной на направляющих между подвижным и неподвижным кронштейнами съемной рамой с жестко закрепленными на ней двумя дополнительными зажимными хомутами, установленными соосно зажимным хомутам n 1597291 •Фиг.і Редактор Н. Гунько Составитель Н. Елисеева Техред М.Моргентал Корректор Н. Заказ 3027 Тираж 531 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
