Дачний реабілітаційно-оздоровчий тепличний комплекс
Номер патенту: 35428
Опубліковано: 25.09.2008
Автори: Канішевський Станислав Михайлович, Петрушевський Іван Іванович, Мурза Віталій Петрович, Розорінов Георгій Михайлович, Пархоменко Ігор Петрович, Герман Михайло Володимирович
Формула / Реферат
Дачний реабілітаційно-оздоровчий тепличний комплекс, який включає установлений на ґрунті покритий світлопрозорою плівкою корпус, оснащений механізмом орієнтування по сонцю, усередині якого на дні по периметру розташовані пересувні ящики і підвішені горщики з родючим ґрунтом і висадженими у них ароматоносними рослинами, та засіб забезпечення комфорту і лікування у вигляді переносних шезлонгів, кожний із яких має масажне ложе з механізмом зміни положення тіла пацієнта і забезпечення його фізичною активністю, який відрізняється тим, що корпус розділено перетинкою на дві частини: південну - під плівкою, пропускаючою ультрафіолетове проміння, і північну - під плівкою, пропускаючою ультрачервоне проміння, і установлено під оснащеним пересувним покривалом ажурним каркасом на обрамленому декоративним чагарником газоні, між установленими з можливістю повернення до сонця секціями антени сонячної батареї, і закріплений з можливістю обертів на вихідному верхньому кільці водопостачального колодязя, а механізм орієнтування по сонцю виконано у вигляді змонтованого на цьому кільці барабана з корбою і підвішеним до нього відром, опорна вісь якого поміщена у бокові стійки корпуса і спирається на верхнє кільце колодязя двома опорними котками, ведучий із яких має засіб фіксації осі барабана у вигляді шпонкового з'єднання з можливістю переключення ручного приводу барабана на автоматичний шляхом застосування приєднаного до прикріпленого на стійці корпуса годинникового механізму, при цьому засіб забезпечення комфорту і лікування, крім зазначених шезлонгів, включає засіб подачі і підігріву води у вигляді закріпленої на бокових стійках каркаса трубчатої водоналивної пофарбованої в чорне хрестовини, зв'язаної водопроводами з душовими установками обох частин корпуса, різноманітні столи і стільці, а також техніку освітлення, радіомовлення, телеприймання, підігріву та інших приладів з забезпеченням електропостачання їх від сонячної батареї.
Текст

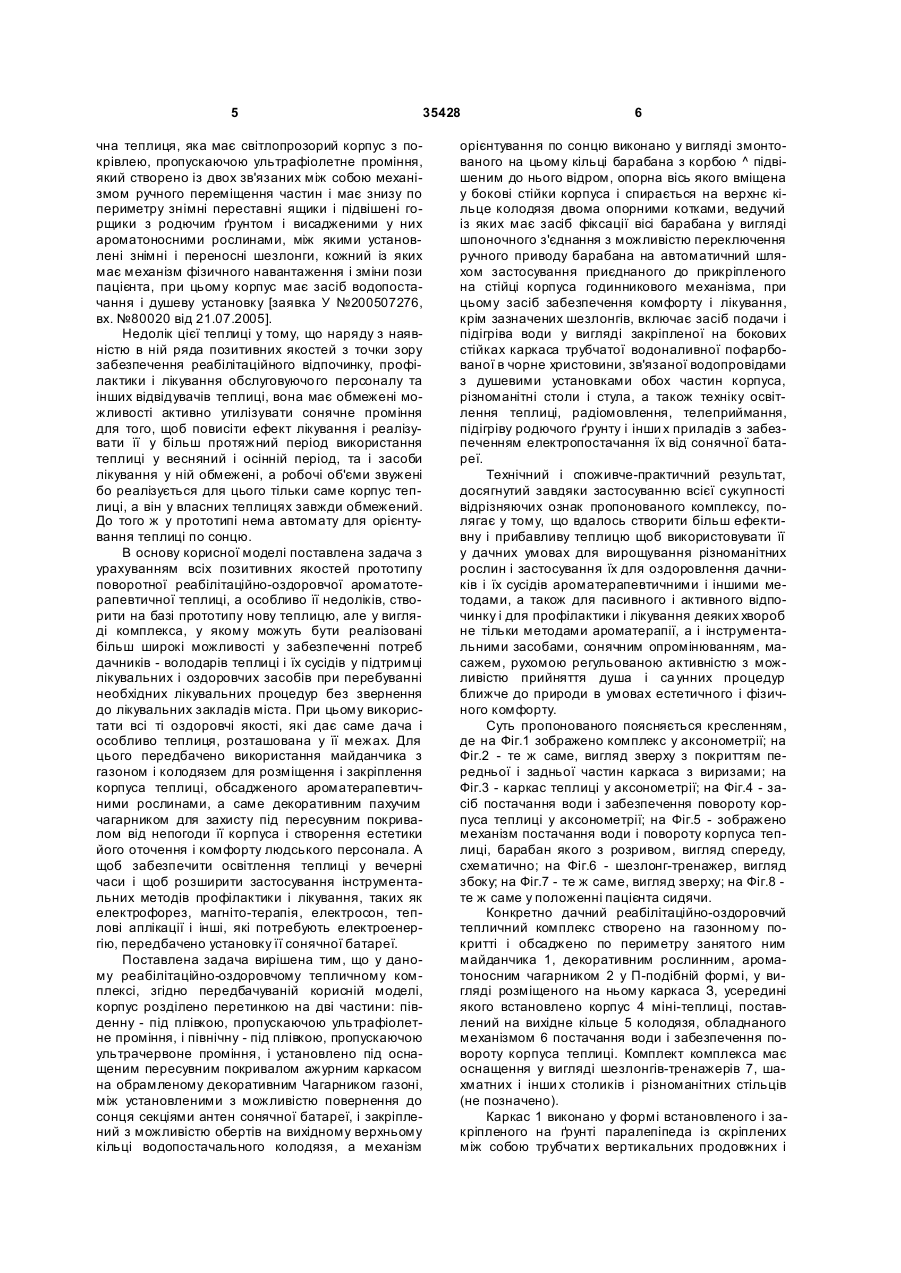

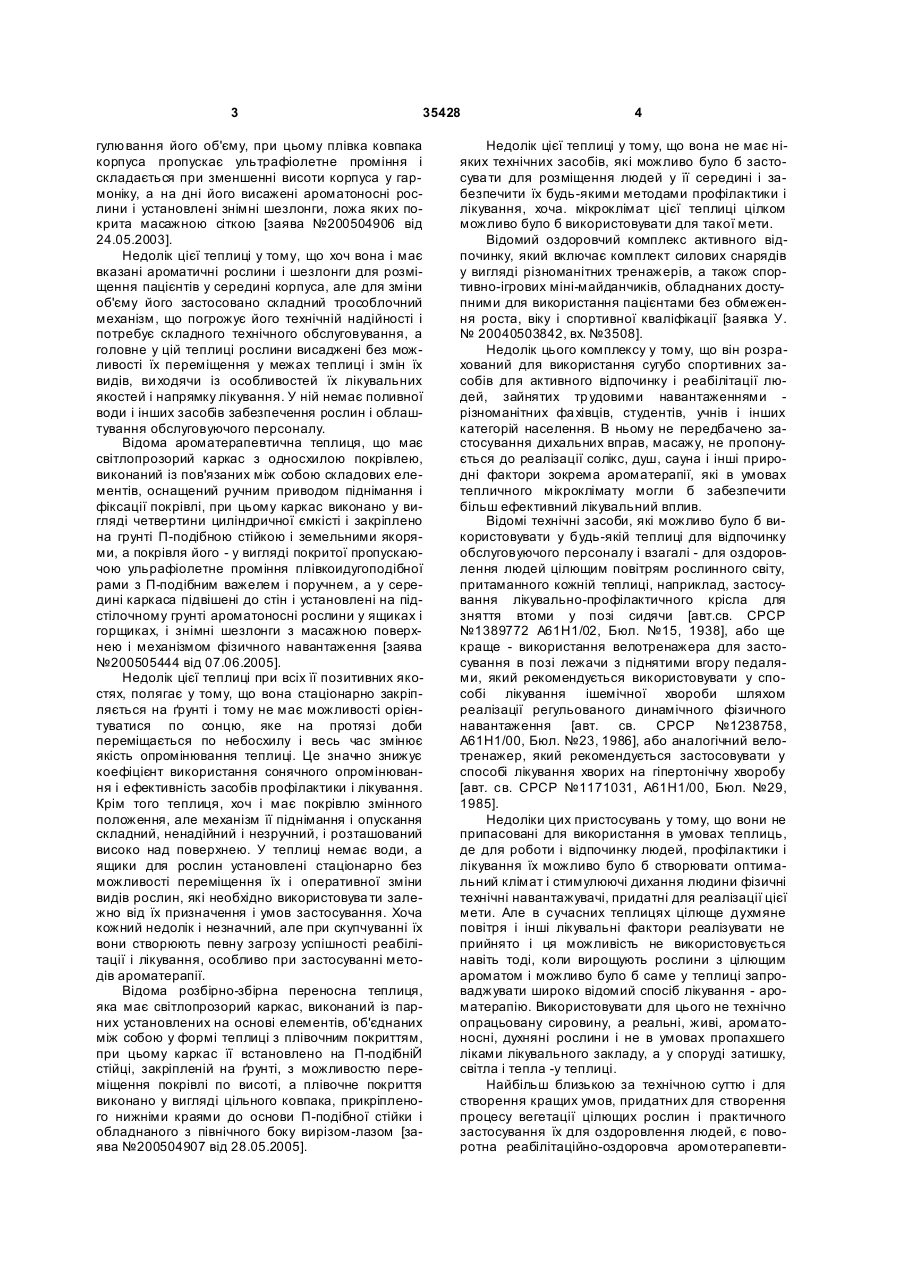

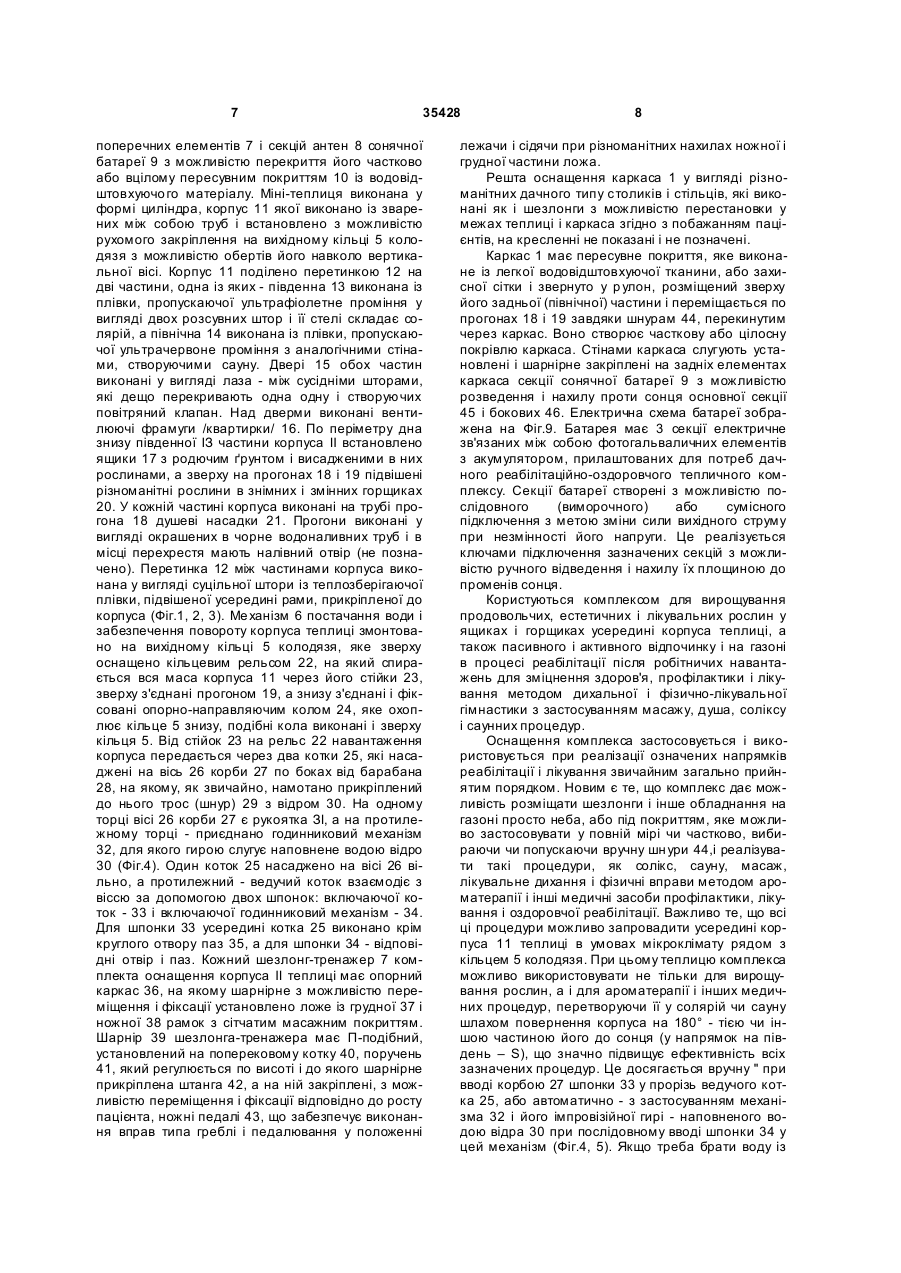

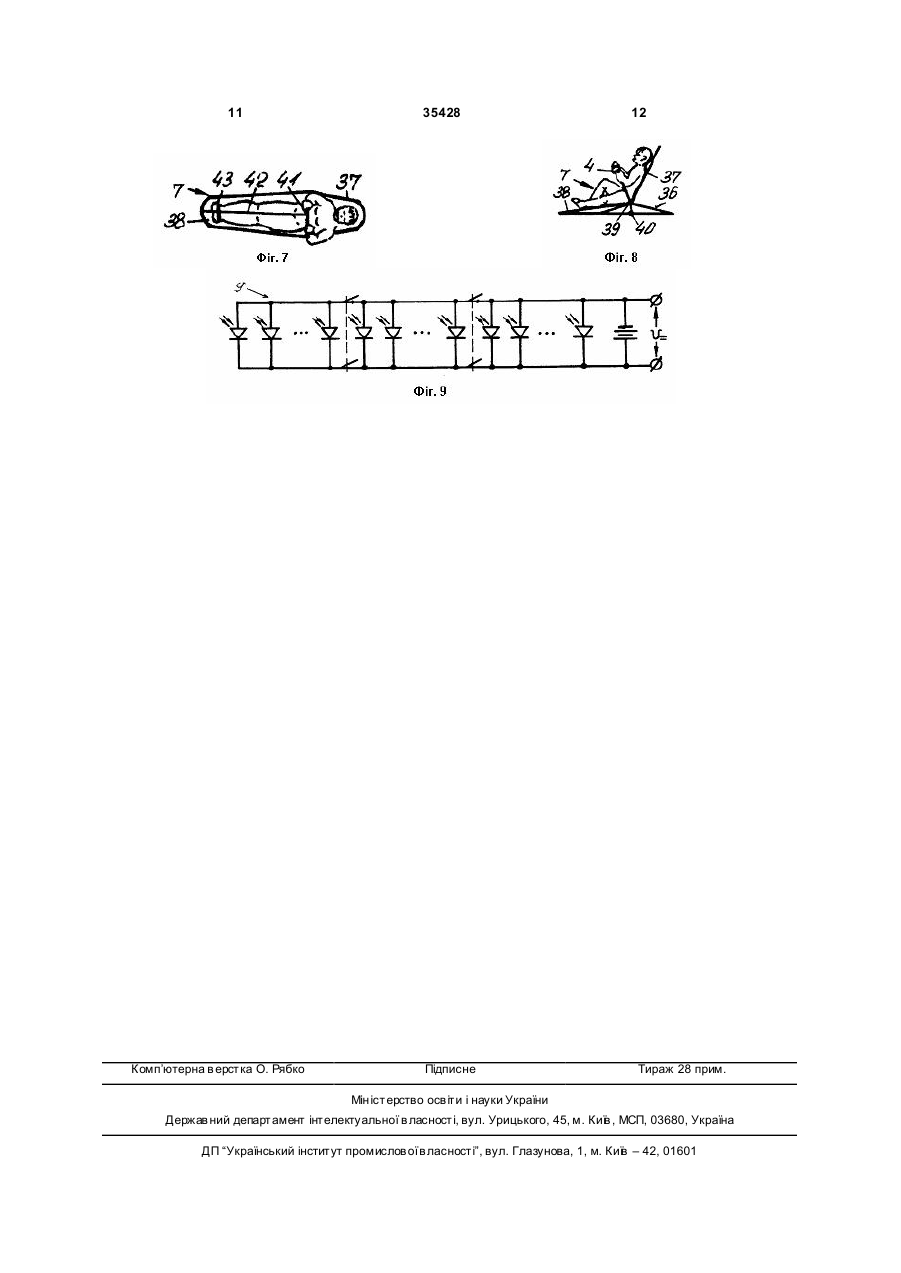

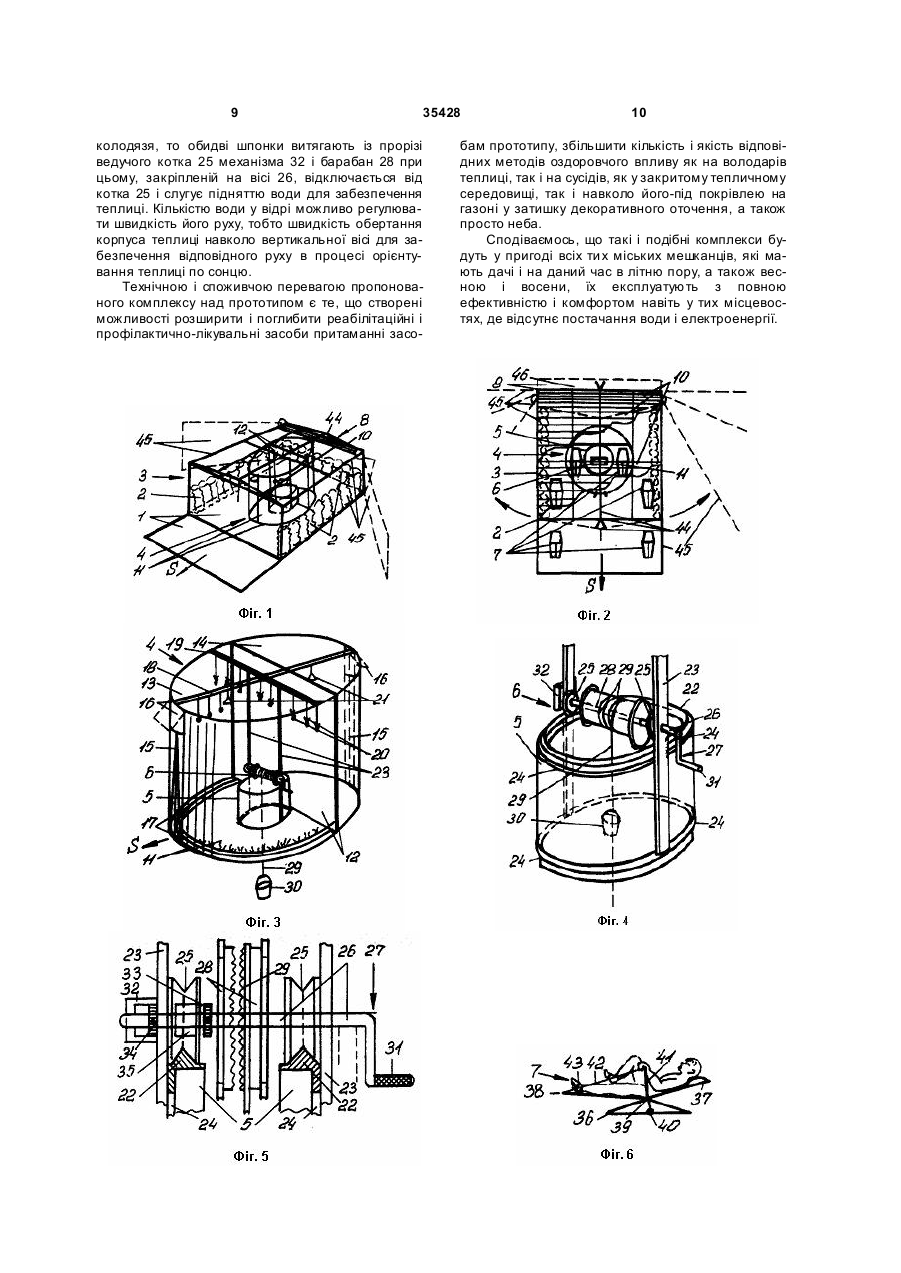

Дачний реабілітаційно-оздоровчий тепличний комплекс, який включає установлений на ґрунті покритий світлопрозорою плівкою корпус, оснащений механізмом орієнтування по сонцю, усередині якого на дні по периметру розташовані пересувні ящики і підвішені горщики з родючим ґрунтом і висадженими у них ароматоносними рослинами, та засіб забезпечення комфорту і лікування у вигляді переносних шезлонгів, кожний із яких має масажне ложе з механізмом зміни положення тіла пацієнта і забезпечення його фізичною активністю, який відрізняється тим, що корпус розділено перетинкою на дві частини: південну - під плівкою, пропускаючою ультрафіолетове проміння, і північну - під плівкою, пропускаючою ультрачервоне проміння, і установлено під оснащеним пересув U 2 35428 1 3 35428 гулювання його об'єму, при цьому плівка ковпака корпуса пропускає ультрафіолетне проміння і складається при зменшенні висоти корпуса у гармоніку, а на дні його висажені ароматоносні рослини і установлені знімні шезлонги, ложа яких покрита масажною сіткою [заява №200504906 від 24.05.2003]. Недолік цієї теплиці у тому, що хоч вона і має вказані ароматичні рослини і шезлонги для розміщення пацієнтів у середині корпуса, але для зміни об'єму його застосовано складний трособлочний механізм, що погрожує його технічній надійності і потребує складного технічного обслуговування, а головне у цій теплиці рослини висаджені без можливості їх переміщення у межах теплиці і змін їх видів, ви ходячи із особливостей їх лікувальних якостей і напрямку лікування. У ній немає поливної води і інших засобів забезпечення рослин і облаштування обслуговуючого персоналу. Відома ароматерапевтична теплиця, що має світлопрозорий каркас з односхилою покрівлею, виконаний із пов'язаних між собою складових елементів, оснащений ручним приводом піднімання і фіксації покрівлі, при цьому каркас виконано у вигляді четвертини циліндричної ємкісті і закріплено на грунті П-подібною стійкою і земельними якорями, а покрівля його - у вигляді покритої пропускаючою ульрафіолетне проміння плівкоидугоподібної рами з П-подібним важелем і поручнем, а у середині каркаса підвішені до стін і установлені на підстілочному грунті ароматоносні рослини у ящиках і горщиках, і знімні шезлонги з масажною поверхнею і механізмом фізичного навантаження [заява №200505444 від 07.06.2005]. Недолік цієї теплиці при всіх її позитивних якостях, полягає у тому, що вона стаціонарно закріпляється на ґрунті і тому не має можливості орієнтуватися по сонцю, яке на протязі доби переміщається по небосхилу і весь час змінює якість опромінювання теплиці. Це значно знижує коефіцієнт використання сонячного опромінювання і ефективність засобів профілактики і лікування. Крім того теплиця, хоч і має покрівлю змінного положення, але механізм її піднімання і опускання складний, ненадійний і незручний, і розташований високо над поверхнею. У теплиці немає води, а ящики для рослин установлені стаціонарно без можливості переміщення їх і оперативної зміни видів рослин, які необхідно використовува ти залежно від їх призначення і умов застосування. Хоча кожний недолік і незначний, але при скупчуванні їх вони створюють певну загрозу успішності реабілітації і лікування, особливо при застосуванні методів ароматерапії. Відома розбірно-збірна переносна теплиця, яка має світлопрозорий каркас, виконаний із парних установлених на основі елементів, об'єднаних між собою у формі теплиці з плівочним покриттям, при цьому каркас її встановлено на П-подібніЙ стійці, закріпленій на ґрунті, з можливостю переміщення покрівлі по висоті, а плівочне покриття виконано у вигляді цільного ковпака, прикріпленого нижніми краями до основи П-подібної стійки і обладнаного з північного боку вирізом-лазом [заява №200504907 від 28.05.2005]. 4 Недолік цієї теплиці у тому, що вона не має ніяких технічних засобів, які можливо було б застосува ти для розміщення людей у її середині і забезпечити їх будь-якими методами профілактики і лікування, хоча. мікроклімат цієї теплиці цілком можливо було б використовувати для такої мети. Відомий оздоровчий комплекс активного відпочинку, який включає комплект силових снарядів у вигляді різноманітних тренажерів, а також спортивно-ігрових міні-майданчиків, обладнаних доступними для використання пацієнтами без обмеження роста, віку і спортивної кваліфікації [заявка У. № 20040503842, вх. №3508]. Недолік цього комплексу у тому, що він розрахований для використання сугубо спортивних засобів для активного відпочинку і реабілітації людей, зайнятих тр удовими навантаженнями різноманітних фа хівців, студентів, учнів і інших категорій населення. В ньому не передбачено застосування дихальних вправ, масажу, не пропонується до реалізації солікс, душ, сауна і інші природні фактори зокрема ароматерапії, які в умовах тепличного мікроклімату могли б забезпечити більш ефективний лікувальний вплив. Відомі технічні засоби, які можливо було б використовувати у будь-якій теплиці для відпочинку обслуговуючого персоналу і взагалі - для оздоровлення людей цілющим повітрям рослинного світу, притаманного кожній теплиці, наприклад, застосування лікувально-профілактичного крісла для зняття втоми у позі сидячи [авт.св. СРСР №1389772 А61Н1/02, Бюл. №15, 1938], або ще краще - використання велотренажера для застосування в позі лежачи з піднятими вгору педалями, який рекомендується використовувати у способі лікування ішемічної хвороби шляхом реалізації регульованого динамічного фізичного навантаження [авт. св. СРСР №1238758, А61Н1/00, Бюл. №23, 1986], або аналогічний велотренажер, який рекомендується застосовувати у способі лікування хворих на гіпертонічну хворобу [авт. св. СРСР №1171031, А61Н1/00, Бюл. №29, 1985]. Недоліки цих пристосувань у тому, що вони не припасовані для використання в умовах теплиць, де для роботи і відпочинку людей, профілактики і лікування їх можливо було б створювати оптимальний клімат і стимулюючі дихання людини фізичні технічні навантажувачі, придатні для реалізації цієї мети. Але в сучасних теплицях цілюще духмяне повітря і інші лікувальні фактори реалізувати не прийнято і ця можливість не використовується навіть тоді, коли вирощують рослини з цілющим ароматом і можливо було б саме у теплиці запроваджувати широко відомий спосіб лікування - ароматерапію. Використовувати для цього не технічно опрацьовану сировину, а реальні, живі, ароматоносні, духняні рослини і не в умовах пропахшего ліками лікувального закладу, а у споруді затишку, світла і тепла -у теплиці. Найбільш близькою за технічною суттю і для створення кращих умов, придатних для створення процесу вегетації цілющих рослин і практичного застосування їх для оздоровлення людей, є поворотна реабілітаційно-оздоровча аромотерапевти 5 35428 чна теплиця, яка має світлопрозорий корпус з покрівлею, пропускаючою ультрафіолетне проміння, який створено із двох зв'язаних між собою механізмом ручного переміщення частин і має знизу по периметру знімні переставні ящики і підвішені горщики з родючим ґрунтом і висадженими у них ароматоносними рослинами, між якими установлені знімні і переносні шезлонги, кожний із яких має механізм фізичного навантаження і зміни пози пацієнта, при цьому корпус має засіб водопостачання і душеву установку [заявка У №200507276, вх. №80020 від 21.07.2005]. Недолік цієї теплиці у тому, що наряду з наявністю в ній ряда позитивних якостей з точки зору забезпечення реабілітаційного відпочинку, профілактики і лікування обслуговуючо го персоналу та інших відвідувачів теплиці, вона має обмежені можливості активно утилізувати сонячне проміння для того, щоб повисіти ефект лікування і реалізувати її у більш протяжний період використання теплиці у весняний і осінній період, та і засоби лікування у ній обмежені, а робочі об'єми звужені бо реалізується для цього тільки саме корпус теплиці, а він у власних теплицях завжди обмежений. До того ж у прототипі нема автомату для орієнтування теплиці по сонцю. В основу корисної моделі поставлена задача з урахуванням всіх позитивних якостей прототипу поворотної реабілітаційно-оздоровчої ароматотерапевтичної теплиці, а особливо її недоліків, створити на базі прототипу нову теплицю, але у вигляді комплекса, у якому можуть бути реалізовані більш широкі можливості у забезпеченні потреб дачників - володарів теплиці і їх сусідів у підтримці лікувальних і оздоровчих засобів при перебуванні необхідних лікувальних процедур без звернення до лікувальних закладів міста. При цьому використати всі ті оздоровчі якості, які дає саме дача і особливо теплиця, розташована у її межах. Для цього передбачено використання майданчика з газоном і колодязем для розміщення і закріплення корпуса теплиці, обсадженого ароматерапевтичними рослинами, а саме декоративним пахучим чагарником для захисту під пересувним покривалом від непогоди її корпуса і створення естетики його оточення і комфорту людського персонала. А щоб забезпечити освітлення теплиці у вечерні часи і щоб розширити застосування інструментальних методів профілактики і лікування, таких як електрофорез, магніто-терапія, електросон, теплові аплікації і інші, які потребують електроенергію, передбачено установку її сонячної батареї. Поставлена задача вирішена тим, що у даному реабілітаційно-оздоровчому тепличному комплексі, згідно передбачуваній корисній моделі, корпус розділено перетинкою на дві частини: південну - під плівкою, пропускаючою ультрафіолетне проміння, і північну - під плівкою, пропускаючою ультрачервоне проміння, і установлено під оснащеним пересувним покривалом ажурним каркасом на обрамленому декоративним Чагарником газоні, між установленими з можливістю повернення до сонця секціями антен сонячної батареї, і закріплений з можливістю обертів на вихідному верхньому кільці водопостачального колодязя, а механізм 6 орієнтування по сонцю виконано у вигляді змонтованого на цьому кільці барабана з корбою ^ підвішеним до нього відром, опорна вісь якого вміщена у бокові стійки корпуса і спирається на верхнє кільце колодязя двома опорними котками, ведучий із яких має засіб фіксації вісі барабана у вигляді шпоночного з'єднання з можливістю переключення ручного приводу барабана на автоматичний шляхом застосування приєднаного до прикріпленого на стійці корпуса годинникового механізма, при цьому засіб забезпечення комфорту і лікування, крім зазначених шезлонгів, включає засіб подачи і підігріва води у вигляді закріпленої на бокових стійках каркаса трубчатої водоналивної пофарбованої в чорне христовини, зв'язаної водопровідами з душевими установками обох частин корпуса, різноманітні столи і стула, а також техніку освітлення теплиці, радіомовлення, телеприймання, підігріву родючого ґрунту і інши х приладів з забезпеченням електропостачання їх від сонячної батареї. Технічний і споживче-практичний результат, досягнутий завдяки застосуванню всієї сукупності відрізняючих ознак пропонованого комплексу, полягає у тому, що вдалось створити більш ефективну і прибавливу теплицю щоб використовувати її у дачних умовах для вирощування різноманітних рослин і застосування їх для оздоровлення дачників і їх сусідів ароматерапевтичними і іншими методами, а також для пасивного і активного відпочинку і для профілактики і лікування деяких хвороб не тільки методами ароматерапії, а і інструментальними засобами, сонячним опромінюванням, масажем, рухомою регульованою активністю з можливістю прийняття душа і са унних процедур ближче до природи в умовах естетичного і фізичного комфорту. Суть пропонованого поясняється кресленням, де на Фіг.1 зображено комплекс у аксонометрії; на Фіг.2 - те ж саме, вигляд зверху з покриттям передньої і задньої частин каркаса з виризами; на Фіг.3 - каркас теплиці у аксонометрії; на Фіг.4 - засіб постачання води і забезпечення повороту корпуса теплиці у аксонометрії; на Фіг.5 - зображено механізм постачання води і повороту корпуса теплиці, барабан якого з розривом, вигляд спереду, схематично; на Фіг.6 - шезлонг-тренажер, вигляд збоку; на Фіг.7 - те ж саме, вигляд зверху; на Фіг.8 те ж саме у положенні пацієнта сидячи. Конкретно дачний реабілітаційно-оздоровчий тепличний комплекс створено на газонному покритті і обсаджено по периметру занятого ним майданчика 1, декоративним рослинним, ароматоносним чагарником 2 у П-подібній формі, у вигляді розміщеного на ньому каркаса З, усередині якого встановлено корпус 4 міні-теплиці, поставлений на вихідне кільце 5 колодязя, обладнаного механізмом 6 постачання води і забезпечення повороту корпуса теплиці. Комплект комплекса має оснащення у вигляді шезлонгів-тренажерів 7, шахматних і інши х столиків і різноманітних стільців (не позначено). Каркас 1 виконано у формі встановленого і закріпленого на ґрунті паралепіпеда із скріплених між собою трубчати х вертикальних продовжних і 7 35428 поперечних елементів 7 і секцій антен 8 сонячної батареї 9 з можливістю перекриття його частково або вцілому пересувним покриттям 10 із водовідштовхуючо го матеріалу. Міні-теплиця виконана у формі циліндра, корпус 11 якої виконано із зварених між собою труб і встановлено з можливістю рухомого закріплення на вихідному кільці 5 колодязя з можливістю обертів його навколо вертикальної вісі. Корпус 11 поділено перетинкою 12 на дві частини, одна із яких - південна 13 виконана із плівки, пропускаючої ультрафіолетне проміння у вигляді двох розсувних штор і її стелі складає солярій, а північна 14 виконана із плівки, пропускаючої ультрачервоне проміння з аналогічними стінами, створуючими сауну. Двері 15 обох частин виконані у вигляді лаза - між сусідніми шторами, які дещо перекривають одна одну і створуючих повітряний клапан. Над дверми виконані вентилюючі фрамуги /квартирки/ 16. По періметру дна знизу південної ІЗ частини корпуса II встановлено ящики 17 з родючим ґрунтом і висадженими в них рослинами, а зверху на прогонах 18 і 19 підвішені різноманітні рослини в знімних і змінних горщиках 20. У кожній частині корпуса виконані на трубі прогона 18 душеві насадки 21. Прогони виконані у вигляді окрашених в чорне водоналивних труб і в місці перехрестя мають налівний отвір (не позначено). Перетинка 12 між частинами корпуса виконана у вигляді суцільної штори із теплозберігаючої плівки, підвішеної усередині рами, прикріпленої до корпуса (Фіг.1, 2, 3). Ме ханізм 6 постачання води і забезпечення повороту корпуса теплиці змонтовано на вихідному кільці 5 колодязя, яке зверху оснащено кільцевим рельсом 22, на який спирається вся маса корпуса 11 через його стійки 23, зверху з'єднані прогоном 19, а знизу з'єднані і фіксовані опорно-направляючим колом 24, яке охоплює кільце 5 знизу, подібні кола виконані і зверху кільця 5. Від стійок 23 на рельс 22 навантаження корпуса передається через два котки 25, які насаджені на вісь 26 корби 27 по боках від барабана 28, на якому, як звичайно, намотано прикріплений до нього трос (шнур) 29 з відром 30. На одному торці вісі 26 корби 27 є рукоятка ЗІ, а на протилежному торці - приєднано годинниковий механізм 32, для якого гирою слугує наповнене водою відро 30 (Фіг.4). Один коток 25 насаджено на вісі 26 вільно, а протилежний - ведучий коток взаємодіє з віссю за допомогою двох шпонок: включаючої коток - 33 і включаючої годинниковий механізм - 34. Для шпонки 33 усередині котка 25 виконано крім круглого отвору паз 35, а для шпонки 34 - відповідні отвір і паз. Кожний шезлонг-тренажер 7 комплекта оснащення корпуса II теплиці має опорний каркас 36, на якому шарнірне з можливістю переміщення і фіксації установлено ложе із грудної 37 і ножної 38 рамок з сітчатим масажним покриттям. Шарнір 39 шезлонга-тренажера має П-подібний, установлений на поперековому котку 40, поручень 41, який регулюється по висоті і до якого шарнірне прикріплена штанга 42, а на ній закріплені, з можливістю переміщення і фіксації відповідно до росту пацієнта, ножні педалі 43, що забезпечує виконання вправ типа греблі і педалювання у положенні 8 лежачи і сідячи при різноманітних нахилах ножної і грудної частини ложа. Решта оснащення каркаса 1 у вигляді різноманітних дачного типу столиків і стільців, які виконані як і шезлонги з можливістю перестановки у межах теплиці і каркаса згідно з побажанням пацієнтів, на кресленні не показані і не позначені. Каркас 1 має пересувне покриття, яке виконане із легкої водовідштовхуючої тканини, або захисної сітки і звернуто у р улон, розміщений зверху його задньої (північної) частини і переміщається по прогонах 18 і 19 завдяки шнурам 44, перекинутим через каркас. Воно створює часткову або цілосну покрівлю каркаса. Стінами каркаса слугують установлені і шарнірне закріплені на задніх елементах каркаса секції сонячної батареї 9 з можливістю розведення і нахилу проти сонця основної секції 45 і бокових 46. Електрична схема батареї зображена на Фіг.9. Батарея має 3 секції електричне зв'язаних між собою фотогальваличних елементів з акумулятором, прилаштованих для потреб дачного реабілітаційно-оздоровчого тепличного комплексу. Секції батареї створені з можливістю послідовного (виморочного) або сумісного підключення з метою зміни сили вихідного струму при незмінності його напруги. Це реалізується ключами підключення зазначених секцій з можливістю ручного відведення і нахилу їх площиною до променів сонця. Користуються комплексом для вирощування продовольчих, естетичних і лікувальних рослин у ящиках і горщиках усередині корпуса теплиці, а також пасивного і активного відпочинку і на газоні в процесі реабілітації після робітничих навантажень для зміцнення здоров'я, профілактики і лікування методом дихальної і фізично-лікувальної гімнастики з застосуванням масажу, душа, соліксу і саунних процедур. Оснащення комплекса застосовується і використовується при реалізації означених напрямків реабілітації і лікування звичайним загально прийнятим порядком. Новим є те, що комплекс дає можливість розміщати шезлонги і інше обладнання на газоні просто неба, або під покриттям, яке можливо застосовувати у повній мірі чи частково, вибираючи чи попускаючи вручну шн ури 44,і реалізувати такі процедури, як солікс, сауну, масаж, лікувальне дихання і фізичні вправи методом ароматерапії і інші медичні засоби профілактики, лікування і оздоровчої реабілітації. Важливо те, що всі ці процедури можливо запровадити усередині корпуса 11 теплиці в умовах мікроклімату рядом з кільцем 5 колодязя. При цьому теплицю комплекса можливо використовувати не тільки для вирощування рослин, а і для ароматерапії і інших медичних процедур, перетворуючи її у солярій чи сауну шлахом повернення корпуса на 180° - тією чи іншою частиною його до сонця (у напрямок на південь – S), що значно підвищує ефективність всіх зазначених процедур. Це досягається вручну " при вводі корбою 27 шпонки 33 у прорізь ведучого котка 25, або автоматично - з застосуванням механізма 32 і його імпровізійної гирі - наповненого водою відра 30 при послідовному вводі шпонки 34 у цей механізм (Фіг.4, 5). Якщо треба брати воду із 9 35428 колодязя, то обидві шпонки витягають із прорізі ведучого котка 25 механізма 32 і барабан 28 при цьому, закріпленій на вісі 26, відключається від котка 25 і слугує підняттю води для забезпечення теплиці. Кількістю води у відрі можливо регулювати швидкість його руху, тобто швидкість обертання корпуса теплиці навколо вертикальної вісі для забезпечення відповідного руху в процесі орієнтування теплиці по сонцю. Технічною і споживчою перевагою пропонованого комплексу над прототипом є те, що створені можливості розширити і поглибити реабілітаційні і профілактично-лікувальні засоби притаманні засо 10 бам прототипу, збільшити кількість і якість відповідних методів оздоровчого впливу як на володарів теплиці, так і на сусідів, як у закритому тепличному середовищі, так і навколо його-під покрівлею на газоні у затишку декоративного оточення, а також просто неба. Сподіваємось, що такі і подібні комплекси будуть у пригоді всіх ти х міських мешканців, які мають дачі і на даний час в літню пору, а також весною і восени, їх експлуатують з повною ефективністю і комфортом навіть у тих місцевостях, де відсутнє постачання води і електроенергії. 11 Комп’ютерна в ерстка О. Рябко 35428 Підписне 12 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCountry rehabilitating and revitalizing greenhouse complex
Автори англійськоюKanishevskyi Stanislav Mykhailovych, Herman Mykhailo Volodymyrovych, Murza Vitalii Petrovych, Petrushevskyi Ivan Ivanovych, Parkhomenko Ihor Petrovych, Rozorinov Heorhii Mykhailovych
Назва патенту російськоюДачный реабилитационно-оздоровительный тепличный комплекс
Автори російськоюКанишевский Станислав Михайлович, Герман Михайло Владимирович, Мурза Виталий Петрович, Петрушевский Иван Иванович, Пархоменко Игорь Петрович, Розоринов Георгий Михайлович
МПК / Мітки
МПК: A01G 9/14, A63B 5/00, A61H 1/00
Мітки: реабілітаційно-оздоровчий, дачний, комплекс, тепличний
