Пристрій для контролю параметрів стрілових кранів

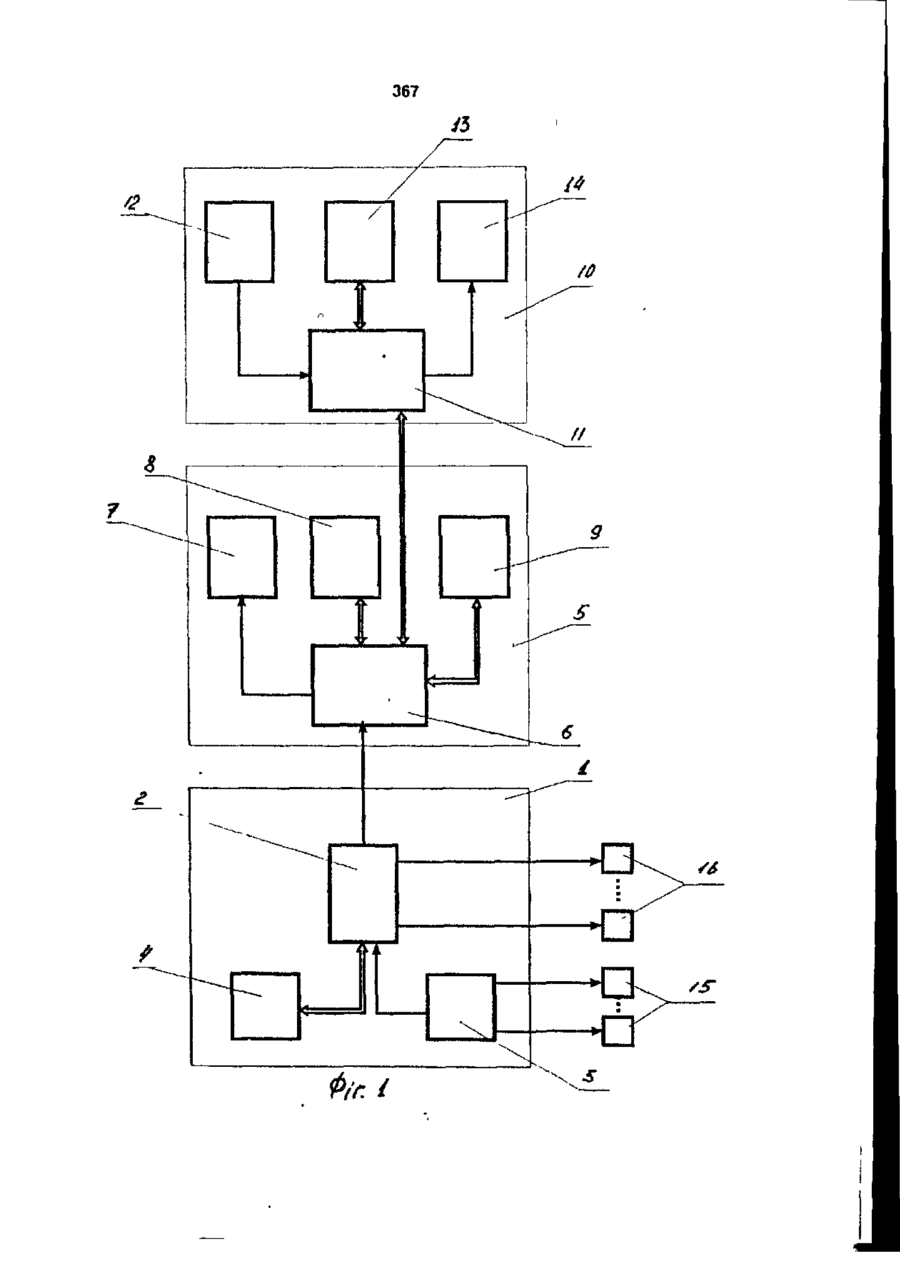

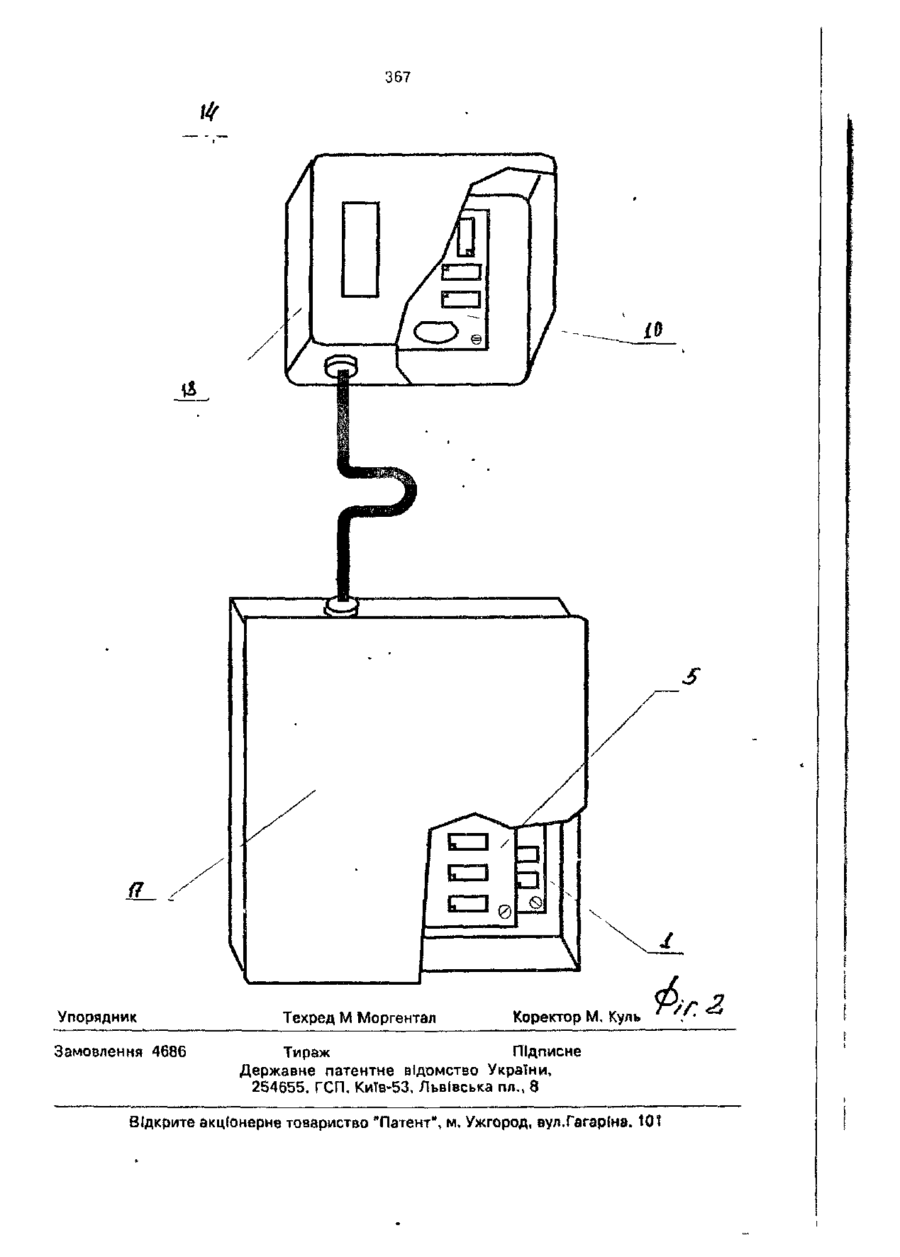

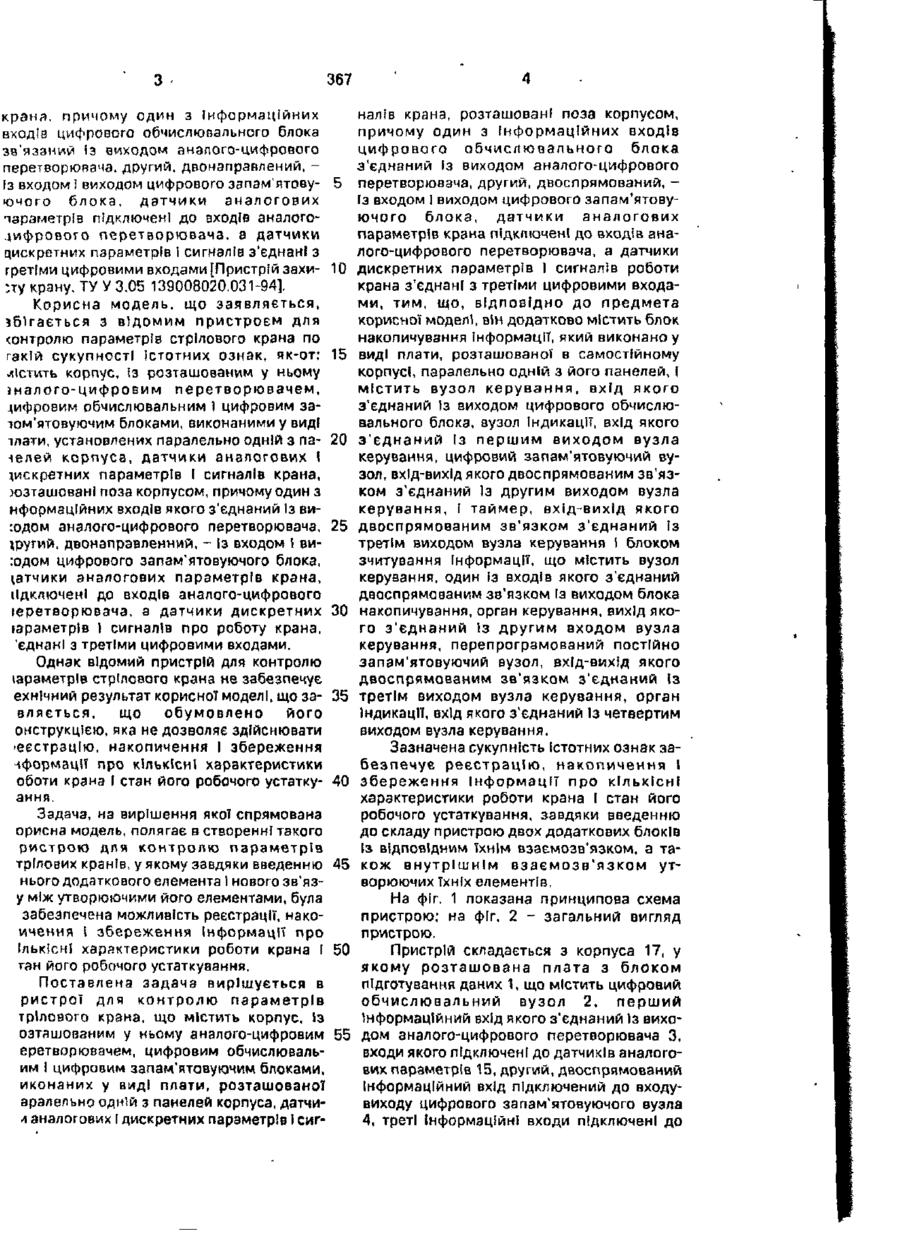

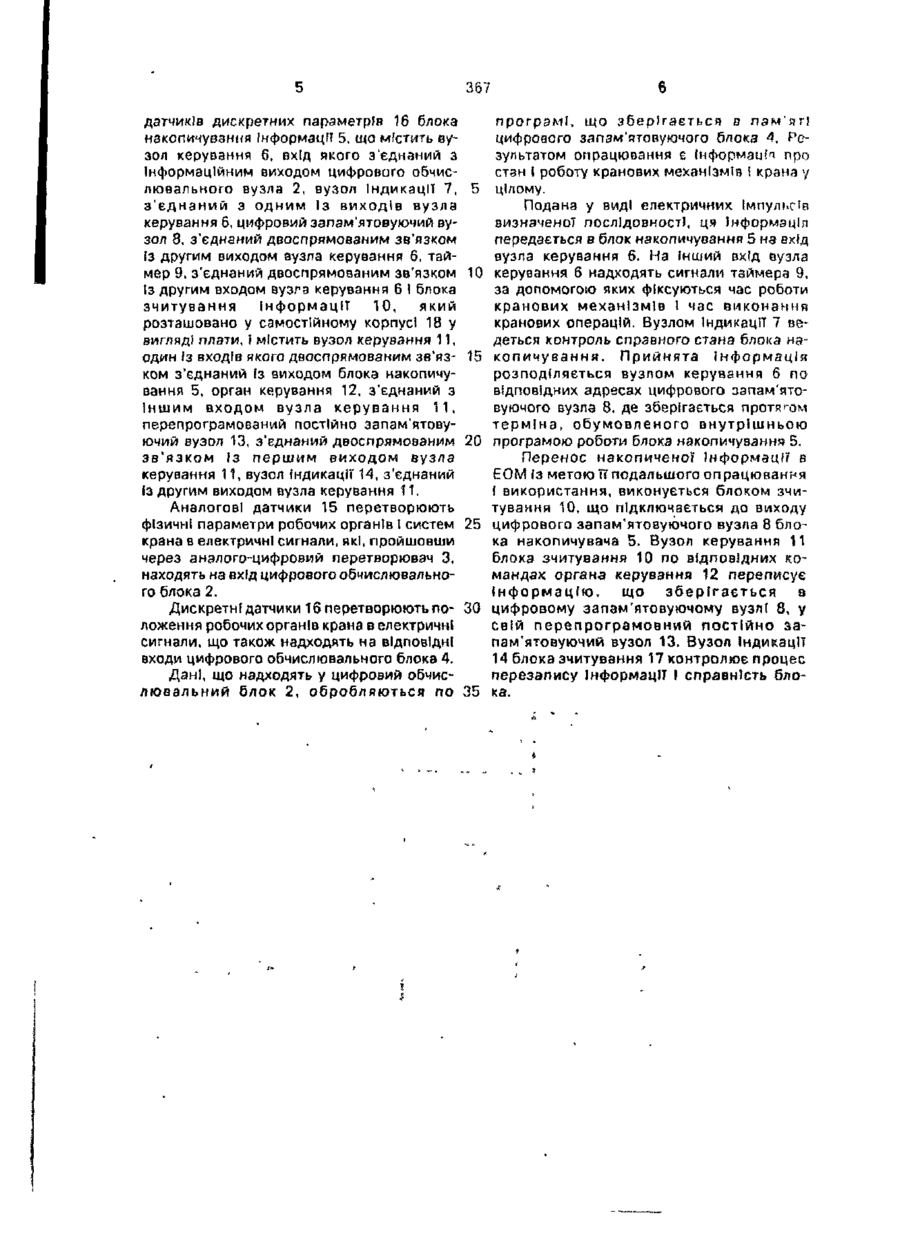

Пристрій для контролю параметрів стрілових кранів, що містить корпус Із розташованими в ньому аналого-цифровим перетворювачем, цифровим обчислювальним І цифровим запам'ятовуючим блоками, виконаними у вигляді плати, встановленої паралельно одній зі сторін корпуса, датчики аналогових і дискретних параметрів І сигналів крана, розташовані поза корпусом, причому один з Інформаційних входів цифрового обчислювального блока з'єднаний (з виходом аналого-цифрового перетворювача, другий, двоспрямований, (з входом І виходом цифрового запам'ятовуючого блока, датчики аналогових параметрів крана підключені до входів ана лого-цифрового перетворювача, а датчики дискретних параметрів І сигналів роботи крана з'єднані з третіми цифровими входами, який в і д р і з н я є т ь с я тим, що він додатково містить блок накопичення Інформації, розташований у самостійному корпусі, виконаний у вигляді плати, яка установлена паралельно одній зі сторін корпуса, причому блок накопичення Інформації включає вузол керування, один Із входів якого з'єднаний з інформаційним виходом цифрового обчислювального блока, таймера, вхід-вихід якого з'єднаний двоспрямованим зв'язком із другим входом вузла керування, цифрового запам'ятовуючого вузла, ВХІД-ВИХІД якого підключений до одного з виходів вузла керування, вузол Індикації, підключений до другого виходу вузла керування, І блок зчитування Інформації, що надходить з вузла керування, один Із входів якого двоспрямованим зв'язком з'єднаний Із виходом блока накопичувача, органа керування, вихід якого з'єднаний Із другим входом вузла керування, перепрограмованого постійного запам'ятовуючого вузла, ВХІД-ВИХІД якого з'єднаний двоспрямованим зв'язком з одним (з виходів вузла керування, вузла Індикації, вхід якого з'єднаний Із другим виходом вузла керування. Корисна модель відноситься до області приладобудування, ї призначена для контролю параметрів стрілових кранів. З (снуючого рівня техніки, найбільш близьким до заявленої корисної моделі є пристрій для контролю параметрів стрілових кранів, що містить корпус, Із розташованим у ньому аналого-цифровим перетворювачем, цифровий обчислювальний І цифровий запам'ятовувальний блоки, виконані у вид) плати, установленої паралельно одній з панелей корпуса, І розташовані поза корпусом датчики аналогових І дискретних параметрів І сигналів 367 крана, причому один з Інформаційних входіе цифрового обчислювального блока зв'язаний із виходом аналого-цифрового перетворювача, другий, двонаправлений, Із входом І виходом цифрового запам'ятову- 5 ючого блока, датчики аналогових параметрів підключені до входів аналогоцифрового перетворювача, а датчики дискретних параметрів 1 сигналів з'єднані з третіми цифровими входами [Пристрій захи- 10 :ту крану. ТУ У 3.05 139008020.031-94]. Корисна модель, що заявляється, вбігається з відомим пристроєм для сонтролю параметрів стрілового крана по гакій сукупності Істотних ознак, як-от: 15 иістить корпус, Із розташованим у ньому аналого-цифровим перетворювачем, дифровим обчислювальним 1 цифровим за-іом'ятовуючим блоками, виконаними у виді ілзти, установлених паралельно одній з па- 20 іелей корпуса, датчики аналогових І дискретних параметрів І сигналів крана, юзташовані поза корпусом, причому один з нформаційних входів якого з'єднаний Із ви:одом аналого-цифрового перетворювача, 25 другий, двонаправленний, - Із входом І ви:одом цифрового запам'ятовуючого блока, датчики аналогових параметрів крана, іідключені до входів аналого-цифрового іеретворювача, а датчики дискретних ЗО іараметрів \ сигналів про роботу крана, 'єднані з третіми цифровими входами. Однак відомий пристрій для контролю іараметрів стрілового крана не забезпечує ехнічний результат корисної моделі, що за- 35 вляється, що обумовлено його онструкцією, яка не дозволяє здійснювати реєстрацію, накопичення І збереження -^формації про кількісні характеристики оботи крана І стан його робочого устатку- 40 ання. Задача, на вирішення якої спрямована орисна модель, полягає в створенні такого ристрою для контролю параметрів трілових кранів, у якому завдяки введенню 45 нього додаткового елемента І нового зв'язу між утворюючими його елементами, була забезпечена можливість реєстрації, накоичення і збереження Інформації про ІлькІснІ характеристики роботи крана І 50 тзн його робочого устаткування. Поставлена задача вирішується в ристрої для контролю параметрів трілового крана, що містить корпус, із озташованим у ньому аналого-цифровим 55 еретворювачем, цифровим обчислювальим І цифровим запам'ятовуючим блоками, иконаних у виді плати, розташованої аралельно одній з панелей корпуса, датчил аналогових І дискретних параметрів І сиг налів крана, розташовані поза корпусом, причому один з Інформаційних входів цифрового обчислювального блока з'єднаний Із виходом аналого-цифрового перетворювача, другий, двоспрямований, Із входом І виходом цифрового запам'ятовуючого блока, датчики аналогових параметрів крана підключені до входів аналого-цифрового перетворювача, а датчики дискретних параметрів І сигналів роботи крана з'єднані з третіми цифровими входами, тим, що, відповідно до предмета корисної моделі, він додатково містить блок накопичування Інформації, який виконано у виді плати, розташованої в самостійному корпусі, паралельно одній з його панелей,! містить вузол керування, вхід якого з'єднаний Із виходом цифрового обчислювального блока, вузол Індикації, вхід якого з'єднаний Із першим виходом вузла керування, цифровий запам'ятовуючий вузол, вхід-вихід якого двоспрямованим зв'язком з'єднаний Із другим виходом вузла керування, І таймер, вхід-вихід якого двоспрямованим зв'язком з'єднаний Із третім виходом вузла керування І блоком зчитування Інформації, що містить вузол керування, один Із входів якого з'єднаний двоспрямованим зв'язком Із виходом блока накопичування, орган керування, вихід якого з'єднаний Із другим входом вузла керування, перепрограмований постійно запам'ятовуючий вузол, вхід-вихід якого двоспрямованим зв'язком з'єднаний Із третім виходом вузла керування, орган Індикації, вхід якого з'єднаний Із четвертим виходом вузла керування. Зазначена сукупність істотних ознак забезпечує реєстрацію, накопичення і Збереження Інформації про К І Л Ь К І С Н І характеристики роботи крана І стан його робочого устаткування, завдяки введенню до складу пристрою двох додаткових блоків (з відповідним їхнім взаємозв'язком, а також внутрішнім взаємозв'язком утворюючих їхніх елементів. На фіг. 1 показана принципова схема пристрою; на фіг. 2 - загальний вигляд пристрою. Пристрій складається з корпуса 17, у якому розташована плата з блоком підготування даних 1, що містить цифровий обчислювальний вузол 2, перший Інформаційний вхід якого з'єднаний Із виходом аналого-цифрового перетворювача З, входи якого підключені до датчиків аналогових параметрів 15, другий, двоспрямований Інформаційний вхід підключений до входувиходу цифрового запам'ятовуючого вузла 4, треті Інформаційні входи підключені до 367 датчиків дискретних параметрів 16 блока накопичування Інформації 5, що містить вузол керування б, вхід якого з'єднаний з Інформаційним виходом цифрового обчислювального вузла 2, вузол Індикації 7, 5 з'єднаний з одним Із виходів вузла керування 6, цифровий запам'ятовуючий вузол 8, з'єднаний двоспрямованим зв'язком (з другим виходом вузла керування 6, таймер 9, з'єднаний двоспрямованим зв'язком 10 із другим входом вузла керування 6 і блока зчитування Інформації 10, який розташовано у самостійному корпусі 18 у вигляді плати, І містить вузол керування 11, один із входів якого двоспрямованим зв'яз- 15 ком з'єднаний (з виходом блока накопичування 5, орган керування 12, з'єднаний з Іншим входом вузла керування 11, перепрограмований постійно запам'ятовуючий вузол 13, з'єднаний двоспрямоеаним 20 зв'язком Із першим виходом вузла керування 11, вузол Індикації 14, з'єднаний (з другим виходом вузла керування 11. Аналогові датчики 15 перетворюють фізичні параметри робочих органів І систем 25 крана в електричні сигнали, які, пройшовши через аналого-цифровий перетворювач 3. находять на вхід цифрового обчислювального блока 2. Дискретні датчики 16 перетворюють по- ЗО ложення робочих органів крана в електричні сигнали, що також надходять на відповідні входи цифрового обчислювального блока 4, Дані, що надходять у цифровий обчислювальний блок 2, обробляються по 35 програмі, що зберігається в пам'яті цифрового запам'ятовуючого блока А, Результатом опрацювання є (нформаиИ про стан і роботу кранових механізмів і крана у цілому. Подана у виді електричних Імпульсів визначеної ПОСЛІДОВНОСТІ, ця Інформація передається в блок накопичування 5 нз вхід вузла керування 6. На Інший вхід вузла керування 6 надходять сигнали тзймера 9, за допомогою яких фіксуються час роботи кранових механізмів І час виконання кранових операцій. Вузлом Індикації 7 ведеться контроль справного стана блока накопичування. Прийнята Інформація розподіляється вузлом керування 6 по відповідних адресах цифрового запам'ятовуючого вузла 8, де зберігається протягом терміна, обумовленого внутрішньою програмою роботи блока накопичування 5. Перенос накопиченої Інформації в ЕОМ із метою її подальшого опрацювання ( використання, виконується блоком зчитування 10, що підключається до виходу цифрового запам'ятовуючого вузла 8 блока накопичувача 5. Вузол керування 11 блока зчитування 10 по відповідних командах органа керування 12 переписує інформацію, що зберігається в цифровому запам'ятовуючому вузлі 8, у св!й перепрограмовний постійно запам'ятовуючий вузол 13. Вузол Індикації 14 блока зчитування 17 контролює процес перезапису Інформації І справність блока. 367 367 \lf Упорядник Замовлення 4686 Техред M Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл,, 8 Відкрите акціонерне товариство "Патент", м, Ужгород, вул.Гагаріна. 101
