Установка для наведення засувки на устя фонтануючої свердловини

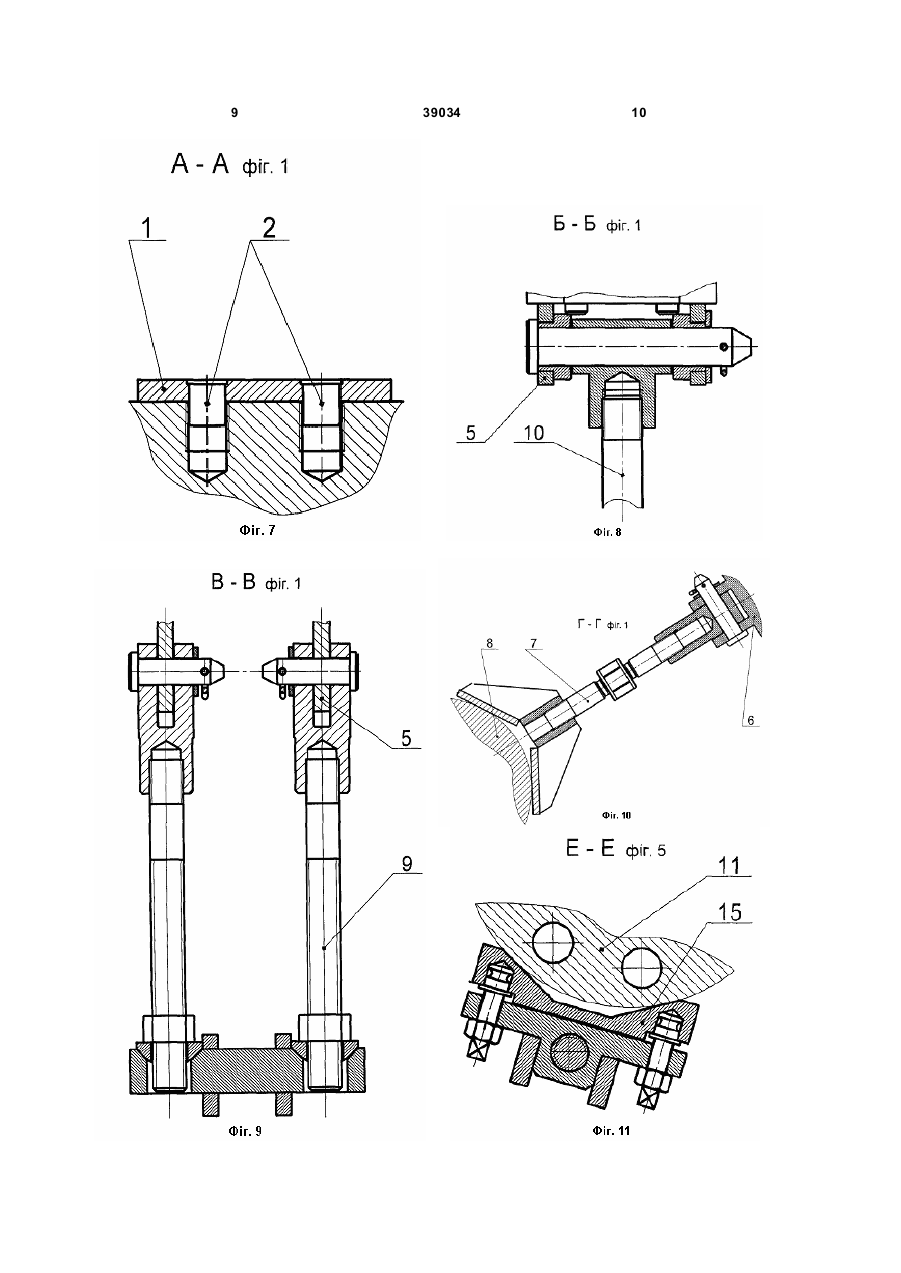

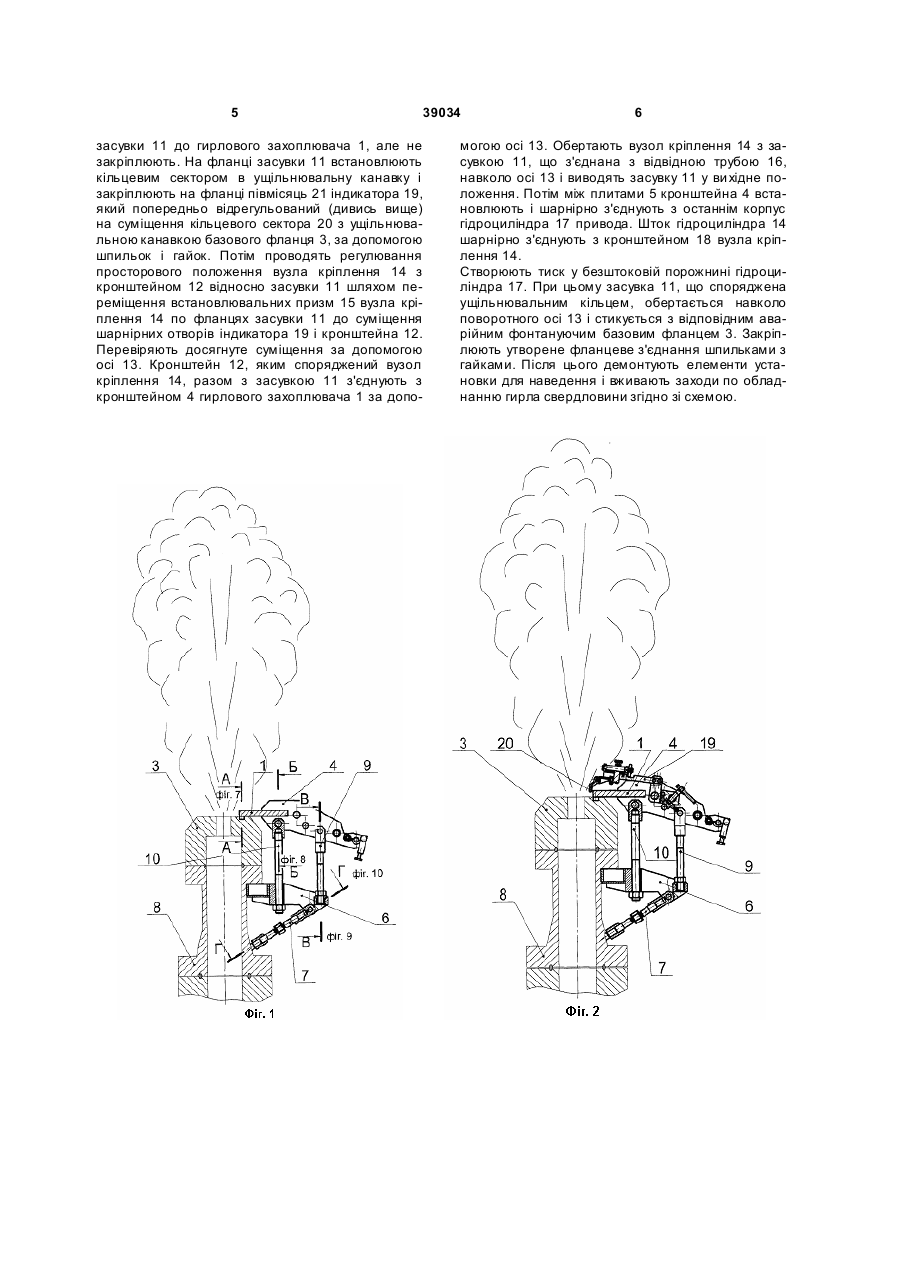

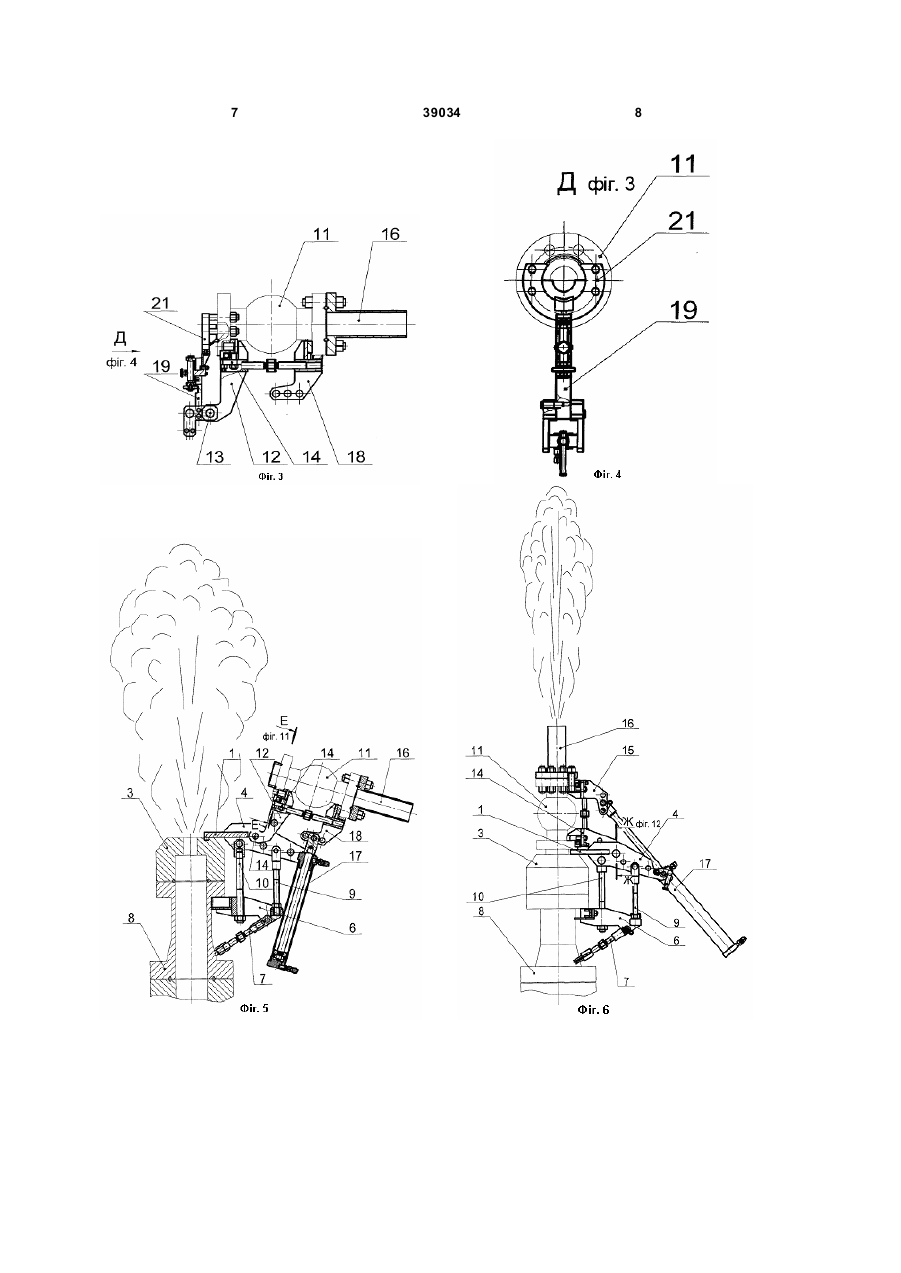

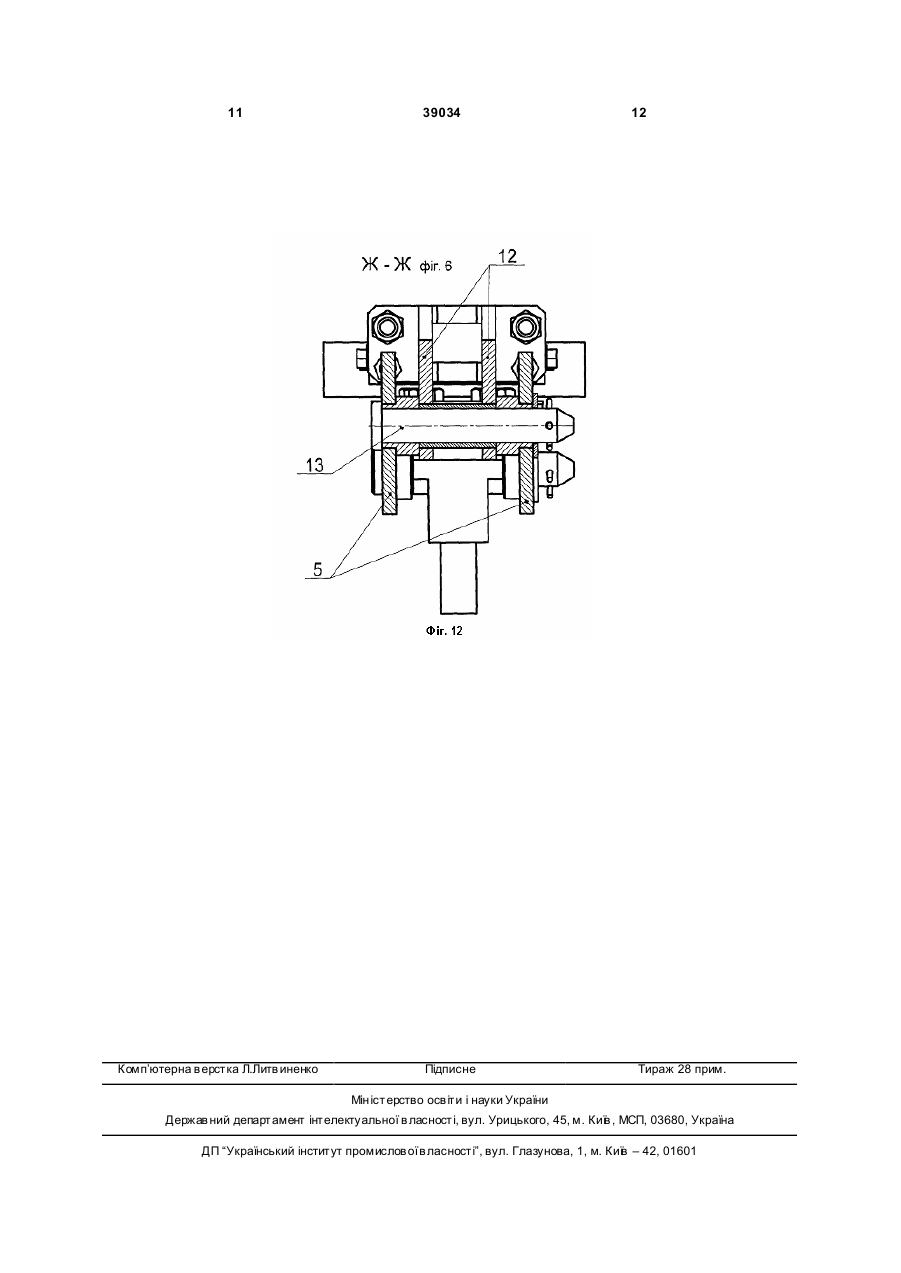

Установка для наведення засувки на устя фонтануючої свердловини, що містить привід переміщення засувки у вертикальне положення, устєвий захоплювач, вузол кріплення засувки до 3 39034 рійного базового фланця гирла свердловини, який встановлений на осі шарнірного з'єднання гирлового захоплювача з приводом переміщення засувки у вертикальне положення і виконаний у вигляді коромисла з кільцевим сектором. За рахунок спорядження установки індикатором взаємного просторового положення осі шарнірного з'єднання гирлового захоплювача з приводом переміщення засувки у вертикальне положення відносно аварійного базового фланця гирла свердловини забезпечується точне позиціювання фланця засувки, що наводять, відносно базового фланця гирла свердловини, з наступним суміщенням ущільнювального кільця фланця засувки, що наводять, з ущільнювальною канавкою базового фланця, що забезпечує надійність спрацьовування установки. На Фіг.1 зображені гирловий і упорний захоплювачі установки, що пропонується, змонтована на ФА (фонтанній арматурі) свердловини. На Фіг.2 - те ж саме із встановленим на осі індикатором з кільцевим сектором. На Фіг.3, 4 зображена засувка, яку наводять, закріплена на вузлі кріплення установки, після регулювання її просторового положення відносно вузла кріплення установки за допомогою індикатора з півмісяцем в двох проекціях. На Фіг.5 зображена установка, що пропонується, загальний вигляд, змонтована на ФА (фонтанній арматурі) свердловини у вихідному положенні. На Фіг.6 - те ж саме у кінцевому положенні. На.Фіг.7 представлений розріз А-А по Фіг.1. На Фіг.8 представлений розріз Б-Б по Фіг.1. На Фіг.9 представлений розріз В-В по Фіг.1. На Фіг.10 представлений розріз Г-Г по Фіг.1. На Фіг.11 представлений розріз Е-Е по Фіг.5. На Фіг.12 представлений розріз Ж-Ж по Фіг.6. Установка для наведення засувки на гирло фонтануючої свердловини (далі за текстом - установка) містить гирловий захоплювач 1, який виконаний у вигляді плити з пальцями 2 (див. Фіг.7). Пальці 2 вставлені у шпилькові отвори аварійного фонтануючого базового фланця З перевідника до трубної головки ФА, який суміщений з корпусом (безфланцева база). Плита гирлового захоплювача 1 споряджена кронштейном 4, який виконаний з двох жорстко з'єднаних між собою плит 5 з утворенням зазору між ними (див. Фіг.12). Установка споряджена упорним захоплювачем 6, який містить гвинтовий упор 7. Упорний захоплювач 6 підтиснутий під верхній фланець трубної головки 8. Гирловий захоплювач 1 з'єднаний з упорним захоплювачем 6 за допомогою гвинтових затискачів 9 і 10. При цьому утворюється жорстке з'єднання типу струбцини, яка для жорсткості додатково підтиснута увер х гвинтовим упором 7, який спирається на нижній фланець корпусу тр убної головки 8 ФА. Установка містить привід переміщення засувки 11, яку наводять, у вертикальне положення. Привід містить кронштейн 12, який шарнірно з'єднаний з кронштейном 4 гирлового захоплювача 1 за допомогою осі 13. Кронштейн 12 споряджений вузлом кріплення 14 засувки 11 до гирлового захоплювача 1. Вузол кріплення 14 містить встановлювальні призми 15, на яких установлена фланцями і закрі 4 плена засувка 11, що наводять, з відвідною трубою 16. Засувка 11 закріплена з можливістю регулювання її просторового положення відносно кронштейна 12 по відстані і по куту з метою її точного вихідного базування для можливості наступного суміщенням фланця засувки 11 з базовим фланцем 3 при наведенні. Привід також містить гідроциліндр 17, корпус якого шарнірно з'єднаний з кронштейном 4 гирлового захоплювача 1, а шток з вузлом кріплення 14 за допомогою кронштейна 18. На осі 13 шарнірного з'єднання кронштейна 4 з кронштейном 12 додатково встановлений індикатор 19 з можливістю повертання навколо осі 13. Індикатор 19 виконаний у вигляді складеного коромисла 19 і містить кільцевий змінний сектор 20, який відповідає ущільнювальному кільцю і суміщається з ущільнювальною канавкою аварійного базового фланця 3. Замість кільцевого сектора 20 на індикаторі 19 може бути встановлений півмісяць 21, що містить кільцевий сектор, який відповідає ущільнювальному кільцю і суміщається з ущільнювальною канавкою фланця засувки 11, яку наводять. Кільцевий сектор 20 закріплений на коромислі 17 з можливістю регулювання відстані від сектора 20 до осі 13 з метою влучання сектора 20 в ущільнювальну канавку базового фланця 3. Півмісяць 21 крім кільцевого сектора містить шпилькові отвори, що відповідають шпильковим фланцевим отворам засувки 11, яку наводять, для можливості точного позиціювання фланця засувки 11 відносно базового фланця 3 гирла свердловини по куту для можливості суміщення шпилькових отворів. Установка працює наступним чином. На верхню часину аварійного фонтануючого фланця 3 перевідника до трубної головки ФА, який суміщений з корпусом (безфланцева база) встановлюють гирловий захоплювач 1, пальці 2 якого вставляють у шпилькові отвори фланця 3. Під верхній фланець трубної головки 8 ФА встановлюють упорний захоплювач 6. Після цього гирловий і упорний захоплювачі 1 і 6 з'єднують за допомогою гвинтових затискачів 9 і 10, якими з'єднують плити 5 кронштейна 4 гирлового захоплювача 1 з упорним захоплювачем 6. При цьому утворюється жорстке з'єднання типу стр убцини. Для додаткової жорсткості кріплення захоплювачів 1 і 6 упорний захоплювач 6 підтискають уверх за допомогою гвинтового упора 7, який упирають в нижній фланець корпусу трубної головки 8 ФА. На осі 13 між плитами 5 кронштейна 4 встановлюють індикатор 19 з кільцевим сектором 20. Повертають індикатор 19 навколо осі 13 і перевіряють суміщення його кільцевого сектора 20 з відповідною ущільнювальною канавкою базового фланця 3. Для забезпечення суміщення кільцевого сектора 20 з ущільнювальною канавкою регулюють відстань від сектора 20 до осі 13 за допомогою гвинтового механізму. Таким чином, шляхом кількаразового регулювання і перевірки вищенаведеним способом домагаються точного влучення кільцевого сектора 20 індикатора 19 в ущільнювальну канавку базового фланця 3. Після цього на засувці 11, що з'єднана з відвідною трубою 16, встановлюють вузол кріплення 14 5 39034 засувки 11 до гирлового захоплювача 1, але не закріплюють. На фланці засувки 11 встановлюють кільцевим сектором в ущільнювальну канавку і закріплюють на фланці півмісяць 21 індикатора 19, який попередньо відрегульований (дивись вище) на суміщення кільцевого сектора 20 з ущільнювальною канавкою базового фланця 3, за допомогою шпильок і гайок. Потім проводять регулювання просторового положення вузла кріплення 14 з кронштейном 12 відносно засувки 11 шляхом переміщення встановлювальних призм 15 вузла кріплення 14 по фланцях засувки 11 до суміщення шарнірних отворів індикатора 19 і кронштейна 12. Перевіряють досягнуте суміщення за допомогою осі 13. Кронштейн 12, яким споряджений вузол кріплення 14, разом з засувкою 11 з'єднують з кронштейном 4 гирлового захоплювача 1 за допо 6 могою осі 13. Обертають вузол кріплення 14 з засувкою 11, що з'єднана з відвідною трубою 16, навколо осі 13 і виводять засувку 11 у ви хідне положення. Потім між плитами 5 кронштейна 4 встановлюють і шарнірно з'єднують з останнім корпус гідроциліндра 17 привода. Шток гідроциліндра 14 шарнірно з'єднують з кронштейном 18 вузла кріплення 14. Створюють тиск у безштоковій порожнині гідроциліндра 17. При цьому засувка 11, що споряджена ущільнювальним кільцем, обертається навколо поворотного осі 13 і стикується з відповідним аварійним фонтануючим базовим фланцем 3. Закріплюють утворене фланцеве з'єднання шпильками з гайками. Після цього демонтують елементи установки для наведення і вживають заходи по обладнанню гирла свердловини згідно зі схемою. 7 39034 8 9 39034 10 11 Комп’ютерна в ерстка Л.Литв иненко 39034 Підписне 12 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
