Установка для наведення засувки на бічний відвід трубної головки фонтанної арматури під струменем, що містить силовий привід повертання засувки в площині, перпендикулярній осі свердловини, та пристрій кріплення установки на трубній головці, яка відрізняється тим, що пристрій кріплення установки на трубній головці містить гирловий захоплювач та вузол кріплення засувки до гирлового захоплювача, гирловий захоплювач виконаний у вигляді плити з пальцями, плита гирлового захоплювача споряджена кронштейном, який виконаний з двох жорстко з'єднаних між собою плит з утворенням зазору між ними, пристрій кріплення установки на трубній головці споряджений упорним захоплювачем, гирловий і упорний захоплювачі споряджені системою з'єднаних з ними гвинтових затискачів, кронштейн гирлового захоплювача шарнірно з'єднаний з приводом повертання засувки в площині, перпендикулярній осі свердловини, установка споряджена стрілою з вантажопідйомним механізмом та хомутом, хомут закріплено на фонтанній арматурі, стріла шарнірно закріплена на хомуті, засувка з'єднана з вантажопідйомним механізмом.

Текст

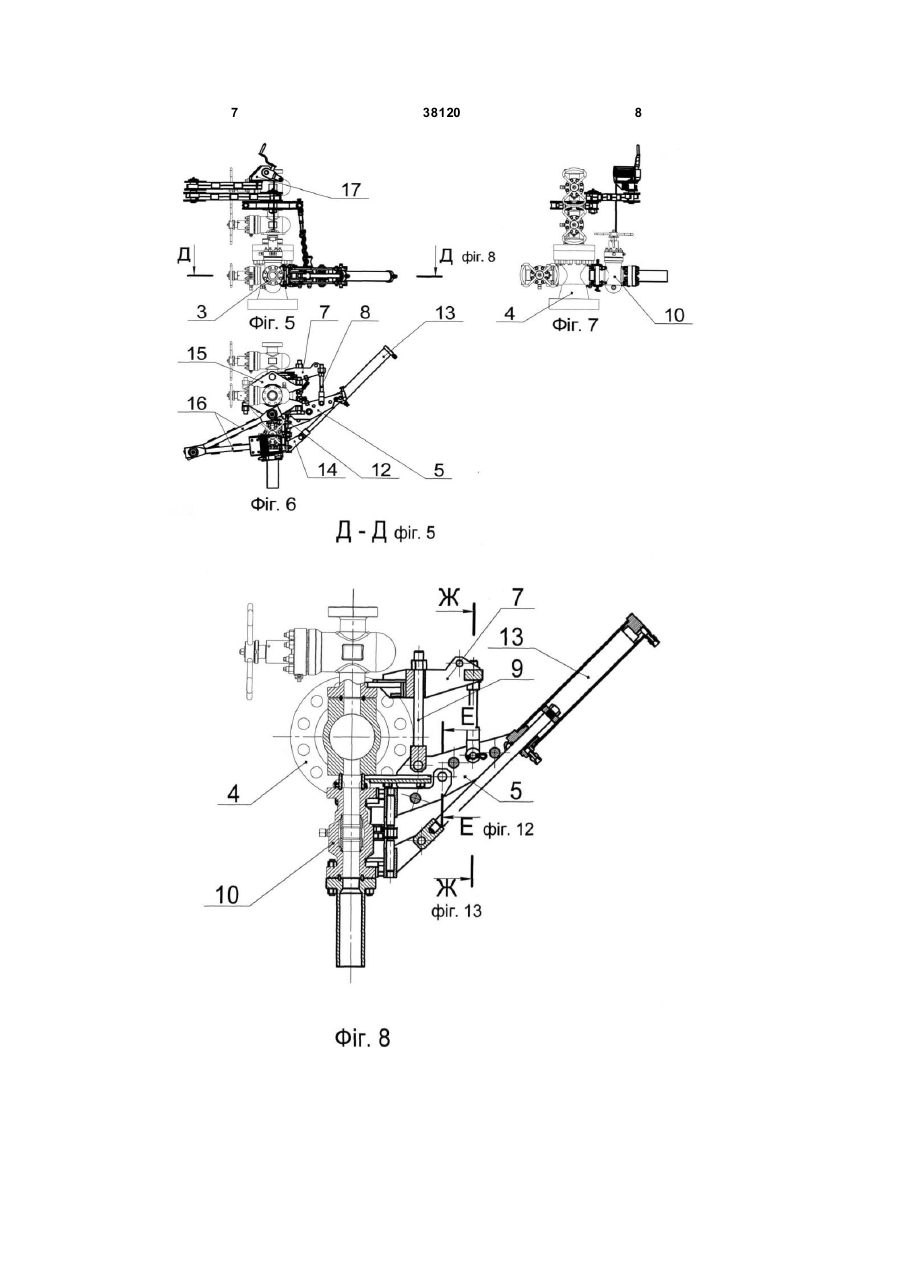

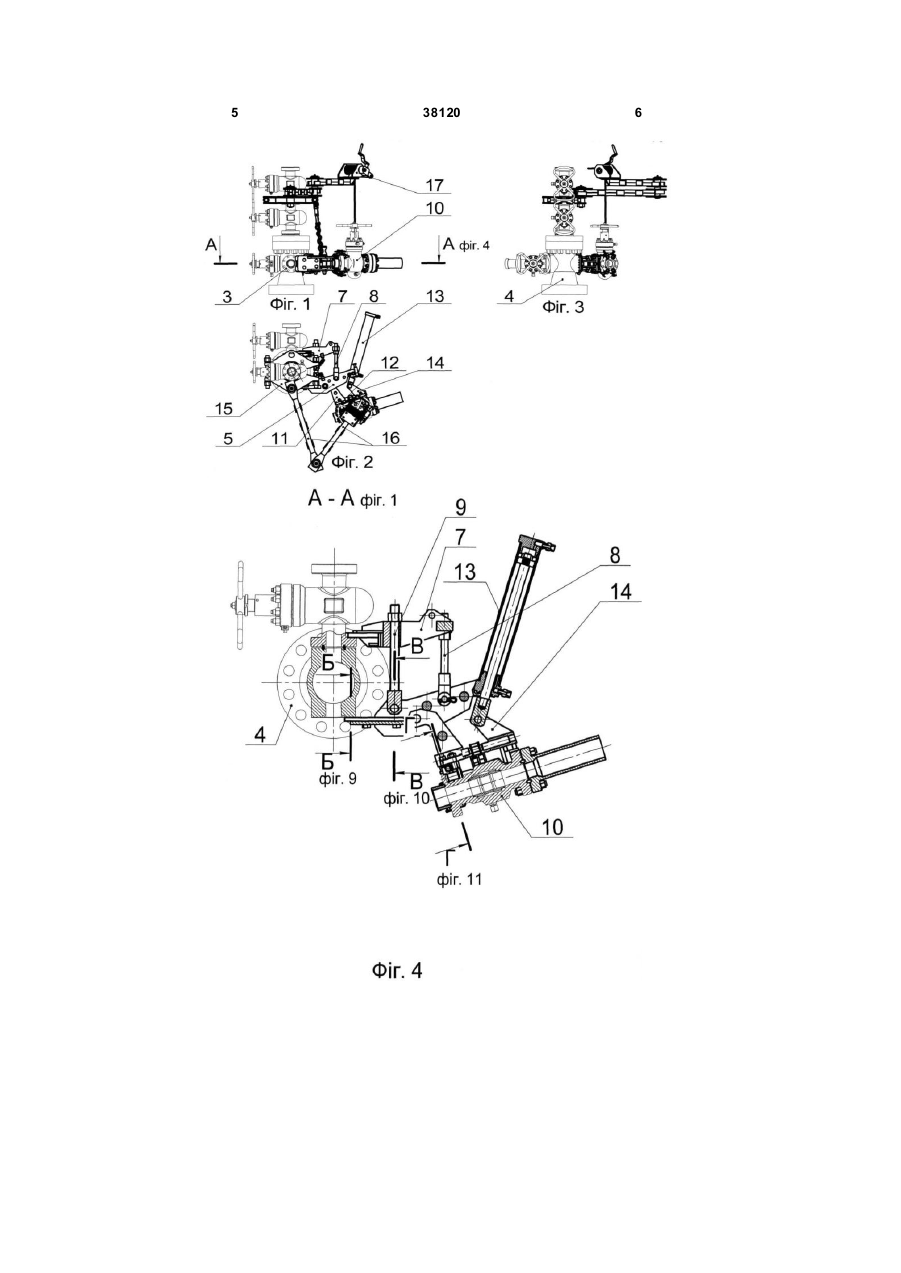

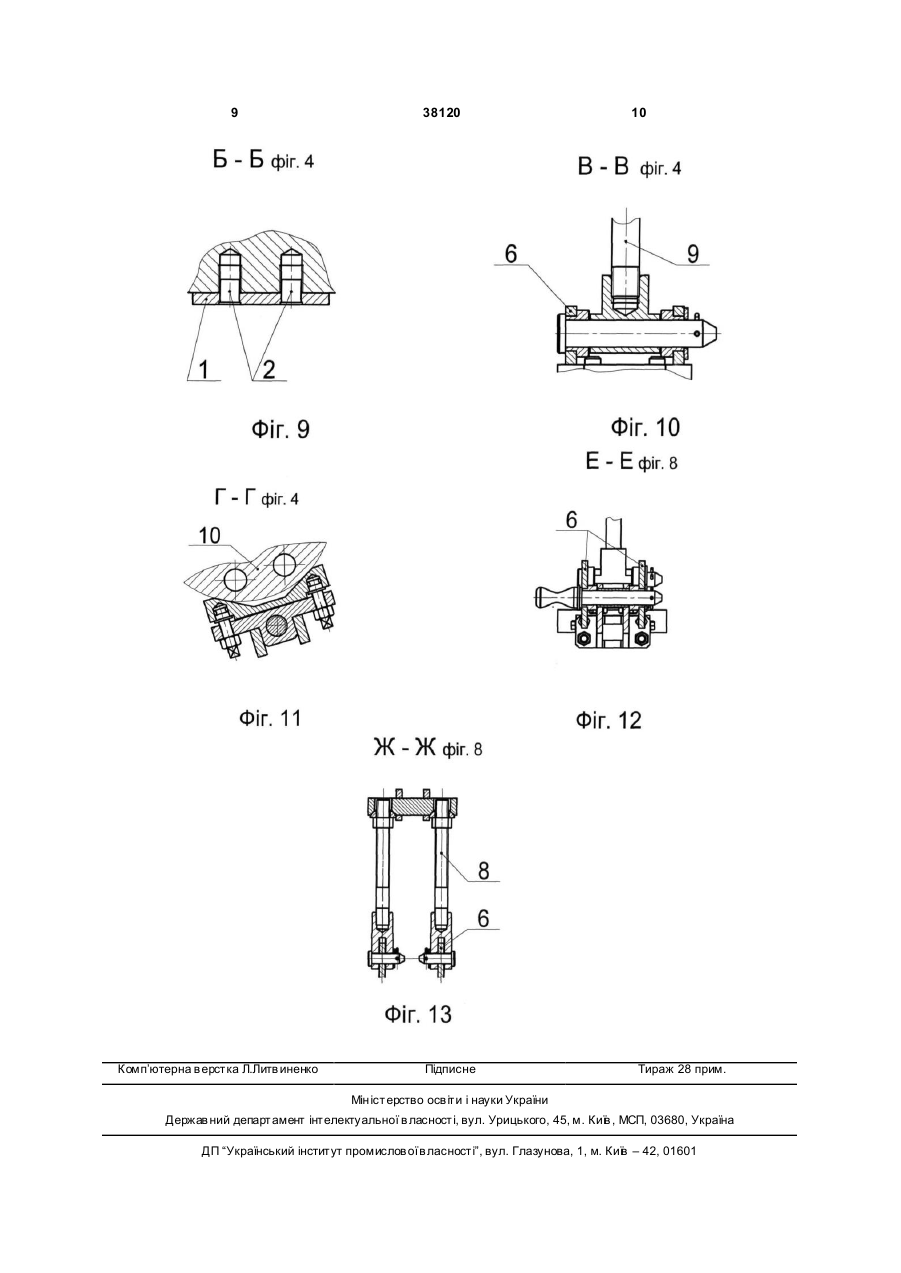

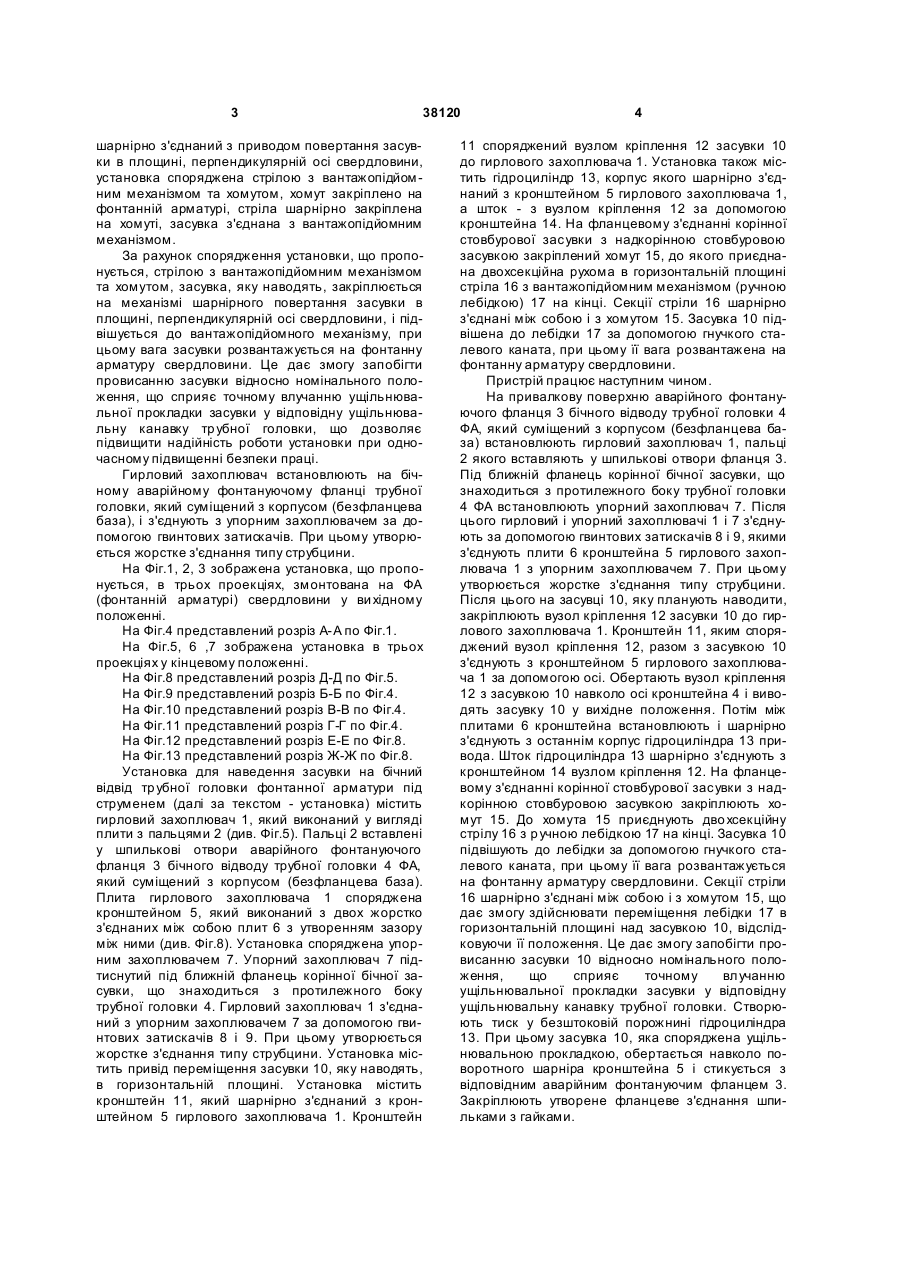

Установка для наведення засувки на бічний відвід тр убної головки фонтанної арматури під струменем, що містить силовий привід повертання засувки в площині, перпендикулярній осі свердловини, та пристрій кріплення установки на трубній 3 38120 шарнірно з'єднаний з приводом повертання засувки в площині, перпендикулярній осі свердловини, установка споряджена стрілою з вантажопідйомним механізмом та хомутом, хомут закріплено на фонтанній арматурі, стріла шарнірно закріплена на хомуті, засувка з'єднана з вантажопідйомним механізмом. За рахунок спорядження установки, що пропонується, стрілою з вантажопідйомним механізмом та хомутом, засувка, яку наводять, закріплюється на механізмі шарнірного повертання засувки в площині, перпендикулярній осі свердловини, і підвішується до вантажопідйомного механізму, при цьому вага засувки розвантажується на фонтанну арматуру свердловини. Це дає змогу запобігти провисанню засувки відносно номінального положення, що сприяє точному влучанню ущільнювальної прокладки засувки у відповідну ущільнювальну канавку тр убної головки, що дозволяє підвищити надійність роботи установки при одночасному підвищенні безпеки праці. Гирловий захоплювач встановлюють на бічному аварійному фонтануючому фланці трубної головки, який суміщений з корпусом (безфланцева база), і з'єднують з упорним захоплювачем за допомогою гвинтових затискачів. При цьому утворюється жорстке з'єднання типу струбцини. На Фіг.1, 2, 3 зображена установка, що пропонується, в трьох проекціях, змонтована на ФА (фонтанній арматурі) свердловини у ви хідному положенні. На Фіг.4 представлений розріз А-А по Фіг.1. На Фіг.5, 6 ,7 зображена установка в трьох проекціях у кінцевому положенні. На Фіг.8 представлений розріз Д-Д по Фіг.5. На Фіг.9 представлений розріз Б-Б по Фіг.4. На Фіг.10 представлений розріз В-В по Фіг.4. На Фіг.11 представлений розріз Г-Г по Фіг.4. На Фіг.12 представлений розріз Ε-Ε по Фіг.8. На Фіг.13 представлений розріз Ж-Ж по Фіг.8. Установка для наведення засувки на бічний відвід тр убної головки фонтанної арматури під струменем (далі за текстом - установка) містить гирловий захоплювач 1, який виконаний у вигляді плити з пальцями 2 (див. Фіг.5). Пальці 2 вставлені у шпилькові отвори аварійного фонтануючого фланця 3 бічного відводу трубної головки 4 ФА, який суміщений з корпусом (безфланцева база). Плита гирлового захоплювача 1 споряджена кронштейном 5, який виконаний з двох жорстко з'єднаних між собою плит 6 з утворенням зазору між ними (див. Фіг.8). Установка споряджена упорним захоплювачем 7. Упорний захоплювач 7 підтиснутий під ближній фланець корінної бічної засувки, що знаходиться з протилежного боку трубної головки 4. Гирловий захоплювач 1 з'єднаний з упорним захоплювачем 7 за допомогою гвинтових затискачів 8 і 9. При цьому утворюється жорстке з'єднання типу струбцини. Установка містить привід переміщення засувки 10, яку наводять, в горизонтальній площині. Установка містить кронштейн 11, який шарнірно з'єднаний з кронштейном 5 гирлового захоплювача 1. Кронштейн 4 11 споряджений вузлом кріплення 12 засувки 10 до гирлового захоплювача 1. Установка також містить гідроциліндр 13, корпус якого шарнірно з'єднаний з кронштейном 5 гирлового захоплювача 1, а шток - з вузлом кріплення 12 за допомогою кронштейна 14. На фланцевому з'єднанні корінної стовбурової засувки з надкорінною стовбуровою засувкою закріплений хомут 15, до якого приєднана двохсекційна рухома в горизонтальній площині стріла 16 з вантажопідйомним механізмом (ручною лебідкою) 17 на кінці. Секції стріли 16 шарнірно з'єднані між собою і з хомутом 15. Засувка 10 підвішена до лебідки 17 за допомогою гнучкого сталевого каната, при цьому її вага розвантажена на фонтанну арматуру свердловини. Пристрій працює наступним чином. На привалкову поверхню аварійного фонтануючого фланця 3 бічного відводу трубної головки 4 ФА, який суміщений з корпусом (безфланцева база) встановлюють гирловий захоплювач 1, пальці 2 якого вставляють у шпилькові отвори фланця 3. Під ближній фланець корінної бічної засувки, що знаходиться з протилежного боку трубної головки 4 ΦА встановлюють упорний захоплювач 7. Після цього гирловий і упорний захоплювачі 1 і 7 з'єднують за допомогою гвинтових затискачів 8 і 9, якими з'єднують плити 6 кронштейна 5 гирлового захоплювача 1 з упорним захоплювачем 7. При цьому утворюється жорстке з'єднання типу струбцини. Після цього на засувці 10, яку планують наводити, закріплюють вузол кріплення 12 засувки 10 до гирлового захоплювача 1. Кронштейн 11, яким споряджений вузол кріплення 12, разом з засувкою 10 з'єднують з кронштейном 5 гирлового захоплювача 1 за допомогою осі. Обертають вузол кріплення 12 з засувкою 10 навколо осі кронштейна 4 і виводять засувку 10 у вихідне положення. Потім між плитами 6 кронштейна встановлюють і шарнірно з'єднують з останнім корпус гідроциліндра 13 привода. Шток гідроциліндра 13 шарнірно з'єднують з кронштейном 14 вузлом кріплення 12. На фланцевому з'єднанні корінної стовбурової засувки з надкорінною стовбуровою засувкою закріплюють хомут 15. До хомута 15 приєднують дво хсекційну стрілу 16 з р учною лебідкою 17 на кінці. Засувка 10 підвішують до лебідки за допомогою гнучкого сталевого каната, при цьому її вага розвантажується на фонтанну арматуру свердловини. Секції стріли 16 шарнірно з'єднані між собою і з хомутом 15, що дає змогу здійснювати переміщення лебідки 17 в горизонтальній площині над засувкою 10, відслідковуючи її положення. Це дає змогу запобігти провисанню засувки 10 відносно номінального положення, що сприяє точному влучанню ущільнювальної прокладки засувки у відповідну ущільнювальну канавку трубної головки. Створюють тиск у безштоковій порожнині гідроциліндра 13. При цьому засувка 10, яка споряджена ущільнювальною прокладкою, обертається навколо поворотного шарніра кронштейна 5 і стикується з відповідним аварійним фонтануючим фланцем 3. Закріплюють утворене фланцеве з'єднання шпильками з гайками. 5 38120 6 7 38120 8 9 Комп’ютерна в ерстка Л.Литв иненко 38120 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Installation for positioning slide on side branch of pipe head of gusher fittings under jet

Автори англійською

Vaisberg Grygorii Lvovych, Ditkovskyi Anatolii Viktorovych, Bondariev Viktor Artemovych, Kutsai Oleksandr Hryhorovych, Lenkevych Yurii Yevhenovych, Rymchuk Danylo Vasyliovych

Назва патенту російською

Установка для наведения задвижки на боковой отвод трубной головки фонтанной арматуры под струей

Автори російською

Вайсберг Григорий Львович, Дитковсйкий Анатолий Викторович, Бондарев Виктор Артемович, Куцай Александр Григорьевич, Ленкевич Юрий Евгеньевич, Рымчук Данила Васильевич

МПК / Мітки

МПК: E21B 33/00

Мітки: відвід, головки, трубної, бічний, засувки, установка, арматури, струменем, фонтанної, наведення
