Метальний заряд для бойового уражаючого елемента

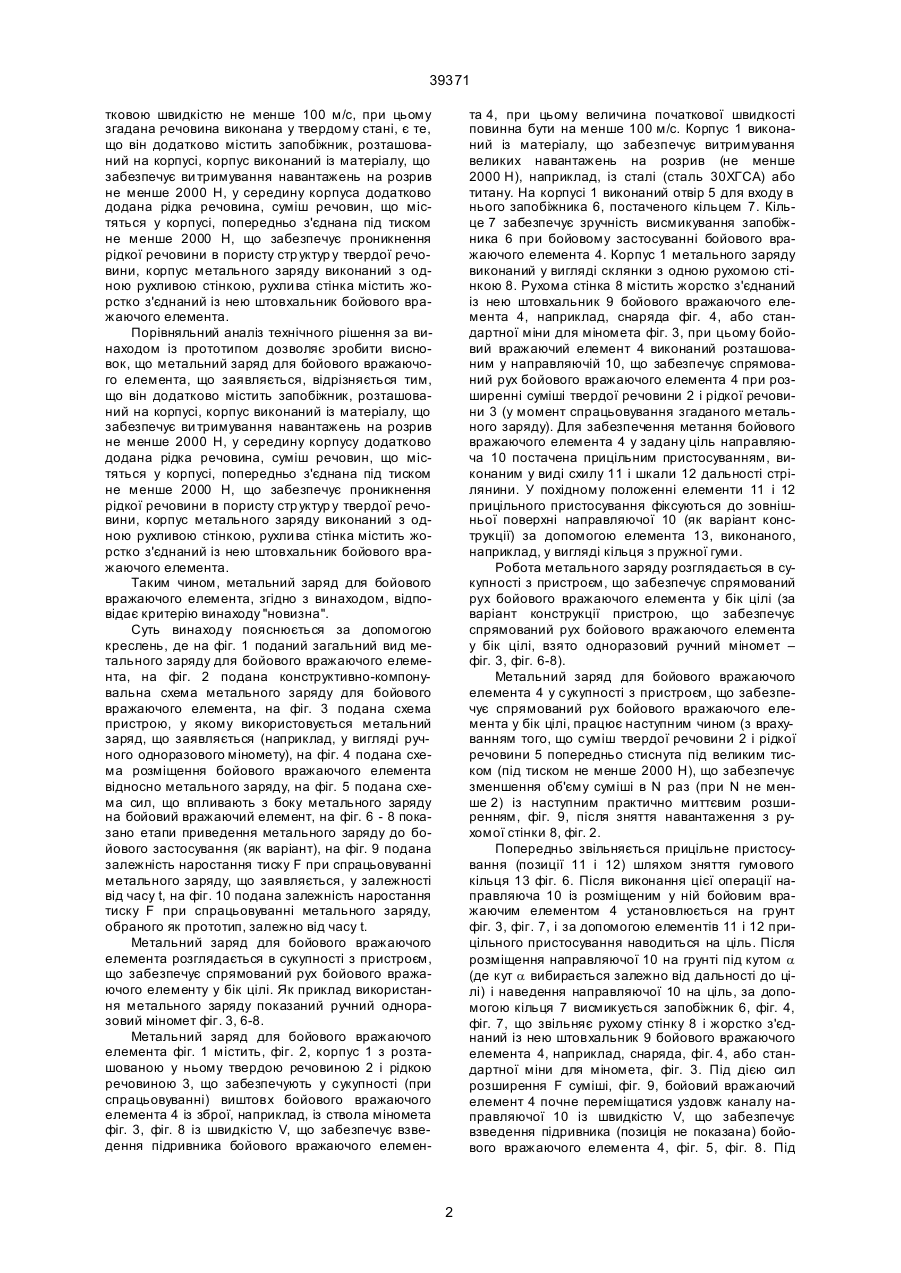

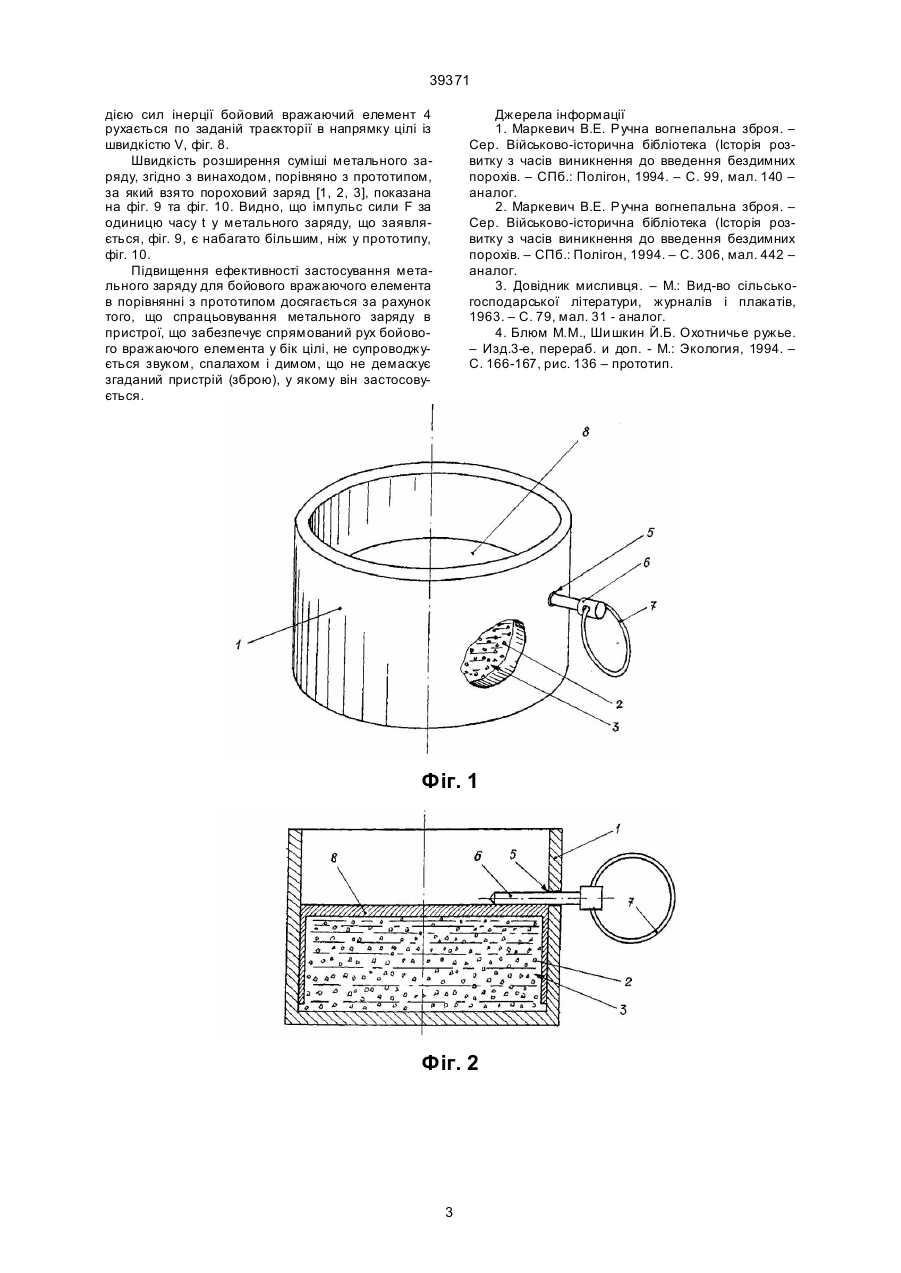

Метальний заряд для бойового вражаючого елемента, що містить корпус із розташованою у ньому речовиною, що забезпечує при спрацьовуванні виштовх із ствола зброї бойового вражаючого елемента з початковою швидкістю не менше 39371 тковою швидкістю не менше 100 м/с, при цьому згадана речовина виконана у твердому стані, є те, що він додатково містить запобіжник, розташований на корпусі, корпус виконаний із матеріалу, що забезпечує ви тримування навантажень на розрив не менше 2000 Н, у середину корпуса додатково додана рідка речовина, суміш речовин, що містяться у корпусі, попередньо з'єднана під тиском не менше 2000 Н, що забезпечує проникнення рідкої речовини в пористу стр уктур у твердої речовини, корпус метального заряду виконаний з одною рухливою стінкою, рухли ва стінка містить жорстко з'єднаний із нею штовхальник бойового вражаючого елемента. Порівняльний аналіз технічного рішення за винаходом із прототипом дозволяє зробити висновок, що метальний заряд для бойового вражаючого елемента, що заявляється, відрізняється тим, що він додатково містить запобіжник, розташований на корпусі, корпус виконаний із матеріалу, що забезпечує ви тримування навантажень на розрив не менше 2000 Н, у середину корпусу додатково додана рідка речовина, суміш речовин, що містяться у корпусі, попередньо з'єднана під тиском не менше 2000 Н, що забезпечує проникнення рідкої речовини в пористу стр уктур у твердої речовини, корпус метального заряду виконаний з одною рухливою стінкою, рухли ва стінка містить жорстко з'єднаний із нею штовхальник бойового вражаючого елемента. Таким чином, метальний заряд для бойового вражаючого елемента, згідно з винаходом, відповідає критерію винаходу "новизна". Суть винаходу пояснюється за допомогою креслень, де на фіг. 1 поданий загальний вид метального заряду для бойового вражаючого елемента, на фіг. 2 подана конструктивно-компонувальна схема метального заряду для бойового вражаючого елемента, на фіг. 3 подана схема пристрою, у якому використовується метальний заряд, що заявляється (наприклад, у вигляді ручного одноразового міномету), на фіг. 4 подана схема розміщення бойового вражаючого елемента відносно метального заряду, на фіг. 5 подана схема сил, що впливають з боку метального заряду на бойовий вражаючий елемент, на фіг. 6 - 8 показано етапи приведення метального заряду до бойового застосування (як варіант), на фіг. 9 подана залежність наростання тиску F при спрацьовуванні метального заряду, що заявляється, у залежності від часу t, на фіг. 10 подана залежність наростання тиску F при спрацьовуванні метального заряду, обраного як прототип, залежно від часу t. Метальний заряд для бойового вражаючого елемента розглядається в сукупності з пристроєм, що забезпечує спрямований рух бойового вражаючого елементу у бік цілі. Як приклад використання метального заряду показаний ручний одноразовий міномет фіг. 3, 6-8. Метальний заряд для бойового вражаючого елемента фіг. 1 містить, фіг. 2, корпус 1 з розташованою у ньому твердою речовиною 2 і рідкою речовиною 3, що забезпечують у сукупності (при спрацьовуванні) виштовх бойового вражаючого елемента 4 із зброї, наприклад, із ствола міномета фіг. 3, фіг. 8 із швидкістю V, що забезпечує взведення підривника бойового вражаючого елемен та 4, при цьому величина початкової швидкості повинна бути на менше 100 м/с. Корпус 1 виконаний із матеріалу, що забезпечує витримування великих навантажень на розрив (не менше 2000 Н), наприклад, із сталі (сталь 30ХГСА) або титану. На корпусі 1 виконаний отвір 5 для входу в нього запобіжника 6, постаченого кільцем 7. Кільце 7 забезпечує зручність висмикування запобіжника 6 при бойовому застосуванні бойового вражаючого елемента 4. Корпус 1 метального заряду виконаний у вигляді склянки з одною рухомою стінкою 8. Рухома стінка 8 містить жорстко з'єднаний із нею штовхальник 9 бойового вражаючого елемента 4, наприклад, снаряда фіг. 4, або стандартної міни для міномета фіг. 3, при цьому бойовий вражаючий елемент 4 виконаний розташованим у направляючій 10, що забезпечує спрямований рух бойового вражаючого елемента 4 при розширенні суміші твердої речовини 2 і рідкої речовини 3 (у момент спрацьовування згаданого метального заряду). Для забезпечення метання бойового вражаючого елемента 4 у задану ціль направляюча 10 постачена прицільним пристосуванням, виконаним у виді схилу 11 і шкали 12 дальності стрілянини. У похідному положенні елементи 11 і 12 прицільного пристосування фіксуються до зовнішньої поверхні направляючої 10 (як варіант конструкції) за допомогою елемента 13, виконаного, наприклад, у вигляді кільця з пружної гуми. Робота метального заряду розглядається в сукупності з пристроєм, що забезпечує спрямований рух бойового вражаючого елемента у бік цілі (за варіант конструкції пристрою, що забезпечує спрямований рух бойового вражаючого елемента у бік цілі, взято одноразовий ручний міномет – фіг. 3, фіг. 6-8). Метальний заряд для бойового вражаючого елемента 4 у сукупності з пристроєм, що забезпечує спрямований рух бойового вражаючого елемента у бік цілі, працює наступним чином (з врахуванням того, що суміш твердої речовини 2 і рідкої речовини 5 попередньо стиснута під великим тиском (під тиском не менше 2000 Н), що забезпечує зменшення об'єму суміші в N раз (при N не менше 2) із наступним практично миттєвим розширенням, фіг. 9, після зняття навантаження з рухомої стінки 8, фіг. 2. Попередньо звільняється прицільне пристосування (позиції 11 і 12) шляхом зняття гумового кільця 13 фіг. 6. Після виконання цієї операції направляюча 10 із розміщеним у ній бойовим вражаючим елементом 4 установлюється на грунт фіг. 3, фіг. 7, і за допомогою елементів 11 і 12 прицільного пристосування наводиться на ціль. Після розміщення направляючої 10 на грунті під кутом a (де кут a вибирається залежно від дальності до цілі) і наведення направляючої 10 на ціль, за допомогою кільця 7 висмикується запобіжник 6, фіг. 4, фіг. 7, що звільняє рухому стінку 8 і жорстко з'єднаний із нею штовхальник 9 бойового вражаючого елемента 4, наприклад, снаряда, фіг. 4, або стандартної міни для міномета, фіг. 3. Під дією сил розширення F суміші, фіг. 9, бойовий вражаючий елемент 4 почне переміщатися уздовж каналу направляючої 10 із швидкістю V, що забезпечує взведення підривника (позиція не показана) бойового вражаючого елемента 4, фіг. 5, фіг. 8. Під 2 39371 дією сил інерції бойовий вражаючий елемент 4 рухається по заданій траєкторії в напрямку цілі із швидкістю V, фіг. 8. Швидкість розширення суміші метального заряду, згідно з винаходом, порівняно з прототипом, за який взято пороховий заряд [1, 2, 3], показана на фіг. 9 та фіг. 10. Видно, що імпульс сили F за одиницю часу t у метального заряду, що заявляється, фіг. 9, є набагато більшим, ніж у прототипу, фіг. 10. Підвищення ефективності застосування метального заряду для бойового вражаючого елемента в порівнянні з прототипом досягається за рахунок того, що спрацьовування метального заряду в пристрої, що забезпечує спрямований рух бойового вражаючого елемента у бік цілі, не супроводжується звуком, спалахом і димом, що не демаскує згаданий пристрій (зброю), у якому він застосовується. Джерела інформації 1. Маркевич В.Е. Ручна вогнепальна зброя. – Сер. Військово-історична бібліотека (Історія розвитку з часів виникнення до введення бездимних порохів. – СПб.: Полігон, 1994. – С. 99, мал. 140 – аналог. 2. Маркевич В.Е. Ручна вогнепальна зброя. – Сер. Військово-історична бібліотека (Історія розвитку з часів виникнення до введення бездимних порохів. – СПб.: Полігон, 1994. – С. 306, мал. 442 – аналог. 3. Довідник мисливця. – М.: Вид-во сільськогосподарської літератури, журналів і плакатів, 1963. – С. 79, мал. 31 - аналог. 4. Блюм М.М., Ши шкин Й.Б. Охотничье ружье. – Изд.3-е, перераб. и доп. - М.: Экология, 1994. – С. 166-167, рис. 136 – прототип. Фіг. 1 Фіг. 2 3 39371 Фіг. 3 4 39371 Фіг. 4 Фіг. 5 Фіг. 6 Фіг. 7 Фіг. 8 5 39371 Фіг. 9 Фіг. 10 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
