Масажне крісло

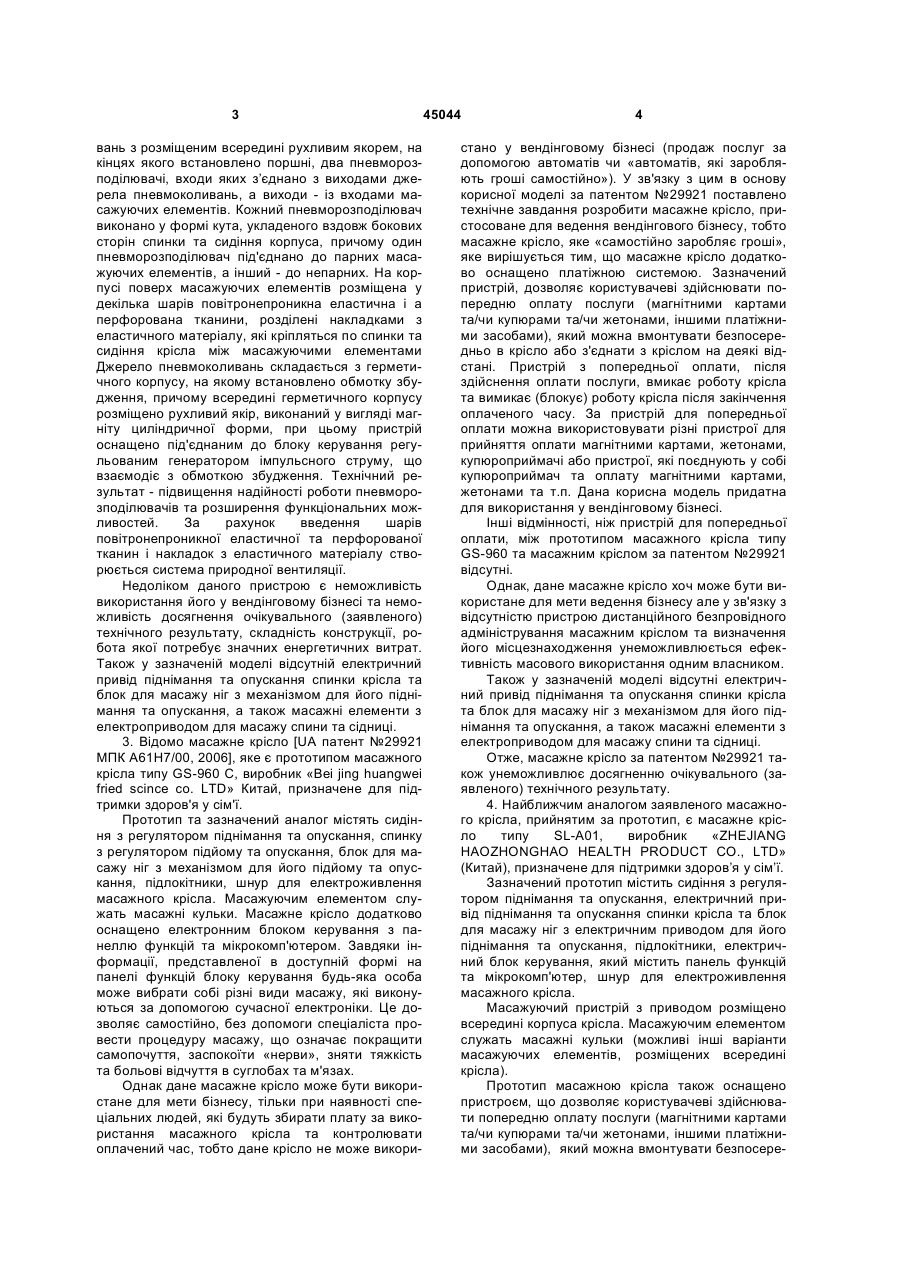

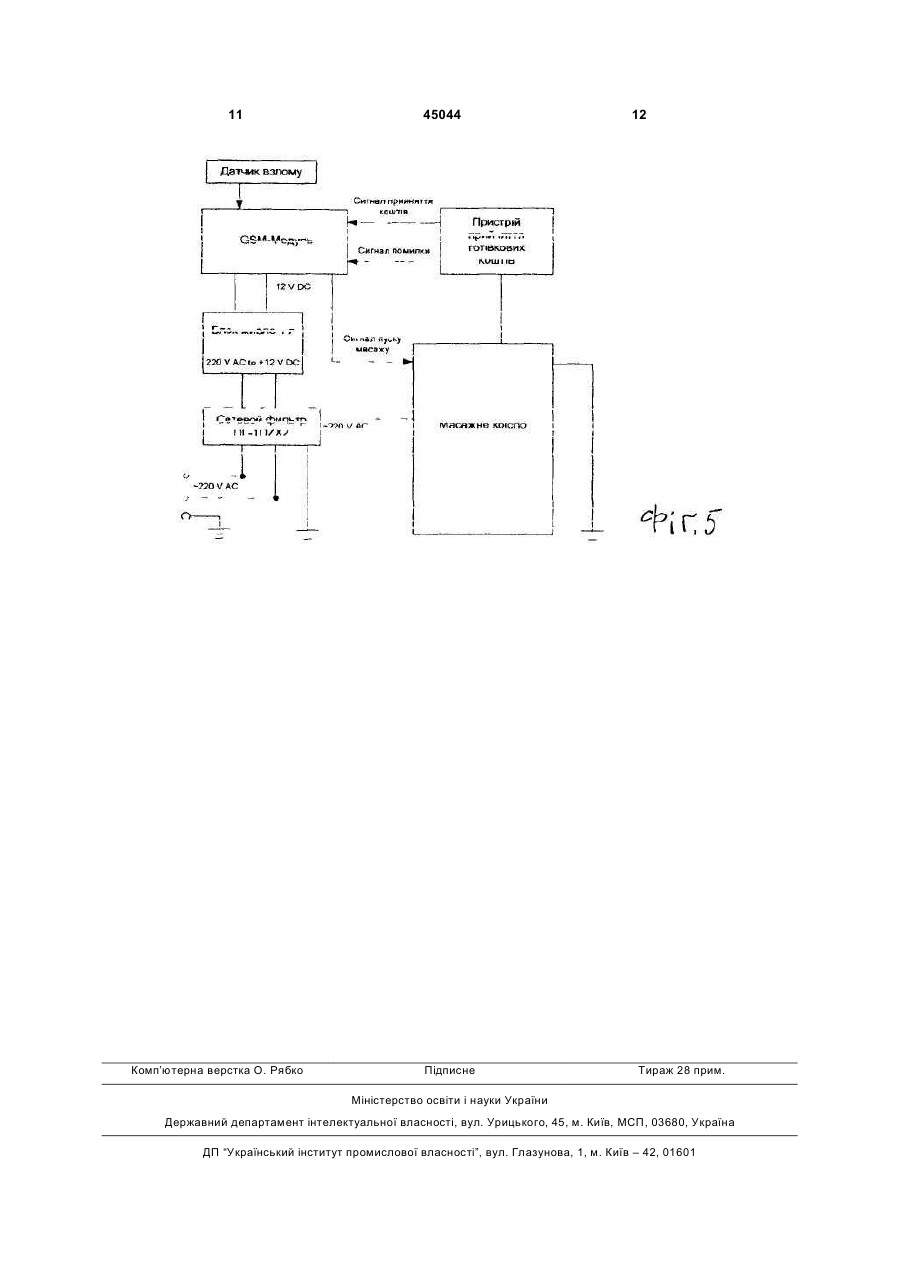

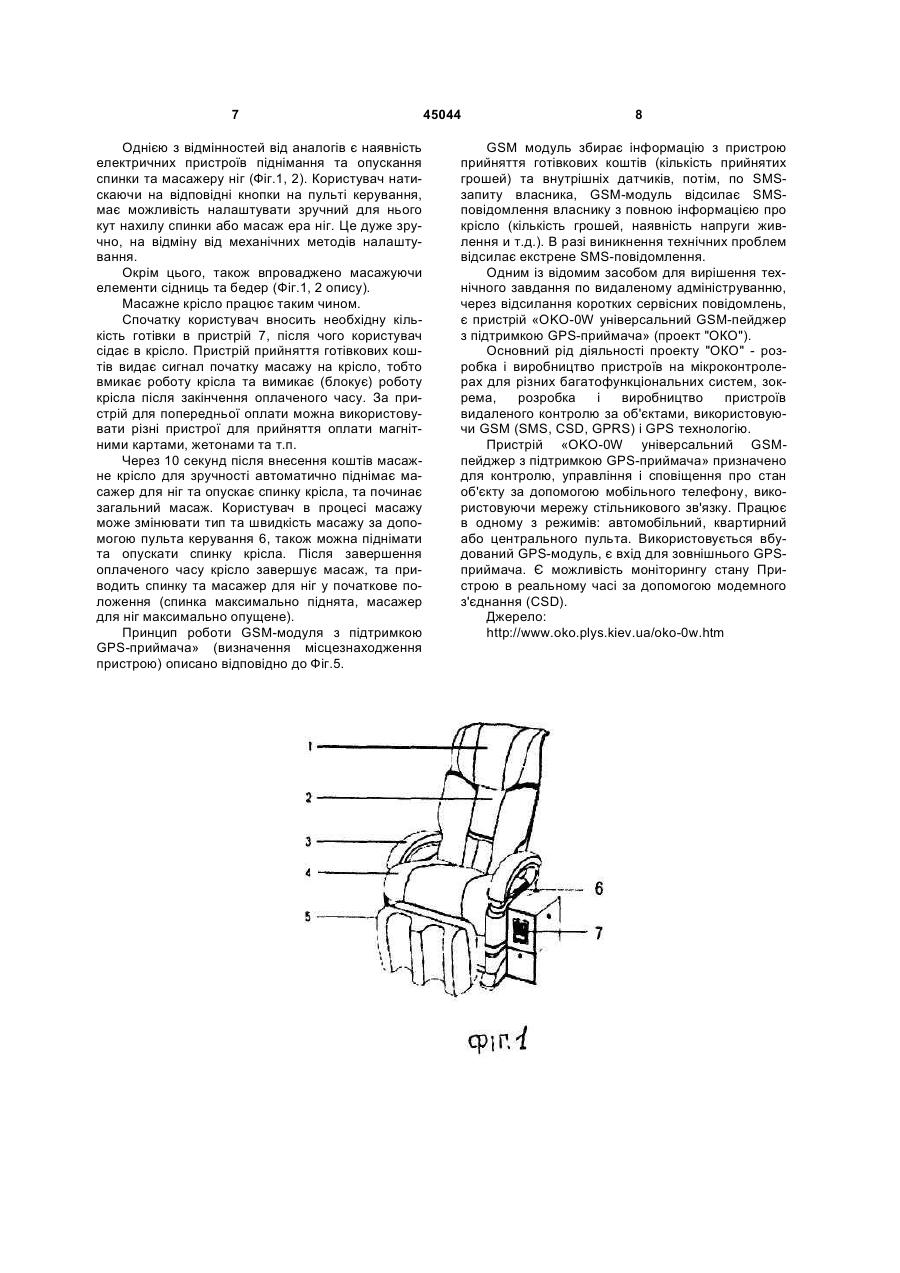

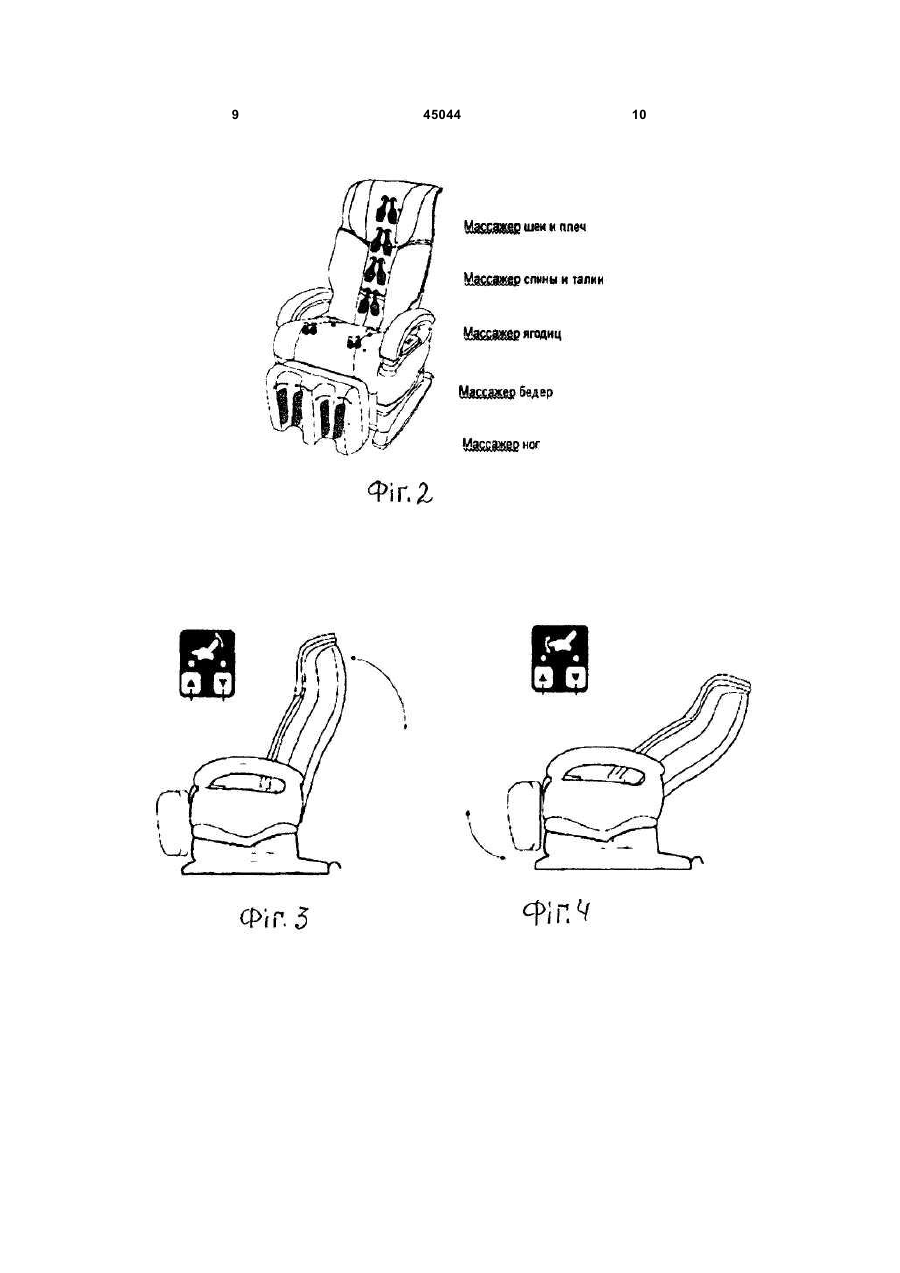

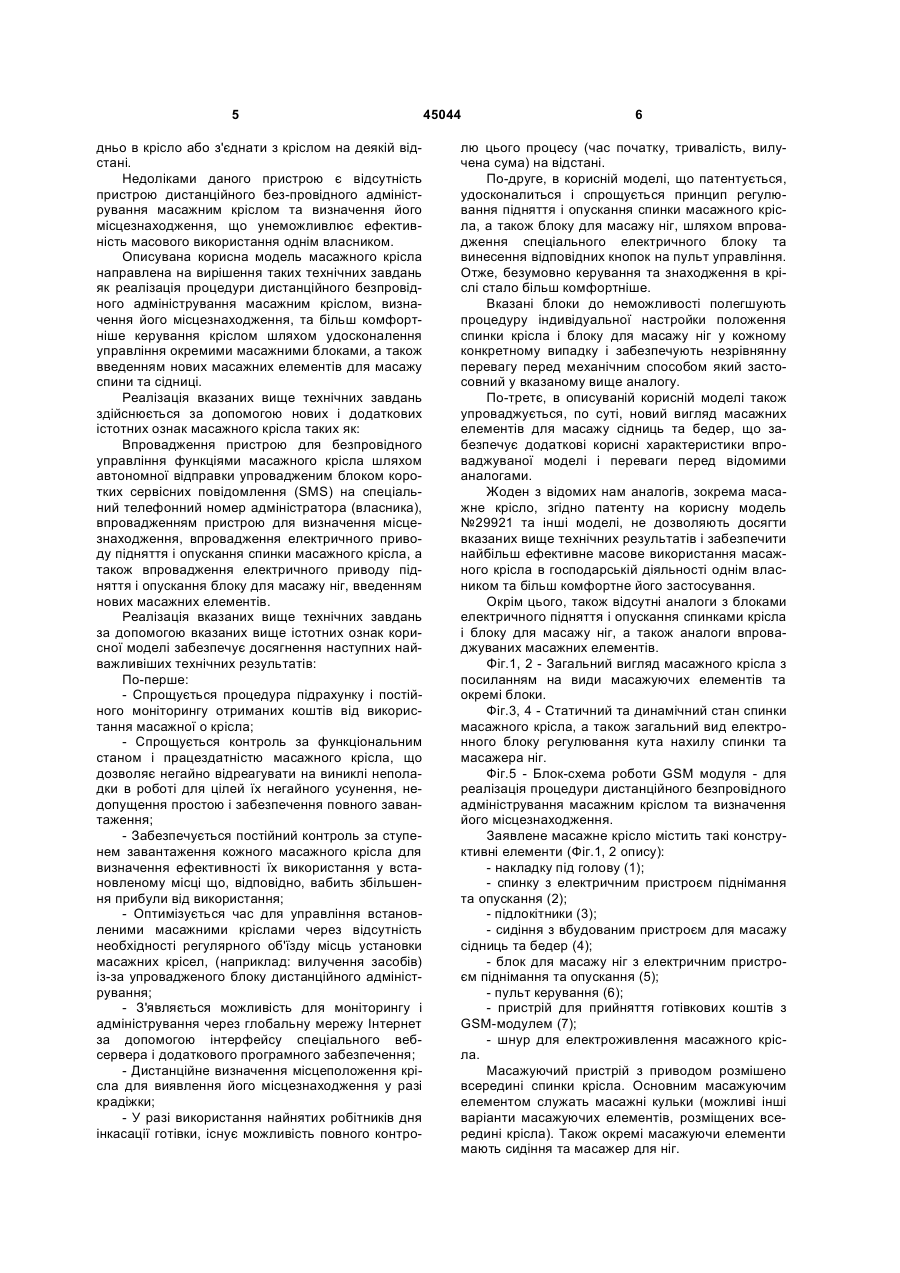

1. Масажне крісло, що містить сидіння та спинку з регулятором піднімання та опускання, електронний блок керування з панеллю функцій та мікрокомп'ютером, масажний елемент з приводом, пристрій для попередньої оплати, підлокітники, блок для масажу ніг, яке відрізняється тим, що додатково оснащено пристроєм безпровідного керування функціями масажного крісла на відстані 3 вань з розміщеним всередині рухливим якорем, на кінцях якого встановлено поршні, два пневморозподілювачі, входи яких з’єднано з виходами джерела пневмоколивань, а виходи - із входами масажуючих елементів. Кожний пневморозподілювач виконано у формі кута, укладеного вздовж бокових сторін спинки та сидіння корпуса, причому один пневморозподілювач під'єднано до парних масажуючих елементів, а інший - до непарних. На корпусі поверх масажуючих елементів розміщена у декілька шарів повітронепроникна еластична і а перфорована тканини, розділені накладками з еластичного матеріалу, які кріпляться по спинки та сидіння крісла між масажуючими елементами Джерело пневмоколивань складається з герметичного корпусу, на якому встановлено обмотку збудження, причому всередині герметичного корпусу розміщено рухливий якір, виконаний у вигляді магніту циліндричної форми, при цьому пристрій оснащено під'єднаним до блоку керування регульованим генератором імпульсного струму, що взаємодіє з обмоткою збудження. Технічний результат - підвищення надійності роботи пневморозподілювачів та розширення функціональних можливостей. За рахунок введення шарів повітронепроникної еластичної та перфорованої тканин і накладок з еластичного матеріалу створюється система природної вентиляції. Недоліком даного пристрою є неможливість використання його у вендінговому бізнесі та неможливість досягнення очікувального (заявленого) технічного результату, складність конструкції, робота якої потребує значних енергетичних витрат. Також у зазначеній моделі відсутній електричний привід піднімання та опускання спинки крісла та блок для масажу ніг з механізмом для його піднімання та опускання, а також масажні елементи з електроприводом для масажу спини та сідниці. 3. Відомо масажне крісло [UA патент №29921 МПК А61Н7/00, 2006], яке є прототипом масажного крісла типу GS-960 С, виробник «Веі jing huangwei fried scince со. LTD» Китай, призначене для підтримки здоров'я у сім'ї. Прототип та зазначений аналог містять сидіння з регулятором піднімання та опускання, спинку з регулятором підйому та опускання, блок для масажу ніг з механізмом для його підйому та опускання, підлокітники, шнур для електроживлення масажного крісла. Масажуючим елементом служать масажні кульки. Масажне крісло додатково оснащено електронним блоком керування з панеллю функцій та мікрокомп'ютером. Завдяки інформації, представленої в доступній формі на панелі функцій блоку керування будь-яка особа може вибрати собі різні види масажу, які виконуються за допомогою сучасної електроніки. Це дозволяє самостійно, без допомоги спеціаліста провести процедуру масажу, що означає покращити самопочуття, заспокоїти «нерви», зняти тяжкість та больові відчуття в суглобах та м'язах. Однак дане масажне крісло може бути використане для мети бізнесу, тільки при наявності спеціальних людей, які будуть збирати плату за використання масажного крісла та контролювати оплачений час, тобто дане крісло не може викори 45044 4 стано у вендінговому бізнесі (продаж послуг за допомогою автоматів чи «автоматів, які заробляють гроші самостійно»). У зв'язку з цим в основу корисної моделі за патентом №29921 поставлено технічне завдання розробити масажне крісло, пристосоване для ведення вендінгового бізнесу, тобто масажне крісло, яке «самостійно заробляє гроші», яке вирішується тим, що масажне крісло додатково оснащено платіжною системою. Зазначений пристрій, дозволяє користувачеві здійснювати попередню оплату послуги (магнітними картами та/чи купюрами та/чи жетонами, іншими платіжними засобами), який можна вмонтувати безпосередньо в крісло або з'єднати з кріслом на деякі відстані. Пристрій з попередньої оплати, після здійснення оплати послуги, вмикає роботу крісла та вимикає (блокує) роботу крісла після закінчення оплаченого часу. За пристрій для попередньої оплати можна використовувати різні пристрої для прийняття оплати магнітними картами, жетонами, купюроприймачі або пристрої, які поєднують у собі купюроприймач та оплату магнітними картами, жетонами та т.п. Дана корисна модель придатна для використання у вендінговому бізнесі. Інші відмінності, ніж пристрій для попередньої оплати, між прототипом масажного крісла типу GS-960 та масажним кріслом за патентом №29921 відсутні. Однак, дане масажне крісло хоч може бути використане для мети ведення бізнесу але у зв'язку з відсутністю пристрою дистанційного безпровідного адміністрування масажним кріслом та визначення його місцезнаходження унеможливлюється ефективність масового використання одним власником. Також у зазначеній моделі відсутні електричний привід піднімання та опускання спинки крісла та блок для масажу ніг з механізмом для його піднімання та опускання, а також масажні елементи з електроприводом для масажу спини та сідниці. Отже, масажне крісло за патентом №29921 також унеможливлює досягненню очікувального (заявленого) технічного результату. 4. Найближчим аналогом заявленого масажного крісла, прийнятим за прототип, є масажне крісло типу SL-A01, виробник «ZHEJIANG HAOZHONGHAO HEALTH PRODUCT CO., LTD» (Китай), призначене для підтримки здоров’я у сім’ї. Зазначений прототип містить сидіння з регулятором піднімання та опускання, електричний привід піднімання та опускання спинки крісла та блок для масажу ніг з електричним приводом для його піднімання та опускання, підлокітники, електричний блок керування, який містить панель функцій та мікрокомп'ютер, шнур для електроживлення масажного крісла. Масажуючий пристрій з приводом розміщено всередині корпуса крісла. Масажуючим елементом служать масажні кульки (можливі інші варіанти масажуючих елементів, розміщених всередині крісла). Прототип масажною крісла також оснащено пристроєм, що дозволяє користувачеві здійснювати попередню оплату послуги (магнітними картами та/чи купюрами та/чи жетонами, іншими платіжними засобами), який можна вмонтувати безпосере 5 дньо в крісло або з'єднати з кріслом на деякій відстані. Недоліками даного пристрою є відсутність пристрою дистанційного без-провідного адміністрування масажним кріслом та визначення його місцезнаходження, що унеможливлює ефективність масового використання однім власником. Описувана корисна модель масажного крісла направлена на вирішення таких технічних завдань як реалізація процедури дистанційного безпровідного адміністрування масажним кріслом, визначення його місцезнаходження, та більш комфортніше керування кріслом шляхом удосконалення управління окремими масажними блоками, а також введенням нових масажних елементів для масажу спини та сідниці. Реалізація вказаних вище технічних завдань здійснюється за допомогою нових і додаткових істотних ознак масажного крісла таких як: Впровадження пристрою для безпровідного управління функціями масажного крісла шляхом автономної відправки упровадженим блоком коротких сервісних повідомлення (SMS) на спеціальний телефонний номер адміністратора (власника), впровадженням пристрою для визначення місцезнаходження, впровадження електричного приводу підняття і опускання спинки масажного крісла, а також впровадження електричного приводу підняття і опускання блоку для масажу ніг, введенням нових масажних елементів. Реалізація вказаних вище технічних завдань за допомогою вказаних вище істотних ознак корисної моделі забезпечує досягнення наступних найважливіших технічних результатів: По-перше: - Спрощується процедура підрахунку і постійного моніторингу отриманих коштів від використання масажної о крісла; - Спрощується контроль за функціональним станом і працездатністю масажного крісла, що дозволяє негайно відреагувати на виниклі неполадки в роботі для цілей їх негайного усунення, недопущення простою і забезпечення повного завантаження; - Забезпечується постійний контроль за ступенем завантаження кожного масажного крісла для визначення ефективності їх використання у встановленому місці що, відповідно, вабить збільшення прибули від використання; - Оптимізується час для управління встановленими масажними кріслами через відсутність необхідності регулярного об'їзду місць установки масажних крісел, (наприклад: вилучення засобів) із-за упровадженого блоку дистанційного адміністрування; - З'являється можливість для моніторингу і адміністрування через глобальну мережу Інтернет за допомогою інтерфейсу спеціального вебсервера і додаткового програмного забезпечення; - Дистанційне визначення місцеположення крісла для виявлення його місцезнаходження у разі крадіжки; - У разі використання найнятих робітників дня інкасації готівки, існує можливість повного контро 45044 6 лю цього процесу (час початку, тривалість, вилучена сума) на відстані. По-друге, в корисній моделі, що патентується, удосконалиться і спрощується принцип регулювання підняття і опускання спинки масажного крісла, а також блоку для масажу ніг, шляхом впровадження спеціального електричного блоку та винесення відповідних кнопок на пульт управління. Отже, безумовно керування та знаходження в кріслі стало більш комфортніше. Вказані блоки до неможливості полегшують процедуру індивідуальної настройки положення спинки крісла і блоку для масажу ніг у кожному конкретному випадку і забезпечують незрівнянну перевагу перед механічним способом який застосовний у вказаному вище аналогу. По-третє, в описуваній корисній моделі також упроваджується, по суті, новий вигляд масажних елементів для масажу сідниць та бедер, що забезпечує додаткові корисні характеристики впроваджуваної моделі і переваги перед відомими аналогами. Жоден з відомих нам аналогів, зокрема масажне крісло, згідно патенту на корисну модель №29921 та інші моделі, не дозволяють досягти вказаних вище технічних результатів і забезпечити найбільш ефективне масове використання масажного крісла в господарській діяльності однім власником та більш комфортне його застосування. Окрім цього, також відсутні аналоги з блоками електричного підняття і опускання спинками крісла і блоку для масажу ніг, а також аналоги впроваджуваних масажних елементів. Φіг.1, 2 - Загальний вигляд масажного крісла з посиланням на види масажуючих елементів та окремі блоки. Фіг.3, 4 - Статичний та динамічний стан спинки масажного крісла, а також загальний вид електронного блоку регулювання кута нахилу спинки та масажера ніг. Фіг.5 - Блок-схема роботи GSМ модуля - для реалізація процедури дистанційного безпровідного адміністрування масажним кріслом та визначення його місцезнаходження. Заявлене масажне крісло містить такі конструктивні елементи (Фіг.1, 2 опису): - накладку під голову (1); - спинку з електричним пристроєм піднімання та опускання (2); - підлокітники (3); - сидіння з вбудованим пристроєм для масажу сідниць та бедер (4); - блок для масажу ніг з електричним пристроєм піднімання та опускання (5); - пульт керування (6); - пристрій для прийняття готівкових коштів з GSM-модулем (7); - шнур для електроживлення масажного крісла. Масажуючий пристрій з приводом розмішено всередині спинки крісла. Основним масажуючим елементом служать масажні кульки (можливі інші варіанти масажуючих елементів, розміщених всередині крісла). Також окремі масажуючи елементи мають сидіння та масажер для ніг. 7 Однією з відмінностей від аналогів є наявність електричних пристроїв піднімання та опускання спинки та масажеру ніг (Фіг.1, 2). Користувач натискаючи на відповідні кнопки на пульті керування, має можливість налаштувати зручний для нього кут нахилу спинки або масаж ера ніг. Це дуже зручно, на відміну від механічних методів налаштування. Окрім цього, також впроваджено масажуючи елементи сідниць та бедер (Фіг.1, 2 опису). Масажне крісло працює таким чином. Спочатку користувач вносить необхідну кількість готівки в пристрій 7, після чого користувач сідає в крісло. Пристрій прийняття готівкових коштів видає сигнал початку масажу на крісло, тобто вмикає роботу крісла та вимикає (блокує) роботу крісла після закінчення оплаченого часу. За пристрій для попередньої оплати можна використовувати різні пристрої для прийняття оплати магнітними картами, жетонами та т.п. Через 10 секунд після внесення коштів масажне крісло для зручності автоматично піднімає масажер для ніг та опускає спинку крісла, та починає загальний масаж. Користувач в процесі масажу може змінювати тип та швидкість масажу за допомогою пульта керування 6, також можна піднімати та опускати спинку крісла. Після завершення оплаченого часу крісло завершує масаж, та приводить спинку та масажер для ніг у початкове положення (спинка максимально піднята, масажер для ніг максимально опущене). Принцип роботи GSM-модуля з підтримкою GPS-приймача» (визначення місцезнаходження пристрою) описано відповідно до Фіг.5. 45044 8 GSM модуль збирає інформацію з пристрою прийняття готівкових коштів (кількість прийнятих грошей) та внутрішніх датчиків, потім, по SMSзапиту власника, GSM-модуль відсилає SMSповідомлення власнику з повною інформацією про крісло (кількість грошей, наявність напруги живлення и т.д.). В разі виникнення технічних проблем відсилає екстрене SMS-повідомлення. Одним із відомим засобом для вирішення технічного завдання по видаленому адмініструванню, через відсилання коротких сервісних повідомлень, є пристрій «OKO-0W універсальний GSM-пейджер з підтримкою GPS-приймача» (проект "ОКО"). Основний рід діяльності проекту "ОКО" - розробка і виробництво пристроїв на мікроконтролерах для різних багатофункціональних систем, зокрема, розробка і виробництво пристроїв видаленого контролю за об'єктами, використовуючи GSM (SMS, CSD, GPRS) і GPS технологію. Пристрій «OKO-0W універсальний GSMпейджер з підтримкою GPS-приймача» призначено для контролю, управління і сповіщення про стан об'єкту за допомогою мобільного телефону, використовуючи мережу стільникового зв'язку. Працює в одному з режимів: автомобільний, квартирний або центрального пульта. Використовується вбудований GPS-модуль, є вхід для зовнішнього GPSприймача. Є можливість моніторингу стану Пристрою в реальному часі за допомогою модемного з'єднання (CSD). Джерело: http://www.oko.plys.kiev.ua/oko-0w.htm 9 45044 10 11 Комп’ютерна верстка О. Рябко 45044 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
