Спосіб визначення координат джерела радіовипромінювання в однобазовому вимірювальному комплексі
Номер патенту: 46388
Опубліковано: 15.05.2002
Автори: Бутенко Ольга Станіславівна, Худов Генадій Володимирович, Голкін Дмитро Васильович, Деденок Віктор Петрович, Березіна Світлана Іванівна
Формула / Реферат
Спосіб визначення координат джерела радіовипромінювання в однобазовому вимірювальному комплексі, що полягає в тому, що приймачі радіовипромінювання розміщають у двох пунктах прийому з відомими координатами, вимірюють різницю дальностей від того самого джерела радіовипромінювання до приймачів і запам'ятовують час виміру, який відрізняється тим, що шляхом розміщення одного з приймачів випромінювання на літальному апараті національної приналежності з відомими на кожен момент часу координатами, а іншого - на нерухомому контрольному пункті прийому також з відомими координатами утворюють однобазовий вимірювальний комплекс із перемінною базою, додатково до різниці дальностей вимірюють різницю доплерівського зсуву частоти сигналів у двох пунктах прийому і по вимірюваній різниці доплерівського зсуву частоти обчислюють різницю радіальних швидкостей, по вимірюваній різниці дальностей і радіальних швидкостей формують різницево-далекомірно-швидкісний пеленг, після переміщення літального апарата національної приналежності в інше просторове положення формують другий, третій і наступні різницево-далекомірно-швидкісні пеленги, отримані за деякий інтервал пеленги поєднують у єдині системи координат, координати джерела радіовипромінювання визначають по перетинанню просторово рознесених різницево-далекомірно-швидкісних пеленгів, для чого шляхом введення спеціальних формувачів утворюють сигнальну вибірку вимірів різниці дальностей, доповнену вибіркою вимірів різниці радіальних швидкостей і сигнальну вибірку очікуваних значень різниці дальностей, доповнену сигнальною вибіркою очікуваних значень різниці радіальних швидкостей, що порівнюють між собою і формують суму квадратів непогодженостей, ітераційним способом у додатковому вимірнику координат джерела випромінювання, варіюють очікувані значення координат джерела випромінювання доти, поки не буде отриманий мінімум суми квадратів непогодженостей, отримані таким способом значення координат джерела радіовипромінювання приймають за обмірювані.
Текст

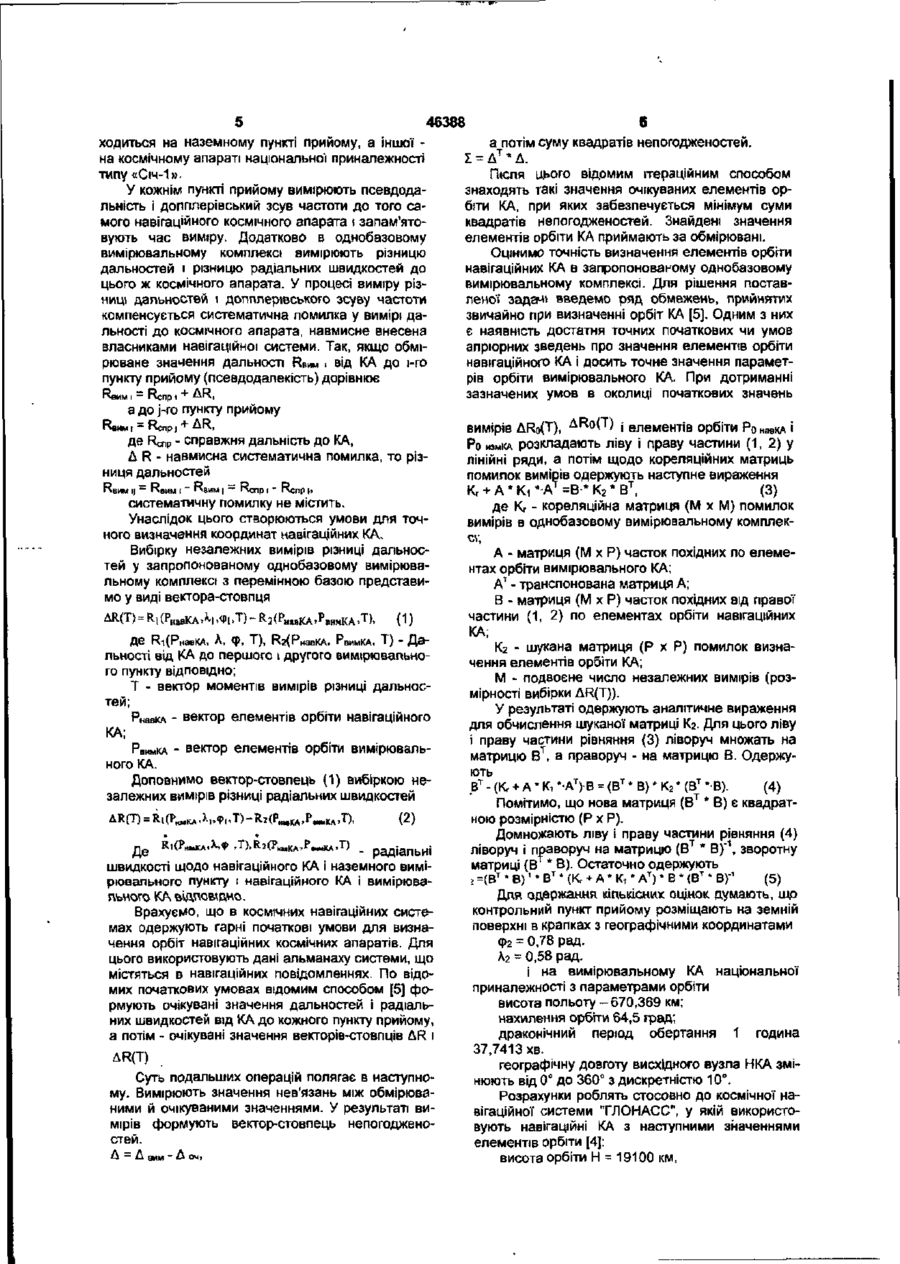

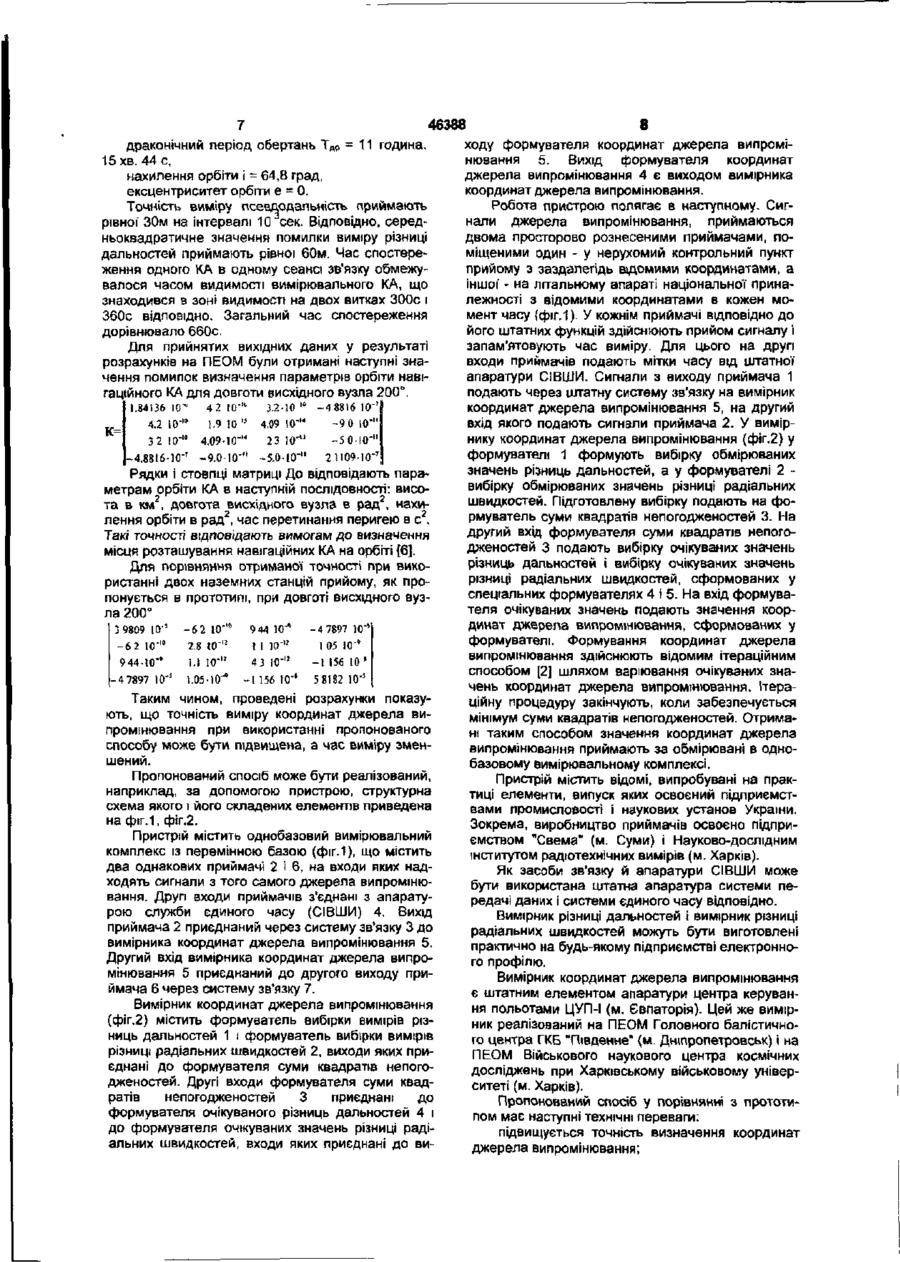

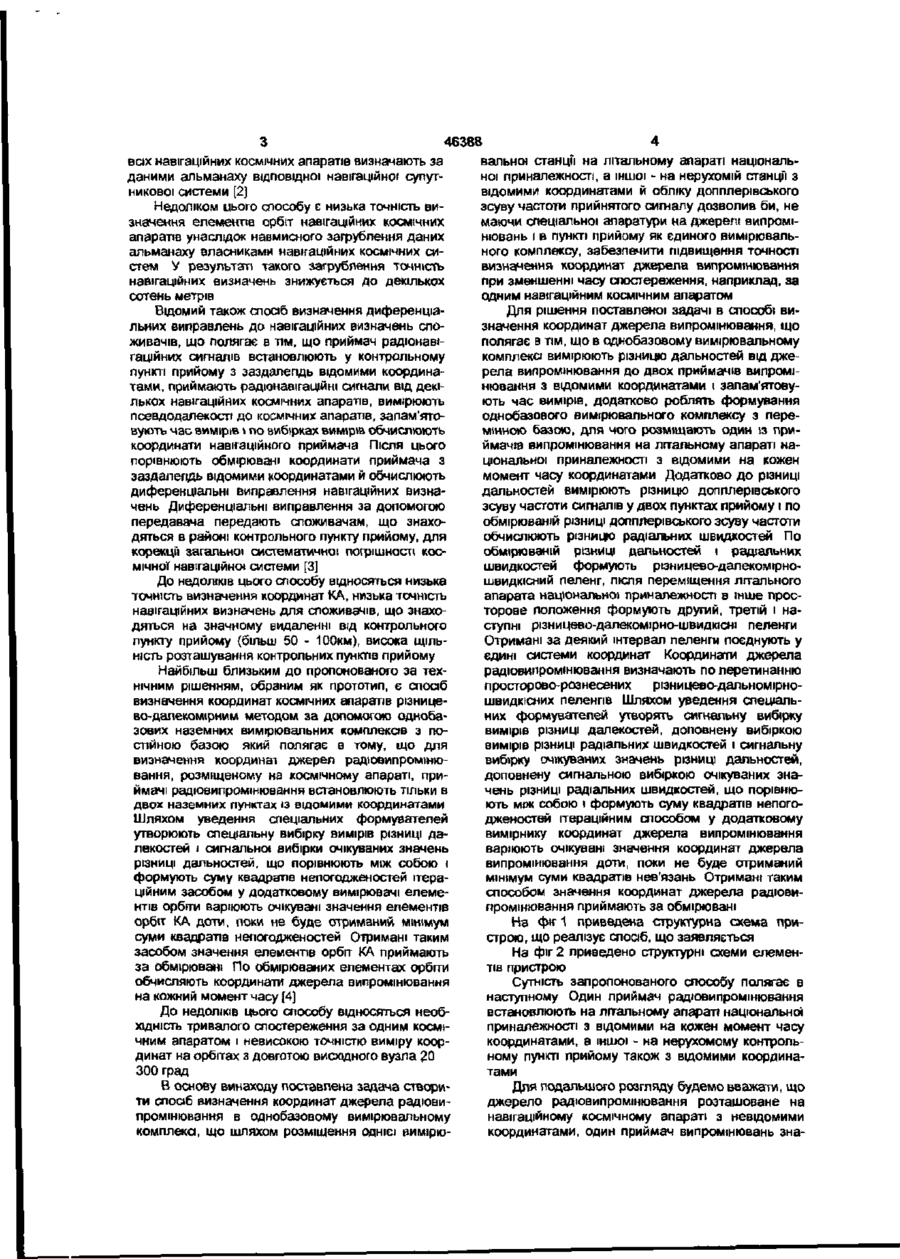

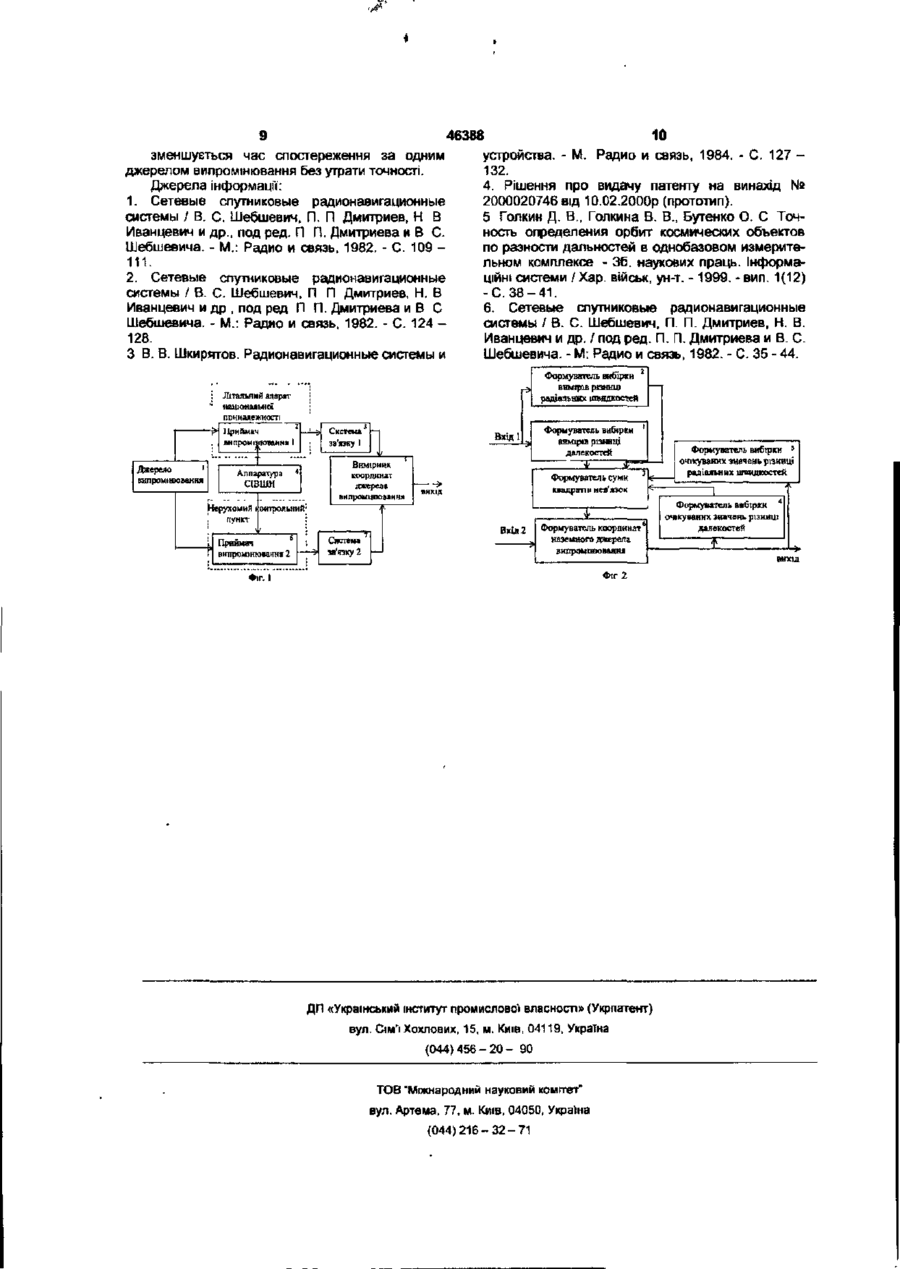

Спосіб визначення координат джерела радіовипромінювання в однобазовому вимірювальному комплексі, що полягає в тому, що приймачі радіовипромінювання розміщають у двох пунктах прийому з відомими координатами, вимірюють різницю дальностей від того самого джерела радіовипромінювання до приймачів і запам'ятовують час виміру, який відрізняється тим, що шляхом розміщення одного з приймачів випромінювання на лггальному апараті національної приналежності з відомими на кожен момент часу координатами, а іншого - на нерухомому контрольному пункті прийому також з відомими координатами утворюють однобазовий вимірювальний комплекс із перемінною базою, додатково до різниці дальностей вимірюють різницю доплерівського зсуву частоти сигналів у двох пунктах прийому і по вимірюваній різниці доплерівського зсуву частоти обчислюють різницю радіальних швидкостей, по вимірюваній різниці дальностей і радіальних швидкостей формують різницево-далекомірношвидкісний пеленг, після переміщення літального апарата національної приналежності в інше просторове положення формують другий, третій і наступні різницево-далекомірно-швидкісні пеленги, отримані за деякий інтервал пеленги поєднують у єдині системи координат, координати джерела радіовипромінювання визначають по перетинанню просторово рознесених різницево-далекомірношвидкісних пеленгів, для чого шляхом введення спеціальних формувачів утворюють сигнальну вибірку вимірів різниці дальностей, доповнену вибіркою вимірів різниці радіальних швидкостей і сигнальну вибірку очікуваних значень різниці дальностей, доповнену сигнальною вибіркою очікуваних значень різниці радіальних швидкостей, що порівнюють між собою і формують суму квадратів непогодженостей, ітераційним способом у додатковому вимірнику координат джерела випромінювання, варіюють очікувані значення координат джерела випромінювання доти, поки не буде отриманий мінімум суми квадратів непогодженостей, отримані таким способом значення координат джерела радіовипромінювання приймають за обмірювані 00 00
ДивитисяДодаткова інформація
Автори англійськоюHolkin Dmytro Vasyliovych, Dedenok Viktor Petrovych, Khudov Hennadii Volodymyrovych, Berezina Svitlana Ivanivna, Butenko Olha Stanislavivna
Автори російськоюГолкин Дмитрий Васильевич, Деденок Виктор Петрович, Худов Геннадий Владимирович, Березина Светлана Ивановна, Бутенко Ольга Станиславовна
МПК / Мітки
МПК: G01S 5/06
Мітки: комплекси, спосіб, визначення, вимірювальному, однобазовому, джерела, координат, радіовипромінювання
Код посилання
<a href="https://ua.patents.su/6-46388-sposib-viznachennya-koordinat-dzherela-radioviprominyuvannya-v-odnobazovomu-vimiryuvalnomu-kompleksi.html" target="_blank" rel="follow" title="База патентів України">Спосіб визначення координат джерела радіовипромінювання в однобазовому вимірювальному комплексі</a>
