Кінцева секція кріплення агрегату для відроблення вугільних пластів смугами по падінню

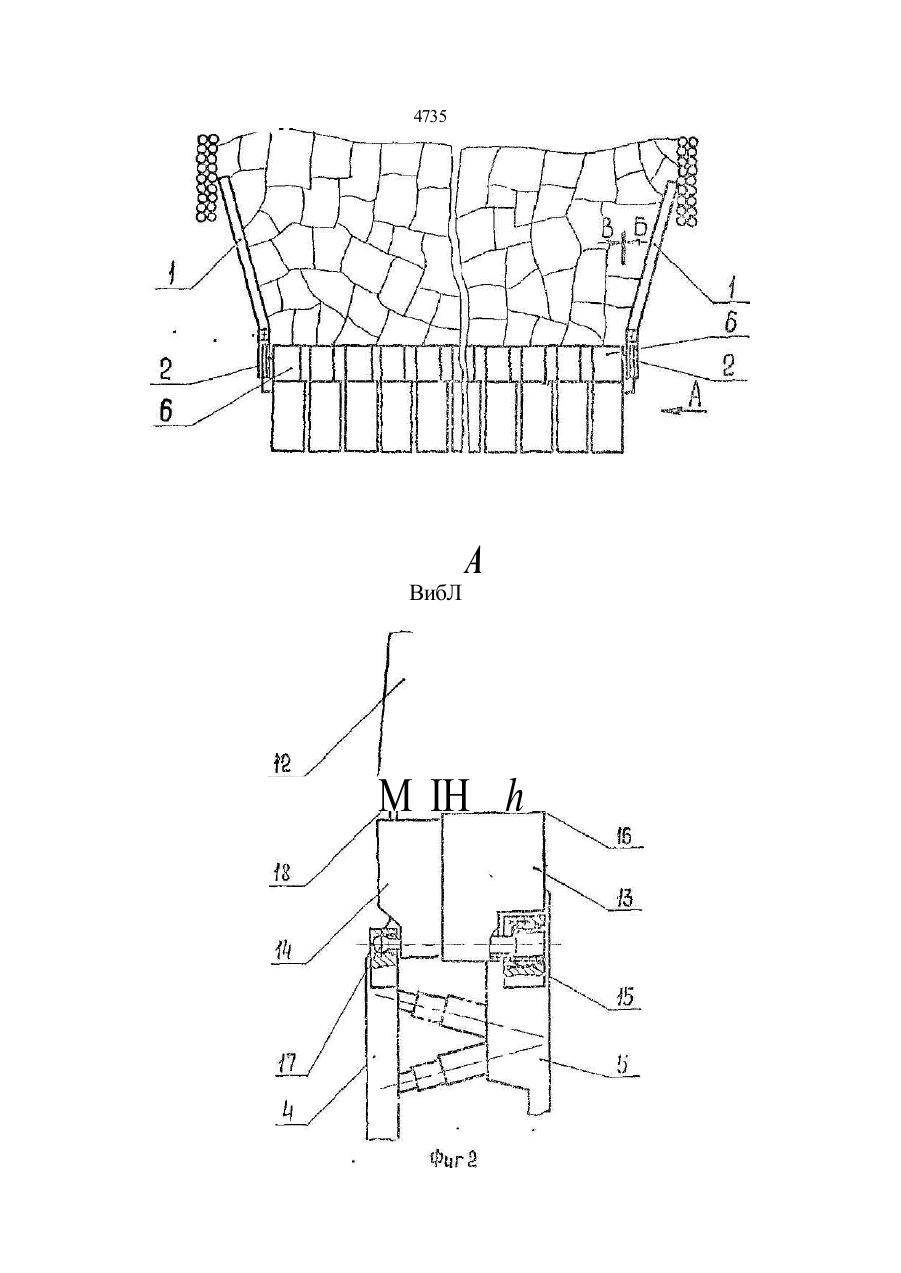

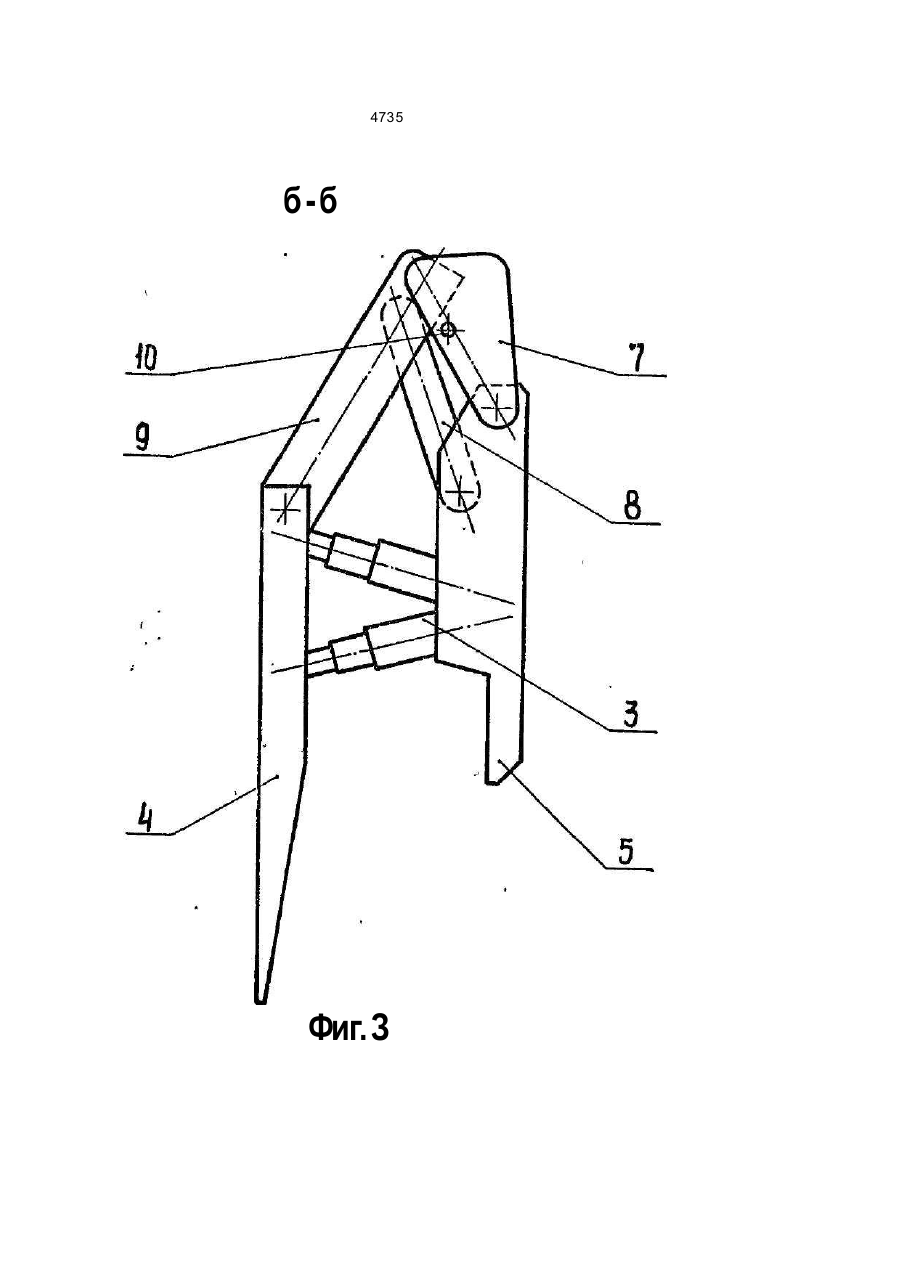

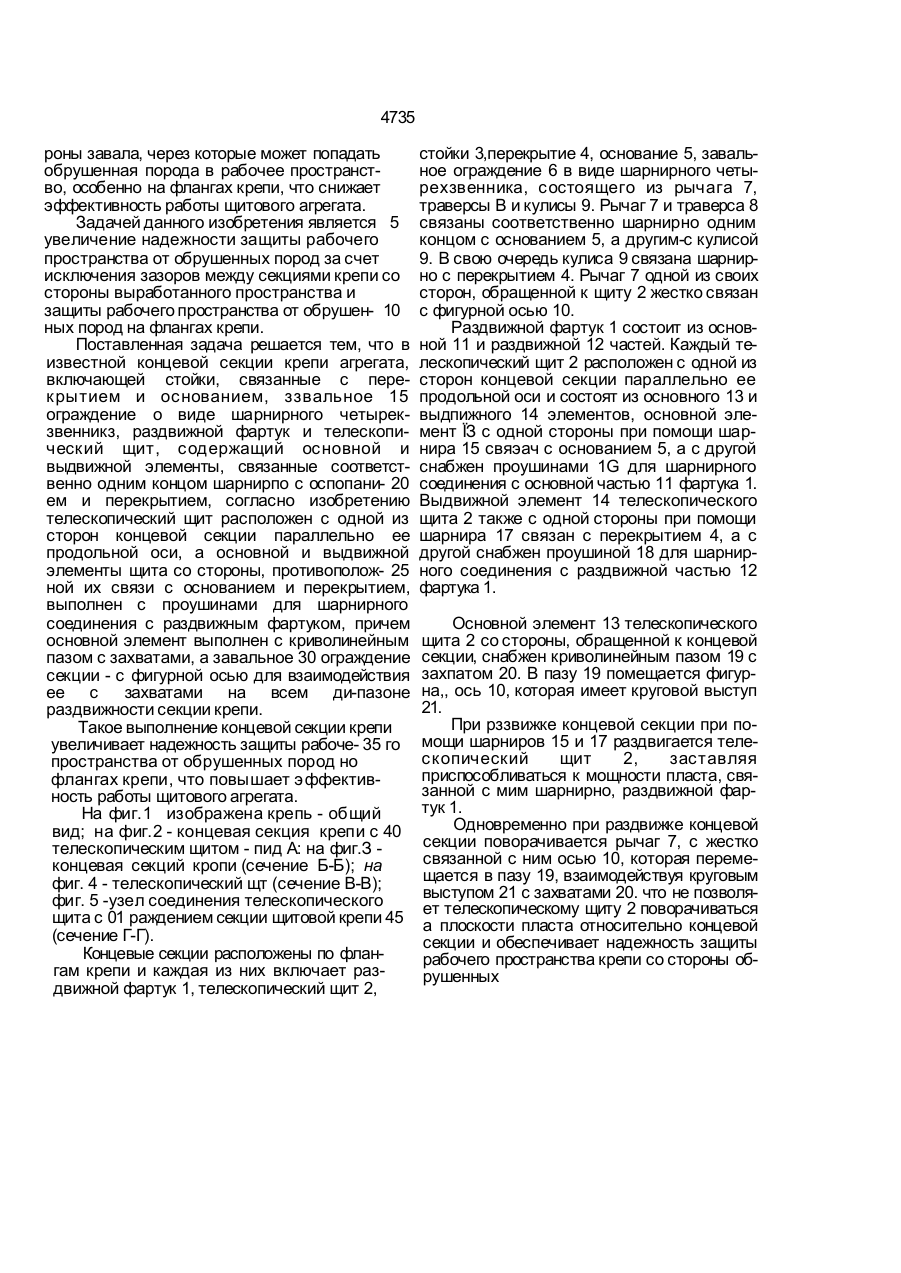

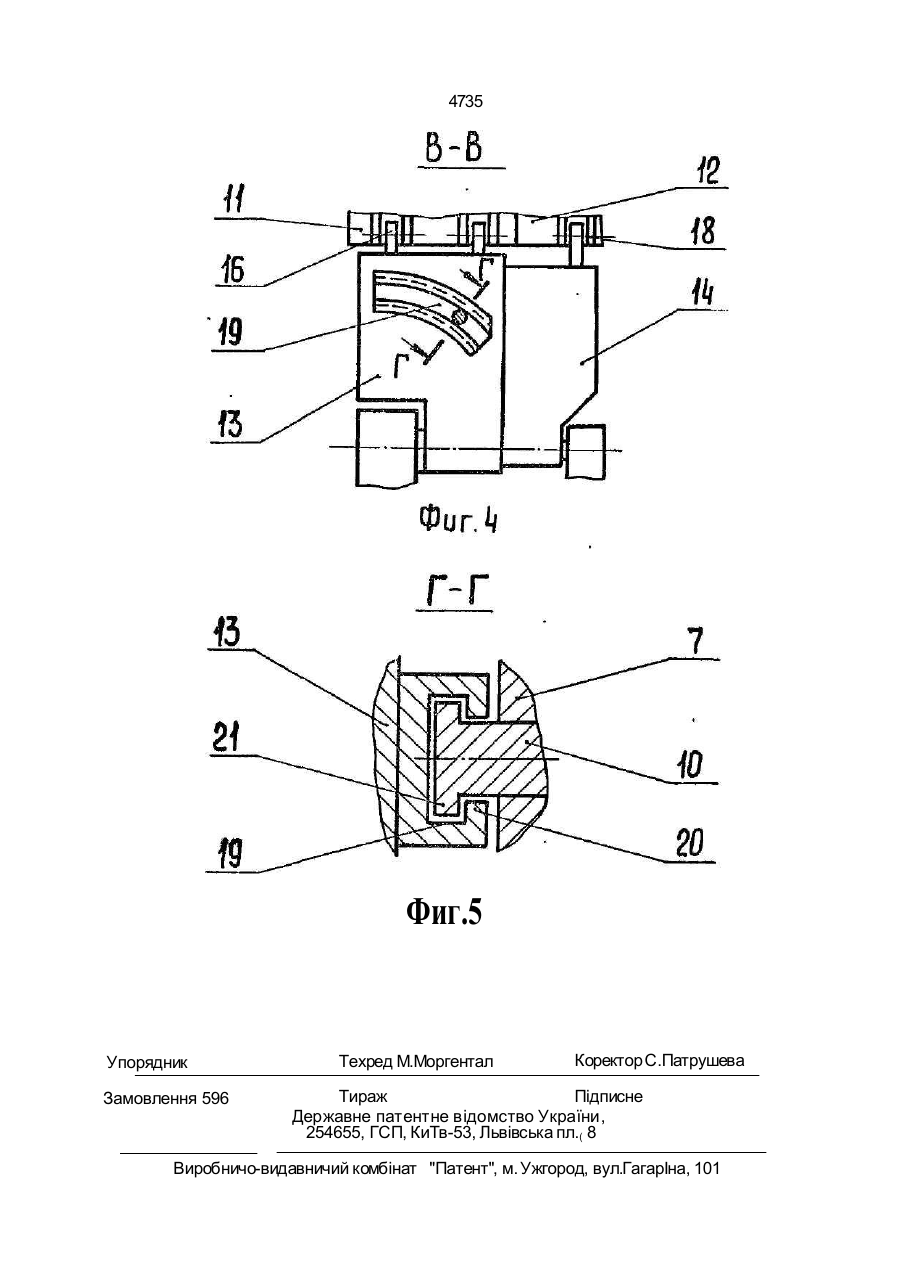

Концевая секция крепи агрегата для отработки угольных пластов полосами по падению, включающая стойки, связанные с перекрытием и основанием, завальное ограждение о виде шарнирного четырехзвенника, раздвижной фартук и телескопический щит, содержащий основной и выдвижной элементы, связанные соответственно одним концом шарнирно с основанием и перекрытием, о т л и ч а ю щ а я с я тем, что телескопический щит расположен с одной из сторон концевой секции параллельно ее продольной оси, а основой и выдвиж.ной элементы щита со стороны, противоположной их связи с основанием и перекрытием, выполнены с проушинами для шарнирного соединения с развижным фартуком, причем основной элемент выполнен с криволинейным пазом с захватами, а заоальное ограждение секции - с фигурной осью для взаимодействия ее с захватами на всем диапазоне раздвижности секции крепи. Наиболее близким к изобретению по технической сущности является щитовая крепь агрпгата, включающая стойки*, связанные с перекрытием и основанием, завальное ограждение в виде шарнирного четырехзвенника, раздвижной фартук и телескопическии щит, содержащий ос новной и выдвижной элементы, связанные соответственно одним концом шарнирно с основанием и перекрытием [2]. Однако Q указанной крепи недостаточная надежность защиты рабочего пространства от обрушенных пород из-за того, что о телескопическом завальном ограждении при раздвижке крепи оозникают окна со сто 4735 роны завала, через которые может попадать обрушенная порода в рабочее пространство, особенно на флангах крепи, что снижает эффективность работы щитового агрегата. Задачей данного изобретения является 5 увеличение надежности защиты рабочего пространства от обрушенных пород за счет исключения зазоров между секциями крепи со стороны выработанного пространства и защиты рабочего пространства от обрушен- 10 ных пород на флангах крепи. Поставленная задача решается тем, что в известной концевой секции крепи агрегата, включающей стойки, связанные с перекрытием и основанием, ззвальное 15 ограждение о виде шарнирного четырекзвенникз, раздвижной фартук и телескопический щит, содержащий основной и выдвижной элементы, связанные соответственно одним концом шарнирпо с оспопани- 20 ем и перекрытием, согласно изобретению телескопический щит расположен с одной из сторон концевой секции параллельно ее продольной оси, а основной и выдвижной элементы щита со стороны, противополож- 25 ной их связи с основанием и перекрытием, выполнен с проушинами для шарнирного соединения с раздвижным фартуком, причем основной элемент выполнен с криволинейным пазом с захватами, а завальное 30 ограждение секции - с фигурной осью для взаимодействия ее с захватами на всем ди-пазоне раздвижности секции крепи. Такое выполнение концевой секции крепи увеличивает надежность защиты рабоче- 35 го пространства от обрушенных пород но флангах крепи, что повышает э ффективность работы щитового агрегата. На фиг.1 изображена крепь - общий вид; на фиг.2 - концевая секция крепи с 40 телескопическим щитом - пид А: на фиг.З концевая секций кропи (сечение Б-Б); на фиг. 4 - телескопический щт (сечение В-В); фиг. 5 -узел соединения телескопического щита с 01 раждением секции щитовой крепи 45 (сечение Г-Г). Концевые секции расположены по флангам крепи и каждая из них включает раздвижной фартук 1, телескопический щит 2, стойки 3,перекрытие 4, основание 5, завальное ограждение 6 в виде шарнирного четырехзвенника, состоящего из рычага 7, траверсы В и кулисы 9. Рычаг 7 и траверса 8 связаны соответственно шарнирно одним концом с основанием 5, а другим-с кулисой 9. В свою очередь кулиса 9 связана шарнирно с перекрытием 4. Рычаг 7 одной из своих сторон, обращенной к щиту 2 жестко связан с фигурной осью 10. Раздвижной фартук 1 состоит из основной 11 и раздвижной 12 частей. Каждый телескопический щит 2 расположен с одной из сторон концевой секции параллельно ее продольной оси и состоят из основного 13 и выдпижного 14 элементов, основной элемент ЇЗ с одной стороны при помощи шарнира 15 свяэач с основанием 5, а с другой снабжен проушинами 1G для шарнирного соединения с основной частью 11 фартука 1. Выдвижной элемент 14 телескопического щита 2 также с одной стороны при помощи шарнира 17 связан с перекрытием 4, а с другой снабжен проушиной 18 для шарнирного соединения с раздвижной частью 12 фартука 1. Основной элемент 13 телескопического щита 2 со стороны, обращенной к концевой секции, снабжен криволинейным пазом 19 с захпатом 20. В пазу 19 помещается фигурна,, ось 10, которая имеет круговой выступ 21. При рззвижке концевой секции при помощи шарниров 15 и 17 раздвигается телескопический щит 2, заставляя приспособливаться к мощности пласта, связанной с мим шарнирно, раздвижной фартук 1. Одновременно при раздвижке концевой секции поворачивается рычаг 7, с жестко связанной с ним осью 10, которая перемещается в пазу 19, взаимодействуя круговым выступом 21 с захватами 20. что не позволяет телескопическому щиту 2 поворачиваться а плоскости пласта относительно концевой секции и обеспечивает надежность защиты рабочего пространства крепи со стороны обрушенных 4735 ВибЛ A М_ІН_ h 4735 б-б Фиг. З 4735 Фиг.5 Упорядник Замовлення 596 Техред М.Моргентал Коректор С.Патрушева Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл.( 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
