Електронний пристрій для збору отрути бджіл

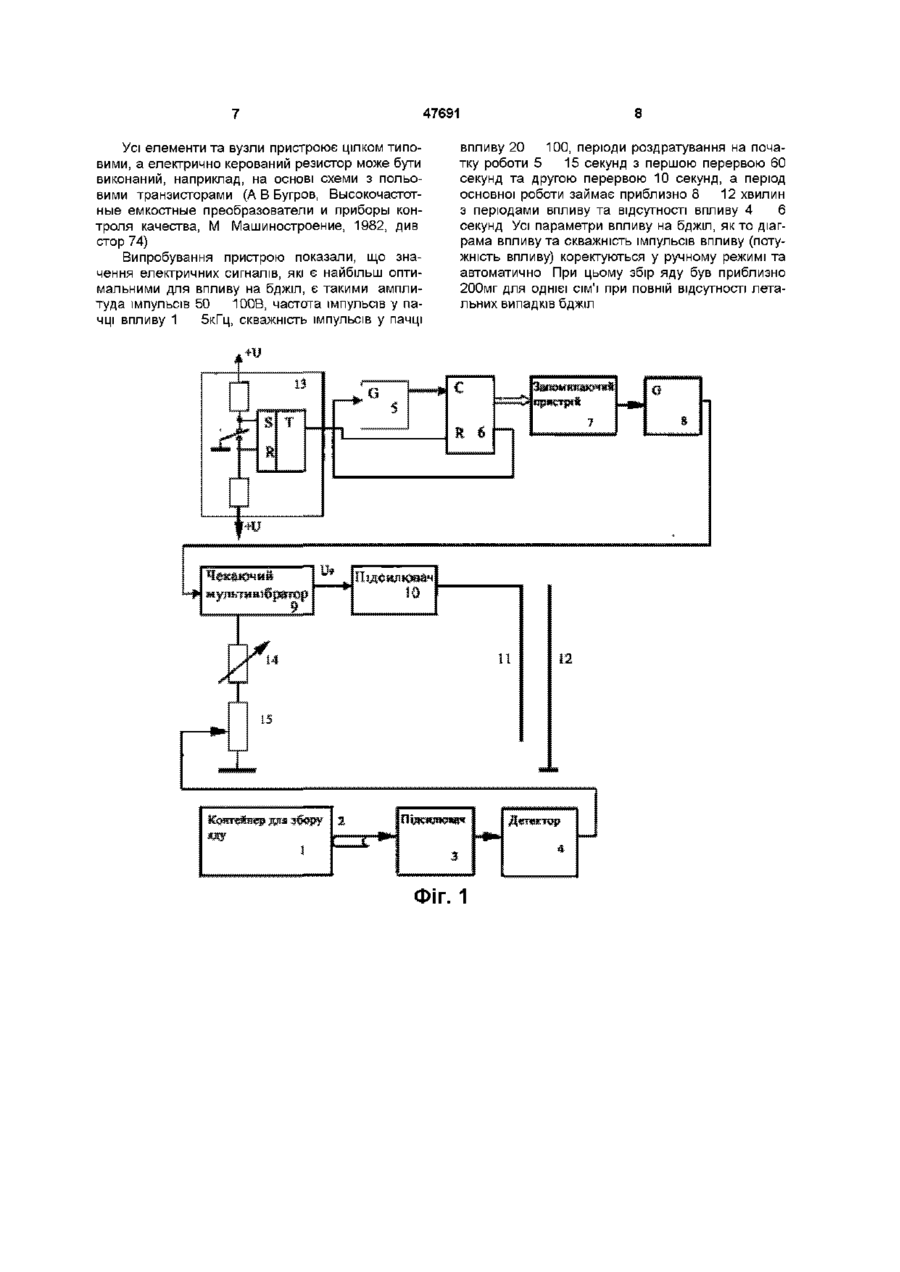

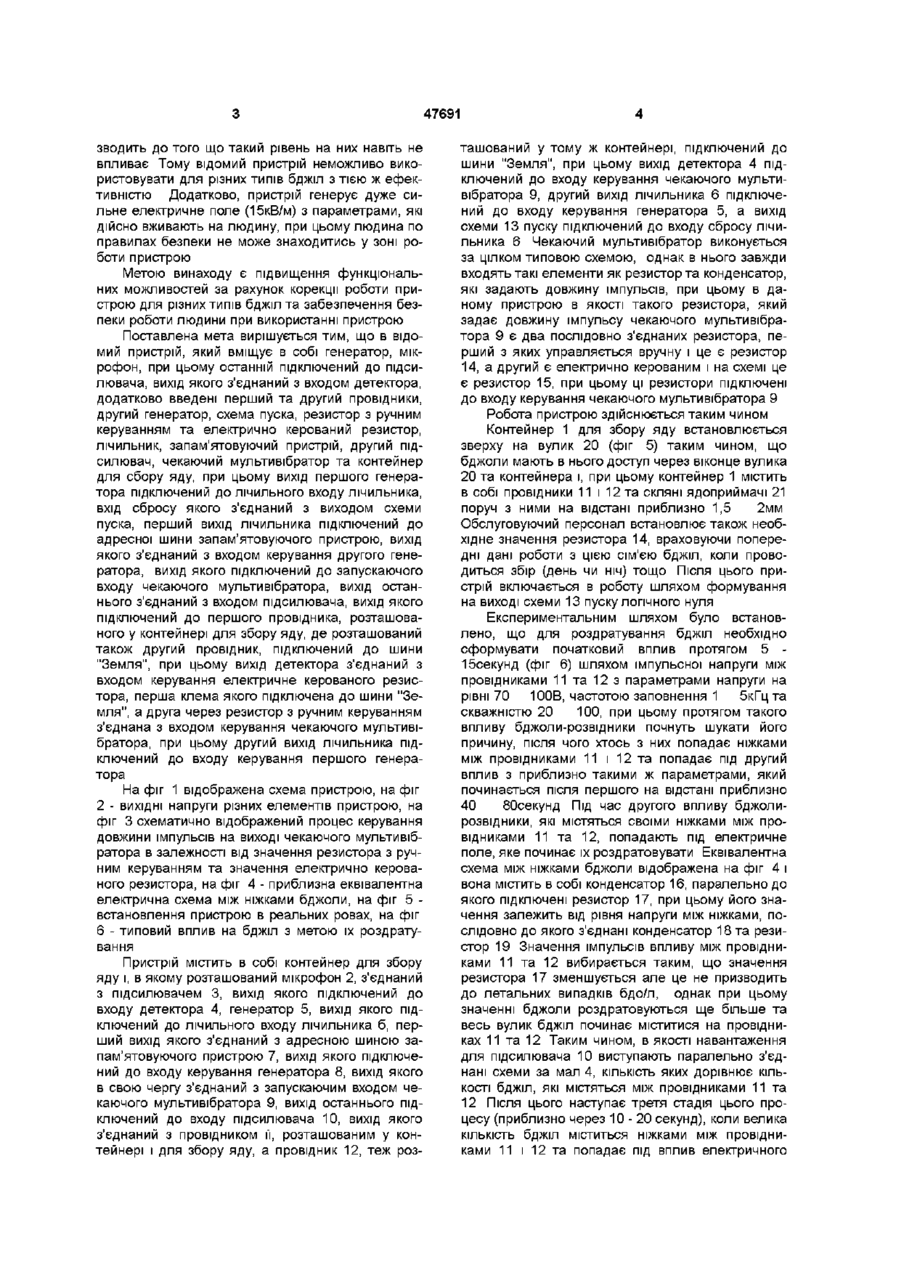

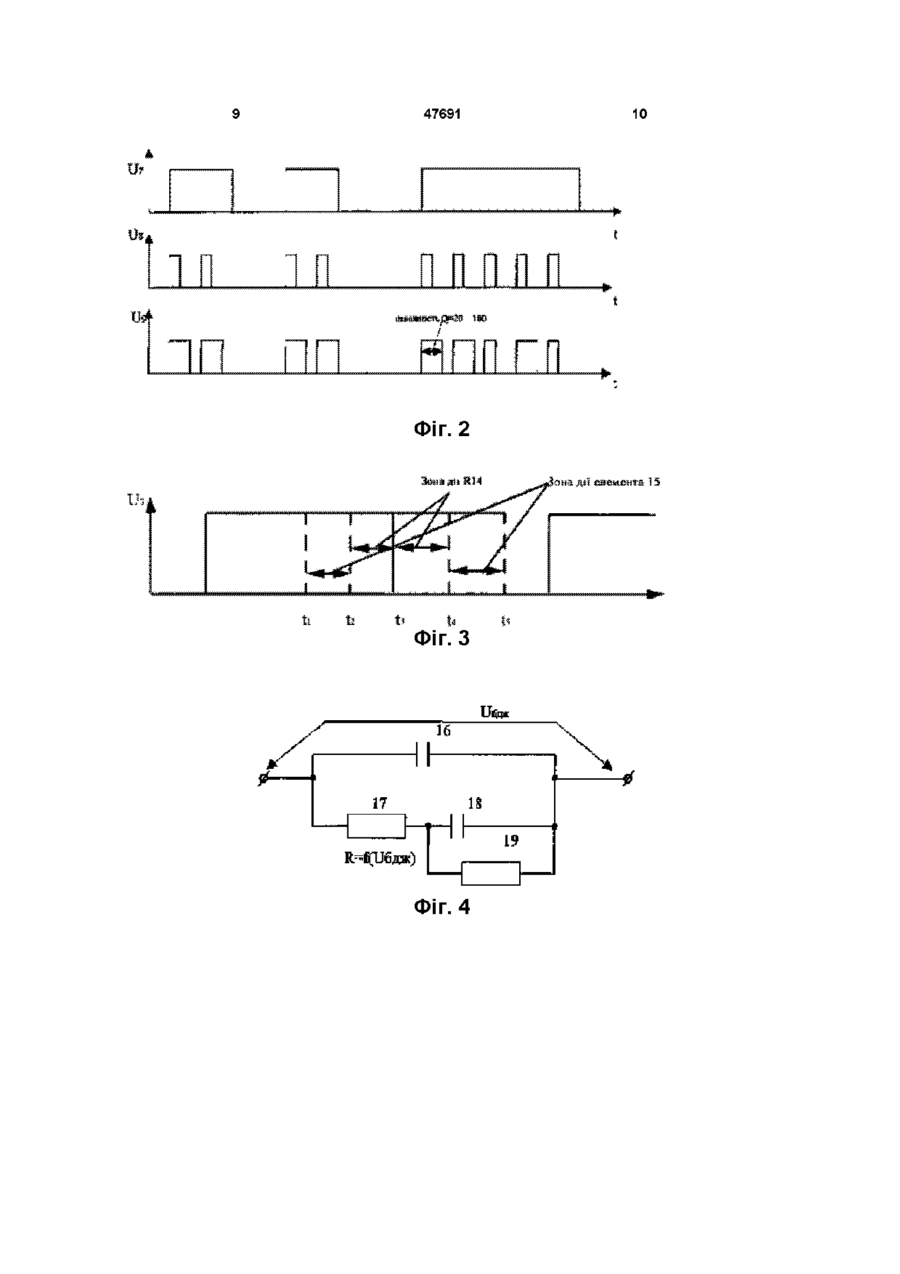

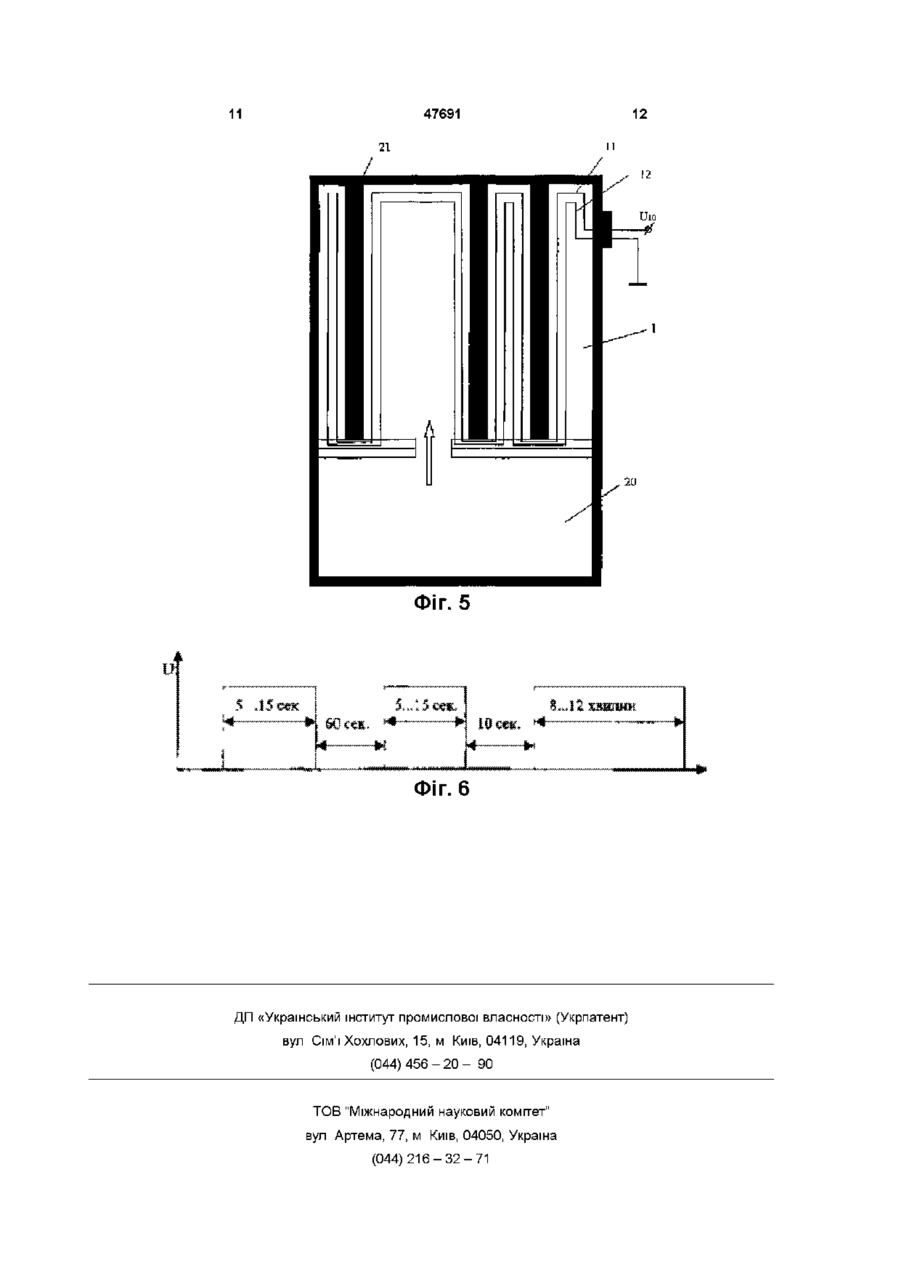

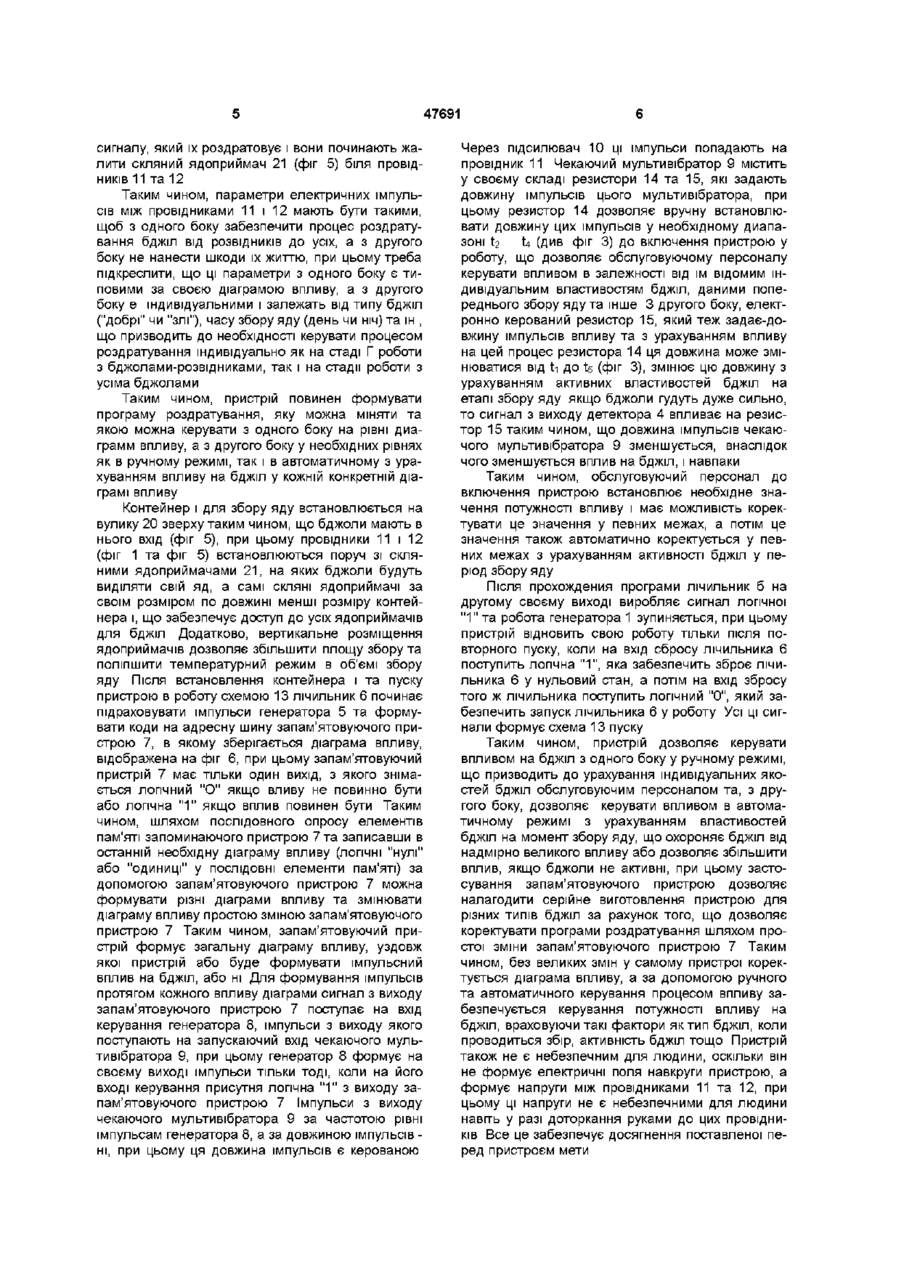

Електронний пристрій для збору отрути бджіл, який містить в собі генератор, мікрофон, при цьому останній підключений до підсилювача, вихід якого з'єднаний з входом детектора, який відрізняється тим, що в нього додатково введені другий генератор, схема пуску, резистор з ручним керуванням та електрично керований резистор, лічильник, запам'ятовуючий пристрій, другий підсилювач, очікувальний мультивібратор, перший та другий провідники та контейнер для збору отрути, при цьому вихід першого генератора підклю чений до лічильного входу лічильника, вхід скидання якого з'єднаний з виходом схеми пуску, перший вихід лічильника підключений до адресної шини запам'ятовуючого пристрою, вихід якого з'єднаний з входом керування другого генератора, вихід якого підключений до запускного входу очікувального мультивібратора, вихід останнього з'єднаний з входом підсилювача, вихід якого підключений до першого провідника, розташованого у контейнері для збору отрути, у якому також розташований другий провідник, з'єднаний з шиною "Земля", при цьому вихід детектора з'єднаний з входом керування електрично керованого резистора, перша клема якого підключена до шини "Земля", а друга через резистор з ручним керуванням з'єднана з входом керування очікувального мультивібратора, при цьому другий вихід лічильника підключений до входу керування першого генератора Винахід відноситься до бджолознавства та може застосовуватись для збору яду бджіл Відомий пристрій для збору яду бджіл, який містить в собі направляючі, скляні ядоприймачі, два електроди, електричні СВІТОВІ лампи та блок керування (патент Російської Федерації №2058732, Бюл №12, 1996) Недоліком пристрою є те, що немає ніякої інформації про вплив пристрою на поведінку бджіл та ніякого керування роботи пристрою в залежності від таких факторів як тип бджіл, коли проводится збір тощо Найбільш близьким до винаходу є пристрій для збору яду бджіл, який містить в собі генератор з двома електродами, вулик, послідовно з'єднані мікрофон, підсилювач, детектор та компаратор, вихід якого з'єднаний з входом керування генератора, репстратор, вхід якого підключений до виходу детектора, при цьому вихід генератора підключений до першого електрода, а другий електрод з'єднаний з нульовою шиною (винахід №1687178 СРСР, Бюлетень №40, 1991) Пристрій дозволяє враховувати поведінку бджіл під час роботи пристрою та коректувати час впливу пристрою на бджіл Недоліками пристрою є неможливість використання з різними типами бджіл, можливість призведення бджіл до летальних випадків, низька безпека для обслуговуючого персоналу Дійсно, В зв'язку з тим, що для різних типів бджіл з різних регіонів для здобуття їх яду треба використовувати для них різні рівні сигналів для корекції їх поведінки та роздратування, у даному пристрої немає ніякої корекції рівнів, при яких пристрій припиняє та починає свій вплив на бджіл, а також немає корекції максимального та мінімального впливу, що призводить до того, що якщо для одного типа бджіл один рівень впливу призводить до такої їх поведінки коли вони виділяють яд, то для другого типа бджіл той же рівень впливу може призвести до летальних випадків і це залежить від регіону їх життя, типу та інше або, навпаки, при (О 47691 зводить до того що такий рівень на них навіть не впливає Тому відомий пристрій неможливо використовувати для різних типів бджіл з тією ж ефективністю Додатково, пристрій генерує дуже сильне електричне поле (15кВ/м) з параметрами, які дійсно вживають на людину, при цьому людина по правилах безпеки не може знаходитись у зоні роботи пристрою Метою винаходу є підвищення функціональних можливостей за рахунок корекції роботи пристрою для різних типів бджіл та забезпечення безпеки роботи людини при використанні пристрою Поставлена мета вирішується тим, що в відомий пристрій, який вміщує в собі генератор, мікрофон, при цьому останній підключений до підсилювача, вихід якого з'єднаний з входом детектора, додатково введені перший та другий провідники, другий генератор, схема пуска, резистор з ручним керуванням та електрично керований резистор, лічильник, запам'ятовуючий пристрій, другий підсилювач, чекаючий мультивібратор та контейнер для сбору яду, при цьому вихід першого генератора підключений до лічильного входу лічильника, вхід сбросу якого з'єднаний з виходом схеми пуска, перший вихід лічильника підключений до адресної шини запам'ятовуючого пристрою, вихід якого з'єднаний з входом керування другого генератора, вихід якого підключений до запускаючого входу чекаючого мультивібратора, вихід останнього з'єднаний з входом підсилювача, вихід якого підключений до першого провідника, розташованого у контейнері для збору яду, де розташований також другий провідник, підключений до шини "Земля", при цьому вихід детектора з'єднаний з входом керування електричне керованого резистора, перша клема якого підключена до шини "Земля", а друга через резистор з ручним керуванням з'єднана з входом керування чекаючого мультивібратора, при цьому другий вихід лічильника підключений до входу керування першого генератора На фіг 1 відображена схема пристрою, на фіг 2 - ВИХІДНІ напруги різних елементів пристрою, на фіг 3 схематично відображений процес керування довжини імпульсів на виході чекаючого мультивібратора в залежності від значення резистора з ручним керуванням та значення електрично керованого резистора, на фіг 4 - приблизна еквівалентна електрична схема між ніжками бджоли, на фіг 5 встановлення пристрою в реальних ровах, на фіг 6 - типовий вплив на бджіл з метою їх роздратування Пристрій містить в собі контейнер для збору яду і, в якому розташований мікрофон 2, з'єднаний 3 підсилювачем 3, вихід якого підключений до входу детектора 4, генератор 5, вихід якого підключений до лічильного входу лічильника б, перший вихід якого з'єднаний з адресною шиною запам'ятовуючого пристрою 7, вихід якого підключений до входу керування генератора 8, вихід якого в свою чергу з'єднаний з запускаючим входом чекаючого мультивібратора 9, вихід останнього підключений до входу підсилювача 10, вихід якого з'єднаний з провідником її, розташованим у контейнері і для збору яду, а провідник 12, теж роз ташований у тому ж контейнері, підключений до шини "Земля", при цьому вихід детектора 4 підключений до входу керування чекаючого мультивібратора 9, другий вихід лічильника 6 підключений до входу керування генератора 5, а вихід схеми 13 пуску підключений до входу сбросу лічильника 6 Чекаючий мультивібратор виконується за цілком типовою схемою, однак в нього завжди входять такі елементи як резистор та конденсатор, які задають довжину імпульсів, при цьому в даному пристрою в якості такого резистора, який задає довжину імпульсу чекаючого мультивібратора 9 є два послідовно з'єднаних резистора, перший з яких управляється вручну і це є резистор 14, а другий є електрично керованим і на схемі це є резистор 15, при цьому ці резистори підключені до входу керування чекаючого мультивібратора 9 Робота пристрою здійснюється таким чином Контейнер 1 для збору яду встановлюється зверху на вулик 20 (фіг 5) таким чином, що бджоли мають в нього доступ через віконце вулика 20 та контейнера і, при цьому контейнер 1 містить в собі провідники 11 і 12 та скляні ядоприймачі 21 поруч з ними на відстані приблизно 1,5 2мм Обслуговуючий персонал встановлює також необхідне значення резистора 14, враховуючи попередні дані роботи з цією сім'єю бджіл, коли проводиться збір (день чи ніч) ТОЩО ПІСЛЯ ЦЬОГО при стрій включається в роботу шляхом формування на виході схеми 13 пуску логічного нуля Експериментальним шляхом було встановлено, що для роздратування бджіл необхідно сформувати початковий вплив протягом 5 15секунд (фіг 6) шляхом імпульсної напруги між провідниками 11 та 12 з параметрами напруги на рівні 70 100В, частотою заповнення 1 5кГц та скважністю 20 100, при цьому протягом такого впливу бджоли-розвідники почнуть шукати його причину, після чого хтось з них попадає ніжками між провідниками 11 і 12 та попадає під другий вплив з приблизно такими ж параметрами, який починається після першого на відстані приблизно 40 80секунд Під час другого впливу бджолирозвідники, які містяться своїми ніжками між провідниками 11 та 12, попадають під електричне поле, яке починає їх роздратовувати Еквівалентна схема між ніжками бджоли відображена на фіг 4 і вона містить в собі конденсатор 16, паралельно до якого підключені резистор 17, при цьому його значення залежить від рівня напруги між ніжками, послідовно до якого з'єднані конденсатор 18 та резистор 19 Значення імпульсів впливу між провідниками 11 та 12 вибирається таким, що значення резистора 17 зменшується але це не призводить до летальних випадків бдо/л, однак при цьому значенні бджоли роздратовуються ще більше та весь вулик бджіл починає міститися на провідниках 11 та 12 Таким чином, в якості навантаження для підсилювача 10 виступають паралельно з'єднані схеми за мал 4, КІЛЬКІСТЬ ЯКИХ дорівнює КІЛЬ КОСТІ бджіл, які містяться між провідниками 11 та 12 Після ЦЬОГО наступає третя стадія цього процесу (приблизно через 10-20 секунд), коли велика КІЛЬКІСТЬ бджіл міститься ніжками між провідниками 11 і 12 та попадає під вплив електричного 47691 сигналу, який їх роздратовує і вони починають жалити скляний ядоприймач 21 (фіг 5) біля провідників 11 та 12 Таким чином, параметри електричних імпульсів між провідниками 11 і 12 мають бути такими, щоб з одного боку забезпечити процес роздратування бджіл від розвідників до усіх, а з другого боку не нанести шкоди їх життю, при цьому треба підкреслити, що ці параметри з одного боку є типовими за своєю діаграмою впливу, а з другого боку є індивідуальними і залежать від типу бджіл ("добрі" чи "злі"), часу збору яду (день чи ніч) та ш , що призводить до необхідності керувати процесом роздратування індивідуально як на стаді Г роботи з бджолами-розвідниками, так і на стадії роботи з усіма бджолами Таким чином, пристрій повинен формувати програму роздратування, яку можна міняти та якою можна керувати з одного боку на рівні диаграмм впливу, а з другого боку у необхідних рівнях як в ручному режимі, так і в автоматичному з урахуванням впливу на бджіл у кожній конкретній діаграмі впливу Контейнер і для збору яду встановлюється на вулику 20 зверху таким чином, що бджоли мають в нього вхід (фіг 5), при цьому провідники 11 і 12 (фіг 1 та фіг 5) встановлюються поруч зі скляними ядоприймачами 21, на яких бджоли будуть виділяти свій яд, а самі скляні ядоприймачі за своїм розміром по довжині менші розміру контейнера і, що забезпечує доступ до усіх ядоприимачів для бджіл Додатково, вертикальне розміщення ядоприимачів дозволяє збільшити площу збору та поліпшити температурний режим в об'ємі збору яду Після встановлення контейнера і та пуску пристрою в роботу схемою 13 лічильник 6 починає підраховувати імпульси генератора 5 та формувати коди на адресну шину запам'ятовуючого пристрою 7, в якому зберігається діаграма впливу, відображена на фіг 6, при цьому запам'ятовуючий пристрій 7 має тільки один вихід, з якого знімається логічний "О" якщо вливу не повинно бути або логічна " 1 " якщо вплив повинен бути Таким чином, шляхом послідовного опросу елементів пам'яті запоминаючого пристрою 7 та записавши в останній необхідну діаграму впливу (ЛОГІЧНІ "нулі" або "одиниці" у ПОСЛІДОВНІ елементи пам'яті) за допомогою запам'ятовуючого пристрою 7 можна формувати різні діаграми впливу та змінювати діаграму впливу простою зміною запам'ятовуючого пристрою 7 Таким чином, запам'ятовуючий пристрій формує загальну діаграму впливу, уздовж якої пристрій або буде формувати імпульсний вплив на бджіл, або ні Для формування імпульсів протягом кожного впливу діаграми сигнал з виходу запам'ятовуючого пристрою 7 поступає на вхід керування генератора 8, імпульси з виходу якого поступають на запускаючий вхід чекаючого мультивібратора 9, при цьому генератор 8 формує на своєму виході імпульси тільки тоді, коли на його вході керування присутня логічна " 1 " з виходу запам'ятовуючого пристрою 7 Імпульси з виходу чекаючого мультивібратора 9 за частотою рівні імпульсам генератора 8, а за довжиною імпульсів ні, при цьому ця довжина імпульсів є керованою Через підсилювач 10 ці імпульси попадають на провідник 11 Чекаючий мультивібратор 9 містить у своєму складі резистори 14 та 15, які задають довжину імпульсів цього мультивібратора, при цьому резистор 14 дозволяє вручну встановлювати довжину цих імпульсів у необхідному диапазоні \.2 U (див фіг 3) до включення пристрою у роботу, що дозволяє обслуговуючому персоналу керувати впливом в залежності від їм відомим індивідуальним властивостям бджіл, даними попереднього збору яду та інше 3 другого боку, електронно керований резистор 15, який теж задає-довжину імпульсів впливу та з урахуванням впливу на цей процес резистора 14 ця довжина може змінюватися від ti до ts (фіг 3), змінює цю довжину з урахуванням активних властивостей бджіл на етапі збору яду якщо бджоли гудуть дуже сильно, то сигнал з виходу детектора 4 впливає на резистор 15 таким чином, що довжина імпульсів чекаючого мультивібратора 9 зменшується, внаслідок чого зменшується вплив на бджіл, і навпаки Таким чином, обслуговуючий персонал до включення пристрою встановлює необхідне значення потужності впливу і має можливість коректувати це значення у певних межах, а потім це значення також автоматично коректується у певних межах з урахуванням активності бджіл у період збору яду Після прохождения програми лічильник б на другому своєму виході виробляє сигнал логічної "1"та робота генератора 1 зупиняється, при цьому пристрій відновить свою роботу тільки після повторного пуску, коли на вхідсбросу лічильника 6 поступить логічна " 1 " , яка забезпечить зброє лічильника 6 у нульовий стан, а потім на вхід збросу того ж лічильника поступить логічний "0", який забезпечить запуск лічильника 6 у роботу Усі ці сигнали формує схема 13 пуску Таким чином, пристрій дозволяє керувати впливом на бджіл з одного боку у ручному режимі, що призводить до урахування індивідуальних якостей бджіл обслуговуючим персоналом та, з другого боку, дозволяє керувати впливом в автоматичному режимі з урахуванням властивостей бджіл на момент збору яду, що охороняє бджіл від надмірно великого впливу або дозволяє збільшити вплив, якщо бджоли не активні, при цьому застосування запам'ятовуючого пристрою дозволяє налагодити серійне виготовлення пристрою для різних типів бджіл за рахунок того, що дозволяє коректувати програми роздратування шляхом простої зміни запам'ятовуючого пристрою 7 Таким чином, без великих змін у самому пристрої коректується діаграма впливу, а за допомогою ручного та автоматичного керування процесом впливу забезпечується керування потужності впливу на бджіл, враховуючи такі фактори як тип бджіл, коли проводиться збір, активність бджіл тощо Пристрій також не є небезпечним для людини, оскільки він не формує електричні поля навкруги пристрою, а формує напруги між провідниками 11 та 12, при цьому ці напруги не є небезпечними для людини навіть у разі доторкання руками до цих провідників Все це забезпечує досягнення поставленої перед пристроєм мети 47691 Усі елементи та вузли пристроює цілком типовими, а електрично керований резистор може бути виконаний, наприклад, на основі схеми з польовими транзисторами (А В Бугров, Высокочастотные емкостные преобразователи и приборы контроля качества, М Машиностроение, 1982, див стор 74) Випробування пристрою показали, що значення електричних сигналів, які є найбільш оптимальними для впливу на бджіл, є такими амплитуда імпульсів 50 100В, частота імпульсів у пачці впливу 1 5кГц, скважність імпульсів у пачці 8 впливу 20 100, періоди роздратування на початку роботи 5 15 секунд з першою перервою 60 секунд та другою перервою 10 секунд, а період основної роботи займає приблизно 8 12 хвилин з періодами впливу та відсутності впливу 4 6 секунд Усі параметри впливу на бджіл, як то діаграма впливу та скважність імпульсів впливу (потужність впливу) коректуються у ручному режимі та автоматично При цьому збір яду був приблизно 200мг для однієї сім'ї при повній відсутності летальних випадків бджіл ФІГ. 1 47691 10 Фіг. 2 Фіг. З 17 IS 19 Фіг. 4 11 47691 12 21 ГА Фіг. 5 Фіг. 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
