Система розсувних дверей “браун”

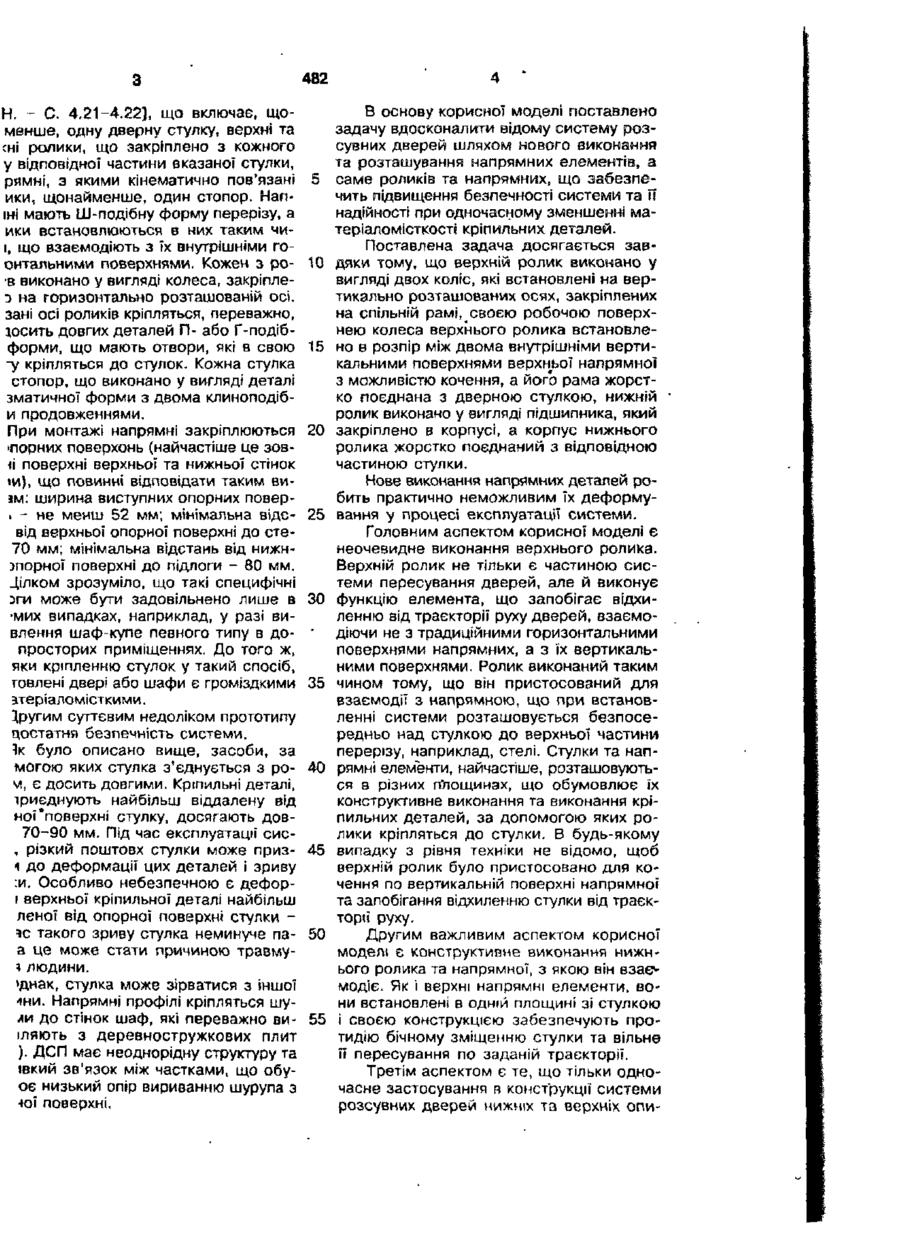

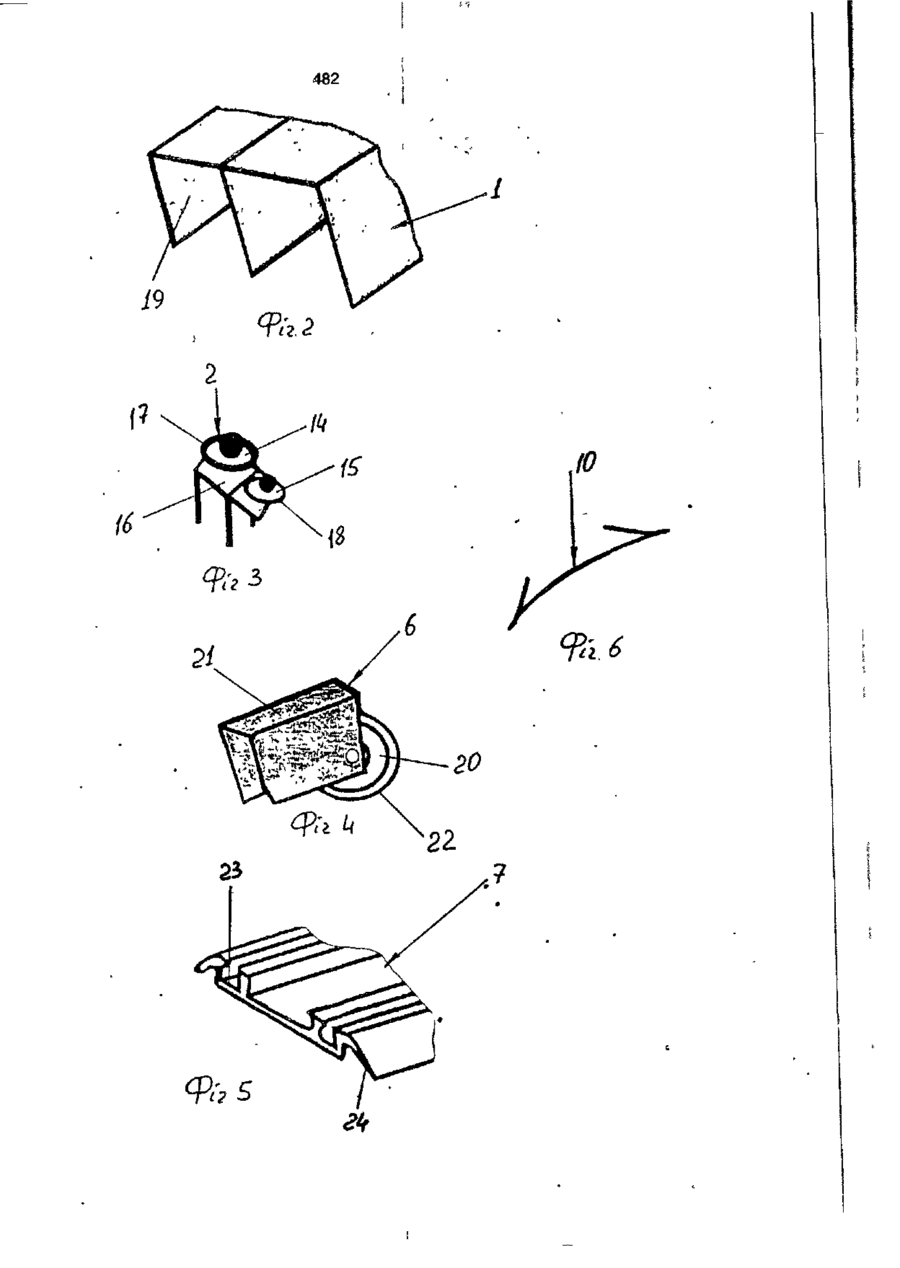

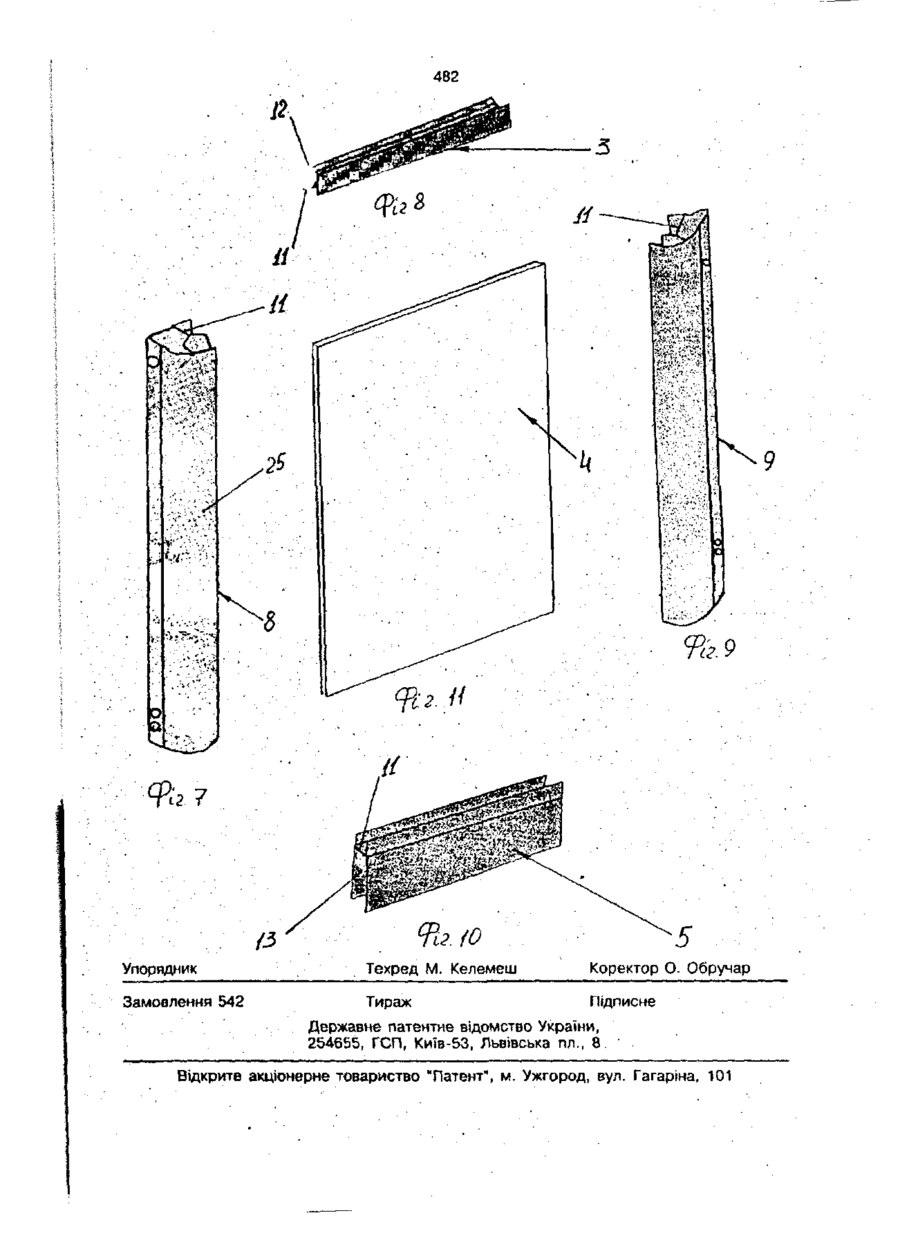

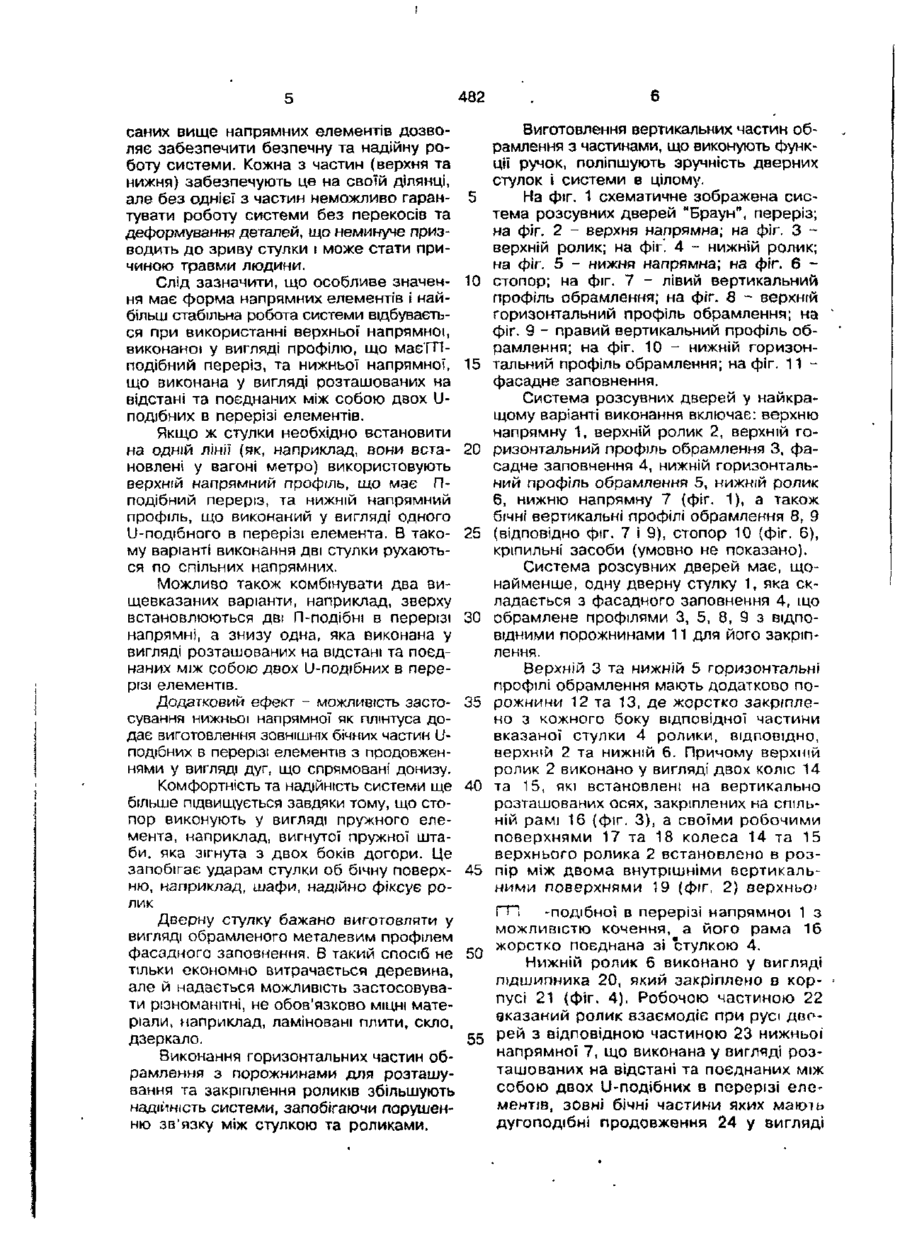

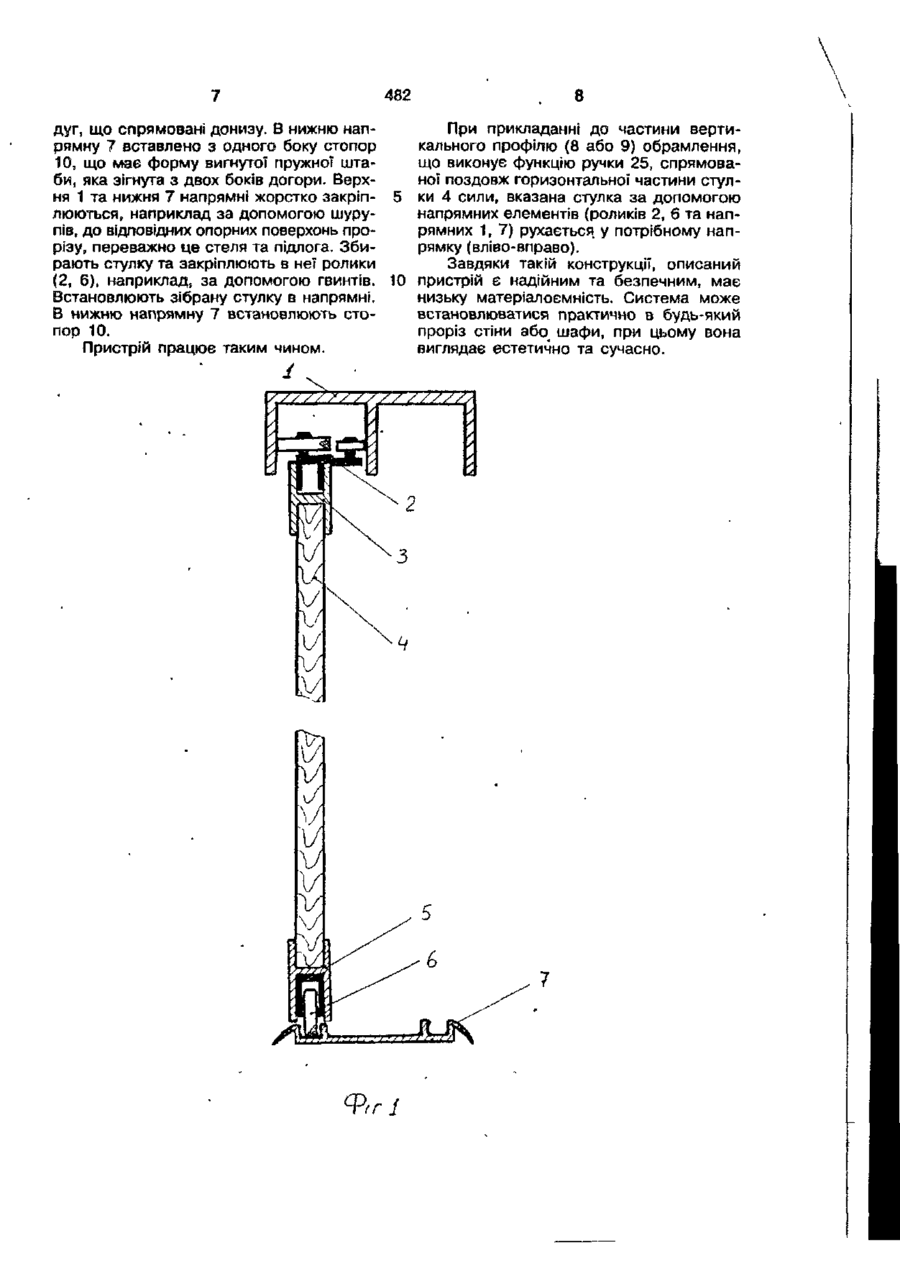

1. Система розсувних дверей, що включає, щонайменше, одну дверну стулку, верхні та нижні ролики, що закріплено з кожного боку відповідної частини вказаної стулки, напрямні, з якими кінематично пов'язані ролики, щонайменше, один стопор, яка в і д р і з н я є т ь с я тим, що кожний верхній ролик виконано у вигляді двох коліс, які встановлені на вертикально розташованих осях, закріплених на спільній рамі, своїми робочими поверхнями колеса верхнього ролика встановлено в розпір між двома внутрішніми вертикальними поверхнями верхньої напрямної з можливістю кочення, а його рама жорстко поєднана зі стулкою, нижній ролик виконано у ВИГЛЯДІ підшипника, який закріплено в корпусі, а корпус нижнього ролика жорстко поєднаний з відповідною частиною стулки. 482 H. - С. 4.21-4.22], що включає, щоменше, одну дверну стулку, верхні та сні ролики, що закріплено з кожного у відповідної частини вказаної стулки, рямні, з якими кінематично пов'язані ики, щонаймению, один стопор. Напіні мають Ш-подібну форму перерізу, а ики встановлюються в них таким чиі, що взаємодіють з їх внутрішніми гоонтальними поверхнями. Кожен з ров виконано у вигляді колеса, закріплеэ на горизонтально розташованій осі. зані осі роликів кріпляться, переважно, досить довгих деталей П- або Г-подібформи, що мають отвори, які в свою -у кріпляться до стулок. Кожна стулка стопор, що виконано у вигляді деталі зматичної форми з двома клиноподіби продовженнями. При монтажі напрямні закріплюються •порних поверхонь (найчастіше це зовй поверхні верхньої та нижньої стінок »и), що повинні відповідати таким ВИЇМ: ширина виступних опорних повер. - не менш 52 мм; мінімальна відсвід верхньої опорної поверхні до сте70 мм; мінімальна відстань від нижнзпорної поверхні до підлоги - 80 мм. Ділком зрозуміло, що такі специфічні эги може бути задовільнено лише в 'мих випадках, наприклад, у разі вивлення шаф-купе певного типу в допросторих приміщеннях. До того ж, яки кріпленню стулок у такий спосіб, товлені двері або шафи є громіздкими зтеріаломісткими. другим суттєвим недоліком прототипу цостатня безпечність системи. 1к було описано вище, засоби, за могою яких стулка з'єднується з ром, є досить довгими. Кріпильні деталі, іриєднують найбільш віддалену від ної'поверхні стулку, досягають дов70-90 мм. Під час експлуатації сис, різкий поштовх стулки може приз1 до деформації цих деталей і зриву :и. Особливо небезпечною є дефорі верхньої кріпильної деталі найбільш леної від опорної поверхні стулки эс такого зриву стулка неминуче паа це може стати причиною травму; людини. *диак, стулка може зірватися з іншої •іни. Напрямні профілі кріпляться шули до стінок шаф, які переважно виіляють з деревностружкових плит ). ДСП має неоднорідну структуру та івкий зв'язок між частками, и\о обуоє низький опір вириванню шурупа з •юї поверхні. 5 10 15 20 25 ЗО 35 40 45 50 55 4 В основу корисної моделі поставлено задачу вдосконалити відому систему розсувних дверей шляхом нового виконання та розташування напрямних елементів, а саме роликів та напрямних, що забезпечить підвищення безпечності системи та її надійності при одночасному зменшенні матеріаломісткості кріпильних деталей. Поставлена задача досягається завдяки тому, що верхній ролик виконано у вигляді двох коліс, які встановлені на вертикально розташованих осях, закріплених на спільній рамі, своєю робочою поверхнею колеса верхнього ролика встановлєно в розпір між двома внутрішніми вертикальними поверхнями верхньої напрямної з можливістю кочення, а його рама жорстко поєднана з дверною стулкою, нижній ролик виконано у вигляді підшипника, який закріплено в корпусі, а корпус нижнього ролика жорстко поєднаний з відповідною частиною стулки. Нове виконання напрямних деталей робить практично неможливим їх деформування у процесі експлуатації системи. Головним аспектом корисної моделі є неочевидне виконання верхнього ролика. Верхній ролик не тільки є частиною системи пересування дверей, але й виконує функцію елемента, що запобігає відхиленню від траєкторії руху дверей, взаємодіючи не з традиційними горизонтальними поверхнями напрямних, а з їх вертикальними поверхнями. Ролик виконаний таким чином тому, що він пристосований для взаємодії з напрямною, що при встановленні системи розташовується безпосередньо над стулкою до верхньої частини перерізу, наприклад, стелі. Стулки та напрямні елементи, найчастіше, розташовуються в різних площинах, що обумовлює їх конструктивне виконання та виконання кріпильних деталей, за допомогою яких ролики кріпляться до стулки. В будь-якому випадку з рівня техніки не відомо, щоб верхній ролик було пристосовано для кочення по вертикальній поверхні напрямної та запобігання відхиленню стулки від траєкторії руху. Другим важливим аспектом корисної моделі є конструктивне виконання нижнього ролика та напрямної, з якою він взає^ модіє. Як і верхні напрямні елементи, вони встановлені в одній площині зі стулкою і своєю конструкцією забезпечують протидію бічному зміщенню стулки та вільне ЇЇ пересування по заданій траєкторії. Третім аспектом є те, що тільки одночасне застосування в конструкції системи розсувних дверей нижніх та верхніх опи 482 саних вище напрямних елементів дозволяє забезпечити безпечну та надійну роботу системи. Кожна з частин (верхня та нижня) забезпечують це на своїй ділянці, але без однієї з частин неможливо гарантувати роботу системи без перекосів та деформування деталей, що неминуче призводить до зриву стулки і може стати причиною травми людини. Слід зазначити, що особливе значення має форма напрямних елементів і найбільш стабільна робота системи відбувається при використанні верхньої напрямної, виконано» у вигляді профілю, що має'ГПподібний переріз, та нижньої напрямної, що виконана у вигляді розташованих на відстані та поєднаних між собою двох Uподібних в перерізі елементів. Якщо ж стулки необхідно встановити на одній лінії (як, наприклад, вони встановлені у вагоні метро) використовують верхній напрямний профіль, що має Пподібний переріз, та нижній напрямний профіль, що виконаний у вигляді одного U-подібного в перерізі елемента. В такому варіанті виконання дві стулки рухаються по спільних напрямних. Можливо також комбінувати два вищевказаних варіанти, наприклад, зверху встановлюються дві П-подібні в перерізі напрямні, а знизу одна, яка виконана у вигляді розташованих на відстані та поєднаних між собою двох U-подібних в перерізі елементів. Додатковий ефект - можливість застосування нижньої напрямної як плінтуса додає виготовлення зовнішніх бічних частин Uподібних в перерізі елементів з продовженнями у вигляді дуг, що спрямовані донизу. Комфортність та надійність системи ще більше підвищується завдяки тому, що стопор виконують у вигляді пружного елемента, наприклад, вигнутої пружної штаби, яка зігнута з двох боків догори. Це запобігає ударам стулки об бічну поверхню, наприклад, шафи, надмно фіксує ролик Дверну стулку бажано виготовляти у вигляді обрамленого металевим профілем фасадного заповнення. В такий спосіб не тільки економно витрачається деревина, але й надається можливість застосовувати різноманітні, не обов'язково МІЦНІ матеріали, наприклад, ламіновані плити, скло, дзеркало. Виконання горизонтальних частин обрамлення з порожнинами для розташування та закріплення роликів збільшують надійність системи, запобігаючи порушенню зв'язку між стулкою та роликами. 5 10 15 20 25 ЗО 35 40 45 Виготовлення вертикальних частин обрамлення з частинами, що виконують функції ручок, поліпшують зручність дверних стулок і системи в цілому. На фіг. 1 схематичне зображена система розсувних дверей "Браун", переріз; на фіг. 2 - верхня напрямна; на фіг. З верхній ролик; на фіг'. 4 - нижній ролик; на фіг. 5 - нижня напрямна; на фіг. 6 стопор; на фіг. 7 - лівий вертикальний профіль обрамлення; на фіг. 8 ~ верхній горизонтальний профіль обрамлення; на фіг. 9 - правий вертикальний профіль обрамлення; на фіг. 10 - нижній горизонтальний профіль обрамлення; на фіг. 11 фасадне заповнення. Система розсувних дверей у найкращому варіанті виконання включає: верхню напрямну 1, верхній ролик 2, верхній горизонтальний профіль обрамлення 3, фасадне заповнення 4, нижній горизонтальний профіль обрамлення 5, нижній ролик 6, нижню напрямну 7 (фіг. 1), а також бічні вертикальні профілі обрамлення 8, 9 {відповідно фіг. 7 і 9), стопор 10 (фіг. 6), кріпильні засоби (умовно не показано). Система розсувних дверей має, щонайменше, одну дверну стулку 1, яка складається з фасадного заповнення 4, що обрамлене профілями 3, 5, 8, 9 з ВІДПОВІДНИМИ порожнинами 11 для його закріплення. Верхній 3 та нижній 5 горизонтальні профілі обрамлення мають додатково порожнини 12 та 13, де жорстко закріплено з кожного боку відповідної частини вказаної стулки 4 ролики, ВІДПОВІДНО, верхній 2 та нижній 6. Причому верхній ролик 2 виконано у вигляді двох коліс 14 та 15, які встановлені на вертикально розташованих осях, закріплених на спільній рамі 16 (фіг. 3), а своїми робочими поверхнями 17 та 18 колеса 14 та 15 верхнього ролика 2 встановлено в розпір між двома внутрішніми вертикальними поверхнями 19 (фіг, 2) верхньо' ГИ-подібної в перерізі напрямної 1 з можливістю кочення, а його рама 16 50 жорстко поєднана зі стулкою 4. Нижній ролик 6 виконано у вигляді підшипника 20, який закріплено в корпусі 21 (фіг. 4). Робочою частиною 22 вказаний ролик взаємодіє при русі дворєй з відповідною частиною 23 нижньої напрямної 7, що виконана у вигляді розташованих на відстані та поєднаних між собою двох U-подібних в перерізі елементів, зовні бічні частини яких мають дугоподібні продовження 24 у вигляді 8 дуг, що спрямовані донизу. В нижню напрямну 7 вставлено з одного боку стопор 10, що має форму вигнутої пружної штаби, яка зігнута з двох боків догори. Верхня 1 та нижня 7 напрямні жорстко закріплюються, наприклад за допомогою шурупів, до відповідних опорних поверхонь прорізу, переважно це стеля та підлога. Збирають стулку та закріплюють в неї ролики (2, 6), наприклад, за допомогою гвинтів. Встановлюють зібрану стулку в напрямні. В нижню напрямну 7 встановлюють стопор 10. Пристрій працює таким чином. ю При прикладанні до частини вертикального профілю (8 або 9) обрамлення, що виконує функцію ручки 25, спрямованої поздовж горизонтальної частини стулки 4 сили, вказана стулка за допомогою напрямних елементів (роликів 2, 6 та напрямних 1, 7) рухається у потрібному напрямку (вліво-вправо). Завдяки такій конструкції, описаний пристрій є надійним та безпечним, має низьку матеріалоємність. Система може встановлюватися практично в будь-який проріз стіни або шафи, при цьому вона виглядає естетично та сучасно. У 7 ^ Уп.6 482 ЯЬ. ю /З 5 Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення 542 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Вщкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
