Спосіб виявлення очисних пристроїв, що переміщаються в трубопроводі, та межі розподілу нафтопродуктів

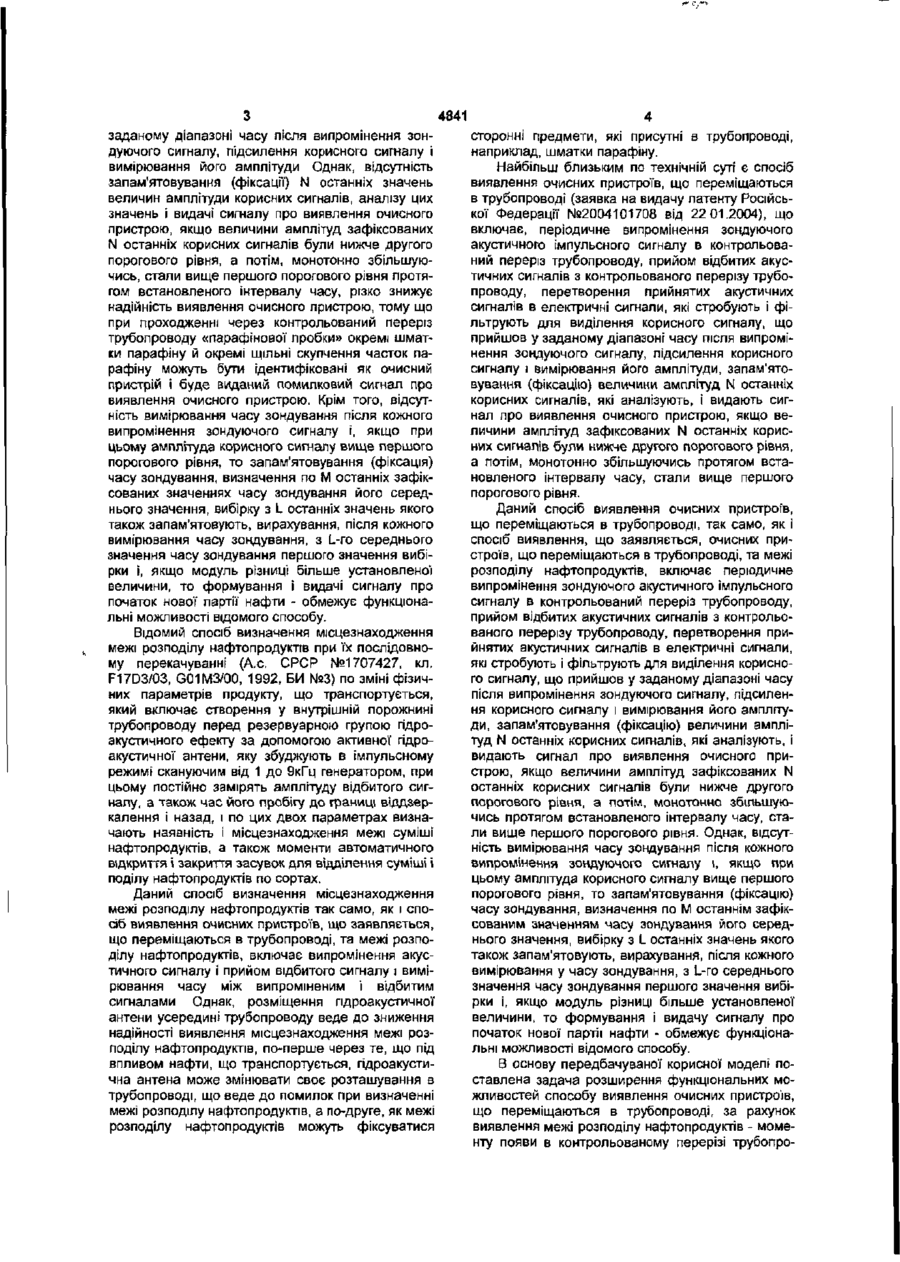

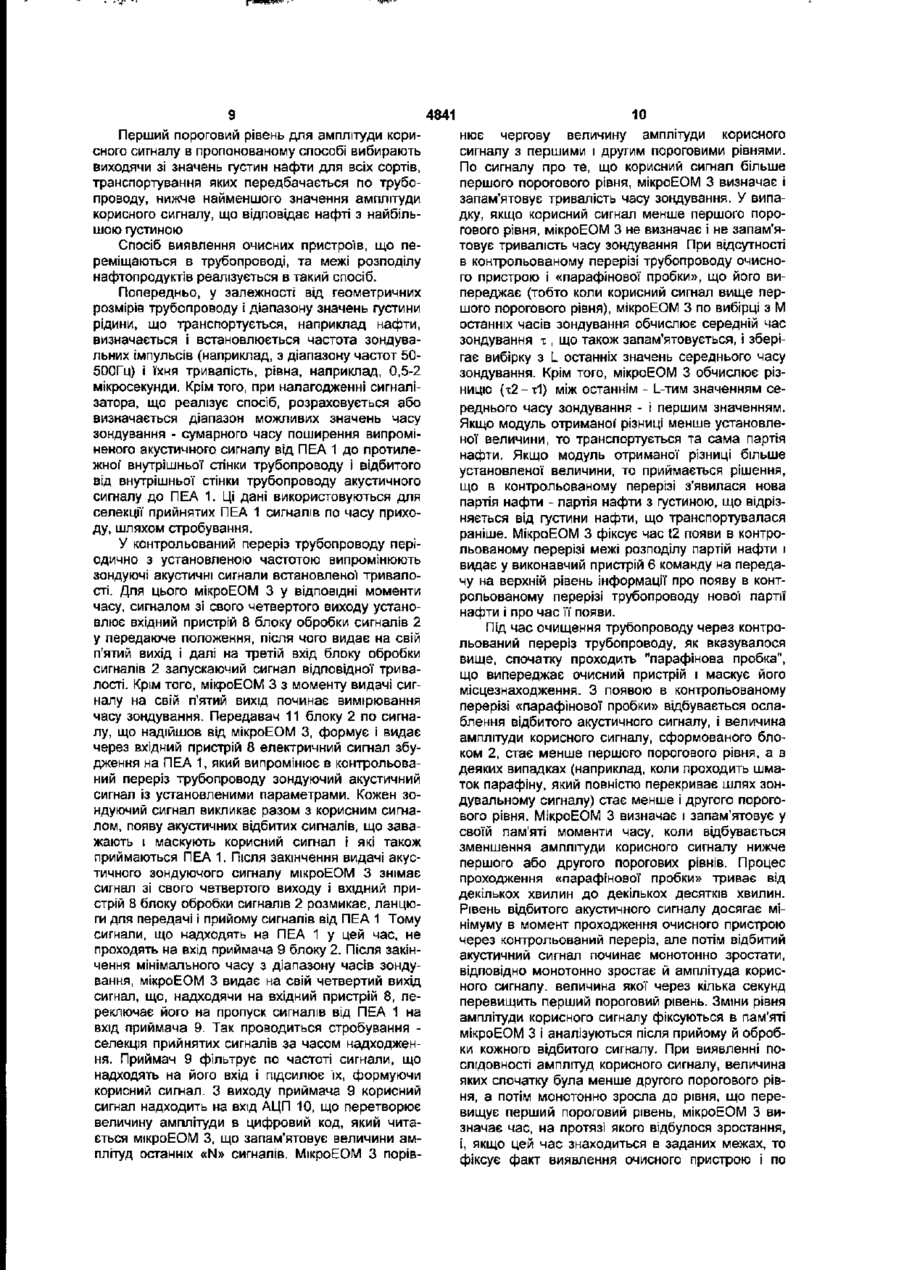

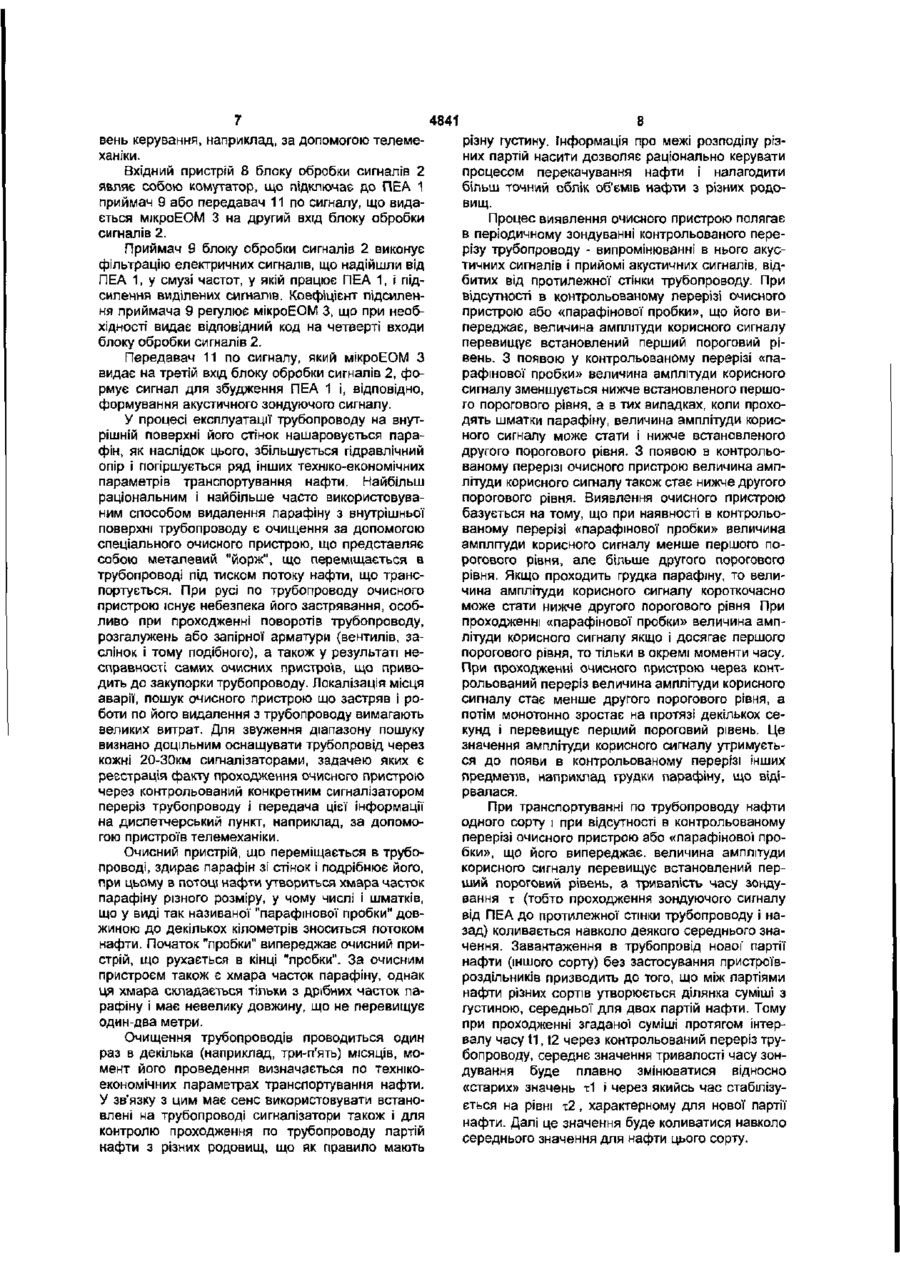

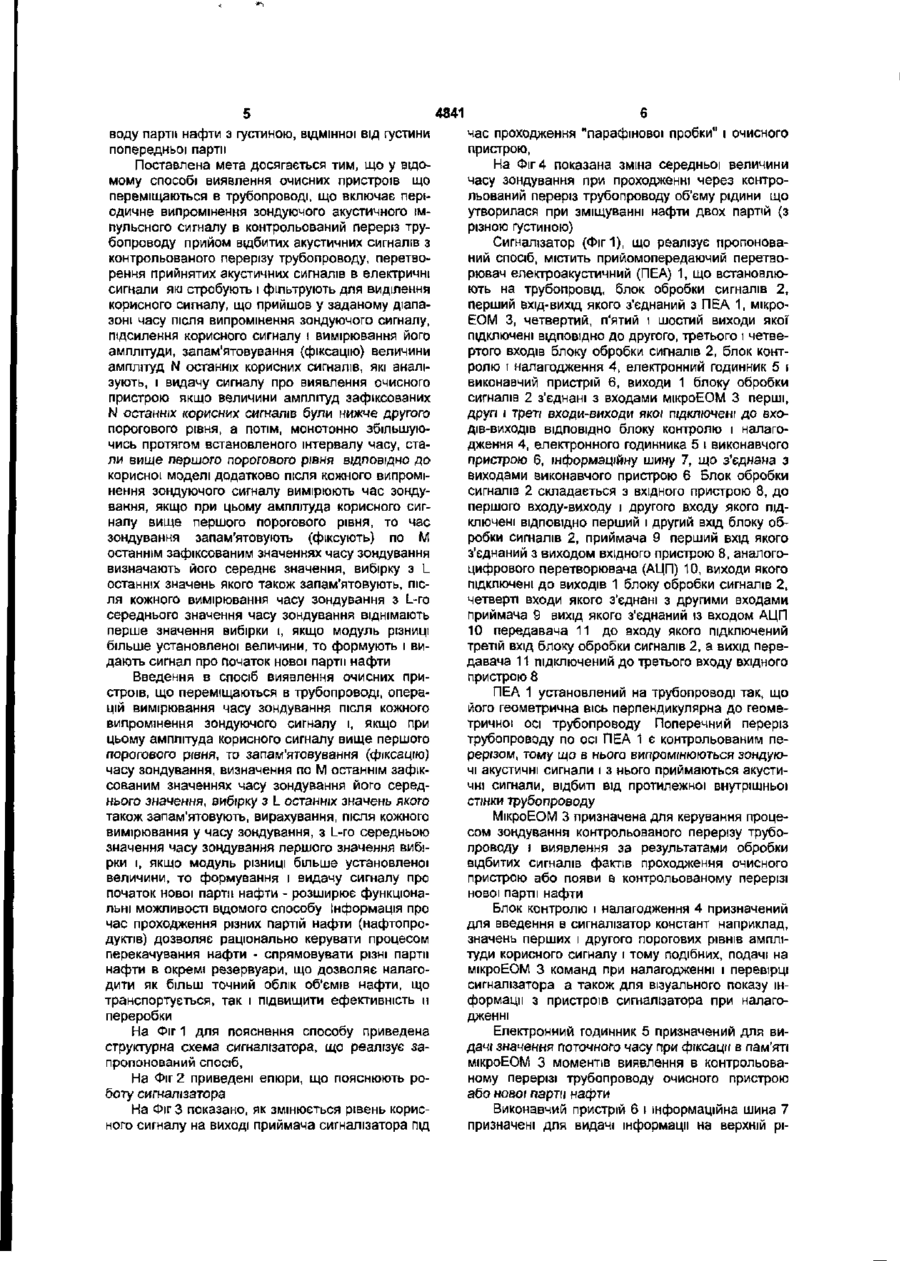

Спосіб виявлення очисних пристроїв, що переміщаються в трубопроводі, та межі розподілу нафтопродуктів, що включає періодичне випромінення зондуючого акустичного імпульсного сигналу в контрольований переріз трубопроводу, прийом відбитих акустичних сигналів з контрольованого перерізу трубопроводу, перетворення прийнятих акустичних сигналів в електричні сигнали, які стробують і фільтрують для виділення корисного сигналу, що надійшов у заданому діапазоні часу після випромінення зондуючого сигналу, підсилення корисного сигналу і вимірювання його амплітуди, запам'ятовування (фіксацію) величини амплітуд N останніх корисних сигналів, які аналізують, і видачу сигналу про виявлення очисного пристрою, якщо величини амплітуд зафіксованих N останніх корисних сигналів були нижче другого порогового рівня, а потім, монотонно збільшуючись протягом встановленого інтервалу часу, стали вище першого порогового рівня, який відрізняється тим, що додатково після кожного випромінення зондуючого сигналу вимірюють час зондування, якщо при цьому амплітуда корисного сигналу вища першого порогового рівня, то час зондування запам'ятовують (фіксують), по М останніх зафіксованих значеннях часу зондування визначають його середнє значення, вибірку з L останніх значень якого також запам'ятовують, після кожного вимірювання часу зондування з L-ro середнього значення часу зондування віднімають перше значення вибірки і, якщо модуль різниці більший за установлену величину, то формують і видають сигнал про початок нової партії нафти. Передбачувана корисна модель відноситься до області трубопровідного транспорту, зокрем, до транспортування по трубопроводах нафти і продуктів її переробки. Відомий спосіб виявлення очисних пристроїв, що переміщаються в нафтопроводі (деклараційний патент України №50141А, М. кл. F17D5/00, 2002, БВ №10), що включає періодичне випромінення зондуючого імпульсного акустичного сигналу в контрольований перетин трубопроводу, прийом відбитого акустичного сигналу з контрольованого перетину трубопроводу, перетворення відбитого акустичного сигналу в електричний сигнал, фільтрацію електричного сигналу в смузі частот зондуючого сигналу, стробування електричного сигналу для виділення складових, котрі прийшли в заданому діапазоні часу після випромінення зондуючого сигналу, підсилення електричного сигналу, вимірювання його рівня і формування контрольної напруги, пропорційної швидкості наростання рівня сигналу, порівняння контрольної напруги з напругою-порогом і ухвалення рішення про наявність очисного пристрою, якщо контрольна напруга перевищує порогову протягом заданого інтервалу часу. Даний спосіб виявлення очисних пристроїв, що переміщаються в трубопроводі так само, як і спосіб виявлення, що заявляється, очисних пристроїв, що переміщаються в трубопроводі, включає випромінення зондуючого акустичного імпульсного сигналу в контрольований переріз трубопроводу, прийом відбитого акустичного сигналу з контрольованого перерізу трубопроводу, перетворення відбитого акустичного сигналу в електричний сигнал, фільтрацію електричного сигналу в смузі частот зондуючого сигналу, стробування сигналу для виділення корисного сигналу складових акустичного сигналу, що прийшли в 00 4841 заданому діапазоні часу після випромінення зондуючого сигналу, підсилення корисного сигналу і вимірювання його амплітуди Однак, відсутність запам'ятовування (фіксації") N останніх значень величин амплітуди корисних сигналів, аналізу цих значень і видачі сигналу про виявлення очисного пристрою, якщо величини амплітуд зафіксованих N останніх корисних сигналів були нижче другого порогового рівня, а потім, монотонно збільшуючись, стали вище першого порогового рівня протягом встановленого інтервалу часу, різко знижує надійність виявлення очисного пристрою, тому що при проходженні через контрольований переріз трубопроводу «парафінової пробки» окремі шматки парафіну й окремі щільні скупчення часток парафіну можуть бути ідентифіковані як очисний пристрій і буде виданий помилковий сигнал про виявлення очисного пристрою. Крім того, відсутність вимірювання часу зондування після кожного випромінення зондуючого сигналу і, якщо при цьому амплітуда корисного сигналу вище першого порогового рівня, то запам'ятовування (фіксація) часу зондування, визначення по М останніх зафіксованих значеннях часу зондування його середнього значення, вибірку з L останніх значень якого також запам'ятовують, вирахування, після кожного вимірювання часу зондування, з L-ro середнього значення часу зондування першого значення вибірки і, якщо модуль різниці більше установленої величини, то формування і видачі сигналу про початок нової партії нафти - обмежує функціональні можливості відомого способу. Відомий спосіб визначення місцезнаходження межі розподілу нафтопродуктів при їх послідовному перекачуванні (А.с. СРСР №1707427, кл. F17D3/03, G01M3/00, 1992, БИ №3) по зміні фізичних параметрів продукту, що транспортується, який включає створення у внутрішній порожнині трубопроводу перед резервуарною групою гідроакустичного ефекту за допомогою активної гідроакустичної антени, яку збуджують в імпульсному режимі скануючим від 1 до 9кГц генератором, при цьому постійно замірять амплітуду відбитого сигналу, а також час його пробігу до границі віддзеркалення і назад, і по цих двох параметрах визначають наявність і місцезнаходження межі суміші нафтопродуктів, а також моменти автоматичного відкриття і закриття засувок для відділення суміші і поділу нафтопродуктів по сортах. Даний спосіб визначення місцезнаходження межі розподілу нафтопродуктів так само, як і спосіб виявлення очисних пристроїв, що заявляється, що переміщаються в трубопроводі, та межі розподілу нафтопродуктів, включає випромінення акустичного сигналу І прийом відбитого сигналу і вимірювання часу між випроміненим і відбитим сигналами Однак, розміщення гідроакустичної антени усередині трубопроводу веде до зниження надійності виявлення місцезнаходження межі розподілу нафтопродуктів, по-перше через те, що під впливом нафти, що транспортується, гідроакустична антена може змінювати своє розташування в трубопроводі, що веде до помилок при визначенні межі розподілу нафтопродуктів, а по-друге, як межі розподілу нафтопродуктів можуть фіксуватися сторонні предмети, які присутні в трубопроводі, наприклад, шматки парафіну. Найбільш близьким по технічній суті є спосіб виявлення очисних пристроїв, що переміщаються в трубопроводі (заявка на видачу патенту Російської Федерації №2004101708 від 22 01.2004), що включає, періодичне випромінення зондуючого акустичного імпульсного сигналу в контрольований переріз трубопроводу, прийом відбитих акустичних сигналів з контрольованого перерізу трубопроводу, перетворення прийнятих акустичних сигналів в електричні сигнали, які стробують і фільтрують для виділення корисного сигналу, що прийшов у заданому діапазоні часу після випромінення зондуючого сигналу, підсилення корисного сигналу і вимірювання його амплітуди, запам'ятовування (фіксацію) величини амплітуд N останніх корисних сигналів, які аналізують, і видають сигнал про виявлення очисного пристрою, якщо величини амплітуд зафіксованих N останніх корисних сигналів були нижче другого порогового рівня, а потім, монотонно збільшуючись протягом встановленого інтервалу часу, стали вище першого порогового рівня. Даний спосіб виявлення очисних пристроїв, що переміщаються в трубопроводі, так само, як і спосіб виявлення, що заявляється, очисних пристроїв, що переміщаються в трубопроводі, та межі розподілу нафтопродуктів, включає періодичне випромінення зондуючого акустичного імпульсного сигналу в контрольований переріз трубопроводу, прийом відбитих акустичних сигналів з контрольованого перерізу трубопроводу, перетворення прийнятих акустичних сигналів в електричні сигнали, які стробують і фільтрують для виділення корисного сигналу, що прийшов у заданому діапазоні часу після випромінення зондуючого сигналу, підсилення корисного сигналу і вимірювання його амплітуди, запам'ятовування (фіксацію) величини амплітуд N останніх корисних сигналів, які аналізують, і видають сигнал про виявлення очисного пристрою, якщо величини амплітуд зафіксованих N останніх корисних сигналів були нижче другого порогового рівня, а потім, монотонно збільшуючись протягом встановленого інтервалу часу, стали вище першого порогового рівня. Однак, відсутність вимірювання часу зондування після кожного випротлінення зондуючого сигналу і, якщо при цьому амплітуда корисного сигналу вище першого порогового рівня, то запам'ятовування (фіксацію) часу зондування, визначення по М останнім зафіксованим значенням часу зондування його середнього значення, вибірку з L останніх значень якого також запам'ятовують, вирахування, після кожного вимірювання у часу зондування, з L-ro середнього значення часу зондування першого значення вибірки і, якщо модуль різниці більше установленої величини, то формування і видачу сигналу про початок нової партії нафти - обмежує функціональні можливості відомого способу. В основу передбачуваної корисної моделі поставлена задача розширення функціональних можливостей способу виявлення очисних пристроїв, що переміщаються в трубопроводі, за рахунок виявлення межі розподілу нафтопродуктів - моменту появи в контрольованому перерізі трубопро 4841 воду партії нафти з густиною, відмінної від густини попередньої партії Поставлена мета досягається тим, що у відомому способі виявлення очисних пристроїв що переміщаються в трубопроводі, що включає періодичне випромінення зондуючого акустичного імпульсного сигналу в контрольований переріз трубопроводу прийом відбитих акустичних сигналів з контрольованого перерізу трубопроводу, перетворення прийнятих акустичних сигналів в електричні сигнали які стробують і фільтрують для виділення корисного сигналу, що прийшов у заданому діапазоні часу після випромінення зондуючого сигналу, підсилення корисного сигналу і вимірювання його амплітуди, запам'ятовування (фіксацію) величини амплітуд N останніх корисних сигналів, які аналізують, і видачу сигналу про виявлення очисного пристрою якщо величини амплітуд зафіксованих N останніх корисних сигналів були нижче другого порогового рівня, а потім, монотонно збільшуючись протягом встановленого інтервалу часу, стали вище першого порогового рівня відповідно до корисної моделі додатково після кожного випромінення зондуючого сигналу вимірюють час зондування, якщо при цьому амплітуда корисного сигналу вище першого порогового рівня, то час зондування запам'ятовують (фіксують) по М останнім зафіксованим значеннях часу зондування визначають його середнє значення, вибірку з L останніх значень якого також запам'ятовують, після кожного вимірювання часу зондування з L-ro середнього значення часу зондування віднімають перше значення вибірки і, якщо модуль різниці більше установленої величини, то формують і видають сигнал про початок нової парти нафти Введення в спосіб виявлення очисних пристроїв, що переміщаються в трубопроводі, операцій вимірювання часу зондування після кожного випромінення зондуючого сигналу і, якщо при цьому амплітуда корисного сигналу вище першого порогового рівня, то запам'ятовування (фіксацію) часу зондування, визначення по М останнім зафіксованим значеннях часу зондування його середнього значення, вибірку з L останніх значень якого також запам'ятовують, вирахування, після кожного вимірювання у часу зондування, з L-ro середньою значення часу зондування першого значення вибірки і, якщо модуль різниці більше установленої величини, то формування і видачу сигналу про початок нової партії нафти - розширює функціональні можливості відомого способу Інформація про час проходження різних партій нафти (нафтопродуктів) дозволяє раціонально керувати процесом перекачування нафти - спрямовувати різні партії нафти в окремі резервуари, що дозволяє налагодити як більш точний облік об'ємів нафти, що транспортується, так і підвищити ефективність м переробки На Фіг 1 для пояснення способу приведена структурна схема сигналізатора, що реалізує запропонований спосіб, На Фіг 2 приведені епюри, що пояснюють роботу сигналізатора На Фіг 3 показано, як змінюється рівень корисного сигналу на виході приймача сигналізатора під час проходження "парафінової пробки" і очисного пристрою, На Фіг 4 показана зміна середньої величини часу зондування при проходженні через контрольований переріз трубопроводу об'єму рідини що утворилася при зміщуванні нафти двох партій (з різною густиною) Сигналізатор (Фіг 1), що реалізує пропонований спосіб, містить прийомопередаючий перетворювач електроакустичний (ПЕА) 1, що встановлюють на трубопровід, блок обробки сигналів 2, перший ВХІД-ВИХІД якого з'єднаний з ПЕА 1, мікроЕОМ 3, четвертий, п'ятий І ШОСТИЙ ВИХОДИ ЯКОЇ підключені ВІДПОВІДНО до другого, третього і четвертого входів блоку обробки сигналів 2, блок контролю І налагодження 4, електронний годинник 5 І виконавчий пристрій 6, виходи 1 блоку обробки сигналів 2 з'єднані з входами мікроЕОМ 3 перші, другі і треті входи-виходи якої підключені до вхоДІВ-ВИХОДІВ ВІДПОВІДНО блоку контролю і налагодження 4, електронного годинника 5 і виконавчого пристрою 6, інформаційну шину 7, що з'єднана з виходами виконавчого пристрою 6 Блок обробки сигналів 2 складається з вхідного пристрою 8, до першого входу-виходу і другого входу якого підключені ВІДПОВІДНО перший і другий вхід блоку обробки сигналів 2, приймача 9 перший вхід якого з'єднаний з виходом вхідного пристрою 8, аналогоцифрового перетворювача (АЦП) 10, виходи якого підключені до виходів 1 блоку обробки сигналів 2, четверті входи якого з'єднані з другими входами приймача 9 вихід якого з'єднаний із входом АЦП 10 передавача 11 до входу якого підключений третій вхід блоку обробки сигналів 2, а вихід передавача 11 підключений до третього входу вхідного пристрою 8 ПЕА 1 установлений на трубопроводі так, що його геометрична вісь перпендикулярна до геометричної осі трубопроводу Поперечний переріз трубопроводу по осі ПЕА 1 є контрольованим перерізом, тому що в нього випромінюються зондуючі акустичні сигнали і з нього приймаються акустичні сигнали, відбиті від протилежної внутрішньої стінки трубопроводу МікроЕОМ 3 призначена для керування процесом зондування контрольованого перерізу трубопроводу і виявлення за результатами обробки відбитих сигналів фактів проходження очисного пристрою або появи в контрольованому перерізі нової партії нафти Блок контролю і налагодження 4 призначений для введення в сигналізатор констант наприклад, значень перших і другого порогових рівнів амплітуди корисного сигналу і тому подібних, подачі на мікроЕОМ 3 команд при налагодженні і перевірці сигналізатора а також для візуального показу інформації з пристроїв сигналізатора при налагодженні Електронний годинник 5 призначений для видачі значення поточного часу при фжсацп в пам'яті мікроЕОМ 3 моментів виявлення в контрольованому перерізі трубопроводу очисного пристрою або нової партії нафти Виконавчий пристрій 6 і інформаційна шина 7 призначені для видачі інформації на верхній рі 4841 вень керування, наприклад, за допомогою телемеханіки. Вхідний пристрій 8 блоку обробки сигналів 2 являє собою комутатор, що підключає до ПЕА 1 приймач 9 або передавач 11 по сигналу, що видається мікроЕОМ 3 на другий вхід блоку обробки сигналів 2. Приймач 9 блоку обробки сигналів 2 виконує фільтрацію електричних сигналів, що надійшли від ПЕА і , у смузі частот, у якій працює ПЕА 1, і підсилення виділених сигналів. Коефіцієнт підсилення приймача 9 регулює мікроЕОМ 3, що при необхідності видає відповідний код на четверті входи блоку обробки сигналів 2. Передавач 11 по сигналу, який мікроЕОМ З видає на третій вхід блоку обробки сигналів 2, формує сигнал для збудження ПЕА 1 і, відповідно, формування акустичного зондуючого сигналу. У процесі експлуатації трубопроводу на внутрішній поверхні його стінок нашаровується парафін, як наслідок цього, збільшується гідравлічний опір і погіршується ряд інших техніко-економічних параметрів транспортування нафти. Найбільш раціональним і найбільше часто використовуваним способом видалення парафіну з внутрішньої поверхні трубопроводу є очищення за допомогою спеціального очисного пристрою, що представляє собою металевий "йорж", що переміщається в трубопроводі під тиском потоку нафти, що транспортується. При русі по трубопроводу очисного пристрою існує небезпека його застрявання, особливо при проходженні поворотів трубопроводу, розгалужень або запірної арматури (вентилів, заслінок і тому подібного), а також у результаті несправності самих очисних пристроїв, що приводить до закупорки трубопроводу. Локалізація місця аварії, пошук очисного пристрою що застряв і роботи по його видалення з трубопроводу вимагають великих витрат. Для звуження діапазону пошуку визнано доцільним оснащувати трубопровід через кожні 20-ЗОкм сигналізаторами, задачею яких є реєстрація факту проходження очисного пристрою через контрольований конкретним сигналізатором переріз трубопроводу і передача цієї Інформації на диспетчерський пункт, наприклад, за допомогою пристроїв телемеханіки. Очисний пристрій, що переміщається в трубопроводі, здирає парафін зі стінок І подрібнює його, при цьому в потоці нафти утвориться хмара часток парафіну різного розміру, у чому числі і шматків, що у виді так називаної "парафінової пробки" довжиною до декількох кілометрів зноситься потоком нафти. Початок "пробки" випереджає очисний пристрій, що рухається в кінці "пробки". За очисним пристроєм також є хмара часток парафіну, однак ця хмара складається тільки з дрібних часток парафіну і має невелику довжину, що не перевищує один-два метри. Очищення трубопроводів проводиться один раз в декілька (наприклад, три-п'ять) місяців, момент його проведення визначається по технікоекономічних параметрах транспортування нафти. У зв'язку з цим має сенс використовувати встановлені на трубопроводі сигналізатори також і для контролю проходження по трубопроводу партій нафти з різних родовищ, що як правило мають 8 різну густину. Інформація про межі розподілу різних партій насити дозволяє раціонально керувати процесом перекачування нафти і налагодити більш точний обпік об'ємів нафти з різних родовищ. Процес виявлення очисного пристрою полягає в періодичному зондуванні контрольованого перерізу трубопроводу - випромінюванні в нього акустичних сигналів і прийомі акустичних сигналів, відбитих від протилежної стінки трубопроводу. При відсутності в контрольованому перерізі очисного пристрою або «парафінової пробки», що його випереджає, величина амплітуди корисного сигналу перевищує встановлений перший пороговий рівень. З появою у контрольованому перерізі «парафінової пробки» величина амплітуди корисного сигналу зменшується нижче встановленого першого порогового рівня, а в тих випадках, коли проходять шматки парафіну, величина амплітуди корисного сигналу може стати І нижче встановленого другого порогового рівня. З появою в контрольованому перерізі очисного пристрою величина амплітуди корисного сигналу також стає нижче другого порогового рівня. Виявлення очисного пристрою базується на тому, що при наявності в контрольованому перерізі «парафінової пробки» величина амплітуди корисного сигналу менше першого порогового рівня, але більше другого порогового рівня. Якщо проходить грудка парафіну, то величина амплітуди корисного сигналу короткочасно може стати нижче другого порогового рівня При проходженні «парафінової пробки» величина амплітуди корисного сигналу якщо і досягає першого порогового рівня, то тільки в окремі моменти часу. При проходженні очисного пристрою через контрольований переріз величина амплітуди корисного сигналу стає менше другого порогового рівня, а потім монотонно зростає на протязі декількох секунд І перевищує перший пороговий рівень. Це значення амплітуди корисного сигналу утримується до появи в контрольованому перерізі інших предметів, наприклад грудки парафіну, що відірвалася. При транспортуванні по трубопроводу нафти одного сорту і при відсутності в контрольованому перерізі очисного пристрою або «парафінової пробки», що його випереджає, величина амплітуди корисного сигналу перевищує встановлений перший пороговий рівень, а тривалість часу зондування т (тобто проходження зондуючого сигналу від ПЕА до протилежної стінки трубопроводу і назад) коливається навколо деякого середнього значення. Завантаження в трубопровід нової партії нафти (іншого сорту) без застосування пристроївроздільників призводить до того, що між партіями нафти різних сортів утворюється ділянка суміші з густиною, середньої для двох партій нафти. Тому при проходженні згаданої суміші протягом інтервалу часу t1, t2 через контрольований переріз трубопроводу, середнє значення тривалості часу зондування буде плавно змінюватися відносно «старих» значень t1 і через якийсь час стабілізується на рівні т.2 , характерному для нової партії нафти. Далі це значення буде коливатися навколо середнього значення для нафти цього сорту. 4841 Перший пороговий рівень для амплітуди корисного сигналу в пропонованому способі вибирають виходячи зі значень густин нафти для всіх сортів, транспортування яких передбачається по трубопроводу, нижче найменшого значення амплітуди корисного сигналу, що відповідає нафті з найбільшою густиною Спосіб виявлення очисних пристроїв, що переміщаються в трубопроводі, та межі розподілу нафтопродуктів реалізується в такий спосіб. Попередньо, у залежності від геометричних розмірів трубопроводу і діапазону значень густини рідини, що транспортується, наприклад нафти, визначається і встановлюється частота зондувальних імпульсів (наприклад, з діапазону частот 50500Гц) і їхня тривалість, рівна, наприклад, 0,5-2 мікросекунди. Крім того, при налагодженні сигналізатора, що реалізує спосіб, розраховується або визначається діапазон можливих значень часу зондування - сумарного часу поширення випроміненого акустичного сигналу від ПЕА 1 до протилежної' внутрішньої стінки трубопроводу і відбитого від внутрішньої стінки трубопроводу акустичного сигналу до ПЕА 1. Ці дані використовуються для селекції прийнятих ПЕА 1 сигналів по часу приходу, шляхом стробування. У контрольований переріз трубопроводу періодично з установленою частотою випромінюють зондуючі акустичні сигнали встановленої тривалості. Для цього мІкроЕОМ 3 у відповідні моменти часу, сигналом зі свого четвертого виходу установлює вхідний пристрій 8 блоку обробки сигналів 2 у передаюче положення, після чого видає на свій п'ятий вихід і далі на третій вхід блоку обробки сигналів 2 запускаючий сигнал відповідної тривалості. Крім того, мікроЕОМ 3 з моменту видачі сигналу на свій п'ятий вихід починає вимірювання часу зондування. Передавач 11 блоку 2 по сигналу, що надійшов від мікроЕОМ 3, формує і видає через вхідний пристрій 8 електричний сигнал збудження на ПЕА 1, який випромінює в контрольований переріз трубопроводу зондуючий акустичний сигнал із установленими параметрами. Кожен зондуючий сигнал викликає разом з корисним сигналом, появу акустичних відбитих сигналів, що заважають і маскують корисний сигнал і які також приймаються ПЕА 1. Після закінчення видачі акустичного зондуючого сигналу мікроЕОМ 3 знімає сигнал зі свого четвертого виходу і вхідний пристрій 8 блоку обробки сигналів 2 розмикає, ланцюги для передачі і прийому сигналів від ПЕА 1 Тому сигнали, що надходять на ПЕА 1 у цей час, не проходять на вхід приймача 9 блоку 2. Після закінчення мінімального часу з діапазону часів зондування, мікроЕОМ 3 видає на свій четвертий вихід сигнал, що, надходячи на вхідний пристрій 8, переключає його на пропуск сигналів від ПЕА 1 на вхід приймача 9. Так проводиться стробування селекція прийнятих сигналів за часом надходження. Приймач 9 фільтрує по частоті сигнали, що надходять на його вхід і підсилює їх, формуючи корисний сигнал. З виходу приймача 9 корисний сигнал надходить на вхід АЦП 10, що перетворює величину амплітуди в цифровий код, який читається мікроЕОМ 3, що запам'ятовує величини амплітуд останніх «N» сигналів. МікроЕОМ 3 порів 10 нює чергову величину амплітуди корисного сигналу з першими і другим пороговими рівнями. По сигналу про те, що корисний сигнал більше першого порогового рівня, мікроЕОМ 3 визначає і запам'ятовує тривалість часу зондування. У випадку, якщо корисний сигнал менше першого порогового рівня, мікроЕОМ 3 не визначає і не запам'ятовує тривалість часу зондування При відсутності в контрольованому перерізі трубопроводу очисного пристрою і «парафінової пробки», що його випереджає (тобто коли корисний сигнал вище першого порогового рівня), мікроЕОМ 3 по вибірці з М останніх часів зондування обчислює середній час зондування т , що також запам'ятовується, і зберігає вибірку з L останніх значень середнього часу зондування. Крім того, мікроЕОМ 3 обчислює різницю (т2-т1) між останнім - L-тим значенням середнього часу зондування - і першим значенням. Якщо модуль отриманої різниці менше установленої величини, то транспортується та сама партія нафти. Якщо модуль отриманої різниці більше установленої величини, то приймається рішення, що в контрольованому перерізі з'явилася нова партія нафти - партія нафти з густиною, що відрізняється від густини нафти, що транспортувалася раніше. МікроЕОМ 3 фіксує час 12 появи в контрольованому перерізі межі розподілу партій нафти і видає у виконавчий пристрій 6 команду на передачу на верхній рівень інформації про появу в контрольованому перерізі трубопроводу нової партії нафти І про час її появи. Під час очищення трубопроводу через контрольований переріз трубопроводу, як вказувалося вище, спочатку проходить "парафінова пробка", що випереджає очисний пристрій і маскує його місцезнаходження. З появою в контрольованому перерізі «парафінової пробки» відбувається ослаблення відбитого акустичного сигналу, і величина амплітуди корисного сигналу, сформованого блоком 2, стає менше першого порогового рівня, а в деяких випадках (наприклад, коли проходить шматок парафіну, який повністю перекриває шлях зондувальному сигналу) стає менше і другого порогового рівня. МікроЕОМ 3 визначає і запам'ятовує у своїй пам'яті моменти часу, коли відбувається зменшення амплітуди корисного сигналу нижче першого або другого порогових рівнів. Процес проходження «парафінової пробки» триває від декількох хвилин до декількох десятків хвилин. Рівень відбитого акустичного сигналу досягає мінімуму в момент проходження очисного пристрою через контрольований переріз, але потім відбитий акустичний сигнал починає монотонно зростати, відповідно монотонно зростає й амплітуда корисного сигналу, величина якої через кілька секунд перевищить перший пороговий рівень. Зміни рівня амплітуди корисного сигналу фіксуються в пам'яті мікроЕОМ 3 і аналізуються після прийому й обробки кожного відбитого сигналу. При виявленні послідовності амплітуд корисного сигналу, величина яких спочатку була менше другого порогового рівня, а потім монотонно зросла до рівня, що перевищує перший пороговий рівень, мікроЕОМ 3 визначає час, на протязі якого відбулося зростання, і, якщо цей час знаходиться в заданих межах, то фіксує факт виявлення очисного пристрою і по 11 4841 12 показах електронного годинника 5 - момент часу, очисного пристрою через контрольований переріз коли відбулося виявлення. Одночасно мікроЕОМ 3 трубопроводу, наприклад, за допомогою телемевидає у виконавчий пристрій 6 команду на передаханіки. чу на верхній рівень ін4юрмації про проходження в\ форма сигналу після селекиІ) па часу приходу Чіс про ко(жвння «in(ІМЛІ суміш її ач* і ґ~ і Комп'ютерна верстка Л.Литвиненко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
