Пристрій для підвищення жорсткості циліндричної або працюючої на стиснення конічної тонкооболонкової конструкції

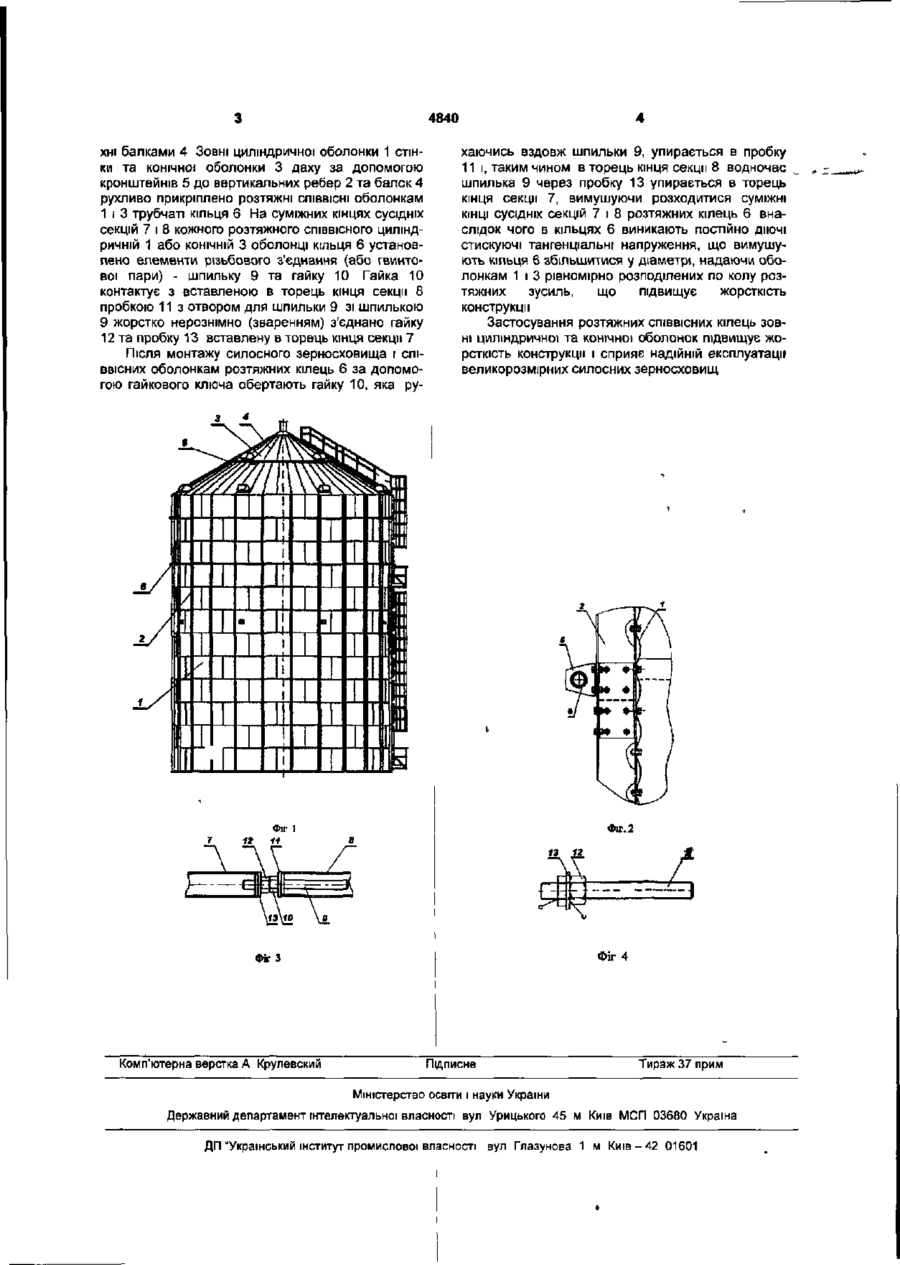

1. Пристрій для підвищення жорсткості циліндричної або працюючої на стиснення конічної тонкооболонкової конструкції у вигляді сполученого із тонкою циліндричною або конічною оболонкою співвісного кільця, який відрізняється тим, що розтяжне співвісне кільце рухомо закріплене в рівномірно розподілених по колу точках зовні тонкої циліндричної* або конічної оболонки і має засо би для створення в ньому стискуючих тангенціальних напружень. 2. Пристрій за п. 1, який відрізняється тим, що розтяжне співвісне кільце виконано секційним З Пристрій за п 2 або п. З, який відрізняється тим, що розтяжне співвісне кільце виконано трубчатим. 4. Пристрій за п 2 або п. З, який відрізняється тим, що засоби для створення стискуючих тангенціальних напружень в розтяжному співвісному кільці виконано у вигляді елементів різьбового з'єднання або гвинтової пари, які установлено з можливістю упиратися в суміжні кінці сусідніх секцій розтяжного, співвісного конічній або циліндричній оболонці, кільця. Корисна модель стосується тонкооболонкових конструкцій і може бути застосованою у сільськогосподарському будівництві для створення силосних сховищ для сільськогосподарської' продукції, а саме металевих силосних зерносховищ. Відомий силос для зберігання сипких матеріалів, який має багатоярусний каркас, що складається з вертикальних стояків та кільцевих шпангоутів, та прикріплену до каркаса стінову огорожу [Патент РФ № 2056498, МГНС Е04Н 7/30, 20.03.1996] Проте відомий силос має недостатню жорсткість, а отже і стійкість, наприклад, до вітрового навантаження, за умов неповного завантаження, особливо, якщо він достатньо високий. Технічна задача корисної моделі полягає в удосконаленні циліндричного силоса з конічним дахом шляхом розташування зовні циліндричної або конічної оболонки співвісного кільця з засобами для створення в ньому стискуючих тангенціальних напружень, завдяки чому співвісне кільце прагне збільшитися у діаметрі, і з його боку до оболонки прикладаються розтяжні зусилля, що підвищує жорсткість конструкції із збереженням міцності і сприяє надійній експлуатації великорозмірних силосних зерносховищ. Пристрій для підвищення жорсткості циліндричної або працюючої на стиснення конічної тонкооболонкової конструкції є рухомо закріпленим в рівномірно розподілених по колу точках розташованим зовні тонкої циліндричної або конічної оболонки розтяжним співвісним кільцем, яке має засоби для створення в ньому стискуючих тангенціальних напружень Розтяжне співвісне кільце може бути секційним, трубчатим. Засоби для створення стискуючих тангенціальних напружень в розтяжному співвісному кільці може бути виконано у вигляді елементів різьбового з'єднання, або гвинтової пари, які установлено з можливістю упиратися в суміжні кінці сусідніх секцій розтяжного співвісного конічній або циліндричній оболонці кільця. Корисну модель пояснено ескізами: Фіг 1. Загальний вигляд силосного зерносховища з розтяжними кільцями. Фіг.2. Вузол кріплення розтяжного кільця. Фіг 3 Пристрій для створення стискуючих тангенціальних напружень в розтяжному кільці Фіг.4. Шпилька пристрою для створення стискуючих тангенціальних напружень в розтяжному кільці. Силосне зерносховище мас вертикальну стінку у вигляді циліндричної оболонки 1, підкріпленої з'єднаними з нею вертикальними ребрами 2, та конічний дах у вигляді працюючої на стиснення конічної оболонки 3, підкріпленої з'єднаними з нею спрямованими вздовж утворюючої конічної повер GO 4840 хні балками 4 Зовні циліндричної оболонки 1 стінки та конічної оболонки 3 даху за допомогою кронштейнів 5 до вертикальних ребер 2 та балок 4 рухливо прикріплено розтяжні СПІВВІСНІ оболонкам 1 і 3 трубчаті кільця 6 На суміжних кінцях сусідніх секцій 7 і 8 кожного розтяжного СПІВВІСНОГО циліндричній 1 або КОНІЧНІЙ 3 оболонці кільця 6 установлено елементи різьбового з'єднання (або гвинтової пари) - шпильку 9 та гайку 10 Гайка 10 контактує з вставленою в торець кінця секції 8 пробкою 11 з отвором для шпильки 9 зі шпилькою 9 жорстко нерознімно (зваренням) з'єднано гайку 12 та пробку 13 вставлену в торець кінця секції 7 Після монтажу силосного зерносховища і співвісних оболонкам розтяжних кілець 6 за допомогою гайкового ключа обертають гайку 10, яка ру хаючись вздовж шпильки 9, упирається в пробку 11 і, таким чином в торець кінця секції 8 водночас шпилька 9 через пробку 13 упирається в торець кінця секції 7, вимушуючи розходитися суміжні КІНЦІ сусідніх секцій 7 і 8 розтяжних кілець 6 внаслідок чого в кільцях 6 виникають постійно ДІЮЧІ стискуючі тангенціальні напруження, що вимушують кільця 6 збільшитися у діаметрі, надаючи оболонкам 1 і 3 рівномірно розподілених по колу розтяжних зусиль, що підвищує жорсткість конструкції Застосування розтяжних співвісних кілець зовні циліндричної та конічної оболонок підвищує жорсткість конструкції і сприяє надійній експлуатації великорозмірних силосних зерносховищ Фіг. 2 13 Фіг 4 Фіг З Комп'ютерна верстка А Крулевский 12 Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45 м Київ МСП 03680 Україна ДП "Український інститут промислової власності вул Глазунова 1 м Київ-42 01601
