Спосіб плавного регулювання змінної напруги на активно-індуктивному навантаженні

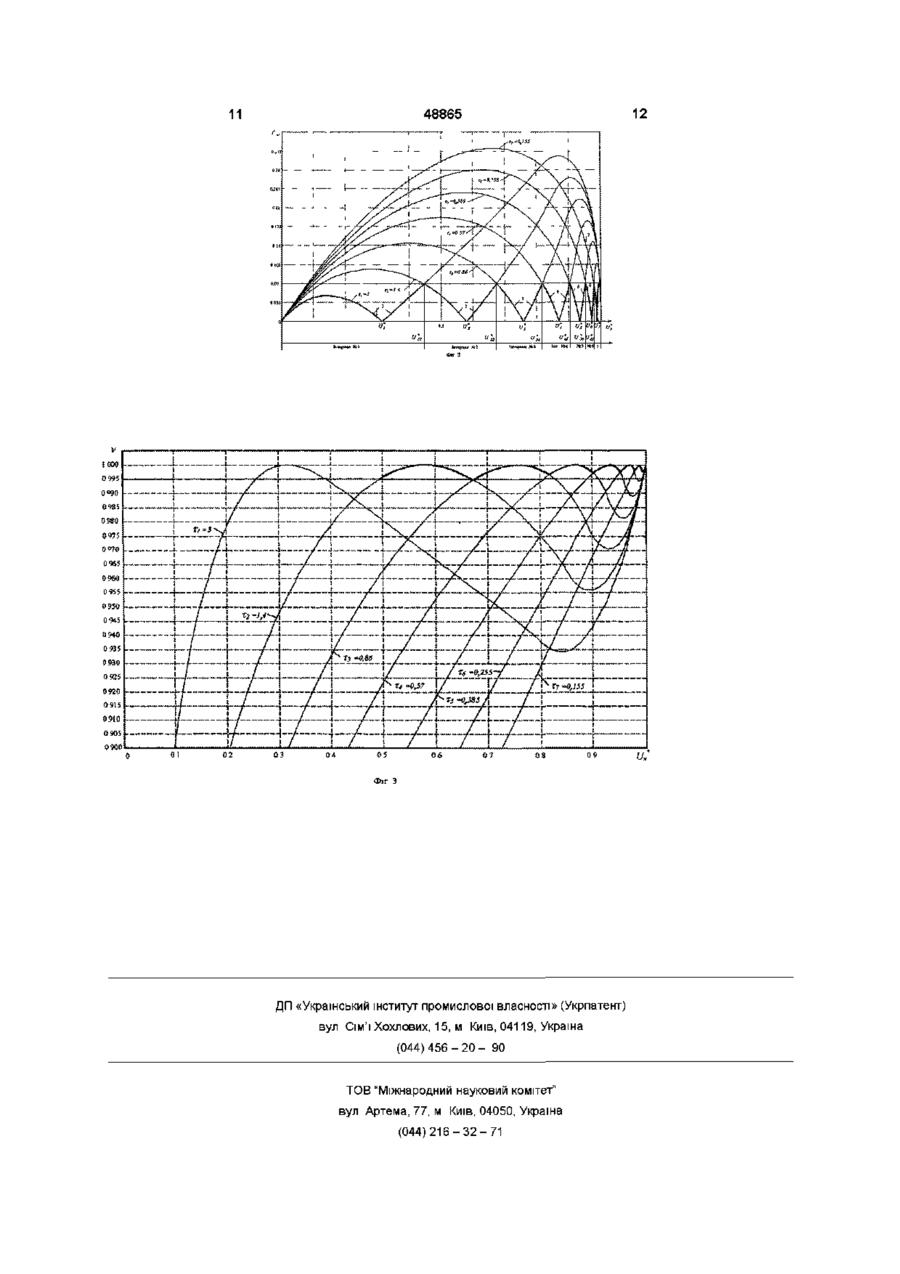

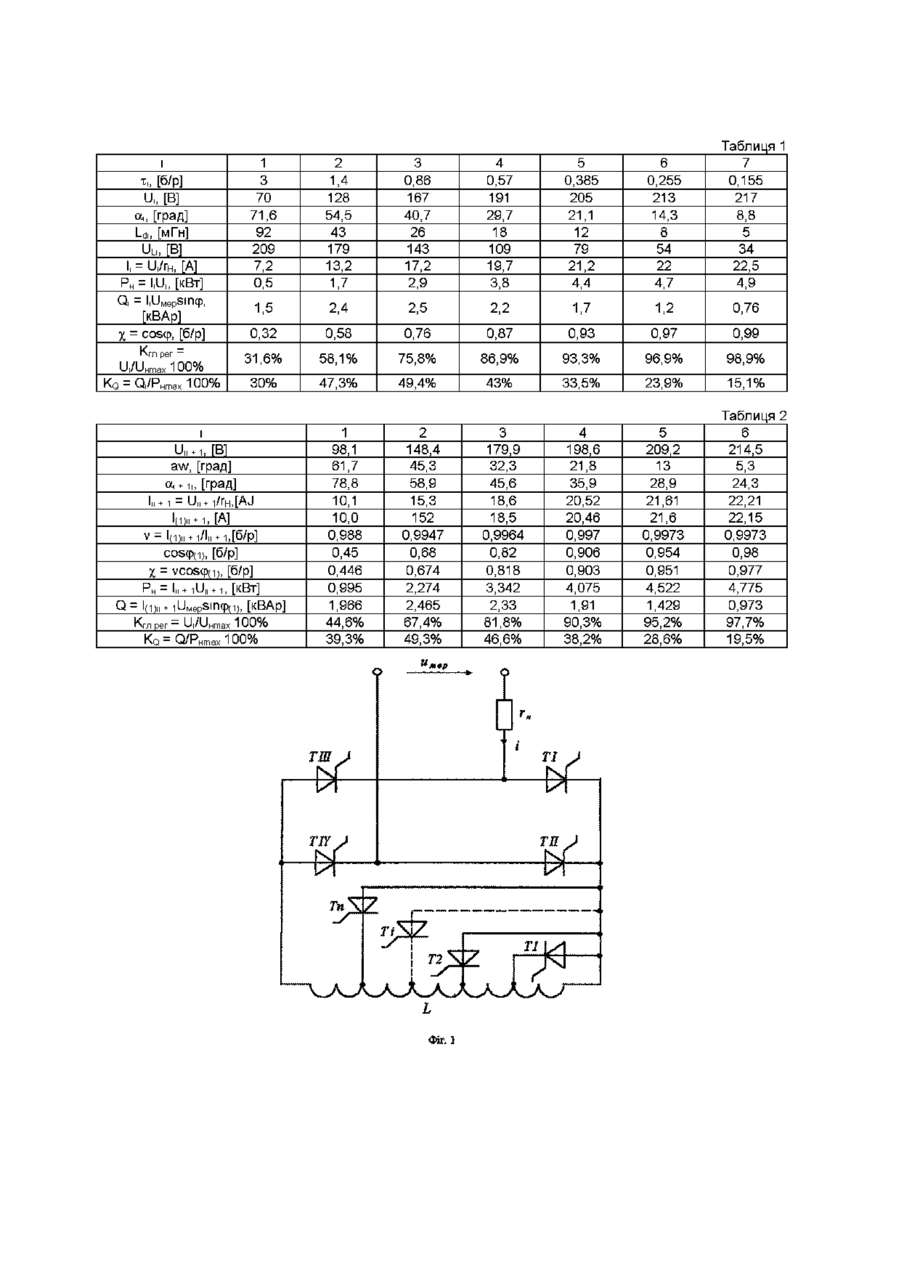

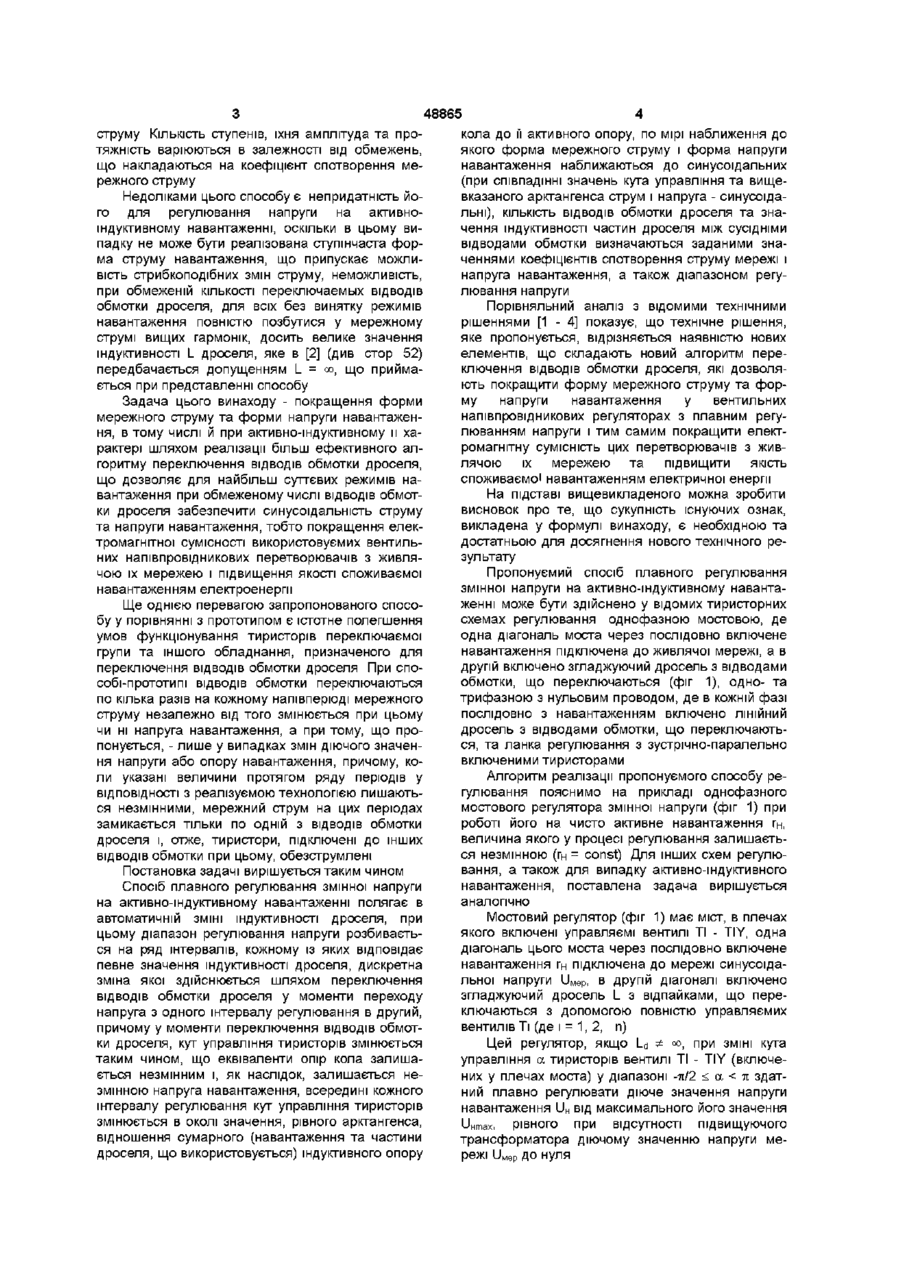

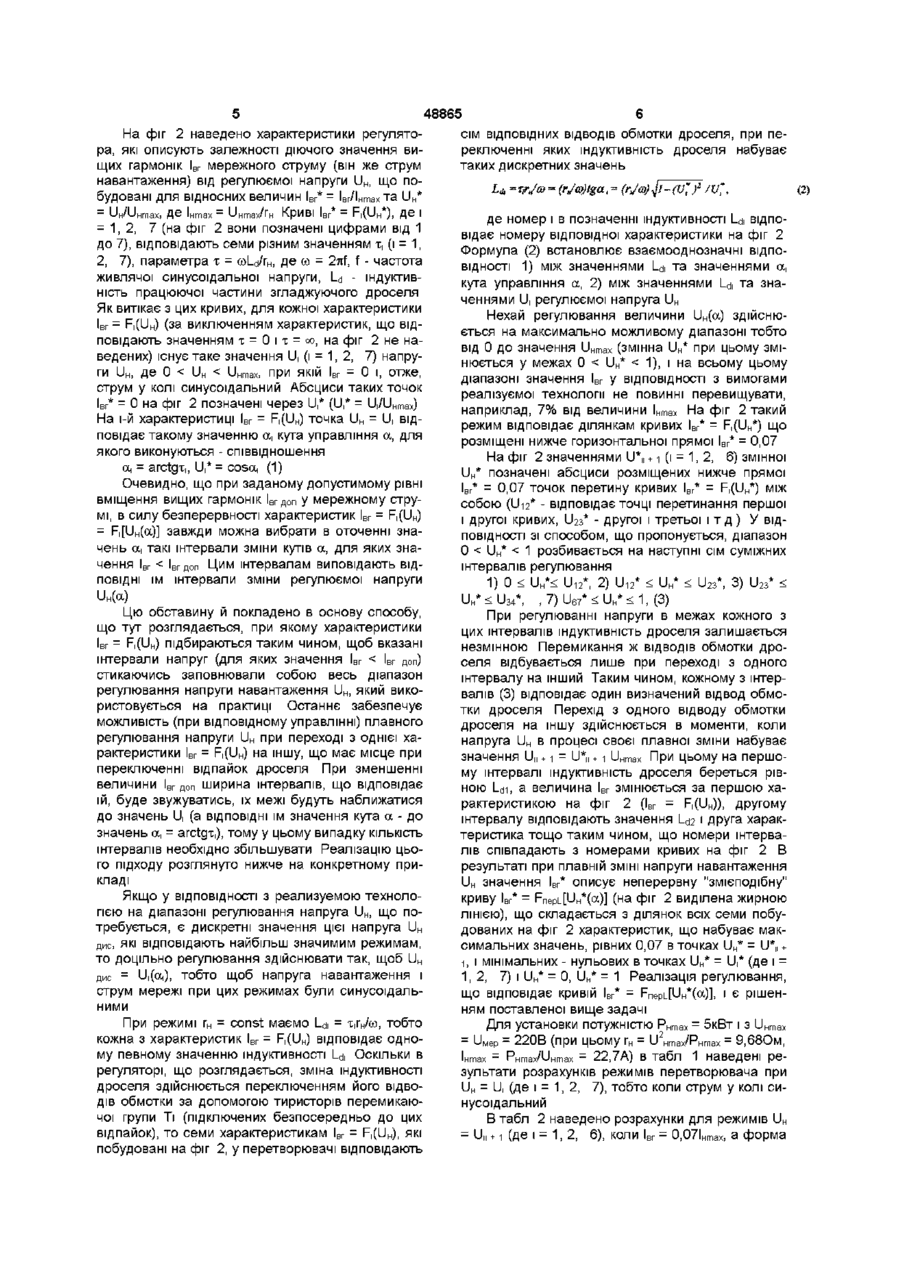

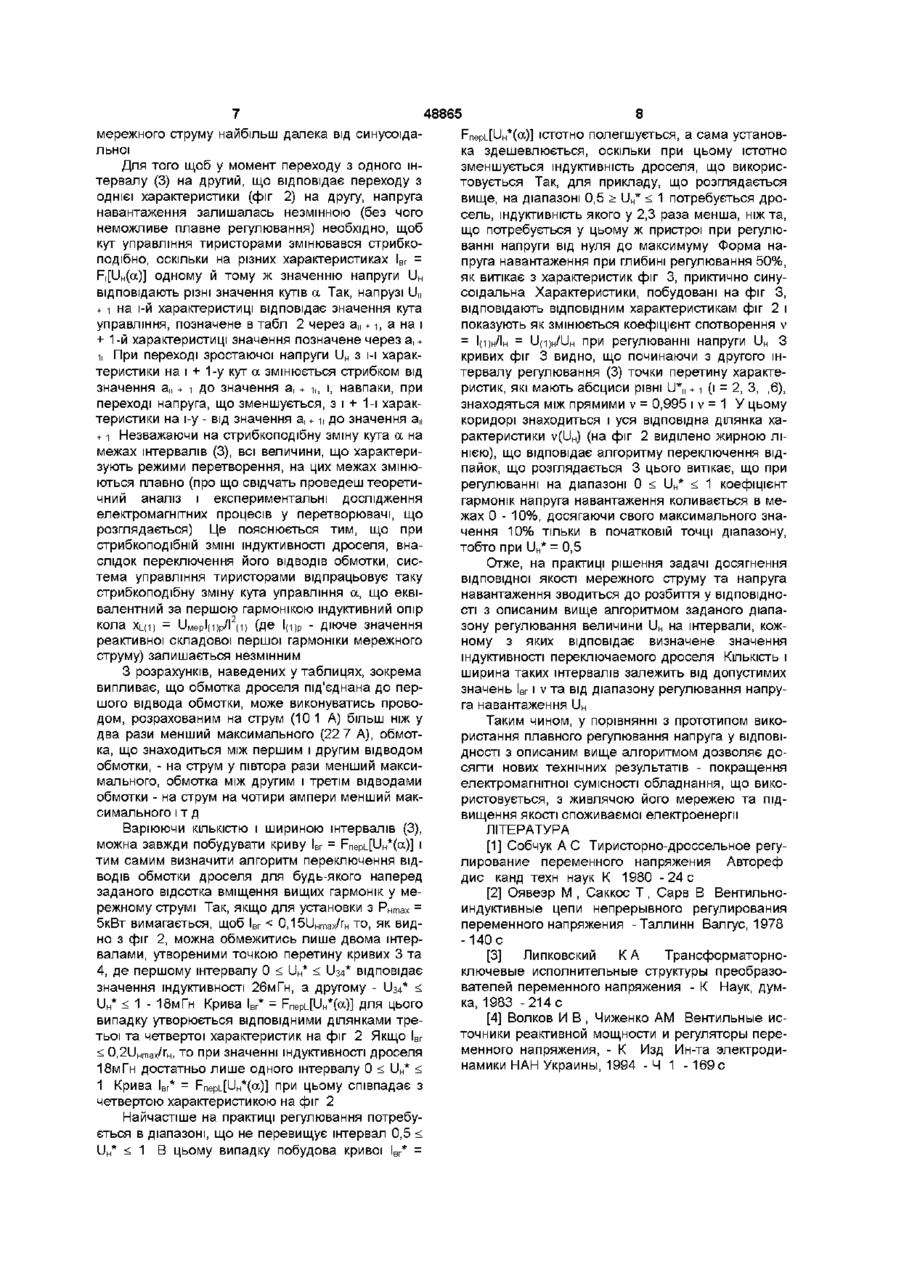

Спосіб плавного регулювання змінної напруги на активно-індуктивному навантаженні, що включає автоматичну зміну індуктивності дроселя, який відрізняється тим, що діапазон регулювання напруги розбивається на ряд інтервалів, кожному з яких відповідає певне значення індуктивності дроселя, дискретна зміна якої здійснюється шляхом переключення ВІДВОДІВ обмотки дроселя у моменти переходу напруги з одного інтервалу регулювання в другий, причому у моменти переключення ВІДВОДІВ обмотки дроселя кут управління тиристорів змінюється таким чином, що еквіваленти опору кола залишаються незмінними і, як наслідок, залишається незмінною напруга навантаження, всередині кожного інтервалу регулювання кут управління тиристорів змінюється в околі значення, рівного арктангенса відношення сумарного (навантаження та частини дроселя, що використовується) індуктивного опору кола до її активного опору, у міру наближення до якого форма мережного струму і форма напруги навантаження наближаються до синусоїдальних (при співпаданні значень кута управління та вищевказаного арктангенса струм і напруга - синусоїдальні), КІЛЬКІСТЬ ВІДВОДІВ обмотки дроселя та значення індуктивності частин дроселя між сусідніми відводами обмотки визначаються заданими значеннями коефіцієнтів спотворення струму мережі і напруги навантаження, а також діапазоном регулювання напруги Винахід належить до сфери електротехніки і може бути використаний у системах живлення активно-індуктивного навантаження, де потребується плавне регулювання діючого значення змінної напруга, що здійснюється гад навантаженням Відомий (аналог) спосіб плавного регулювання змінної напруга на активно-індуктивному навантаженні [1] у пристрої, що має у кожній фазі включені послідовно з навантаженням (однофазною або симетричною трифазною) регулятор, виконаний за схемою з зустрічно-паралельно включеними тиристорами, і ЛІНІЙНИЙ дросель, наявність якого істотно покращує якість мережного струму Його недоліком є несинусоїдальність напруги навантаження на більшій частиш діапазону регулювання, а також відчутна засміченість живлячої мережі вищими гармоніками струму Найбільш близьким за технічною сутністю (прототипом) є спосіб регулювання змінної напруги на активному навантаженні, запропонований в [2] і призначений для реалізації у відомих тиристорних схемах регулювання мостовий (схема зображена на фіг 1), де одна діагональ моста через послідовно включене навантаження підключена до живлячої мережі, а у другій включено згладжувальний дросель, бітиристорний, де послідовно з навантаженням включено ЛІНІЙНИЙ дросель та ланка регулювання з зустрічно-паралельно включеними тиристорами, які відрізняються тим, що дроселі в них виконані із відводами обмотки які переключаються з допомогою спеціальної групи тиристорів (на фіг 1 повністю управляємі тиристори Ті, і = 1, 2, п) Спосіб полягає у тому, що у процесі плавного регулювання діючого значення напруги навантаження, що здійснюється шляхом зміни кута управління тиристорів регулюючої групи (на фіг 1 тиристори ТІ - TIY), з метою одержання багатоступінчастої форми мережного струму (він же струм навантаження), в якій вміст вищих гармонік нижче у порівнянні з прямокутною формою, індуктивність згладжувального дроселя у кожному напівперюді змінюється з допомогою переключення групи тиристорів (Ті), ЩО переключають, стільки разів, скільки потребується ступенів у формі мережного ю (О 00 00 48865 струму КІЛЬКІСТЬ ступенів, їхня амплітуда та протяжність варіюються в залежності від обмежень, що накладаються на коефіцієнт спотворення мережного струму Недоліками цього способу є непридатність його для регулювання напруги на активноіндуктивному навантаженні, оскільки в цьому випадку не може бути реалізована ступінчаста форма струму навантаження, що припускає можливість стрибкоподібних змін струму, неможливість, при обмеженій КІЛЬКОСТІ переключаемых ВІДВОДІВ обмотки дроселя, для всіх без винятку режимів навантаження повністю позбутися у мережному струмі вищих гармонік, досить велике значення індуктивності L дроселя, яке в [2] (див стор 52) передбачається допущенням L =
