Пристрій регулювання і сіметрування змінної напруги

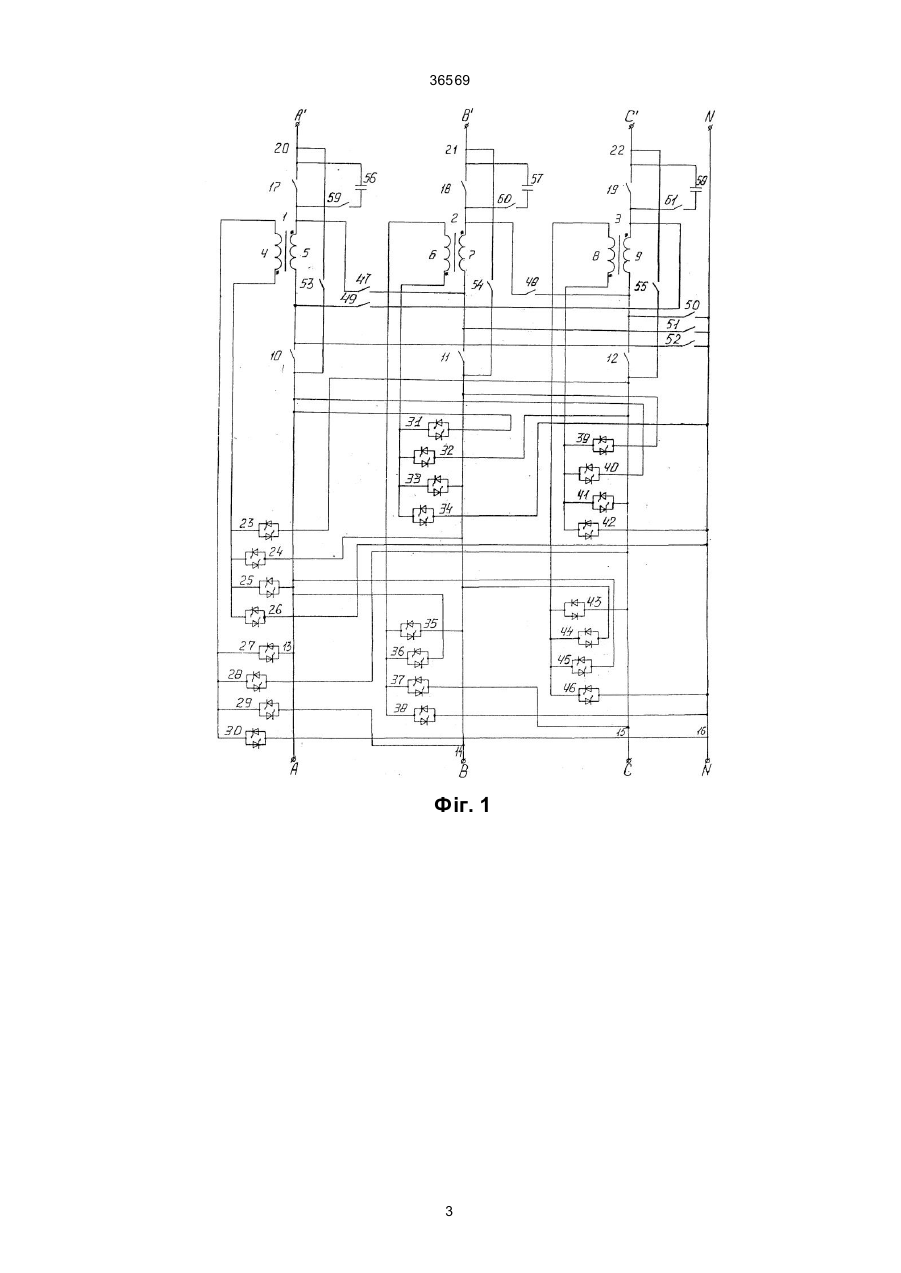

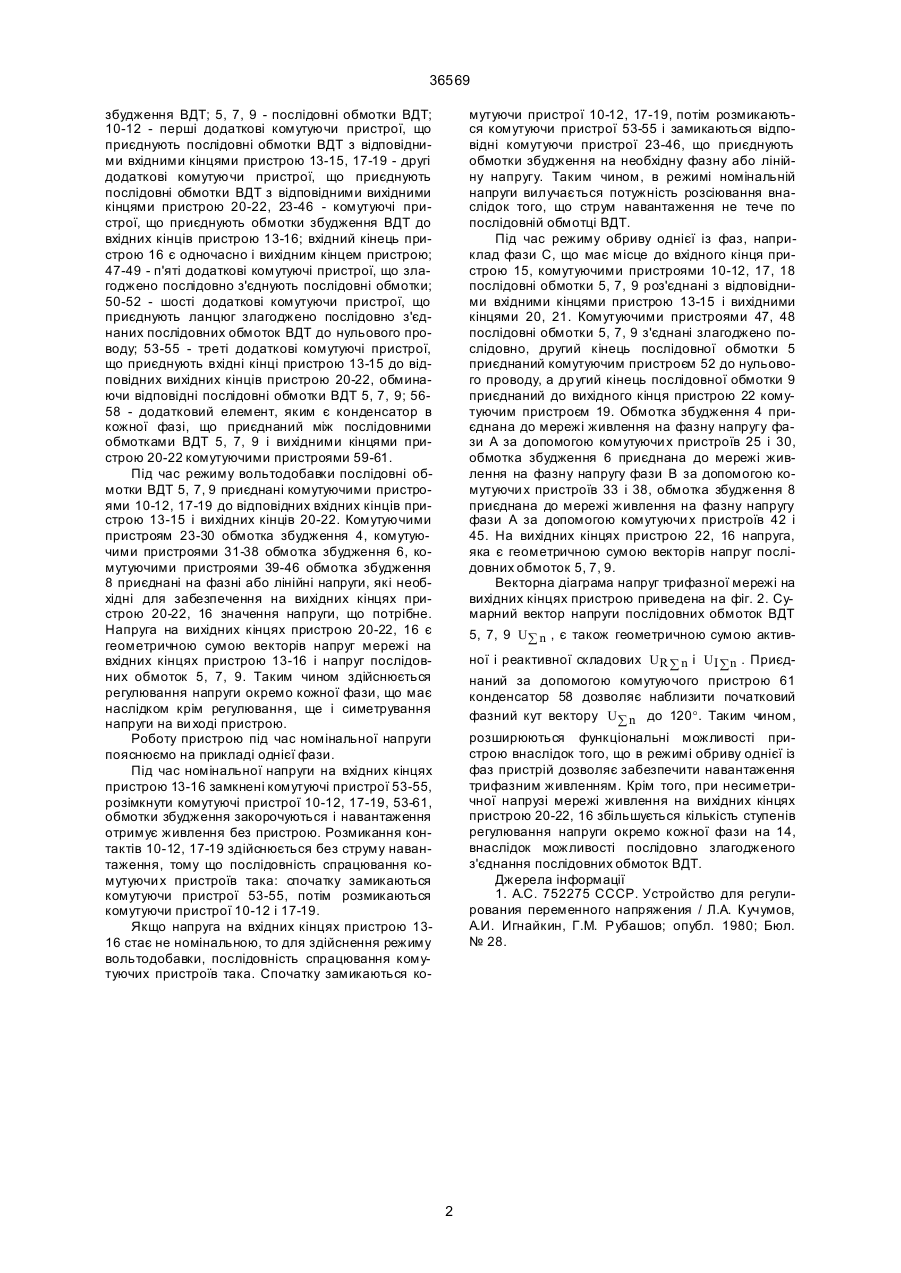

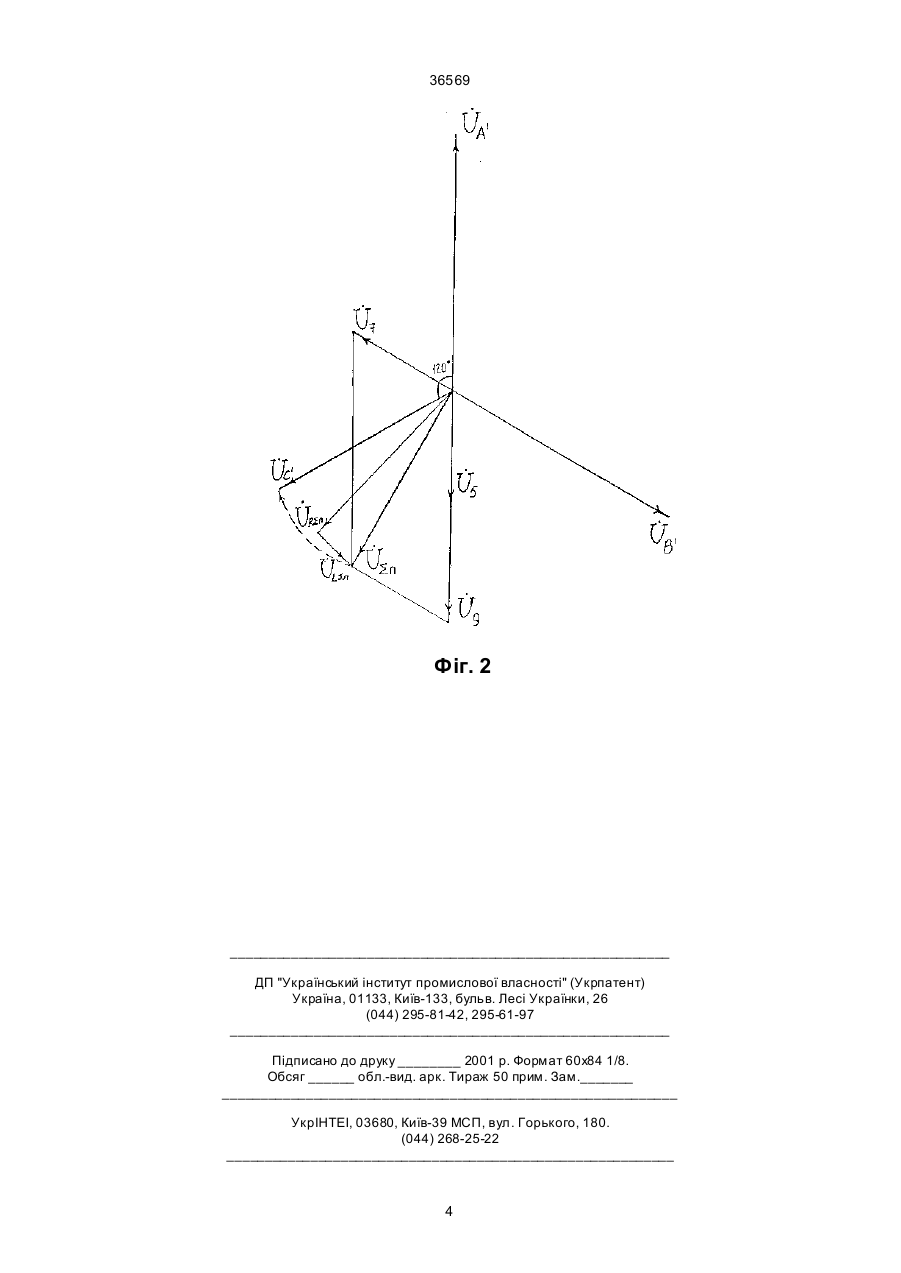

1. Пристрій регулювання і симетрування змінної напруги, до складу якого входять три однофазних вольтододаткових трансформатора, послідовні обмотки яких пофазно приєднані між вхідними і вихідними кінцями пристрою, а кожний кінець обмоток збудження за допомогою комутуючи х пристроїв приєднаний до кожного вхідного кінця при 36569 збудження ВДТ; 5, 7, 9 - послідовні обмотки ВДТ; 10-12 - перші додаткові комутуючи пристрої, що приєднують послідовні обмотки ВДТ з відповідними вхідними кінцями пристрою 13-15, 17-19 - другі додаткові комутуючи пристрої, що приєднують послідовні обмотки ВДТ з відповідними вихідними кінцями пристрою 20-22, 23-46 - комутуючі пристрої, що приєднують обмотки збудження ВДТ до вхідних кінців пристрою 13-16; вхідний кінець пристрою 16 є одночасно і вихідним кінцем пристрою; 47-49 - п'яті додаткові комутуючі пристрої, що злагоджено послідовно з'єднують послідовні обмотки; 50-52 - шості додаткові комутуючи пристрої, що приєднують ланцюг злагоджено послідовно з'єднаних послідовних обмоток ВДТ до нульового проводу; 53-55 - треті додаткові комутуючі пристрої, що приєднують вхідні кінці пристрою 13-15 до відповідних вихідних кінців пристрою 20-22, обминаючи відповідні послідовні обмотки ВДТ 5, 7, 9; 5658 - додатковий елемент, яким є конденсатор в кожної фазі, що приєднаний між послідовними обмотками ВДТ 5, 7, 9 і вихідними кінцями пристрою 20-22 комутуючими пристроями 59-61. Під час режиму вольтодобавки послідовні обмотки ВДТ 5, 7, 9 приєднані комутуючими пристроями 10-12, 17-19 до відповідних вхідних кінців пристрою 13-15 і вихідних кінців 20-22. Комутуючими пристроям 23-30 обмотка збудження 4, комутуючими пристроями 31-38 обмотка збудження 6, комутуючими пристроями 39-46 обмотка збудження 8 приєднані на фазні або лінійні напруги, які необхідні для забезпечення на вихідних кінцях пристрою 20-22, 16 значення напруги, що потрібне. Напруга на вихідних кінцях пристрою 20-22, 16 є геометричною сумою векторів напруг мережі на вхідних кінцях пристрою 13-16 і напруг послідовних обмоток 5, 7, 9. Таким чином здійснюється регулювання напруги окремо кожної фази, що має наслідком крім регулювання, ще і симетрування напруги на ви ході пристрою. Роботу пристрою під час номінальної напруги пояснюємо на прикладі однієї фази. Під час номінальної напруги на вхідних кінцях пристрою 13-16 замкнені комутуючі пристрої 53-55, розімкнути комутуючі пристрої 10-12, 17-19, 53-61, обмотки збудження закорочуються і навантаження отримує живлення без пристрою. Розмикання контактів 10-12, 17-19 здійснюється без струму навантаження, тому що послідовність спрацювання комутуючи х пристроїв така: спочатку замикаються комутуючи пристрої 53-55, потім розмикаються комутуючи пристрої 10-12 і 17-19. Якщо напруга на вхідних кінцях пристрою 1316 стає не номінальною, то для здійснення режиму вольтодобавки, послідовність спрацювання комутуючих пристроїв така. Спочатку замикаються ко мутуючи пристрої 10-12, 17-19, потім розмикаються комутуючи пристрої 53-55 і замикаються відповідні комутуючи пристрої 23-46, що приєднують обмотки збудження на необхідну фазну або лінійну напругу. Таким чином, в режимі номінальній напруги вилучається потужність розсіювання внаслідок того, що струм навантаження не тече по послідовній обмотці ВДТ. Під час режиму обриву однієї із фаз, наприклад фази С, що має місце до вхідного кінця пристрою 15, комутуючими пристроями 10-12, 17, 18 послідовні обмотки 5, 7, 9 роз'єднані з відповідними вхідними кінцями пристрою 13-15 і вихідними кінцями 20, 21. Комутуючими пристроями 47, 48 послідовні обмотки 5, 7, 9 з'єднані злагоджено послідовно, другий кінець послідовної обмотки 5 приєднаний комутуючим пристроєм 52 до нульового проводу, а др угий кінець послідовної обмотки 9 приєднаний до вихідного кінця пристрою 22 комутуючим пристроєм 19. Обмотка збудження 4 приєднана до мережі живлення на фазну напругу фази А за допомогою комутуючи х пристроїв 25 і 30, обмотка збудження 6 приєднана до мережі живлення на фазну напругу фази В за допомогою комутуючи х пристроїв 33 і 38, обмотка збудження 8 приєднана до мережі живлення на фазну напругу фази А за допомогою комутуючи х пристроїв 42 і 45. На вихідних кінцях пристрою 22, 16 напруга, яка є геометричною сумою векторів напруг послідовних обмоток 5, 7, 9. Векторна діаграма напруг трифазної мережі на вихідних кінцях пристрою приведена на фіг. 2. Сумарний вектор напруги послідовних обмоток ВДТ 5, 7, 9 Uå n , є також геометричною сумою активної і реактивної складових UR å n і UI ån . Приєднаний за допомогою комутуючого пристрою 61 конденсатор 58 дозволяє наблизити початковий фазний кут вектору Uå n до 120°. Таким чином, розширюються функціональні можливості пристрою внаслідок того, що в режимі обриву однієї із фаз пристрій дозволяє забезпечити навантаження трифазним живленням. Крім того, при несиметричної напрузі мережі живлення на вихідних кінцях пристрою 20-22, 16 збільшується кількість ступенів регулювання напруги окремо кожної фази на 14, внаслідок можливості послідовно злагодженого з'єднання послідовних обмоток ВДТ. Джерела інформації 1. A.C. 752275 СССР. Устройство для регулирования переменного напряжения / Л.А. Кучумов, А.И. Игнайкин, Г.М. Рубашов; опубл. 1980; Бюл. № 28. 2 36569 Фіг. 1 3 36569 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
