Пристрій для контролю ресурсу комутаційних апаратів

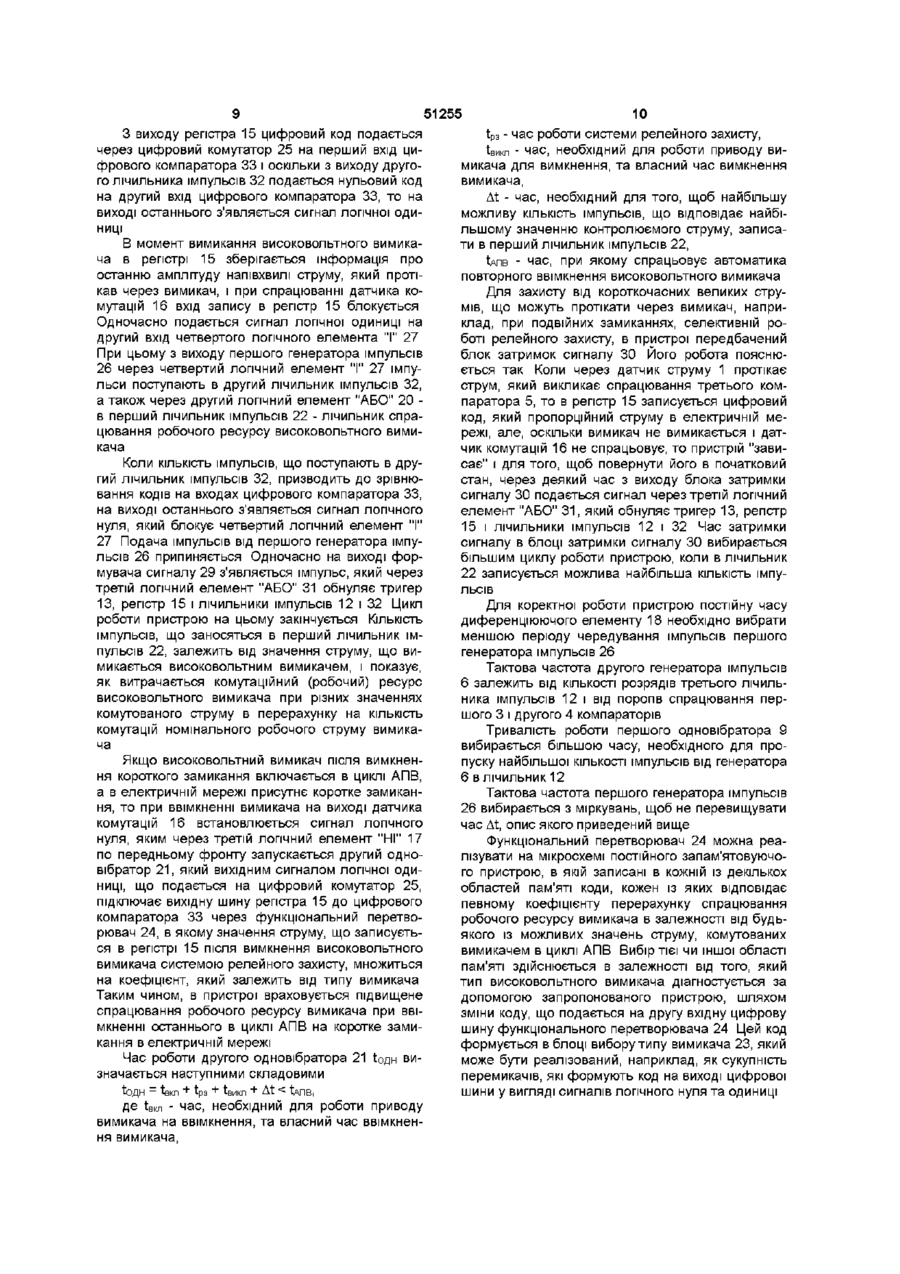

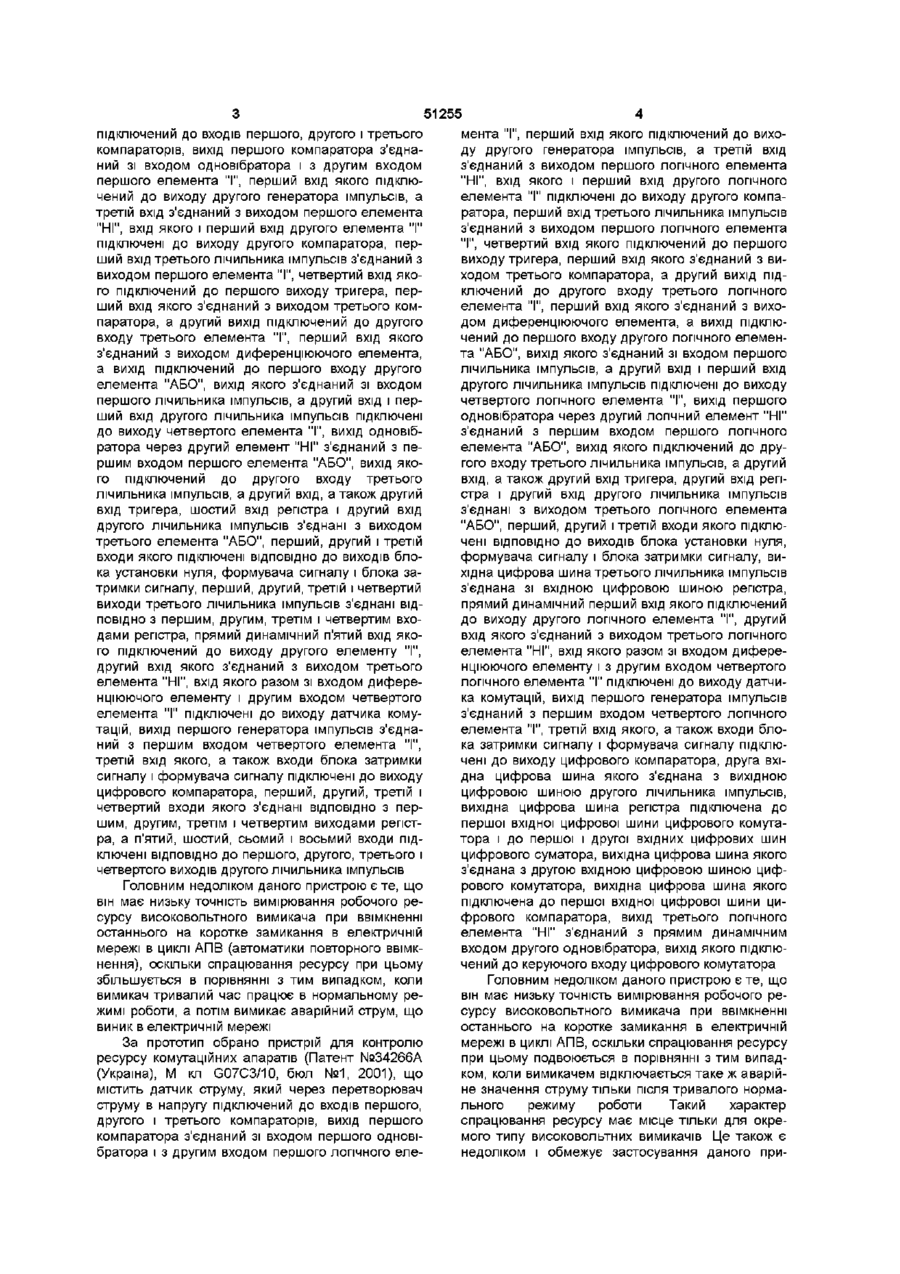

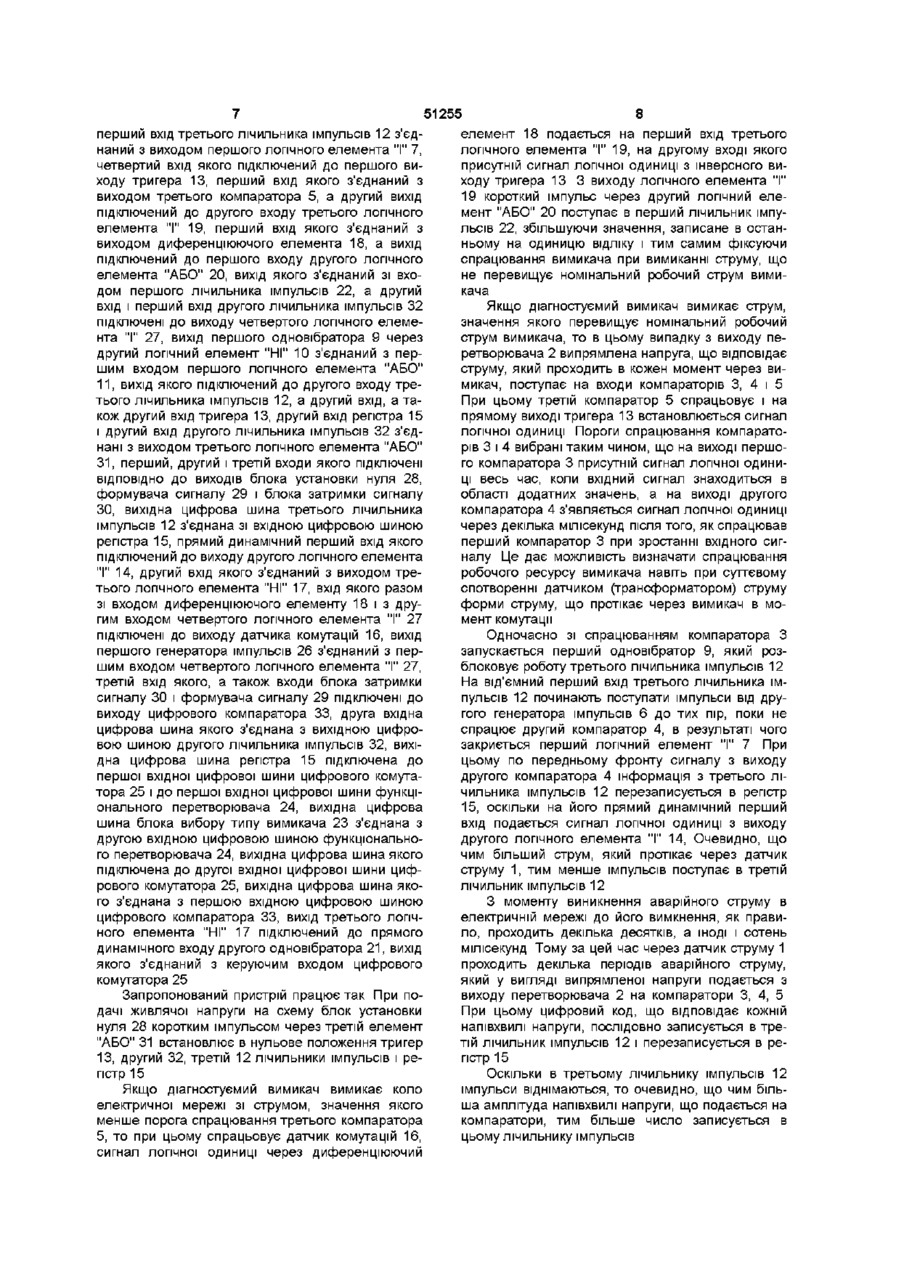

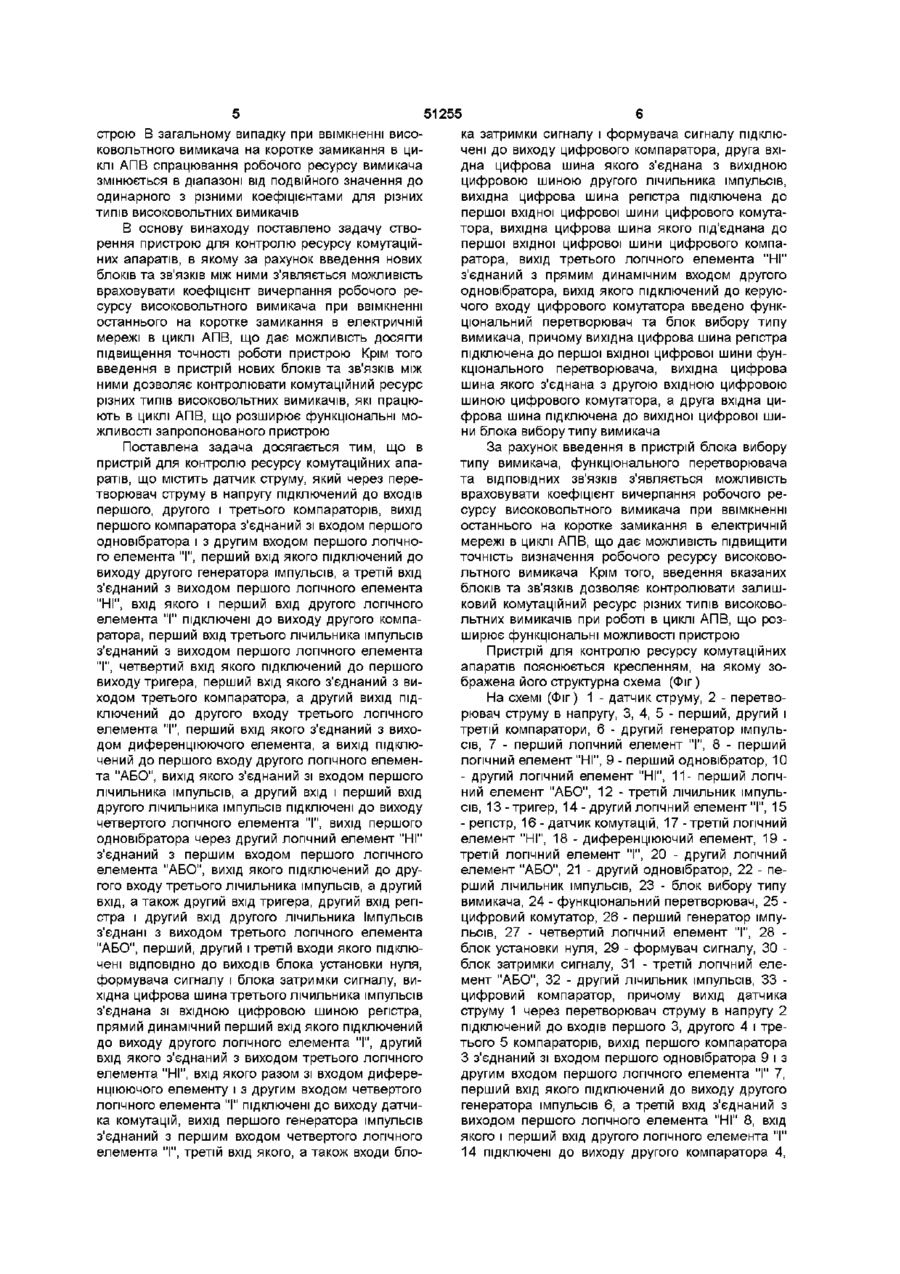

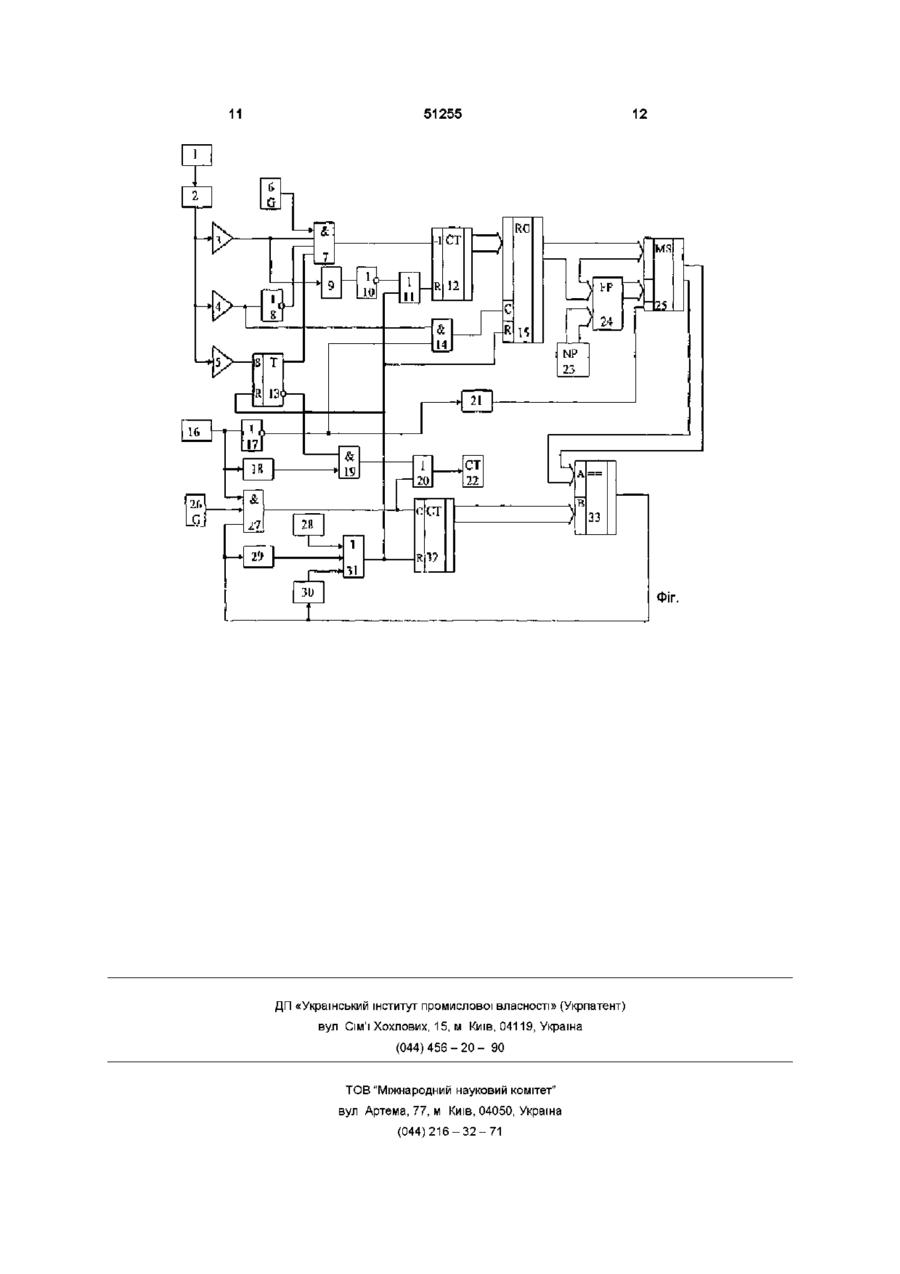

Пристрій для контролю ресурсу комутаційних апаратів, що містить датчик струму, який через перетворювач струму в напругу підключений до входів першого, другого і третього компараторів, вихід першого компаратора з'єднаний зі входом першого одновібратора і з другим входом першого логічного елемента "І", перший вхід якого підключений до виходу другого генератора імпульсів, а третій вхід з'єднаний з виходом першого логічного елемента "НІ", вхід якого і перший вхід другого логічного елемента "І" підключені до виходу другого компаратора, перший вхід третього лічильника імпульсів з'єднаний з виходом першого логічного елемента "І", четвертий вхід якого підключений до першого виходу тригера, перший вхід якого з'єднаний з виходом третього компаратора, а другий вихід підключений до другого входу третього логічного елемента "І", перший вхід якого з'єднаний з виходом диференціювального елемента, а вихід підключений до першого входу другого логічного елемента "АБО", вихід якого з'єднаний зі входом першого лічильника імпульсів, а другий вхід і перший вхід другого лічильника імпульсів підключені до виходу четвертого логічного елемента "І", вихід першого одновібратора через другий логічний елемент "НІ" з'єднаний з першим входом першого логічного елемента "АБО", вихід якого підключений до другого входу третього лічильника імпульсів, а другий вхід, а також другий вхід тригера, другий вхід регістра і другий вхід другого лічильника імпульсів з'єднані з виходом третього логічного елемента "АБО", перший, другий і третій входи якого підключені ВІДПОВІДНО до виходів блока установки нуля, формувача сигналу і блока затримки сигналу, вихідна цифрова шина третього лічильника імпульсів з'єднана зі вхідною цифровою шиною регістра, прямий динамічний перший вхід якого підключений до виходу другого логічного елемента "І", другий вхід якого з'єднаний з виходом третього логічного елемента "НІ", вхід якого разом зі входом диференціювального елемента і з другим входом четвертого логічного елемента "І" підключені до виходу датчика комутацій, вихід першого генератора імпульсів з'єднаний з першим входом четвертого логічного елемента "І", третій вхід якого, а також входи блока затримки сигналу і формувача сигналу підключені до виходу цифрового компаратора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною другого лічильника імпульсів, вихідна цифрова шина регістра підключена до першої вхідної цифрової шини цифрового комутатора, вихідна цифрова шина якого підключена до першої вхідної цифрової шини цифрового компаратора, вихід третього логічного елемента "НІ" з'єднаний з прямим динамічним входом другого одновібратора, вихід якого підключений до керуючого входу цифрового комутатора, який відрізняється тим, що в нього введені функціональний перетворювач та блок вибору типу вимикача, причому вихідна цифрова шина регістра підключена до першої вхідної цифрової шини функціонального перетворювача, вихідна цифрова шина якого з'єднана з другою вхідною цифровою шиною цифрового комутатора, а друга вхідна цифрова шина підключена до вихідної цифрової шини блока вибору типу вимикача Винахід відноситься до області електротехніки і може бути використаним для вимірювання комутаційного ресурсу високовольтних вимикачів Відомий пристрій для контролю ресурсу комутаційних апаратів (АС СРСР №1785018, М кп G07C3/10, бюл №48, 1992), що містить датчик струму, який через перетворювач струму в напругу ю ю ю 51255 підключений до входів першого, другого і третього мента І , перший вхід якого підключений до вихокомпараторів, вихід першого компаратора з'єднаду другого генератора імпульсів, а третій вхід ний зі входом одновібратора і з другим входом з'єднаний з виходом першого логічного елемента першого елемента "І", перший вхід якого підклю"НІ", вхід якого і перший вхід другого логічного чений до виходу другого генератора імпульсів, а елемента "І" підключені до виходу другого компатретій вхід з'єднаний з виходом першого елемента ратора, перший вхід третього лічильника імпульсів "НІ", вхід якого і перший вхід другого елемента "І" з'єднаний з виходом першого логічного елемента підключені до виходу другого компаратора, пер"І", четвертий вхід якого підключений до першого ший вхід третього лічильника імпульсів з'єднаний з виходу тригера, перший вхід якого з'єднаний з вивиходом першого елемента "І", четвертий вхід якоходом третього компаратора, а другий вихід підго підключений до першого виходу тригера, перключений до другого входу третього логічного ший вхід якого з'єднаний з виходом третього комелемента "І", перший вхід якого з'єднаний з вихопаратора, а другий вихід підключений до другого дом диференціюючого елемента, а вихід підклювходу третього елемента "І", перший вхід якого чений до першого входу другого логічного елеменз'єднаний з виходом диференціюючого елемента, та "АБО", вихід якого з'єднаний зі входом першого а вихід підключений до першого входу другого лічильника імпульсів, а другий вхід і перший вхід елемента "АБО", вихід якого з'єднаний зі входом другого лічильника імпульсів підключені до виходу першого лічильника імпульсів, а другий вхід і перчетвертого логічного елемента "І", вихід першого ший вхід другого лічильника імпульсів підключені одновібратора через другий логічний елемент "НІ" до виходу четвертого елемента "І", вихід одновібз'єднаний з першим входом першого логічного ратора через другий елемент "НІ" з'єднаний з пеелемента "АБО", вихід якого підключений до друршим входом першого елемента "АБО", вихід якогого входу третього лічильника імпульсів, а другий го підключений до другого входу третього вхід, а також другий вхід тригера, другий вхід регілічильника імпульсів, а другий вхід, а також другий стра і другий вхід другого лічильника імпульсів вхід тригера, шостий вхід регістра і другий вхід з'єднані з виходом третього логічного елемента другого лічильника імпульсів з'єднані з виходом "АБО", перший, другий і третій входи якого підклютретього елемента "АБО", перший, другий і третій чені ВІДПОВІДНО до виходів блока установки нуля, входи якого підключені ВІДПОВІДНО до виходів блоформувача сигналу і блока затримки сигналу, вика установки нуля, формувача сигналу і блока західна цифрова шина третього лічильника імпульсів тримки сигналу, перший, другий, третій і четвертий з'єднана зі вхідною цифровою шиною регістра, виходи третього лічильника імпульсів з'єднані ВІДпрямий динамічний перший вхід якого підключений ПОВІДНО з першим, другим, третім і четвертим входо виходу другого логічного елемента "І", другий дами регістра, прямий динамічний п'ятий вхід яковхід якого з'єднаний з виходом третього логічного го підключений до виходу другого елементу "І", елемента "НІ", вхід якого разом зі входом дифередругий вхід якого з'єднаний з виходом третього нціюючого елементу і з другим входом четвертого елемента "НІ", вхід якого разом зі входом диферелогічного елемента "І" підключені до виходу датчинціюючого елементу і другим входом четвертого ка комутацій, вихід першого генератора імпульсів елемента "І" підключені до виходу датчика комуз'єднаний з першим входом четвертого логічного тацій, вихід першого генератора імпульсів з'єднаелемента "І", третій вхід якого, а також входи блоний з першим входом четвертого елемента "І", ка затримки сигналу і формувача сигналу підклютретій вхід якого, а також входи блока затримки чені до виходу цифрового компаратора, друга вхісигналу і формувача сигналу підключені до виходу дна цифрова шина якого з'єднана з вихідною цифрового компаратора, перший, другий, третій і цифровою шиною другого лічильника імпульсів, четвертий входи якого з'єднані ВІДПОВІДНО З первихідна цифрова шина регістра підключена до шим, другим, третім і четвертим виходами регістпершої вхідної цифрової шини цифрового комутара, а п'ятий, шостий, сьомий і восьмий входи підтора і до першої і другої вхідних цифрових шин ключені ВІДПОВІДНО до першого, другого, третього і цифрового суматора, вихідна цифрова шина якого четвертого виходів другого лічильника імпульсів з'єднана з другою вхідною цифровою шиною цифрового комутатора, вихідна цифрова шина якого підключена до першої вхідної цифрової шини циГоловним недоліком даного пристрою є те, що фрового компаратора, вихід третього логічного він має низьку точність вимірювання робочого реелемента "НІ" з'єднаний з прямим динамічним сурсу високовольтного вимикача при ввімкненні входом другого одновібратора, вихід якого підклюостаннього на коротке замикання в електричній чений до керуючого входу цифрового комутатора мережі в циклі АПВ (автоматики повторного ввімкнення), оскільки спрацювання ресурсу при цьому збільшується в порівнянні з тим випадком, коли Головним недоліком даного пристрою є те, що вимикач тривалий час працює в нормальному ревін має низьку точність вимірювання робочого режимі роботи, а потім вимикає аварійний струм, що сурсу високовольтного вимикача при ввімкненні виник в електричній мережі останнього на коротке замикання в електричній мережі в циклі АПВ, оскількиспрацювання ресурсу За прототип обрано пристрій для контролю при цьому подвоюється в порівнянні з тим випадресурсу комутаційних апаратів (Патент №34266А ком, коли вимикачем відключається таке ж аварій(Україна), М кл G07C3/10, бюл №1, 2001), що не значення струму тільки після тривалого нормамістить датчик струму, який через перетворювач льного режиму роботи Такий характер струму в напругу підключений до входів першого, спрацювання ресурсу має місце тільки для окредругого і третього компараторів, вихід першого мого типу високовольтних вимикачів Це також є компаратора з'єднаний зі входом першого одновінедоліком і обмежує застосування даного прибратора і з другим входом першого логічного еле 51255 строю В загальному випадку при ввімкненні висока затримки сигналу і формувача сигналу підклюковольтного вимикача на коротке замикання в цичені до виходу цифрового компаратора, друга вхіклі АПВ спрацювання робочого ресурсу вимикача дна цифрова шина якого з'єднана з вихідною змінюється в діапазоні від подвійного значення до цифровою шиною другого лічильника імпульсів, одинарного з різними коефіцієнтами для різних вихідна цифрова шина регістра підключена до типів високовольтних вимикачів першої вхідної цифрової шини цифрового комутатора, вихідна цифрова шина якого під'єднана до В основу винаходу поставлено задачу ствопершої вхідної цифрової шини цифрового компарення пристрою для контролю ресурсу комутаційратора, вихід третього логічного елемента "НІ" них апаратів, в якому за рахунок введення нових з'єднаний з прямим динамічним входом другого блоків та зв'язків МІЖ НИМИ З'ЯВЛЯЄТЬСЯ МОЖЛИВІСТЬ одновібратора, вихід якого підключений до керуювраховувати коефіцієнт вичерпання робочого речого входу цифрового комутатора введено функсурсу високовольтного вимикача при ввімкненні ціональний перетворювач та блок вибору типу останнього на коротке замикання в електричній вимикача, причому вихідна цифрова шина регістра мережі в циклі АПВ, що дає можливість досягти підключена до першої вхідної цифрової шини фунпідвищення точності роботи пристрою Крім того кціонального перетворювача, вихідна цифрова введення в пристрій нових блоків та зв'язків між шина якого з'єднана з другою вхідною цифровою ними дозволяє контролювати комутаційний ресурс шиною цифрового комутатора, а друга вхідна цирізних типів високовольтних вимикачів, які працюфрова шина підключена до вихідної цифрової шиють в циклі АПВ, що розширює функціональні мони блока вибору типу вимикача жливості запропонованого пристрою Поставлена задача досягається тим, що в За рахунок введення в пристрій блока вибору пристрій для контролю ресурсу комутаційних апатипу вимикача, функціонального перетворювача ратів, що містить датчик струму, який через перета ВІДПОВІДНИХ зв'язків з'являється можливість творювач струму в напругу підключений до входів враховувати коефіцієнт вичерпання робочого репершого, другого і третього компараторів, вихід сурсу високовольтного вимикача при ввімкненні першого компаратора з'єднаний зі входом першого останнього на коротке замикання в електричній одновібратора і з другим входом першого логічномережі в циклі АПВ, що дає можливість підвищити го елемента "І", перший вхід якого підключений до точність визначення робочого ресурсу високововиходу другого генератора імпульсів, а третій вхід льтного вимикача Крім того, введення вказаних з'єднаний з виходом першого логічного елемента блоків та зв'язків ДОЗВОЛЯЄ контролювати залиш"НІ", вхід якого і перший вхід другого логічного ковий комутаційний ресурс різних типів високовоелемента "І" підключені до виходу другого компальтних вимикачів при роботі в циклі АПВ, що розратора, перший вхід третього лічильника імпульсів ширює функціональні можливості пристрою з'єднаний з виходом першого логічного елемента Пристрій для контролю ресурсу комутаційних "І", четвертий вхід якого підключений до першого апаратів пояснюється кресленням, на якому зовиходу тригера, перший вхід якого з'єднаний з вибражена його структурна схема (Фіг) ходом третього компаратора, а другий вихід підНа схемі (Фіг) 1 - датчик струму, 2 - перетвоключений до другого входу третього логічного рювач струму в напругу, 3, 4, 5 - перший, другий і елемента "І", перший вхід якого з'єднаний з вихотретій компаратори, 6 - другий генератор імпульдом диференціюючого елемента, а вихід підклюсів, 7 - перший логічний елемент "І", 8 - перший чений до першого входу другого логічного елеменлогічний елемент "НІ", 9 - перший одновібратор, 10 та "АБО", вихід якого з'єднаний зі входом першого - другий логічний елемент "НІ", 11- перший логічлічильника імпульсів, а другий вхід і перший вхід ний елемент "АБО", 12 - третій лічильник імпульдругого лічильника імпульсів підключені до виходу сів, 13 -тригер, 14 - другий логічний елемент "І", 15 четвертого логічного елемента "І", вихід першого - регістр, 16 - датчик комутацій, 17 -третій логічний одновібратора через другий логічний елемент "НІ" елемент "НІ", 18 - диференціюючий елемент, 19 з'єднаний з першим входом першого логічного третій логічний елемент "І", 20 - другий логічний елемента "АБО", вихід якого підключений до друелемент "АБО", 21 - другий одновібратор, 22 - пегого входу третього лічильника імпульсів, а другий рший лічильник імпульсів, 23 - блок вибору типу вхід, а також другий вхід тригера, другий вхід регівимикача, 24 - функціональний перетворювач, 25 стра і другий вхід другого лічильника Імпульсів цифровий комутатор, 26 - перший генератор імпуз'єднані з виходом третього логічного елемента льсів, 27 - четвертий логічний елемент "І", 28 "АБО", перший, другий і третій входи якого підклюблок установки нуля, 29 - формувач сигналу, ЗО чені ВІДПОВІДНО до виходів блока установки нуля, блок затримки сигналу, 31 - третій логічний елеформувача сигналу і блока затримки сигналу, вимент "АБО", 32 - другий лічильник імпульсів, 33 хідна цифрова шина третього лічильника імпульсів цифровий компаратор, причому вихід датчика з'єднана зі вхідною цифровою шиною регістра, струму 1 через перетворювач струму в напругу 2 прямий динамічний перший вхід якого підключений підключений до входів першого 3, другого 4 і тредо виходу другого логічного елемента "І", другий тього 5 компараторів, вихід першого компаратора вхід якого з'єднаний з виходом третього логічного З з'єднаний зі входом першого одновібратора 9 і з елемента "НІ", вхід якого разом зі входом дифередругим входом першого логічного елемента "І" 7, нціюючого елементу і з другим входом четвертого перший вхід якого підключений до виходу другого логічного елемента "І" підключені до виходу датчигенератора імпульсів 6, а третій вхід з'єднаний з ка комутацій, вихід першого генератора імпульсів виходом першого логічного елемента "НІ" 8, вхід з'єднаний з першим входом четвертого логічного якого і перший вхід другого логічного елемента "І" елемента "І", третій вхід якого, а також входи бло14 підключені до виходу другого компаратора 4, перший вхід третього лічильника імпульсів 12 з'єднаний з виходом першого логічного елемента "І" 7, четвертий вхід якого підключений до першого виходу тригера 13, перший вхід якого з'єднаний з виходом третього компаратора 5, а другий вихід підключений до другого входу третього логічного елемента "І" 19, перший вхід якого з'єднаний з виходом диференціюючого елемента 18, а вихід підключений до першого входу другого логічного елемента "АБО" 20, вихід якого з'єднаний зі входом першого лічильника імпульсів 22, а другий вхід і перший вхід другого лічильника імпульсів 32 підключені до виходу четвертого логічного елемента "І" 27, вихід першого одновібратора 9 через другий логічний елемент "НІ" 10 з'єднаний з першим входом першого логічного елемента "АБО" 11, вихід якого підключений до другого входу третього лічильника імпульсів 12, а другий вхід, а також другий вхід тригера 13, другий вхід регістра 15 і другий вхід другого лічильника імпульсів 32 з'єднані з виходом третього логічного елемента "АБО" 31, перший, другий і третій входи якого підключені ВІДПОВІДНО до виходів блока установки нуля 28, формувача сигналу 29 і блока затримки сигналу ЗО, вихідна цифрова шина третього лічильника імпульсів 12 з'єднана зі вхідною цифровою шиною регістра 15, прямий динамічний перший вхід якого підключений до виходу другого логічного елемента "І" 14, другий вхід якого з'єднаний з виходом третього логічного елемента "НІ" 17, вхід якого разом зі входом диференціюючого елементу 18 і з другим входом четвертого логічного елемента "І" 27 підключені до виходу датчика комутацій 16, вихід першого генератора імпульсів 26 з'єднаний з першим входом четвертого логічного елемента "І" 27, третій вхід якого, а також входи блока затримки сигналу ЗО і формувача сигналу 29 підключені до виходу цифрового компаратора 33, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною другого лічильника імпульсів 32, вихідна цифрова шина регістра 15 підключена до першої вхідної цифрової шини цифрового комутатора 25 і до першої вхідної цифрової шини функціонального перетворювача 24, вихідна цифрова шина блока вибору типу вимикача 23 з'єднана з другою вхідною цифровою шиною функціонального перетворювача 24, вихідна цифрова шина якого підключена до другої вхідної цифрової шини цифрового комутатора 25, вихідна цифрова шина якого з'єднана з першою вхідною цифровою шиною цифрового компаратора 33, вихід третього логічного елемента "НІ" 17 підключений до прямого динамічного входу другого одновібратора 21, вихід якого з'єднаний з керуючим входом цифрового комутатора 25 Запропонований пристрій працює так При подачі живлячої напруги на схему блок установки нуля 28 коротким імпульсом через третій елемент "АБО" 31 встановлює в нульове положення тригер 13, другий 32, третій 12 лічильники імпульсів і регістр 15 Якщо діагностуємий вимикач вимикає коло електричної мережі зі струмом, значення якого менше порога спрацювання третього компаратора 5, то при цьому спрацьовує датчик комутацій 16, сигнал логічної одиниці через диференціюючий 51255 8 елемент 18 подається на перший вхід третього логічного елемента "І" 19, на другому вході якого присутній сигнал логічної одиниці з інверсного виходу тригера 13 3 виходу логічного елемента "І" 19 короткий імпульс через другий логічний елемент "АБО" 20 поступає в перший лічильник імпульсів 22, збільшуючи значення, записане в останньому на одиницю відліку і тим самим фіксуючи спрацювання вимикача при вимиканні струму, що не перевищує номінальний робочий струм вимикача Якщо діагностуємий вимикач вимикає струм, значення якого перевищує номінальний робочий струм вимикача, то в цьому випадку з виходу перетворювача 2 випрямлена напруга, що відповідає струму, який проходить в кожен момент через вимикач, поступає на входи компараторів 3, 4 і 5 При цьому третій компаратор 5 спрацьовує і на прямому виході тригера 13 встановлюється сигнал логічної одиниці Пороги спрацювання компараторів 3 і 4 вибрані таким чином, що на виході першого компаратора 3 присутній сигнал логічної одиниці весь час, коли вхідний сигнал знаходиться в області додатних значень, а на виході другого компаратора 4 з'являється сигнал логічної одиниці через декілька мілісекунд після того, як спрацював перший компаратор 3 при зростанні вхідного сигналу Це дає можливість визначати спрацювання робочого ресурсу вимикача навіть при суттєвому спотворенні датчиком (трансформатором) струму форми струму, що протікає через вимикач в момент комутації Одночасно зі спрацюванням компаратора З запускається перший одновібратор 9, який розблоковує роботу третього лічильника імпульсів 12 На від'ємний перший вхід третього лічильника імпульсів 12 починають поступати імпульси від другого генератора імпульсів 6 до тих пір, поки не спрацює другий компаратор 4, в результаті чого закриється перший логічний елемент "І" 7 При цьому по передньому фронту сигналу з виходу другого компаратора 4 інформація з третього лічильника імпульсів 12 перезаписується в регістр 15, оскільки на його прямий динамічний перший вхід подається сигнал логічної одиниці з виходу другого логічного елемента "І" 14, Очевидно, що чим більший струм, який протікає через датчик струму 1, тим менше імпульсів поступає в третій лічильник імпульсів 12 З моменту виникнення аварійного струму в електричній мережі до його вимкнення, як правило, проходить декілька десятків, а ІНОДІ І сотень мілісекунд Тому за цей час через датчик струму 1 проходить декілька періодів аварійного струму, який у вигляді випрямленої напруги подається з виходу перетворювача 2 на компаратори 3, 4, 5 При цьому цифровий код, що відповідає кожній напівхвилі напруги, послідовно записується в третій лічильник імпульсів 12 і перезаписується в регістр 15 Оскільки В третьому лічильнику імпульсів 12 імпульси віднімаються, то очевидно, що чим більша амплітуда напівхвилі напруги, що подається на компаратори, тим більше число записується в цьому лічильнику імпульсів 51255 З виходу регістра 15 цифровий код подається через цифровий комутатор 25 на перший вхід цифрового компаратора 33 і оскільки з виходу другого лічильника імпульсів 32 подається нульовий код на другий вхід цифрового компаратора 33, то на виході останнього з'являється сигнал логічної одиниці В момент вимикання високовольтного вимикача в регістрі 15 зберігається інформація про останню амплітуду напівхвилі струму, який протікав через вимикач, і при спрацюванні датчика комутацій 16 вхід запису в регістр 15 блокується Одночасно подається сигнал логічної одиниці на другий вхід четвертого логічного елемента "І" 27 При цьому з виходу першого генератора імпульсів 26 через четвертий логічний елемент "І" 27 імпульси поступають в другий лічильник імпульсів 32, а також через другий логічний елемент "АБО" 20 в перший лічильник імпульсів 22 - лічильник спрацювання робочого ресурсу високовольтного вимикача Коли КІЛЬКІСТЬ імпульсів, що поступають в другий лічильник імпульсів 32, призводить до зрівнювання кодів на входах цифрового компаратора 33, на виході останнього з'являється сигнал логічного нуля, який блокує четвертий логічний елемент "І" 27 Подача імпульсів від першого генератора імпульсів 26 припиняється Одночасно на виході формувача сигналу 29 з'являється імпульс, який через третій логічний елемент "АБО" 31 обнуляє тригер 13, регістр 15 і лічильники імпульсів 12 і 32 Цикл роботи пристрою на цьому закінчується КІЛЬКІСТЬ імпульсів, що заносяться в перший лічильник імпульсів 22, залежить від значення струму, що вимикається високовольтним вимикачем, і показує, як витрачається комутаційний (робочий) ресурс високовольтного вимикача при різних значеннях комутованого струму в перерахунку на КІЛЬКІСТЬ комутацій номінального робочого струму вимикача Якщо високовольтний вимикач після вимкнення короткого замикання включається в циклі АПВ, а в електричній мережі присутнє коротке замикання, то при ввімкненні вимикача на виході датчика комутацій 16 встановлюється сигнал логічного нуля, яким через третій логічний елемент "НІ" 17 по передньому фронту запускається другий одновібратор 21, який вихідним сигналом логічної одиниці, що подається на цифровий комутатор 25, підключає вихідну шину регістра 15 до цифрового компаратора 33 через функціональний перетворювач 24, в якому значення струму, що записується в регістрі 15 після вимкнення високовольтного вимикача системою релейного захисту, множиться на коефіцієнт, який залежить від типу вимикача Таким чином, в пристрої враховується підвищене спрацювання робочого ресурсу вимикача при ввімкненні останнього в циклі АПВ на коротке замикання в електричній мережі Час роботи другого одновібратора 21 1:одн визначається наступними складовими toflH - tBKn + t p 3 + t r - n + At < tAnB, enc де tBKJi - час, необхідний для роботи приводу вимикача на ввімкнення, та власний час ввімкнення вимикача, 10 t p3 - час роботи системи релейного захисту, tBMKJi - час, необхідний для роботи приводу вимикача для вимкнення, та власний час вимкнення вимикача, At - час, необхідний для того, щоб найбільшу можливу КІЛЬКІСТЬ імпульсів, що відповідає найбільшому значенню контролюємого струму, записати в перший лічильник імпульсів 22, tAnB - час, при якому спрацьовує автоматика повторного ввімкнення високовольтного вимикача Для захисту від короткочасних великих струмів, що можуть протікати через вимикач, наприклад, при подвійних замиканнях, селективній роботі релейного захисту, в пристрої передбачений блок затримок сигналу ЗО Його робота пояснюється так Коли через датчик струму 1 протікає струм, який викликає спрацювання третього компаратора 5, то в регістр 15 записується цифровий код, який пропорційний струму в електричній мережі, але, оскільки вимикач не вимикається і датчик комутацій 16 не спрацьовує, то пристрій "зависає" і для того, щоб повернути його в початковий стан, через деякий час з виходу блока затримки сигналу ЗО подається сигнал через третій логічний елемент "АБО" 31, який обнуляє тригер 13, регістр 15 і лічильники імпульсів 12 і 32 Час затримки сигналу в блоці затримки сигналу ЗО вибирається більшим циклу роботи пристрою, коли в лічильник 22 записується можлива найбільша КІЛЬКІСТЬ імпульсів Для коректної роботи пристрою постійну часу диференціюючого елементу 18 необхідно вибрати меншою періоду чередування імпульсів першого генератора імпульсів 26 Тактова частота другого генератора імпульсів 6 залежить від КІЛЬКОСТІ розрядів третього лічильника імпульсів 12 і від порогів спрацювання першого 3 і другого 4 компараторів Тривалість роботи першого одновібратора 9 вибирається більшою часу, необхідного для пропуску найбільшої КІЛЬКОСТІ імпульсів від генератора 6 в лічильник 12 Тактова частота першого генератора імпульсів 26 вибирається з міркувань, щоб не перевищувати час At, опис якого приведений вище Функціональний перетворювач 24 можна реалізувати на мікросхемі постійного запам'ятовуючого пристрою, в якій записані в кожній із декількох областей пам'яті коди, кожен із яких відповідає певному коефіцієнту перерахунку спрацювання робочого ресурсу вимикача в залежності від будьякого із можливих значень струму, комутованих вимикачем в циклі АПВ Вибір тієї чи іншої області пам'яті здійснюється в залежності від того, який тип високовольтного вимикача діагностується за допомогою запропонованого пристрою, шляхом зміни коду, що подається на другу вхідну цифрову шину функціонального перетворювача 24 Цей код формується в блоці вибору типу вимикача 23, який може бути реалізований, наприклад, як сукупність перемикачів, які формують код на виході цифрової шини у вигляді сигналів логічного нуля та одиниці 11 51255 12 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
