Комбайн для збирання цукрових буряків

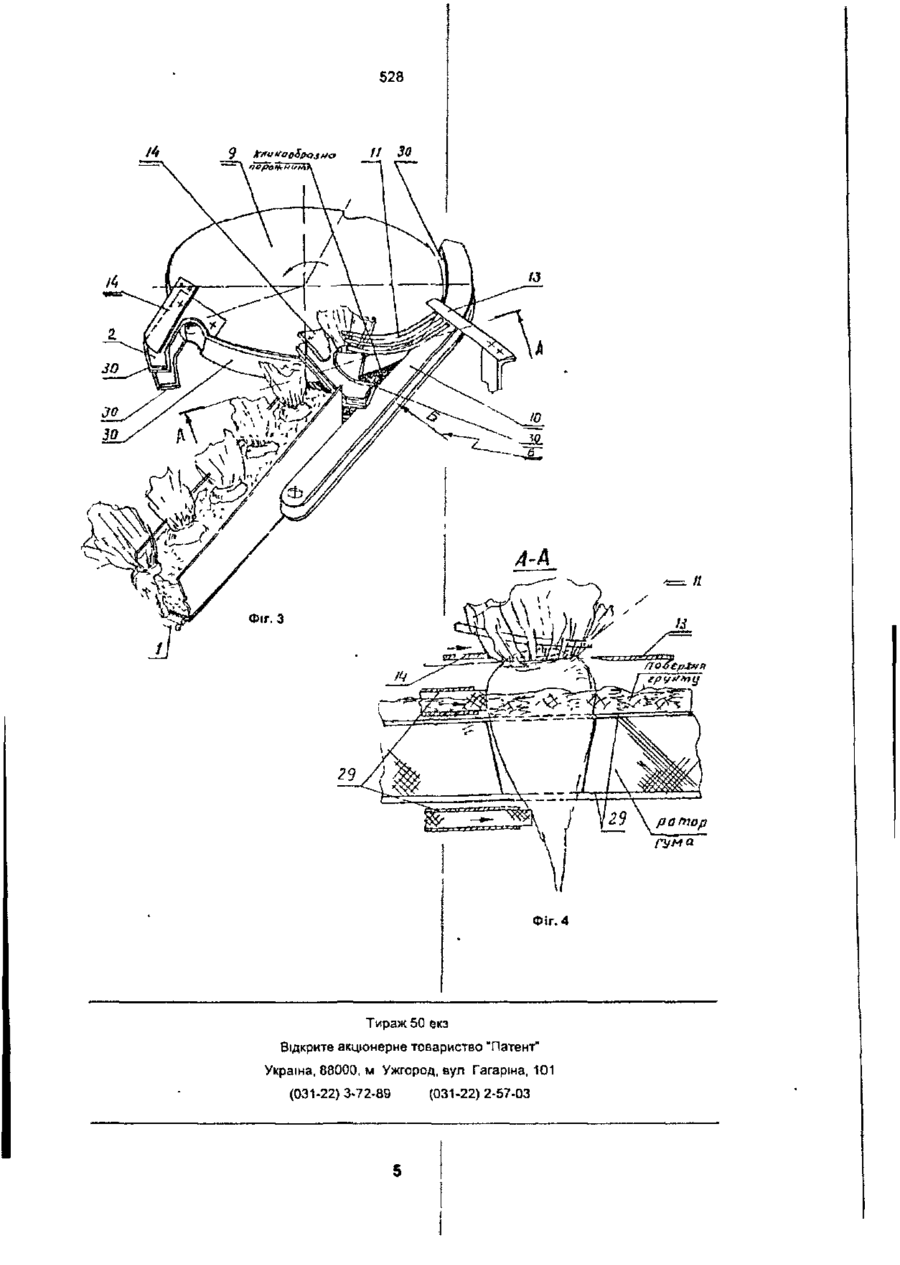

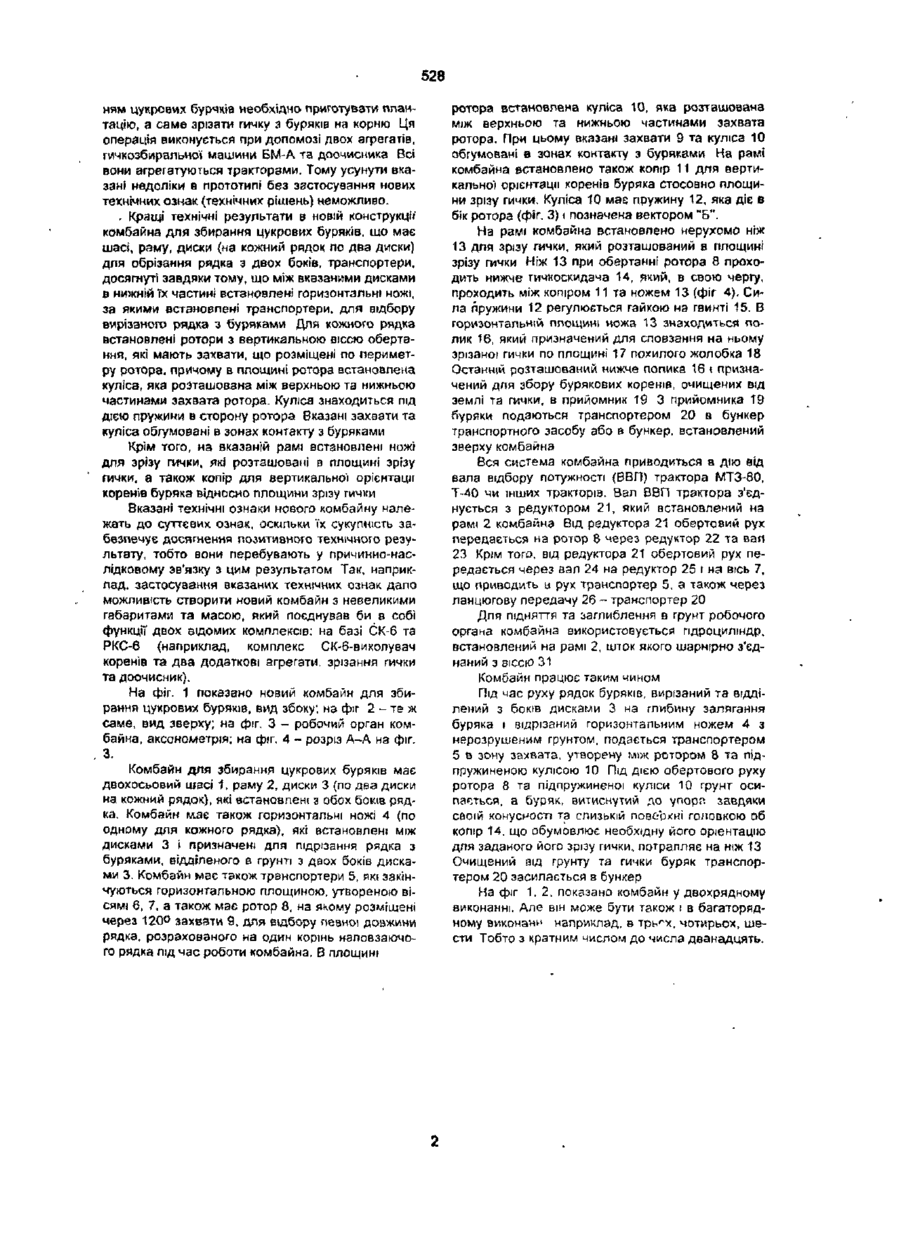

1 Комбайн для збирання цукрових буряків та інших коренеплодів, що має шасі, раму, диски (на кожний рядок по два диска) для обрізування рядка з двох сторін, транспортери, який відрізняється тим, що між вказаними дисками в нижній їх части ні встановлені горизонтальні ножі, за якими вста-, новлені транспортери, а для кожного рядка встановлені ротори з вертикальною віссю обертання, які мають захвати, що розміщені по периметру ротора, причому в площині ротора встановлена куліса, куліса підпружинена регулюючим зусиллям в сторону ротора і розташована між верхньою та нижньою частинами захвата ротора 2 Комбайн за п 1 який відрізняється тим, що вказані захвати та куліса обгумовані в зонах контакту з буряками 3 Комбайн за п 1, який відрізряється тим, що на вказаній рамі встановлені ножі для зрізу гички, які розташовані в площині зрізу 4 Комбайн за п 1,3, який відрізняється тим, що на вказаній рамі встановлено копір для вертикальної' орієнтації буряків стосовно площини зрізу гички Корисна модель належить до галузі сільського господарства, зокрема до комбайнів для збирання цукрових буряків та інших коренеплодів Відомі комбайни для збирання цукрових буряків, наприклад, шестирядний комбайн тилу КС-6, що має диски (по два диски на один рядок, активний та пасивний), транспортери Також відомий комбайн РКС-6, який має по два викопуючих конічних кінцевики на кожний рядок, які обертаються в різні боки, витискуючи корені з рядка під час руху і досилаючи їх на шнекове полотно-транспортер (Машины для возделывания и уборки сахарной свеклы // Альбом-справочник - М , 1984) Основним недоліком відомих комбайнів є те, що для збирання ними буряків необхідно перед збиранням використовувати гичкозбиральну .машину типу БМ-А та доочисник для неодзрізаної, гички після БМ-А, який пропускається двічі Вся техніка, крім викопуючих агрегатів, агрегатується з трактором Такі комплекси є металоємні, громіздкі, мають низький коефіцієнт надійності Після кожного сезону вказані комплекси потребують капітального ремонту При збиранні буряків такими комплексами на шести рядках цукрових буряків потрібно протягти до 40 т металу, витративши потужність до 500 кінських сил При цьому визначені втрати бурякових коренів складають 30%. Через велику КІЛЬКОСТІ агрегатів та їх вагу, яка переміщується на сотні коліс разом з автотранспортом бурякове поле перекривається колесами більше як на сто відсотків, що призводить до розтирання капілярів грунту Крім того, такі комплекси витрачають багато палива, мастил Вони потребують великої КІЛЬКОСТІ обслуговуючого персоналу. В основу запропонованого винаходу постав* лено завдання створення нового комбайна для збирання цукрових буряків з невеликими габаритами та масою, який поєднував би в собі функції двох окремих агрегатів в комплексі, гичкозбиральну машину БМ-А та доочисник при корнезбиральному агрегаті КС-6 чи РКС-6. і в той же час мав би кращі технічні результати а саме без втрат коренів цукрових буряків, використання в десятки разів менше палива, мастил, меншу ціну, не загрожував би втоптуванням родючому фунту нашого чорнозема, обслуговувався б меншою КІЛЬКІСТЮ персоналу За КІЛЬКІСТЮ ознак прототипом до запропонованої конструкції комбайна може бути комбайн СК6, який мас шасі, раму, диски (на кожний рядок по два диски для обрізання рядка з двох боків), транспортери {Машины для возделывания и уборки сахарной свеклы // Альбом-справочник М Россепьхоэиздат, 1984) Недоліком прототипу є те, що перед збиран СО 528 ням цукрових буряків необхідно приготувати плантацію, а саме зрізати гичку з буряків на корню Ця операція виконується при допомозі двох агрегатів, шчкозбиральної машини БМ-А та доочисника Всі вони агрегатуються тракторами. Тому усунути вказані недоліки в прототипі без застосування нових технічних ознак (технічних рішень) неможливо. . Кращі технічні результати в новій конструкції комбайна для збирання цукрових буряків, що має шасі, раму, диски (на кожний рядок по два диски) для обрізання рядка з двох боків, транспортери, досягнуті завдяки тому, що між вказаними дисками в нижній їх частині встановлені горизонтальні ножі, за якими встановлені транспортери, для відбору вирізаного рядка з буряками Для кожного рядка встановлені ротори з вертикальною віссю обертання, які мають захвати, що розміщені по периметру ротора, причому в площині ротора встановлена куліса, яка розташована між верхньою та нижньою частинами захвата ротора. Куліса знаходиться під дією пружини в сторону ротора Вказані захвати та куліса обгумовані в зонах контакту з буряками Крім того, на вказаній рамі встановлені ножі для зрізу гички, які розташовані в площині зрізу гички, а також копір для вертикальної орієнтації коренів буряка відносно площини зрізу гички Вказані технічні ознаки нового комбайну належать до суттєвих ознак, оскільки їх сукупність забезпечує досягнення позитивного технічного результату, тобто вони перебувають у причинно-наслідковому зв'язку з цим результатом Так, наприклад, застосування вказаних технічних ознак дало можливість створити новий комбайн з невеликими габаритами та масою, який поєднував би в собі функції двох відомих комплексів: на базі СК-6 та РКС-6 {наприклад, комплекс СК-6-викопувач коренів та два додаткові агрегати, зрізання гички та доочисник). На фіг. 1 показано новий комбайн для збирання цукрових буряків, вид збоку; на фіг 2 - те ж саме, вид зверху; на фіг. З - робочий орган комбайна, аксонометрія; на фіг. 4 - розріз А-А на фіг. 3. Комбайн для збирання цукрових буряків має двохосьовий шасі 1. раму 2, диски 3 (по два диски на кожний рядок), які встановлені з обох боків рядка. Комбайн має також горизонтальні ножі 4 (ло одному для кожного рядка), які встановлені між дисками 3 і призначені для підрізання рядка з буряками, відділеного в грунті з двох боків дисками 3. Комбайн має також транспортери 5, які закінчуються горизонтальною площиною, утвореною вісямі б, 7, а також має ротор 8, на якому розміщені через 120° захвати 9, для відбору певної довжини рядка, розрахованого на один корінь наповзаючого рядка під час роботи комбайна, В площині ротора встановлена куліса 10, яка розташована між верхньою та нижньою частинами захвата ротора. При цьому вказані захвати 9 та куліса 10 обгумовані в зонах контакту з буряками На рамі комбайна встановлено також копір 11 для вертикальної орієнтації коренів буряка стосовно площини зрізу гички. Куліса 10 має пружину 12, яка діє в бік ротора (фіг. 3) і позначена вектором "Б". На рамі комбайна встановлено нерухомо ніж 13 для зрізу гички, який розташований в площині зрізу гички Ніж 13 при обертанні ротора 8 проходить нижче гичкоскидача 14, який, в свою чергу, проходить між копіром 11 та ножем 13 (фіг 4), Сила пружини 12 регулюється гайкою на гвинті 15. В горизонтальній площині ножа 13 знаходиться полик 16, який призначений для сповзання на ньому зрізаної гички по площині 17 похилого жолобка 18 Останній розташований нижче попика 16 і призначений для збору бурякових коренів, очищених від землі та гички, в прийомник 19 3 прийомника t 9 буряки подаються транспортером 20 в бункер транспортного засобу або в бункер, встановлений зверху комбайна Вся система комбайна приводиться в дію від вала відбору потужності (ВВП) трактора МТЗ-80, Т-40 чи інших тракторів. Вал ВВП трактора з'єднується з редуктором 21, який встановлений на рамі 2 комбайна Від редуктора 21 обертовий рух передається на ротор 8 через редуктор 22 та вал 23 Крім того, від редуктора 21 обертовий рух передається через вал 24 на редуктор 25 і на вісь 7, що приводить u рух транспортер 5, а також через ланцюгову передачу 26 - транспортер 20 Для підняття та заглиблення в грунт робочого органа комбайна використовується гідроциліндр, встановлений на рамі 2, шток якого шарнірно з'єднаний з віссю 31 Комбайн працює таким чином Під час руху рядок буряків, вирізаний та відділений з боків дисками 3 на глибину залягання буряка і відрізаний горизонтальним ножем 4 з нерозрушеним грунтом, подається транспортером 5 в зону захвата, утворену між ротором 8 та підпружиненою кулісою 10 ПІД ДІЄЮ обертового руху ротора 8 та підпружиненої куліси 10 грунт осипається, а буряк, витиснутий до упорп завдяки своїй конусмості та слизькій поверхні головкою об копір 14. що обумовлює необхідну його орієнтацію для заданого його зрізу гички, потрапляє на ніж 13 Очищений від грунту та гички буряк транспортером 20 засилається в бункер На фіг 1. 2, показано комбайн у двохрядному виконанні. Але він може бути також і в багаторядному виконаии наприклад, в трь-~х. чотирьох, шести Тобто з кратним числом до числа дванадцять. 9 528 ЇМ є 528 f? 30 Тираж 50 єкз Відкрите акціонерне товариство "Патент" Україна, 88000, м Ужгород, вул Гагаріна, 101 (031-22) 3-72-89 (031-22) 2-57-03
