Пристрій “кипарис” для профілактики та лікування захворювань

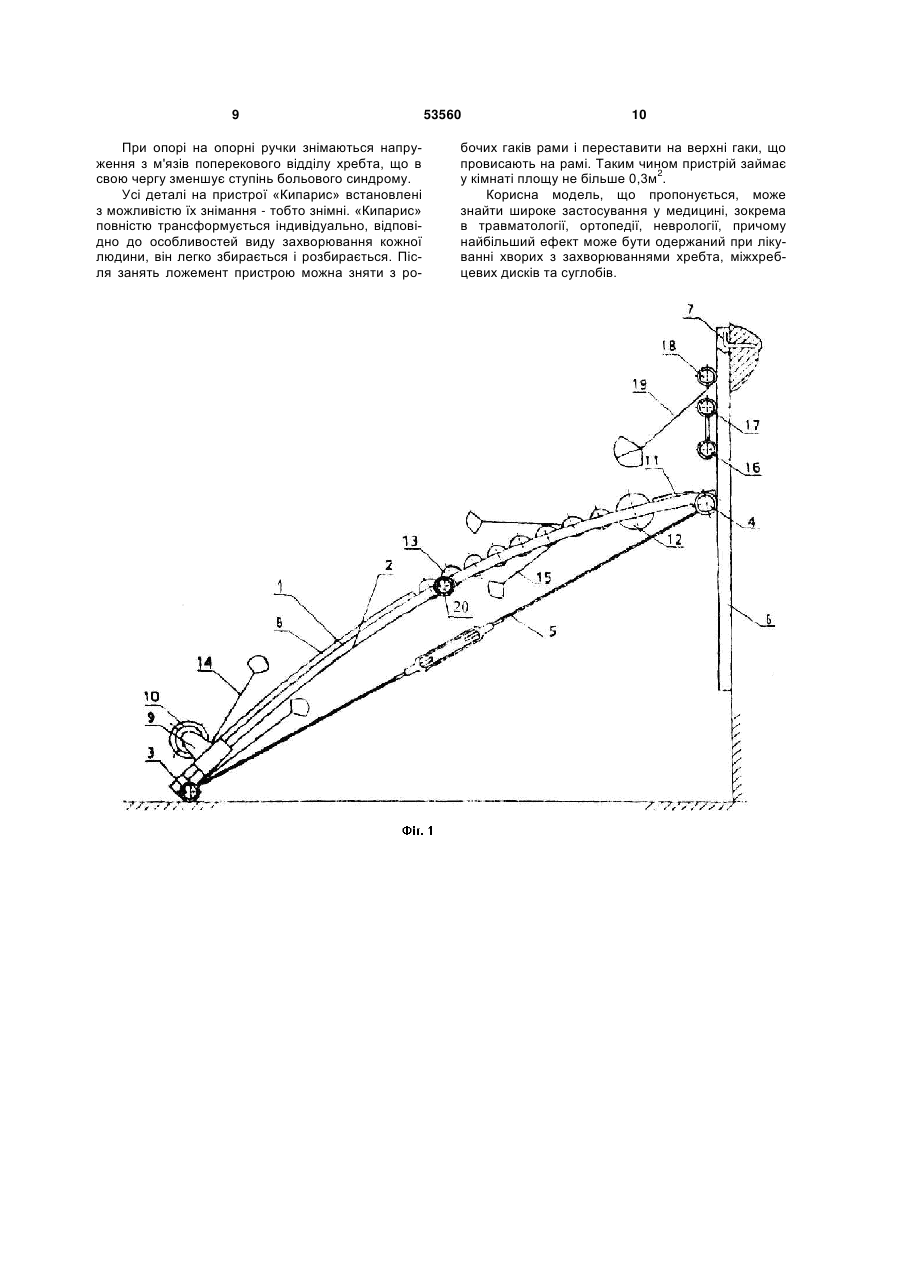

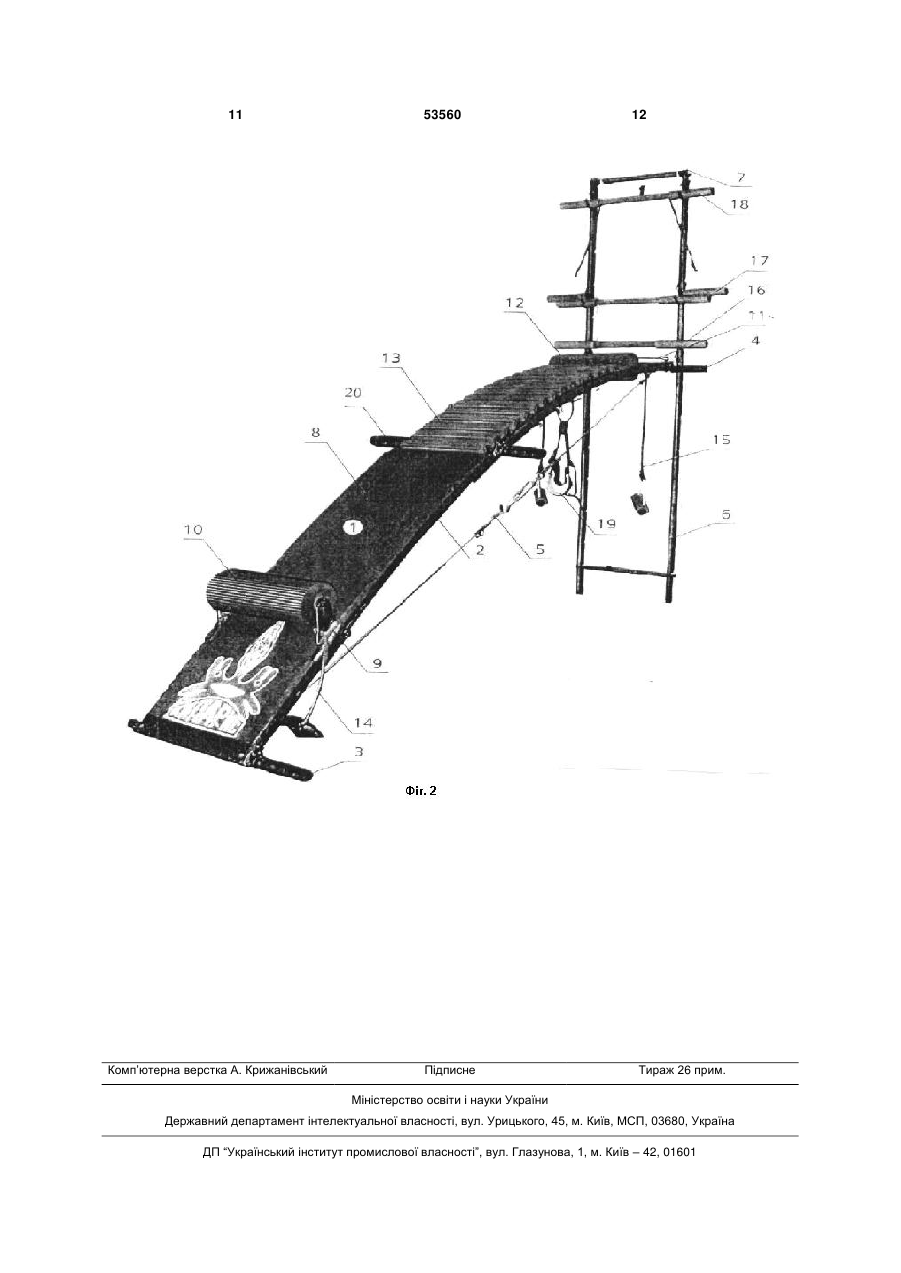

1. Пристрій для профілактики й лікування хвороб хребта, що містить ложемент, виконаний у формі дуги з можливістю регулювання радіуса її вигину, який складається з панелі-дуги та знімних спинних валиків, пристосований для встановлювання в нахиленому положенні на верхній і нижній опорах, і який з боків охоплюють два дугоподібних металевих профілі, засоби для регулювання нахилу ложемента, засоби для утримування пацієнта на ложементі в положенні лежачи та опору для ніг пацієнта, який відрізняється тим, що додатково 3 При цьому ложемент складається з панелідуги, яку з боків охоплюють два каркаси-дуги у вигляді двох дугоподібних металевих профілів, які з'єднані між собою на певній відстані знизу і зверху фіксуючими засобами, які являють собою штанги у вигляді металевих трубок з гумовими рукоятками. Крім того ложемент додатково містить засоби додаткового регулювання радіус його вигину і його поперечного нахилу. До того ж засоби додаткового регулювання радіуса його вигину і його поперечного нахилу являють собою два жорсткі троси-розтяжки, які розміщені під ложементом з його боків, а їхні кінці закріплені на верхньому і нижньому кінцях ложемента, причому вказані торси-розтяжки виконані з можливістю зміни їх довжин. При цьому засоби для регулювання нахилу ложемента містять вертикальну металеву рамуопору, яка нижнім кінцем спирається на підлогу, а її верхній край фіксується до стіни елементами кріплення, при цьому вказана металева рамаопора обладнана прорізами, цапфами й гачками, які дозволяють переставляти ложемент на різну висоту, міняючи кут його нахилу, і розміщувати у потрібному положенні навісні елементи пристрою. А панель-дуга займає від 1/4 до 3/4 довжин ложемента і розміщена в його нижній частині, над вказаною панеллю-дугою, в пазах профілів металевих каркасів-дуг розміщена з можливістю обертання низка малих еластичних знімних валиків, металеві осі яких входять в прокладки-підшипники, розташовані в згаданих пазах профілів, причому довжина валиків більша за відстань між довгими м'язами спини рівно на їх товщину, в верхню частину згаданої конструкції жорстко вмонтована панель-опора для головки. Пристрій додатково містить кронштейнповзунок, розміщений в нижній частині ложемента з можливістю зворотно-поступального руху вздовж ложемента й фіксації його у будь-якому положенні, і ребристій великий опорний валик для ніг, що має металеві осі, які входять з люфтом прокладкипідшипники, вмонтовані у відповідні отвори у вушках кронштейна-повзунка, забезпечуючи можливість обертання валика і його люфт відносно горизонтального положення. До того ж пристрій додатково містить великий ребристий шийний валик, розміщений в верхній частині ложемента з можливістю обертання в закріплених на ложемент підшипниках і з можливістю зворотно-поступального руху вздовж ложемента й фіксації його у будь-якому положенні. Крім того пристрій додатково містить дві нижні гнучкі розтяжки-еспандери для ніг, один кінець яких закріплений в нижній частині ложемента, а на другому закріплена петля з цупкої тканини, та додатково містить дві верхні гнучкі розтяжкиеспандери для рук, причому один кінець розтяжкиеспандера кріпиться за допомогою гачків до верхньої частини ложемента, на другому - певним чином закріплений утримувач для рук. Причому пристрій додатково містить довгий, середній і верхній утримувачі для рук, які розміщені на гаках, вмонтованих у вертикальну рамуопору, і виконані у вигляді двох круглих дерев'яних 53560 4 палиць, розміщених паралельно і з'єднаних між собою на певній відстані жорсткими тросиками, причому кінці утримувачів обладнані рукоятками з пористої гуми, які виконують функцію еспандера для пальців рук. Пристрій додатково містить підборідник, виконаний з цупкої тканини й прикріплений до верхньої частини вертикальної рами-опори гумовими розтяжками з гаками. Проте, такий пристрій не забезпечує зниження напруження на хребет пацієнта при змінні його положення, тобто під час укладання та підйому з панелі-дуги, що тим самим не попереджує можливе затискання нервових закінчень у хребті, що знижує ефективність лікування. Перед авторами була задача удосконалити відомий пристрій, який би створював зручність для пацієнта при експлуатації за рахунок забезпечення можливості упору на руки пацієнта при його укладанні та вставанні з пристрою та зниження тим самим напруження на хребет пацієнта, тобто попередження можливого затискання нервових закінчень. Технічний результат досягається тим, щозапропонований пристрій «Кипарис» для профілактики й лікування хвороб хребта, що містить ложемент, виконаний у формі дуги з можливістю регулювання радіуса її вигину, який складається з панелі-дуги та знімних спинних валиків, пристосований для встановлювання в нахиленому положенні на верхній і нижній опорах, і який з боків охоплюють два дугоподібних металевих профілі, засоби для регулювання нахилу ложемента, засоби для утримування пацієнта на ложементі в положенні лежачі та опору для ніг пацієнта, згідно корисної моделі додатково містить дві опорні ручки, встановлені в дугоподібних металевих профілях протилежно одна одній та розміщені в середній частині ложемента, переважно між передостаннім та останнім спинним валиком. При цьому, кожний дугоподібний металевий профіль виконаний з отвором, маючим різьбу для укручування ручки. А опорні ручки виконані у вигляді металевих стрижнів з різьбою на їх кінцях для укручування ручок в отвори металевих профілів. Крім того, поверхня опорних ручок до різьби на їх кінцях покрита еластичним матеріалом, наприклад гумою, яка адаптована до людського організму. Кожна опорна ручка встановлена шляхом укручування та зафіксована з внутрішньої сторони профілю гайкою. Завдяки сукупності суттєвих ознак, що заявляються, утворюється пристрій, зручний при його експлуатації пацієнтом за рахунок наявності ручок для можливості упору на руки пацієнта в момент його підйому або укладання на пристрій та зниження тим самим напруження на хребет пацієнта для попередження можливого затискання нервових закінчень при змінні його положення. Особливо це суттєво при високій ступені запалення сідничного нерву (ішіасу), який проявляється високою ступеню больового синдрому при підйомі або укладанні пацієнта на пристрій. 5 Сутність пристрою пояснюється кресленнями, де: на Фіг.1 показаний загальний вигляд пристрою «Кипарис» для профілактики та лікування захворювань хребта в ракурсі 3/4; на Фіг.2 схематично показаний пристрій «Кипарис», вигляд збоку. Пристрій «Кипарис» для профілактики та лікування захворювань хребта (Фіг.1, Фіг.2) містить дугоподібний ложемент 1, що складається з двох каркасів-дуг 2 (двох дугоподібних металевих профілів) з певним радіусом вигину, які з'єднані між собою на певній відстані знизу і зверху фіксуючими засобами 3, 4, які являють собою штанги у вигляді металевих трубок з гумовими рукоятками й слугують одночасно верхньою й нижньою опорами ложемента та стаціонарними утримувачами. Радіус вигину конструкції регулюється залежно від виду й ступеня захворювання й фізичного стану людини й може додатково варіюватися під масою тіла, наближуючись до радіусу вигину хребта, тому через 3-4 хвилини після укладання пацієнта на ложемент 1 його тіло зливається з дугою, а хребет займає правильне положення «ортос». Завдяки цьому у пацієнта через 3-4 хвилини після того, як він лягає на дугу, зникає больовий синдром, характерний для таких захворювань, як остеохондроз, люмбаго, сколіоз, міжхребцеві грижі тощо. Тобто, завдяки конструктивній особливості пристрою, а саме - дузі, людина почувається комфортно, може повністю розслабитися, що є необхідною умовою під час занять на пристрої «Кипарис» для відновлення функціональності м'язових структур і систем кровотоків, а значить, і обмінних процесів не тільки у м'язах, але й в усьому організмі. Знизу конструкцію з двох каркасів-дуг 2, з'єднаних між собою знизу і зверху фіксуючими засобами 3, 4, стягують з двох боків два жорсткі тросирозтяжки 5, за допомогою яких можна додатково регулювати радіус вигину конструкції, причому троси-розтяжки, застосовані в конструкції «Кипариса», дають можливість не тільки регулювати радіус вигину ложемента, але і його поперековий нахил, що надзвичайно важливо при деяких різновидах сколіозу. З часом, по мірі вирівнювання хребта, вирівнюється і поперековий нахил площини дуги, забезпечуючи людині комфорт під час занять і оберігаючи хребет і м'язи в період їхнього відновлення від перевантажень і насильницьких дій. Нижній кінець конструкції з двох каркасів-дуг 2, з'єднаних між собою знизу і зверху фіксуючими засобами 3, 4, є нижньою опорою на підлогу. Верхній кінець цієї конструкції спирається на вертикальну металеву раму-опору 6. Вертикальна рамаопора 6 нижнім кінцем спирається на підлогу, її верхній край фіксується до стіни елементами кріплення 7, завдяки чому рама-опора 6 щільно прилягає до стіни. Металева рама-опора 6 обладнана прорізами, цапфами й гаками (не показані), які дозволяють переставляти ложемент 1 на різну висоту, міняючи кут його нахилу, і розміщувати у потрібному положенні навісні елементи пристрою. Можливість зміни положення нахилу дуги «Кипариса» забезпечує індивідуальний підхід до ліку 53560 6 вання захворювань хребта залежно від типу та ступеня патології. В нижню частину згаданої конструкції з двох каркасів-дуг 2, з'єднаних між собою знизу і зверху фіксуючими засобами 3, 4, жорстко вмонтована панель-дуга 8, виконана з дерева й вигнута по радіусу каркасів-дуг 2. Довжина згаданої панелідуги 8 становить 2/3 довжини каркаса-дуги 2. До нижньої частини ложемента 1 за допомогою металевого кронштейна-повзунка 9 кріпиться ребристий великий опорний валик 10 для ніг з можливістю обертання й зворотно-поступального руху вздовж панелі-дуги 8 та фіксації у будь-якому положенні. Великий опорний валик 10 для ніг виконаний з дерева й має металеві вісі, які входять у прокладки-підшипники, вмонтовані у відповідні отвори у вушках кронштейна-повзунка 9. Великий опорний валик 10 для ніг, закріплений на кронштейні-повзунку, забезпечений люфтом. При перекосі тазостегнового суглобу у людини одна нога нібито коротша за іншу. Люфт нахилу опорного валика і кронштейна-повзунка вправовліво дає можливість хворій людині спиратися на обидві ноги рівномірно, на відміну від жорсткої горизонтальної опори, на яку людина спирається або однією ногою, що призводить до швидкого перевтомлення ноги, або ж намагається опиратися на обидві ноги, що призводить до ще більшого перекосу тазостегнового суглобу. І в тому і в іншому випадку відбувається ще більша деградація вже деградованих м'язів. А з відродженням м'язових структур і вирівнюванням тазостегнового суглобу буде вирівнюватися довжина ніг і автоматично - люфт перекосу повзунка з опорним валиком. Вказаний опорний валик 10 для ніг. на відміну від відомих вільного провисання без опори та пласкої площадки для ніг, забезпечує не тільки опору тілу, а отже дозволяє уникнути перевтоми м'язів рук під час занять, для досягнення лікувального ефекту, оскільки масуються точки - центри-витоки, пов'язані з усіма органами людського організму. В такий спосіб відбувається стимулювання цих органів. У разі ж використання відомої з попереднього рівня техніки пласкої площадки як опори для ніг. центривитоки пригнічуються під впливом маси тіла, порушується кровообіг, ноги затерпають, бажані відновлювальні процеси не відбуваються, а за деяких умов це може навіть зашкодити. У верхній частини ложемента 1 жорстко закріплена між каркасами-дугами 2 пласка дерев'яна панель-опора 11 для голови, виконана з дерева. Нижче її між каркасами-дугами 2 розміщений з можливістю обертання знімний великий ребристий шийний валик 12, який являє собою дерев'яний циліндр, що має металеві осі. Опирання на валик 12 дозволяє уникнути припливу крові до голови, а крім того, за допомогою валика відбувається легкий масаж м'язів шийного відділу й плечового пояса. Оскільки обидва валики 10 і 12 виконані з можливістю переміщення вздовж ложемента, їх можна виставляти у певному положенні суто індивідуально, залежно від росту людини, і, сприяючи усуненню компресії на м'язи поперекового відділу, унебезпечувати їх від перевантажень, стимулювати їх до відновлення 7 завдяки хвильовим імпульсам, що надходять від сусідніх м'язів, з якими вони системно пов'язані. Разом з іншими конструктивними елементами пристрою валики забезпечують відсутність больового синдрому, абсолютний комфорт і повну релаксацію, що є необхідною передумовою для відновлення функцій м'язових структур. Ще нижче, між вказаним валиком 12 і панеллю-дугою 8 та між каркасами-дугами 2 розміщена з можливістю обертання низка малих гумових ребристих знімних спинних валиків 13, які мають металеві осі. Для розміщення малих ребристих спинних валиків 13 та великого ребристого шийного валика 12 з можливістю обертання в профілях металевих каркасів-дуг 2 виконані пази (не показані), в яких на прокладках-підшипниках фіксуються кінці металевих осей валиків. Валики 13 легко вставляються в пази каркаса-дуги і так же легко виймаються. Ця конструктивна особливість дозволяє регулювати їхню кількість залежно від стану хворої людини та характеру вправ, які виконуються. Довжина валиків 13 чітко врегульована, вона більша за відстань між довгими м'язами спини рівно на їхню товщину, завдяки чому під час виконання рухів і масування м'язів спини валики не торкаються хребта, що унебезпечує його від травмування. Малі гумові ребристі знімні валики 13 конструктивно є органічним продовженням панелі-дути, до того ж вони м'які. Обидва ці фактори є надто важливими, оскільки лягаючи на ложемент, людина не відчуває жодних незручностей, навпаки, через 3-4 хвилини її тіло набуває комфортного стану, м'язи розслаблюються, що виключає, на відміну від відомих пристосувань, розміщених поверх ложемента, травмування їх під час виконання на пристрої певних рухів. За допомогою валиків під час виконання рухів (вправ) відбувається глибокий масаж усіх м'язів спинногрудного відділу. При цьому валики (що надто важливо) не торкаються хребта (на відміну від відомих пристосувань типу «рахівниці», «намиста» тощо), що виключає можливість його травмування під час виконання рухів (вправ). По обидва боки від кронштейна-повзунка 9 знаходяться дві нижні капронові розтяжкиеспандери 14 для ніг. Один кінець розтяжкиеспандера 14 кріпиться до кронштейна-повзунка, на іншому закріплена петля з цупкої тканини, яка надівається на стопу під час виконання певних вправ. Вверху каркаса-дуги 2 на рівні плечового пояса людини, яка лежить на ложементі 1, закріплені дві верхні капронові розтяжки-еспандери 15 для рук, причому один кінець розтяжки кріпиться за допомогою гачків до металевих каркасів-дуг 2, на іншому певним чином закріплений утримувач для рук. Розтяжки-еспандери 14 і 15 дають можливість комплексно, одночасно з іншими групами м'язів, відновлювати функцію м'язів ніг, рук, плечового та спинногрудного поясів, а також суглобів плечового пояса, ліктьових, зап'ястя та пальців. Це органічно вливається в систему комплексного відродження організму, яке відбувається природним шляхом і за комфортних умов для людини. На гаках, вмонтованих у вертикальну рамуопору 6, розміщений довгий утримувач 16 для рук, 53560 8 виконаний у вигляді двох круглих дерев'яних палиць, розміщених паралельно і з'єднаних між собою на певній відстані жорсткими тросиками. Кінці утримувача 16 обладнані рукоятками з пористої гуми, яка під час певних рухів виконує функцію еспандера для пальців рук. Утримувач 16 є важливим елементом пристрою, тому що часто патології хребта супроводжують супутні патології (наприклад, захворювання плечових суглобів тощо) і людина не може одразу завести руки за голову і взятися за стаціонарні утримувачі 14 (Фіг.1), закріплені в верхній частині ложемента 1. Тоді вона, не заводячи рук за голову, використовує як опору для рук довгий утримувач 16 і лише після того, як відновляться функції м'язів плечового пояса та зникне біль у суглобах, переходить до використання як опори стаціонарних утримувачів 4. Це ще одна особливість «Кипарису» порівняно з іншими відомими пристроями. При пересуванні людини вгору або вниз довгий утримувач 16 подовжується або вкорочується залежно від можливостей рухової амплітуди рук. Над довгим утримувачем 16 на певній відстані аналогічно розміщений на гаках, вмонтованих у вертикальну раму-опору 6, середній утримувач 17, а над ним аналогічно розміщений на гаках, вмонтованих у вертикальну раму-опору 6, верхній утримувач 18. Обидва утримувачі 17 і 18 мають конструкцію, аналогічну до конструкції довгого утримувача 16, проте кожен з них має своє призначення під час виконання певних рухів (вправ). До верхньої частини вертикальної рами-опори 6 гумовими розтяжками з гачками кріпиться також спеціальний засіб для голови - підборідник 19 (Фіг.2) оригінальної конструкції, виконаний з цупкої тканини. Під час виконання рухів (вправ) підборідник 19 забезпечує м'яке розтягнення хребта у шийному та спинногрудному відділах. Підборідник 19 завдяки оригінальності конструкції може надіватися на голову будь-якого розміру. Під час виконання рухів він одночасно з іншими елементами «Кипариса» забезпечує стимулювання до відновлення втрачених функцій м'язів шийного та спинногрудного відділів, а також м'яке витягнення хребта, сприяючи відновленню оптимальної відстані між хребцями у зазначених відділах хребта. Для можливості опори пацієнтом під час його укладання та в момент його підйому з пристрою (ложемента 1) встановлені дві опорні ручки 20, які розміщені протилежно одна одній в отворах дугоподібних металевих профілях 2 шляхом їх укручування, кожна з яких зафіксована з внутрішньої сторони профілю 2 гайкою (на кресленні не показана). При цьому, кожний дугоподібний металевий профіль 2 виконаний з отвором, маючим різьбу для укручування ручки 20. А опорні ручки 20 виконані у вигляді металевих стрижнів з різьбою на їх кінцях для укручування ручок в отвори металевих профілів 2. Крім того, поверхня опорних ручок до різьби на їх кінцях покрита еластичним матеріалом, наприклад гумою, яка адаптована до людського організму. 9 При опорі на опорні ручки знімаються напруження з м'язів поперекового відділу хребта, що в свою чергу зменшує ступінь больового синдрому. Усі деталі на пристрої «Кипарис» встановлені з можливістю їх знімання - тобто знімні. «Кипарис» повністю трансформується індивідуально, відповідно до особливостей виду захворювання кожної людини, він легко збирається і розбирається. Після занять ложемент пристрою можна зняти з ро 53560 10 бочих гаків рами і переставити на верхні гаки, що провисають на рамі. Таким чином пристрій займає у кімнаті площу не більше 0,3м2. Корисна модель, що пропонується, може знайти широке застосування у медицині, зокрема в травматології, ортопедії, неврології, причому найбільший ефект може бути одержаний при лікуванні хворих з захворюваннями хребта, міжхребцевих дисків та суглобів. 11 Комп’ютерна верстка А. Крижанівський 53560 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
