Шліцьове з’єднання
Номер патенту: 53559
Опубліковано: 11.10.2010
Автори: Федорук Світлана Леонідівна, Стрілець Володимир Миколайович, Федорук Віктор Анатолійович, Федорук Максим Леонідович, Стрілець Олег Романович
Формула / Реферат
Шліцьове з'єднання, що містить вал і маточину, з'єднані шліцами, яке відрізняється тим, що шліци на валу і маточині виконані під кутом до його поздовжньої осі, а вал зв'язаний з маточиною за допомогою підпружиненої вздовж осі проміжної втулки з внутрішніми та зовнішніми шліцами, виконаними під кутом до її поздовжньої осі, рівним куту нахилу шліців на валу і маточині.
Текст

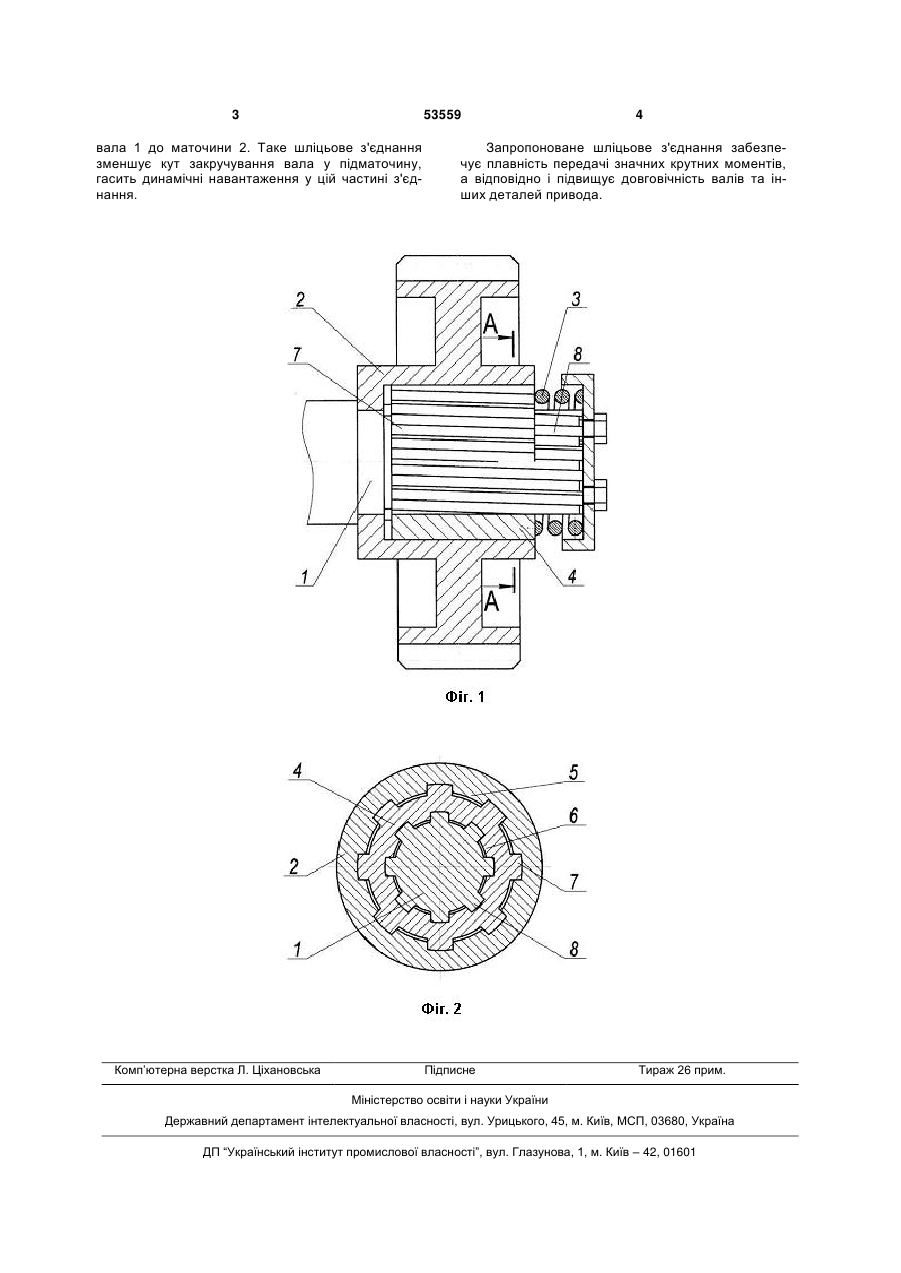

Шліцьове з'єднання, що містить вал і маточину, з'єднані шліцами, яке відрізняється тим, що шліци на валу і маточині виконані під кутом до його поздовжньої осі, а вал зв'язаний з маточиною за допомогою підпружиненої вздовж осі проміжної втулки з внутрішніми та зовнішніми шліцами, виконаними під кутом до її поздовжньої осі, рівним куту нахилу шліців на валу і маточині. (19) (21) u201004366 (22) 14.04.2010 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) ФЕДОРУК ВІКТОР АНАТОЛІЙОВИЧ, СТРІЛЕЦЬ ВОЛОДИМИР МИКОЛАЙОВИЧ, ФЕДОРУК МАКСИМ ЛЕОНІДОВИЧ, СТРІЛЕЦЬ ОЛЕГ РОМАНОВИЧ, ФЕДОРУК СВІТЛАНА ЛЕОНІДІВНА (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 53559 вала 1 до маточини 2. Таке шліцьове з'єднання зменшує кут закручування вала у підматочину, гасить динамічні навантаження у цій частині з'єднання. Комп’ютерна верстка Л. Ціхановська 4 Запропоноване шліцьове з'єднання забезпечує плавність передачі значних крутних моментів, а відповідно і підвищує довговічність валів та інших деталей привода. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSpline joint
Автори англійськоюFedoruk Viktor Anatoliiovych, Strilets Volodymyr Mykolaiovych, Fedoruk Maksym Leonidovych, Strilets Oleh Romanovych, Fedoruk Svitlana Leonidovna
Назва патенту російськоюШлицевое соединение
Автори російськоюФедорук Виктор Анатольевич, Стрилец Владимир Николаевич, Федорук Максим Леонидович, Стрилец Олег Романович, Федорук Светлана Леонидовна
МПК / Мітки
МПК: F16B 3/00
